专题17 电功率（讲义）-中考物理一轮复习讲练测（广东专用）

这是一份专题17 电功率（讲义）-中考物理一轮复习讲练测（广东专用），文件包含专题17电功率讲义原卷版docx、专题17电功率讲义解析版docx等2份试卷配套教学资源，其中试卷共75页， 欢迎下载使用。

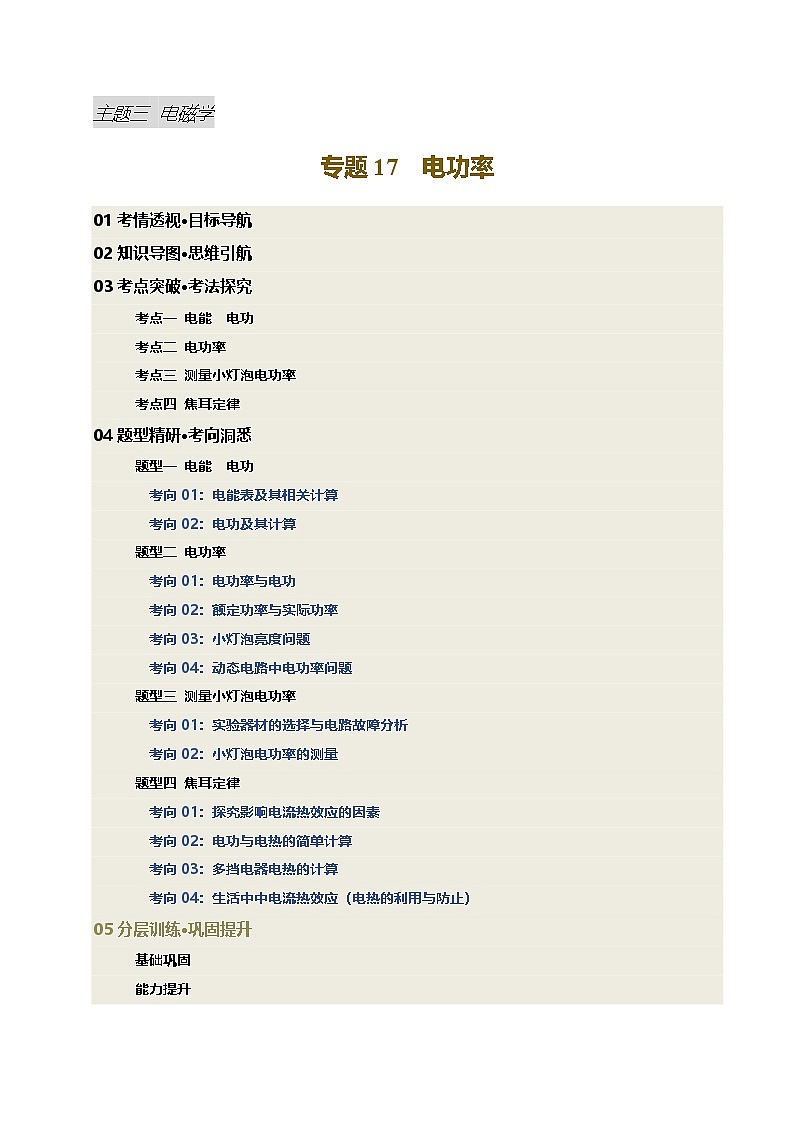

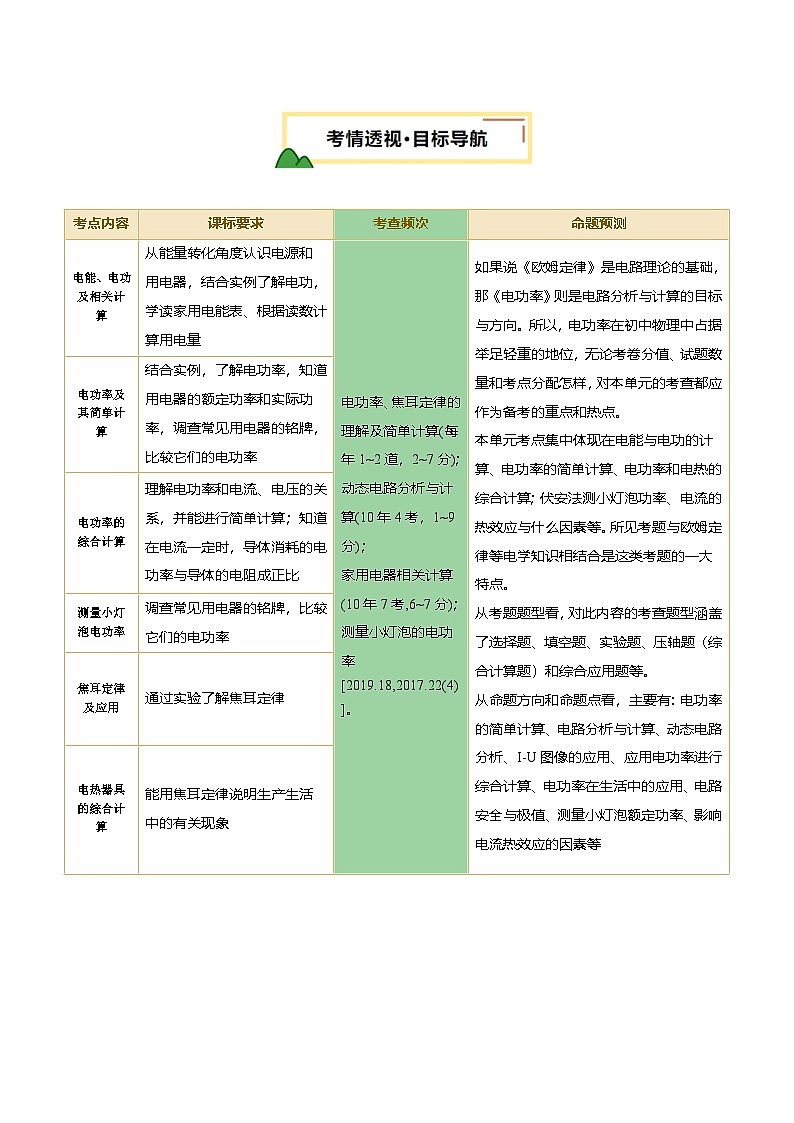

01考情透视·目标导航
02知识导图·思维引航
03考点突破·考法探究
考点一 电能 电功
考点二 电功率
考点三 测量小灯泡电功率
考点四 焦耳定律
04题型精研·考向洞悉
题型一 电能 电功
考向01：电能表及其相关计算
考向02：电功及其计算
题型二 电功率
考向01：电功率与电功
考向02：额定功率与实际功率
考向03：小灯泡亮度问题
考向04：动态电路中电功率问题
题型三 测量小灯泡电功率
考向01：实验器材的选择与电路故障分析
考向02：小灯泡电功率的测量
题型四 焦耳定律
考向01：探究影响电流热效应的因素
考向02：电功与电热的简单计算
考向03：多挡电器电热的计算
考向04：生活中电流热效应（电热的利用与防止）
05分层训练·巩固提升
基础巩固
能力提升
考点一 电能 电功
一、电能与电能的计量
二、电功
考点二 电功率
一、电功率
二、额定电压、额定功率
1．额定电压和额定电功率的相关物理量
2．额定功率P额与实际功率P实的区别与联系
3．额定功率与实际功率的计算
（1）纯电阻用电器，额定功率，用电器的实际功率。
（2）当用电器阻值不变时，由可推出。
（3）当用电器在额定电压U额下工作时，其功率为额定功率P额，故根据可求出用电器在额定电压下工作时的电阻。
考点三 测量小灯泡电功率
一、用电流表和电压表测量小灯泡的电功率
1．伏安法测量小灯泡的电功率
2．实验注意事项
3．伏安法测小灯泡电功率实验中常见故障及原因分析
二、特殊方法测量小灯泡的电功率（用单一电表测小灯泡额定功率的典型电路）
三、利用电能表测量用电器的电功率
（1）从电能表表盘上记下用电器每消耗1kW·h的电能，电能表的转数N（或指示灯闪烁次数N）；
（2）断开家里其他用电器的开关，只让待测用电器在正常负荷下稳定工作；
（3）用停表测量待测用电器工作时电能表转盘转数n（或指示灯闪烁次数n）所用时间；
（4）断开待测用电器开关，计算其电功率。电能表转盘转数n（或指示灯闪烁次数n）时所消耗的电能为，用电器的实际电功率。
考点四 焦耳定律
一、电流热效应
1．电流的热效应：由于导体有电阻，所以当有电流通过导体时，导体总会发热，将电能转化为内能，这种现象叫做电流的热效应。
2．探究电流通过导体产生热量的多少与哪些因素有关
二、焦耳定律
知识点三、电热的利用与防止
1．电热的利用：电热器是利用电流的热效应来工作的设备。电热器的主要工作部分是发热体，发热体是由电阻大、熔点高的金属导体制作的。如图所示的电热器，都是将电能转化为内能来工作的。
2．电热的防止：在很多情况下，我们并不希望用电器的温度过高。像电视机、计算机、电动机等用电器在工作时，将电能转化其他形式能的过程中，总有一部分电能转化为内能，过多的电热如果不能及时散发，会产生安全隐患。因此，许多用电器采用散热孔、散热片或在发热体安装风扇等方式进行散热，如图所示。
题型一 电能 电功
考向01：电能表及其相关计算
【例1】小明家上次查看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是
A．他家在这段时间内消耗的电能为903kw·h
B．电能表是测量电功率的仪表
C．若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转
D．这个电能表的额定功率为2200W
【例2】（2024·广东·模拟预测）如题图是小明家四月底电能表的表盘，四月共耗电100kW·h，则小明家四月初电能表的读数应为 kW·h，若小明观察到某段时间电能表指示灯闪烁了160次，则该段时间小明家的电路消耗的电能为 J。
考向02：电功及其计算
【例3】（2024·广东广州·二模）在如图的电路中，电源电压9V保持不变，电阻R1的阻值为20Ω。当开关S闭合时，电流表的示数为0.3A。求：
(1)电阻R1两端的电压U1；
(2)电阻R2的阻值；
(3)通电1min，电流通过R2做的功。
【例4】（2024·广东佛山·二模）如图甲所示的电路，电源电压恒定，小灯泡L的额定电压为2.5V，小灯泡L的电流与电压的关系图像如图乙所示。闭合开关S时，小灯泡恰好正常发光，电流表的示数为0.75A，求：
（1）电源电压；
（2）R的阻值；
（3）通电1min小灯泡消耗的电能。
题型二 电功率
考向01：电功率与电功
【例1】（2024·广东·二模）将两个不同规格的灯泡L1、L2并联后接入电路中（如图所示），接通电路后发现L1要亮一些，则下列判断正确的是（ ）
A．L2与L1的额定电功率相同
B．L1两端的电压要大一些
C．L1的实际电功率要大一些
D．通过L2的电流要大一些
【例2】（2024·广东江门·一模）如图所示，电源电压恒为6V，小灯泡L上标“3V 1.5W”字样（灯丝电阻不随温度变化），灯泡正常发光时的电流为 A。闭合开关S，移动滑动变阻器R的滑片P，使小灯泡L正常发光，滑动变阻器接入电路的电阻为 Ω，滑动变阻器R的电功率为 W。
考向02：额定功率与实际功率
【例3】关于用电器的额定功率和实际功率，下列说法正确的是（ ）。
A．额定功率大的用电器，其实际功率一定大；
B．实际功率大的用电器，其额定功率一定大；
C．用电器的实际功率会随所加电压的改变而改变；
D．用电器的额定功率会随所加电压的改变而改变
【例4】小明在家中做了如下实验，他关闭了家中所有用电器，让一只标有 “220V 1210W” 的用电器单独工作，他观察到标有“3600r/kW•h” 字样的电能表转盘 3 分钟转过 180 圈。若用电器的电阻不变，则该用电器的电阻为 ________Ω ，该用电器工作时的实际功率为 ________W 。
考向03：小灯泡亮度问题
【例5】两盏白炽灯，甲标有“ ”，乙标有“ ”，比较它们的亮度，下列说法正确的是（ ）。
A．甲一定比乙亮B．乙一定比甲亮
C．都正常工作时，甲比乙亮D．都正常工作时，乙比甲亮
【例6】甲电灯标有“ ”，乙电灯标有“ ”，将它们串联后接在某电源上时，其中的一盏电灯恰能正常发光，则：
（1）电源的电压为多少。
（2）另一盏灯的实际功率为多少。
考向04：动态电路中电功率问题
【例7】（2024·山东德州·中考真题）如图所示，电源电压恒为4.5V，灯泡L上标有“3V 1.5W”字样，滑动变阻器R2上标有“15 1A”字样，定值电阻R1阻值为10，电压表量程为0～3V，不计温度对灯丝电阻的影响，在保证电路元件安全的前提下，下列说法错误的是（ ）
A．小灯泡正常工作时电流为0.5A
B．当开关S1、S2、S3断开，S闭合时，R2接入电路的最小阻值为3
C．当开关S、S1、S2闭合，S3断开时，电路总功率最小值为3.375W
D．当开关S、S3闭合，S1、S2断开时，R2接入电路的最大阻值为15
【例8】（2024·山东威海·中考真题）如图所示，电源电压恒定，电流表的量程为“0~3A”，。只闭合开关S，滑动变阻器R（40Ω 1A）的滑片P处于中点时，小灯泡L（3V 1.8W）正常发光，则电源电压为 V。当开关全部闭合时，在保证电路安全的前提下，该电路消耗的最大功率为 W（不考虑灯丝电阻的变化）。
题型三 测量小灯泡电功率
考向01：实验器材的选择与电路故障分析
【例1】（2024·江苏宿迁·中考真题）在“测量小灯泡额定功率”的实验中，小灯泡额定电压为2.5V，电源电压为4.5V，滑动变阻器标有“20Ω 1A”字样。
（1）如图甲所示电路，有一根导线连接错误，请在错误的导线上打“”，用笔画线代替导线将电路连接正确 ；
（2）连接电路时，开关应 ，试触时发现，电压表无示数，电流表有示数，小灯泡发光，则电压表发生了 故障；
（3）纠正错误后继续进行实验，移动滑动变阻器滑片，电压表示数为2.5V时，电流表示数如图乙所示，示数为 A，小灯泡额定功率为 W；
（4）利用原有电路，将小灯泡替换为定值电阻（、、、，各一个）探究电流和电阻关系，为了能完成实验，控制电压表示数可能是 。
A．1．7V B．2.2V C． 2.7V
【例2】（2024·广西·中考真题）小明用标有“2.5V”字样的小灯泡做“测量小灯泡的电功率”实验，设计了如图甲所示的电路图。
（1）闭合开关前，应将滑动变阻器的滑片置于 （选填“a”或“b”）端，闭合开关后，发现小灯泡不亮，则电路故障可能是滑动变阻器 （选填“短路”或“断路”）；
（2）排除故障后，某次实验电压表的示数如图乙所示，为 V；小明测得多组数据，并画出如图丙所示的图像，由图像可知小灯泡正常发光时的电阻为 ，小灯泡的额定功率为 W；
（3）图丙的图像是一条曲线的原因是小灯泡的电阻随温度升高而 （选填“增大”或“减小”）。
（4）受到上述实验的启发，为测量高温物体的温度，小明将图甲电路改装成一个简易的温度传感器。思路如下：将图甲中的小灯泡换成与灯丝同种材料的电阻丝，选择图中一个电表改装为温度显示仪。你建议他选哪个电表？请说明理由（从电表的示数随待测物体的温度变化关系进行阐述）。
答：
考向02：小灯泡电功率的测量
【例3】（2024·广东深圳·一模）在“测量小灯泡的额定功率”实验中，小潘选用的小灯泡L的额定电压为2.5V。
(1)小潘设计了如图甲所示的电路图，连接好电路后，闭合开关S，发现电流表的指针向左偏转，如图乙所示，其原因是 ；
(2)排除故障后，闭合开关S，移动滑动变阻器R的滑片P到某一位置时，电压表示数如图丙所示，读数为 V，要测量小灯泡L的额定功率，滑片P应向 （选填“左”或“右”）移动，使电压表示数为2.5V，此时电流表示数为0.24A，则小灯泡L的额定功率为 W；
(3)实验结束后，小潘认为没有电流表也能测出小灯泡的额定功率。于是他找来了另一个电源（电压恒为8V）、一个额定电压为6V的小灯泡和一个阻值为20Ω的定值电阻等器材，设计了如图丁所示的电路，并完成了实验。实验过程如下：
①断开开关，闭合开关S、，移动滑动变阻器R的滑片P，使电压表的示数为 V，小灯泡正常发光；
②断开开关，闭合开关S、，滑动变阻器R的滑片P （选填“向左移”“向右移”或“位置保持不变”），读出电压表的示数为1.6V；
③小灯泡的额定功率为 W。
【例4】（2024·广东深圳·模拟预测）在测定“小灯泡电功率”的实验中，电源电压为4V，小灯泡额定电压为3V、电阻约为10。
(1)请完成电路连接，要求滑片P向右移动时灯丝电阻变小 ；
(2)小明同学移动滑片P，甚至改变了电压表的量程，记下10组对应的电压表和电流表的示数，并把这10组数据以10个点的形式记录在如图乙所示的坐标系中，根据坐标系中的信息，则图中阴影部分的面积S2表示当小灯泡正常发光时， ；
(3)由小明同学的实验记录，我们可以发现小明同学在做实验时，出现的问题是 ；
(4)小明利用图乙中电压1.5V时的相关数据求出灯泡的实际功率P实，再根据，计算灯泡的额定功率P额，当加在灯泡两端的电压为额定电压的一半时，灯泡的实际功率P实 P额（选填“＞”“＜”或“＝”）。其原因是 ；
(5)老师说：虽然电压表的内阻很大，但电路接通后仍有微小电流流过电压表；虽然电流表的内阻很小，但是电路接通后电流表的两端仍有微小的电压，请你根据这一事实并结合电路图分析判断，该电路引起测量的小灯泡电功率 （选填“偏大”或“偏小”或“不变”）。
题型四 焦耳定律
考向01：探究影响电流热效应的因素
【例1】（2024·广东广州·二模）如图1，用电阻分别为R1、R2的加热器给质量相同的甲、乙液体加热（c甲”“=”“”“=”或“U额时，I实>I额，则P实>P额，用电器不能正常工作，且可能被损坏；
当U实
