专题19 电与磁（测试）-中考物理一轮复习讲练测（广东专用）

这是一份专题19 电与磁（测试）-中考物理一轮复习讲练测（广东专用），文件包含专题19电与磁测试原卷版docx、专题19电与磁测试解析版docx等2份试卷配套教学资源，其中试卷共37页， 欢迎下载使用。
（满分100分，时间60分钟）
一、选择题（每小题3分，共39分）

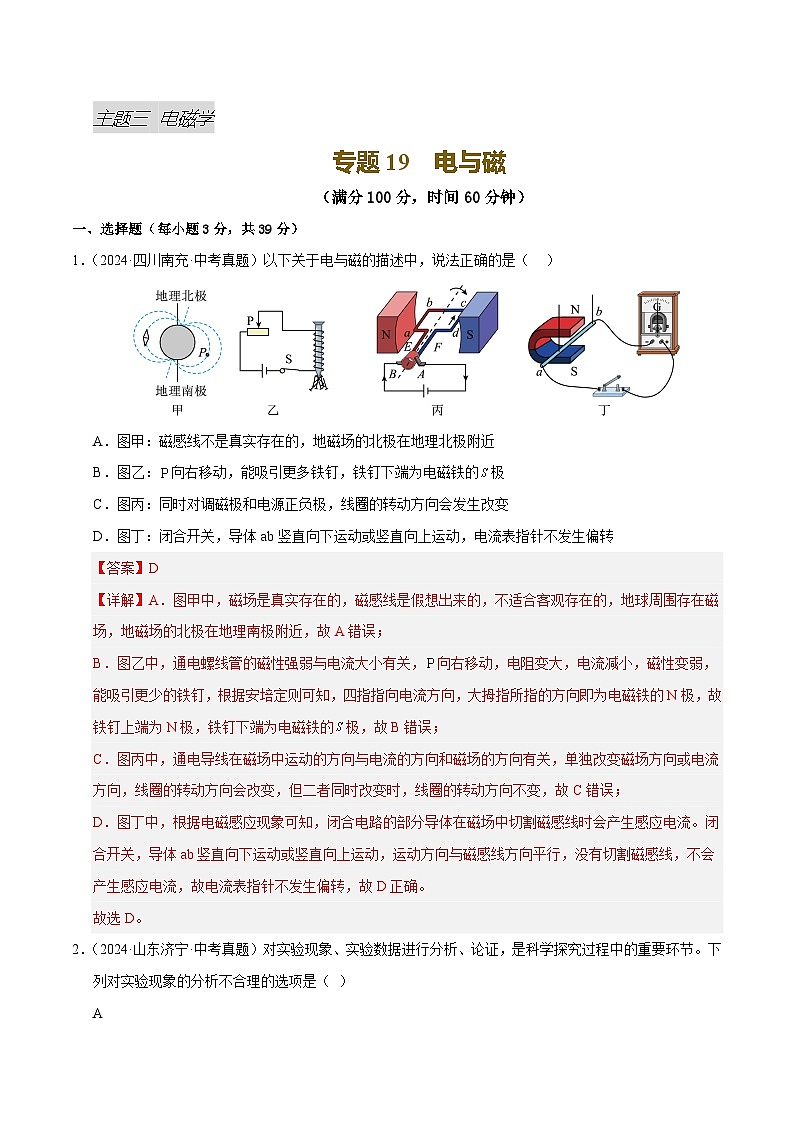

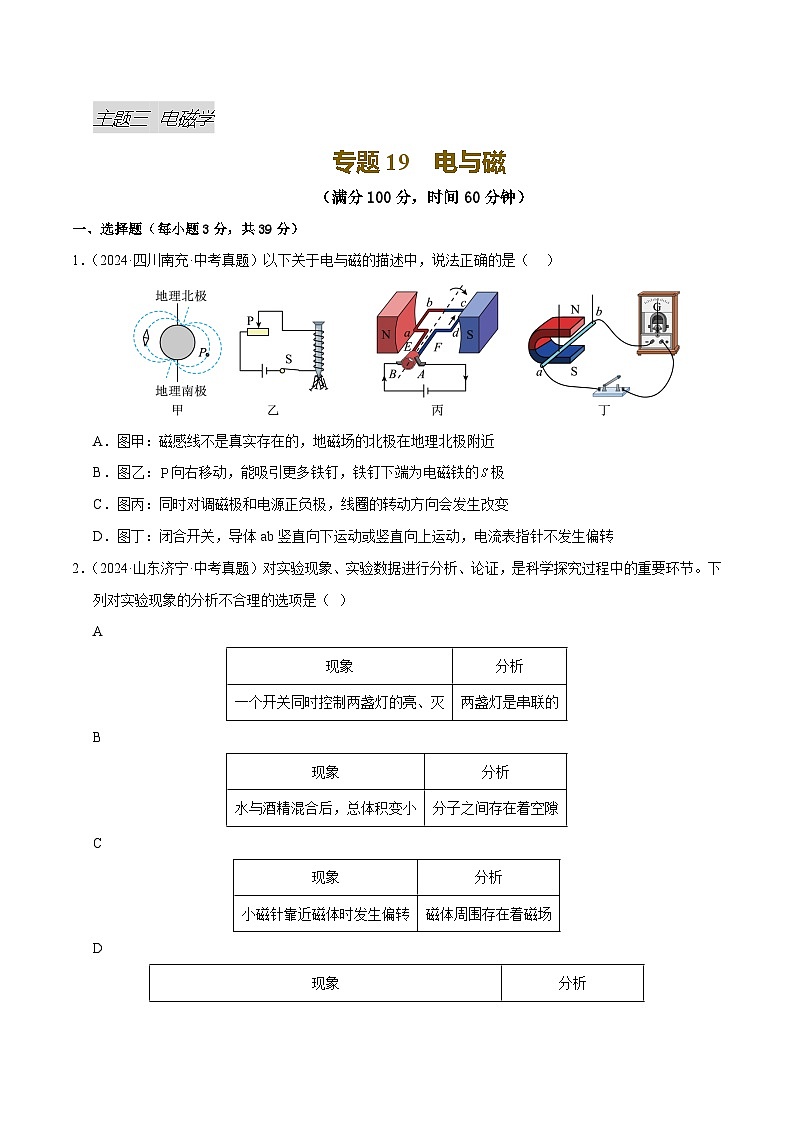

1．（2024·四川南充·中考真题）以下关于电与磁的描述中，说法正确的是（ ）
A．图甲：磁感线不是真实存在的，地磁场的北极在地理北极附近
B．图乙：向右移动，能吸引更多铁钉，铁钉下端为电磁铁的极
C．图丙：同时对调磁极和电源正负极，线圈的转动方向会发生改变
D．图丁：闭合开关，导体ab竖直向下运动或竖直向上运动，电流表指针不发生偏转
【答案】D
【详解】A．图甲中，磁场是真实存在的，磁感线是假想出来的，不适合客观存在的，地球周围存在磁场，地磁场的北极在地理南极附近，故A错误；
B．图乙中，通电螺线管的磁性强弱与电流大小有关，向右移动，电阻变大，电流减小，磁性变弱，能吸引更少的铁钉，根据安培定则可知，四指指向电流方向，大拇指所指的方向即为电磁铁的N极，故铁钉上端为N极，铁钉下端为电磁铁的极，故B错误；
C．图丙中，通电导线在磁场中运动的方向与电流的方向和磁场的方向有关，单独改变磁场方向或电流方向，线圈的转动方向会改变，但二者同时改变时，线圈的转动方向不变，故C错误；
D．图丁中，根据电磁感应现象可知，闭合电路的部分导体在磁场中切割磁感线时会产生感应电流。闭合开关，导体ab竖直向下运动或竖直向上运动，运动方向与磁感线方向平行，没有切割磁感线，不会产生感应电流，故电流表指针不发生偏转，故D正确。
故选D。

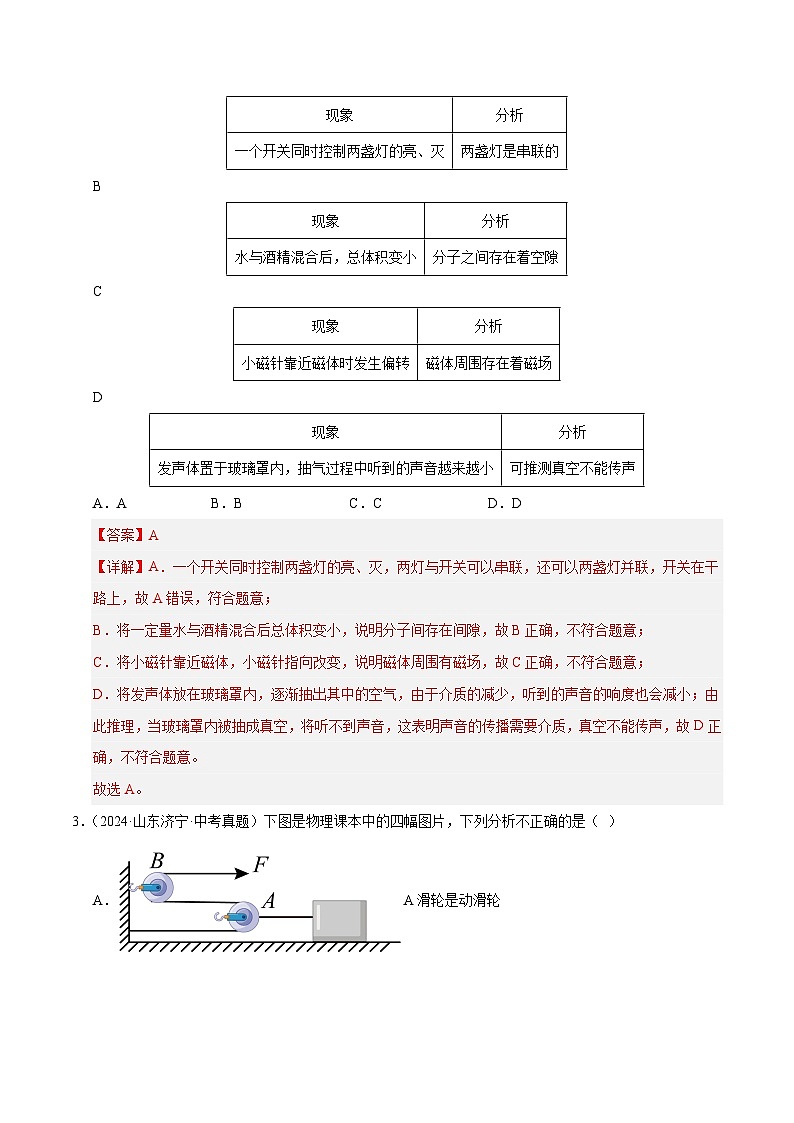

2．（2024·山东济宁·中考真题）对实验现象、实验数据进行分析、论证，是科学探究过程中的重要环节。下列对实验现象的分析不合理的选项是（ ）
A
B
C
D
A．AB．BC．CD．D
【答案】A
【详解】A．一个开关同时控制两盏灯的亮、灭，两灯与开关可以串联，还可以两盏灯并联，开关在干路上，故A错误，符合题意；
B．将一定量水与酒精混合后总体积变小，说明分子间存在间隙，故B正确，不符合题意；
C．将小磁针靠近磁体，小磁针指向改变，说明磁体周围有磁场，故C正确，不符合题意；
D．将发声体放在玻璃罩内，逐渐抽出其中的空气，由于介质的减少，听到的声音的响度也会减小；由此推理，当玻璃罩内被抽成真空，将听不到声音，这表明声音的传播需要介质，真空不能传声，故D正确，不符合题意。
故选A。

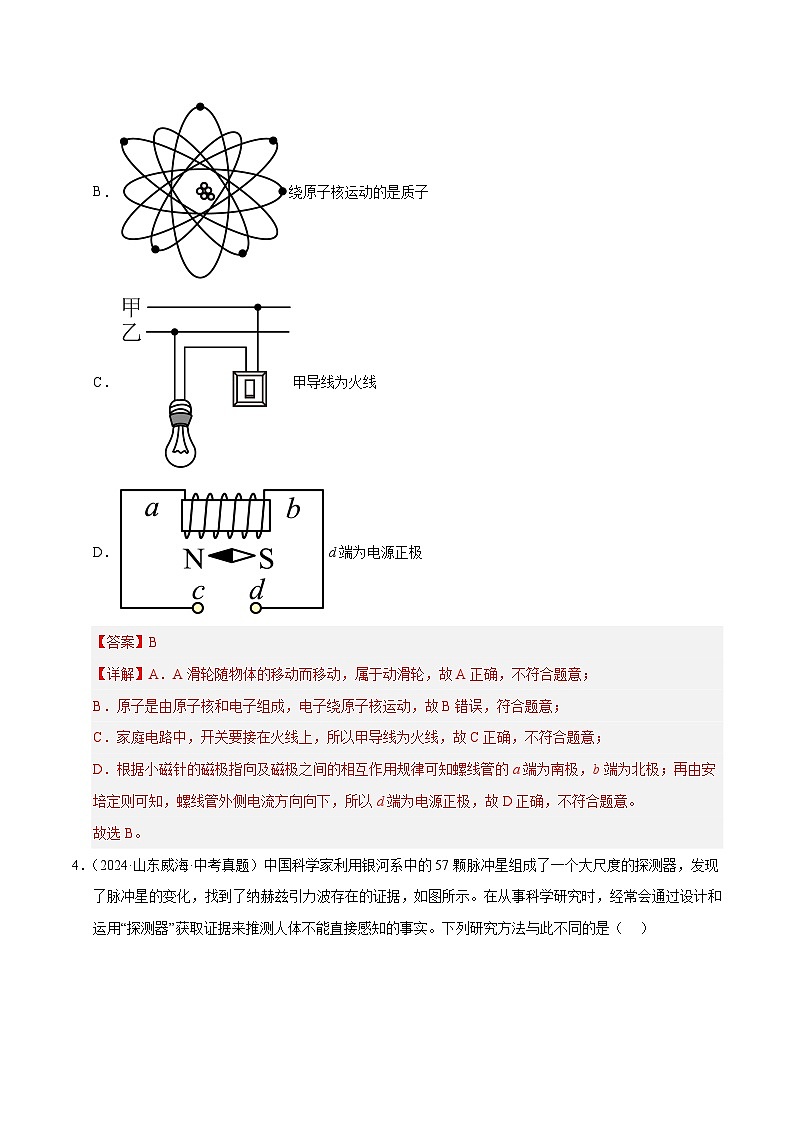

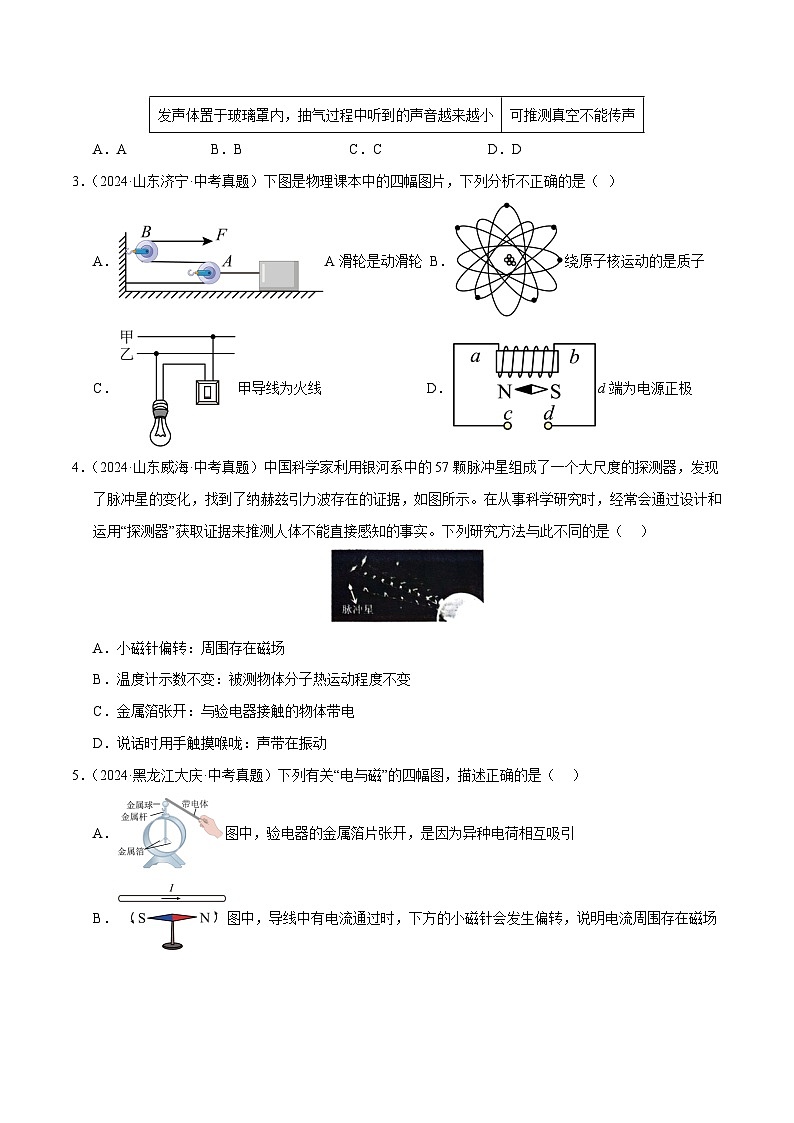

3．（2024·山东济宁·中考真题）下图是物理课本中的四幅图片，下列分析不正确的是（ ）
A．A滑轮是动滑轮
B．绕原子核运动的是质子
C．甲导线为火线
D．d端为电源正极
【答案】B
【详解】A．A滑轮随物体的移动而移动，属于动滑轮，故A正确，不符合题意；
B．原子是由原子核和电子组成，电子绕原子核运动，故B错误，符合题意；
C．家庭电路中，开关要接在火线上，所以甲导线为火线，故C正确，不符合题意；
D．根据小磁针的磁极指向及磁极之间的相互作用规律可知螺线管的a端为南极，b端为北极；再由安培定则可知，螺线管外侧电流方向向下，所以d端为电源正极，故D正确，不符合题意。
故选B。
4．（2024·山东威海·中考真题）中国科学家利用银河系中的57颗脉冲星组成了一个大尺度的探测器，发现了脉冲星的变化，找到了纳赫兹引力波存在的证据，如图所示。在从事科学研究时，经常会通过设计和运用“探测器”获取证据来推测人体不能直接感知的事实。下列研究方法与此不同的是（ ）
A．小磁针偏转：周围存在磁场
B．温度计示数不变：被测物体分子热运动程度不变
C．金属箔张开：与验电器接触的物体带电
D．说话时用手触摸喉咙：声带在振动
【答案】D
【详解】在从事科学研究时，经常会通过设计和运用“探测器”获取证据来推测人体不能直接感知的事实，用到转换法。
A．小磁针方向发生偏转，说明周围存在磁场，用到转换法，故A不符合题意；
B．温度计示数不变，说明被测物体分子热运动程度不变，用到转换法，故B不符合题意；
C．金属箔张开，说明与验电器接触的物体带电，用到转换法，故C不符合题意；
D．用手触摸喉咙可以直接感知声带的振动，没有用到转换法，故D符合题意。
故选D。
5．（2024·黑龙江大庆·中考真题）下列有关“电与磁”的四幅图，描述正确的是（ ）
A．图中，验电器的金属箔片张开，是因为异种电荷相互吸引
B．图中，导线中有电流通过时，下方的小磁针会发生偏转，说明电流周围存在磁场

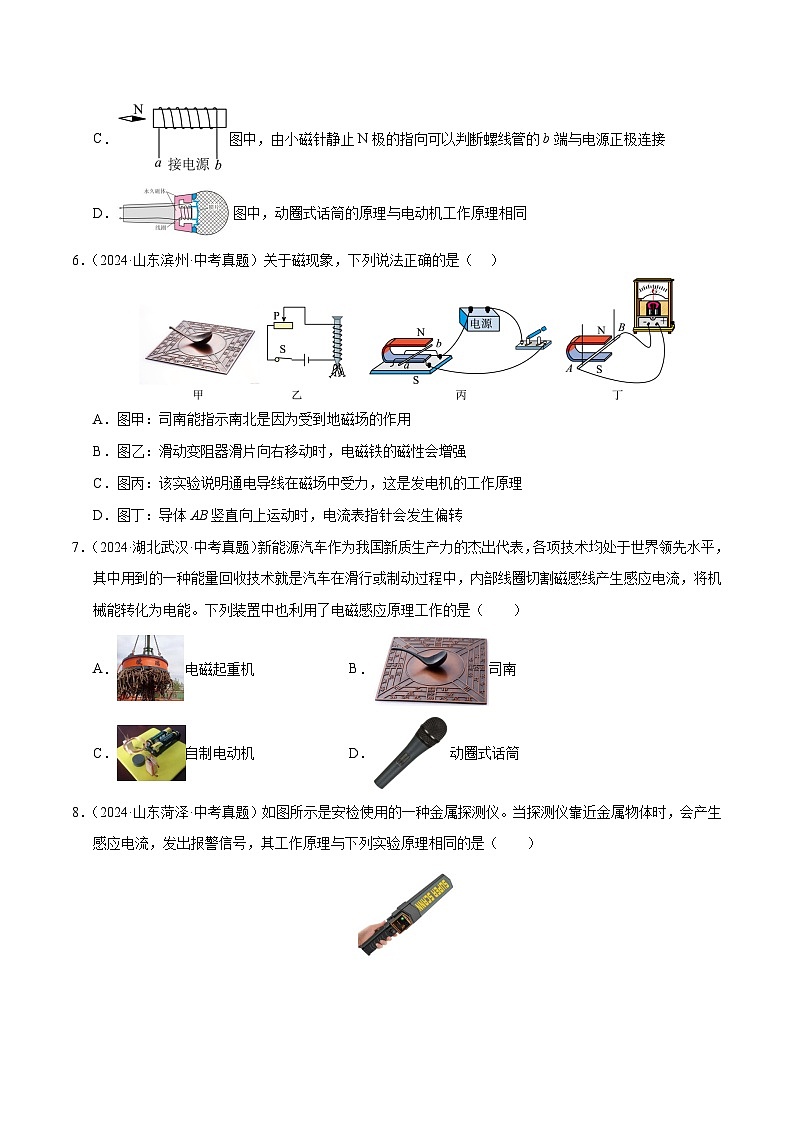

C．图中，由小磁针静止N极的指向可以判断螺线管的b端与电源正极连接
D．图中，动圈式话筒的原理与电动机工作原理相同
【答案】B
【详解】A．图中，验电器的金属箔片张开，是因为同种电荷相互排斥，故A错误；
B．图中，导线中有电流通过时，下方的小磁针会发生偏转，说明小磁针受到磁力的作用，说明电流周围存在磁场，故B正确；
C．图中，由小磁针静止N极的指向说明螺线管的左端为S极，右端为N极，由右手定则得，电流从螺线管的左端流入，右端流出，说明螺线管的a端与电源正极连接，故C错误；
D．图中，动圈式话筒的原理是电磁感应现象，电动机工作原理是通电导体在磁场中受力的作用，故D错误。
故选B。
6．（2024·山东滨州·中考真题）关于磁现象，下列说法正确的是（ ）
A．图甲：司南能指示南北是因为受到地磁场的作用
B．图乙：滑动变阻器滑片向右移动时，电磁铁的磁性会增强
C．图丙：该实验说明通电导线在磁场中受力，这是发电机的工作原理
D．图丁：导体AB竖直向上运动时，电流表指针会发生偏转
【答案】A
【详解】A．图甲中，司南是小磁铁，因此其能指示南北是因为受到地磁场的作用，故A正确；
B．图乙，滑动变阻器滑片向右移动时，接入电路的阻值变大，电路的电流变小，因此电磁铁的磁性会减弱，故B错误；
C．图丙，该实验有电源，因此是为了说明通电导线在磁场中受力的作用，这是电动机的工作原理，故C错误；
D．图丁，导体AB竖直向上运动时，没有切割磁感线，因此不会产生感应电流，因此电流表指针不会发生偏转，故D错误。
故选A。
7．（2024·湖北武汉·中考真题）新能源汽车作为我国新质生产力的杰出代表，各项技术均处于世界领先水平，其中用到的一种能量回收技术就是汽车在滑行或制动过程中，内部线圈切割磁感线产生感应电流，将机械能转化为电能。下列装置中也利用了电磁感应原理工作的是（ ）
A．电磁起重机B．司南
C．自制电动机D．动圈式话筒
【答案】D
【详解】A．电磁起重机的工作原理是电流的磁效应，故A不符合题意；
B．司南的工作原理是利用地磁场对磁极的作用，故B不符合题意；
C．自制电动机是根据通电导体在磁场中受到力的作用原理工作的，故C不符合题意；
D．动圈式话筒是把声信号转变成电信号，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应原理，故D符合题意。
故选D。
8．（2024·山东菏泽·中考真题）如图所示是安检使用的一种金属探测仪。当探测仪靠近金属物体时，会产生感应电流，发出报警信号，其工作原理与下列实验原理相同的是（ ）
A．B．C．D．
【答案】B
【详解】金属探测仪靠近金属物体时，会产生感应电流，发出报警信号，其工作原理是电磁感应。
A．给导线通电，小磁针发生偏转，说明通电导线周围存在着磁场，与探测仪的原理不同，故A不符合题意；
B．导体棒在磁场中做切割磁感线运动，产生感应电流，是电磁感应现象，故B符合题意；
C．如图，给导体通电，通电导体在磁场中受到力的作用而运动，其原理与电磁感应不同，故C不符合题意；
D．图中探究的是电磁体磁性的影响因素，其原理与电磁感应不同，故D不符合题意。
故选B。
9．（2024·山东聊城·中考真题）唱卡拉OK时经常用到动圈式话筒。对着话筒唱歌时，声音使处于磁场中的线圈振动，从而线圈中产生随声音变化的电流。下列实验能说明动圈式话筒工作原理的是（ ）
A．B．
C．D．
【答案】A
【详解】对着话筒唱歌时，声音使处于磁场中的线圈振动，从而线圈中产生随声音变化的电流，是电磁感应现象，是磁生电现象。
A．此图是磁生电的原理图，是闭合电路的部分导体切割磁感线产生感应电流，故A符合题意；
B．是电动机原理，是通过导线在磁场中受到力的作用，故B不符合题意；
C．是奥斯特实验，电流的磁效应，是电生磁现象，故C不符合题意；
D．如图所示，是同名磁极相互排斥，异名磁极相互吸引，故D不符合题意。
故选A。
10．（2024·广东广州·三模）如图，两铜线圈用导线相连，磁铁放在线圈1中快速向上抽出瞬间，观察到线圈2右侧的小磁针偏转情况如图所示。两线圈间导线足够长，忽略磁铁的磁场对小磁针的影响，则磁铁在线圈1中向上抽出瞬间（ ）
A．线圈2的右端是N极
B．磁铁抽出时可以使线圈1产生感应电流
C．此过程将线圈1的电能转化成磁铁的机械能
D．不改变磁极方向，把已抽出的磁铁快速向下重新插入线圈1中，小磁针的偏转方向不变
【答案】B
【详解】A．小磁针的N极向左，根据异名磁极相互吸引可知，线圈2的右端是S极，故A不符合题意；
B．磁铁抽出时，闭合电路的一部分导体在磁场中做切割磁感线运动时，可以使线圈1产生感应电流，线圈相当于电源，故B符合题意；
C．此过程线圈1产生了电能，是将磁体的机械能转化为线圈1的电能，故C不符合题意；
D．把已抽出的磁铁快速向下重新插入线圈1中，相当于切割磁感线的方向发生了变化，感应电流方向发生变化，小磁针的偏转方向会发生变化，故D不符合题意。
故选B。
11．（2024·广东深圳·模拟预测）某同学对家里的洗衣机展开研究，查阅相关资料得到洗衣机的基本电路如图和部分参数如下表所示。该洗衣机有2个挡位，加热挡和保温洗涤挡，R1=22Ω。下列说法正确的是（ ）（c水=4.2×103J/（kg·℃））
A．电动机的原理和动圈式话筒的原理相同
B．当洗衣机漏电时，电流依次经防电墙和人体（串联）流入大地，若人体的最大电阻为1×105Ω，则此时人体是安全的
C．开关接0、1时，洗衣机是保温洗涤挡
D．电动机正常工作时的功率为320W
【答案】B
【详解】A．电动机的原理是利用磁场对电流有力的作用，动圈式话筒的原理是电磁感应现象，故A错误；
B．根据欧姆定律可得，流过人体的电流为
则人体的两端电压为
小于36V，所以此时人体是安全的，故B正确；
C．开关接0、1时，两电阻并联，根据串并联的电阻特点可知，此时的电路总电阻最小，根据可知，电功率最大，洗衣机处于加热挡，故C错误；
D．由C分析可得，加热挡的功率为
解得；开关接1、2时，电阻R2和电动机并联，洗衣机处于保温洗涤挡，电动机正常工作时的功率为
故D错误。
故选B。
12．（2024·广东深圳·二模）如图所示是一款动感单车，该车不需要外接电源，踩踏板骑行时，可利用自身的发电机给电子仪表供电。关于动感单车，下列说法正确的是（ ）
A．在正常操作下，骑行时动感单车应用电流的磁效应原理发电
B．车座比较宽大是用增大受力面积的方式减小压强，让人更舒适
C．单车静止在水平地面上时，地面对单车的支持力和单车对地面的压力是一对平衡力
D．骑行结束捏动刹车，增大刹车片和车轮的接触面积，从而增大摩擦力让单车停下来
【答案】B
【详解】A．骑行时，其内部闭合电路的部分导体做切割磁感线运动，会产生感应电流，利用的是电磁感应的原理发电，故A错误；
B．车座比较宽大，是在压力一定时，通过增大受力面积来减小压强，故B正确；
C．地面对单车的支持力和车对地面的压力，二力的大小相等、方向相反、作用在同一直线 上、作用在不同物体上，不是一对平衡力，而是一对相互作用力，故C错误；
D．刹车时捏车闸，是在接触面的粗糙程度一定时，通过增大压力来增大摩擦的，故D错误。
故选B。
13．（2024·甘肃兰州·中考真题）科技创新活动中，小雅的作品“隔板推物”引起了同学们的极大兴趣，其原理如图甲所示，a、b两个导体棒分别悬挂在两个球形磁铁的磁场中，两导体棒通过导线相连，构成了一个闭合回路，用手推动导体棒a左右摆动时，导体棒b会随之摆动，下列关于这一现象的说法中不正确的是（ ）
A．导体棒a左右摆动时，闭合回路中能够产生感应电流
B．导体棒a左右摆动时，实现了电能向机械能的转化
C．导体棒b随之摆动的原理与图乙所示装置的原理相同
D．用手推动导体棒b左右摆动时，导体棒a也会随之摆动
【答案】B
【详解】AB．导体棒a左右摆动时切割磁感线，闭合的回路中有感应电流产生，是发电机的工作原理，机械能转化为电能，故A正确，不符合题意，B错误，符合题意；
C．导体棒a左右摆动时做切割磁感线，闭合的回路中有感应电流产生，导体棒b有电流通过并位于磁场中，在磁场中会受到力的作用，导体棒b随之摆动，图乙中闭合开关后，导体棒有电流通过，在磁场中受力的作用而运动，故C正确，不符合题意；
D．用手推动导体棒b左右摆动时切割磁感线，闭合的回路中有感应电流产生，导体棒a有电流通过并位于磁场中，在磁场中会受到力的作用而摆动，故D正确，不符合题意。
故选B。
二、填空题（每空1分，共32分）
14．（2024·广东惠州·模拟预测）如图所示是某款家用电磁锁的简易原理图。闭合开关S，滑片P向左移动，使静止在水平桌面的条形磁体滑动，打开门锁，则通电后电磁铁a端为 极；滑片P向左移动的过程中，电磁铁的磁性 ，条形磁体在滑动过程中受到的摩擦力方向是水平 （选填“向左”或“向右”）。
【答案】 N 增大(增强) 向右
【详解】[1]根据右手螺旋定则可知，四指的方向为电流的方向，大拇指的方向为N极的方向，a端为N极。
[2]滑片P向左移动的过程中，滑动变阻器接入的阻值变小，电路中的电流变大，电磁铁的磁性增强。
[3] a端为N极，b端为S极，b与磁铁间相互吸引，条形磁体受到了向左的吸引力，条形磁体向左运动，阻碍其向左运动，故受到了向右的摩擦力。
15．（2024·陕西·中考真题）地热资源安全、环保、可再生．如图，是某地热发电厂的工作示意图，地下水吸收热量，发生 （填物态变化名称），产生大量高温水蒸气，水蒸气被管道输送到发电设备，驱动发电机发电，再经过冷却塔，水蒸气 （选填“吸收”或“放出”）热量，变成液态水。发电机的工作原理是 ．
【答案】 汽化 放出 电磁感应
【详解】[1]地下水在吸收热量后，会从液态转变为气态，这个过程被称为汽化。
[2]高温水蒸气被管道输送到发电设备，驱动发电机发电。然后，水蒸气再经过冷却塔。在冷却塔中，水蒸气会放出热量，从气态重新转变为液态，这个过程被称为液化。
[3]发电机的工作原理是基于电磁感应现象。当闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这就是电磁感应现象。发电机就是利用这个原理，将机械能转化为电能。
16．（2024·广东广州·二模）(1)如图甲所示，连接电池、线圈和LED，通电线圈的A端会吸引铁棒，LED发光。将电源正、负极反接，线圈A端会吸引还是排斥铁棒？ ，LED （选填“亮”“不亮”）。
(2)如图乙，通电导线ab、cd固定不动，此时磁体对导线ab的作用力Fab的方向为向左，则导线cd的受到磁场力的方向为 （选填“向左”、“向右”或“不受力”）。
(3)如图丙所示，赤道表面地磁场磁感线与水平地面平行指向北方，水平东西放置的导线与能测微弱电流的电流表组成闭合电路，要让电流表指针摆动，可让导线___________。
A．静止B．水平向东运动C．水平向南运动D．竖直向上运动
【答案】(1) 吸引 不亮
(2)向左
(3)D
【详解】（1）[1]磁体的磁极无论是N还是S都能吸引铁等物质，因此将电源正、负极反接，线圈A端会依然吸引铁棒。
[2]LED灯具有单向导电性，将电源正、负极反接，LED灯将不亮。
（2）通电导线ab、cd固定不动，导线cd的电流方向为从d到c，右磁体的磁场方向与左磁体磁场的方向相反，通对导线cd的电流方向与通过ab的电流方向相反，磁体对导线cd的作用力的方向与磁体对导线ab的作用力相同，即向左，如下图所示
（3）ABC．导线静止、水平向东运动或水平向南运动不切割磁感线，所以不会产生感应电流，故ABC错误；
D．图中导线水平东西放置，竖直向上运动时，切割磁感线，所以会产生感应电流，故D正确。
故选D。
17．（2024·广东江门·一模）为节约能源，某型号汽车在关闭发动机后，通过小型发电机将减速运动时的部分动能转化为电能储存在蓄电池中。表中是该型号汽车的部分技术参数，关闭发动机直至汽车停止的过程中，通过发电机将动能转化为电能的效率。耗油量是指汽车正常行驶100km消耗汽油的体积。（，）
(1)发电机是根据 原理发电的；发电过程中，动能除了转化为电能外，还有部分能量转化为 能；行驶过程中，给汽车提供动力的是四冲程汽油机的 冲程；
(2)汽车轮胎表面有凹凸不平的花纹，从物理角度看，这样做是为了 ；
(3)该汽车油箱加满汽油时，汽油的深度为40cm，则加满汽油时油箱底部受到汽油的压强为 Pa；（g取10N/kg）
(4)若汽车在平直路面上匀速直线行驶时的动能E＝4.6×105J。某时刻关闭发动机，同时发电机开始工作，动能转化为电能，相当于 g汽油完全燃烧释放的热量。
【答案】(1) 电磁感应 内 做功
(2)增大摩擦力
(3)2.8×103
(4)5
【详解】（1）[1][2][3]发电机是根据电磁感应原理发电的；发电过程中，在发电过程中，动能除了转化为电能外，还有部分能量转化为内能；在汽车行驶的过程中, 给汽车提供动力的是四冲程汽油机的做功冲程。
（2）轮胎表面有凹凸不平的花纹是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。
（3）油箱中汽油对油箱底的压强
p＝ρgh＝0.7×103kg/m3×10N/kg×0.4m＝2.8×103Pa
（4）由表格知汽车储能效率50%汽车正常行驶时的动能
E＝4．6×105J
关闭发动机后动能转化为的电能
W电＝Eη＝4.6×105J×50%＝2.3×105J
根据W电＝Q＝mq，可以计算出需完全燃烧汽油的质量
18．（2024·广东茂名·二模）(1)温度计是根据 的规律制成的，如图所示，温度计测量液体温度时，操作正确的是图 ；
(2)小明同学把铜片、铁片插入橙子中，制成了一个橙子电池；如图所示， （选填“铜片”或“铁片”）是橙子电池的正极，该橙子电池的电压是 V；
(3)在“探究什么情况下磁可以生电”实验中，小华做了甲、乙、丙三次实验。实验中通过观察 来判断电路中是否产生感应电流，如图的三次实验中， （选填“甲”“乙”或“丙”）图中有感应电流产生， （选填“电动机”或“发电机”）应用了这一原理。
【答案】(1) 液体热胀冷缩 丁
(2) 铜片 0.6
(3) 电流计指针是否偏转 丙 发电机
【详解】（1）[1]一般液体都具有热胀冷缩的性质，所以，温度计是根据液体热胀冷缩的规律制成的。
[2]由图可知，甲温度计的玻璃泡碰到容器底；乙温度计的玻璃泡碰到容器壁；丙温度计的玻璃泡没有完全浸没在被测液体中；丁温度计的使用是正确的。
（2）[1]电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜片为橙子电池的正极。
[2]由图知，电压表的分度值为0.1V，该橙子电池的电压是0.6V。
（3）[1]实验时，根据转换法，通过观察电流计的指针是否偏转，来确定电路中是否产生感应电流。
[2]闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流，这就是电磁感应现象；如图的三次实验中，丙中闭合回路的导体切割了磁感线，能产生感应电流，而甲中的开关是断开的，不会产生感应电流；乙中的导体没有切割磁感线，不会产生感应电流。
[3]电磁感应现象中，消耗了机械能，得到了电能，利用电磁感应现象制成了发电机。
19．（2024·广东·二模）我国的磁悬浮列车和高铁技术都处于世界领先水平。
(1)5月23日，时速可达600公里的高速磁悬浮列车试验样车在青岛下线，工作原理如图所示，车厢线圈通电后周围存在磁场，根据右手螺旋定则，可判断出来图中该电磁铁的上端是电磁铁的 极；该列车运行时依据磁极间相互作用的原理是 ；
(2)高铁采用了“再生制动”技术，即车到站前关闭电源，此时电机线圈随车轮在磁场中转动，利用 的原理将车辆的机械能转化为电能。
【答案】(1) S 异名磁极相互吸引
(2)电磁感应
【详解】（1）[1]由图可知，电流从螺线管上端流入，下端流出，由安培定则可知，螺线管下端为N极，上端为S极。
[2]磁悬浮列车是在车厢和铁轨上分别安放磁体，磁体下方是N极，螺线管上端是S极，列车运行时依据磁极间相互作用的原理是异名磁极相互吸引，从而使得接触面彼此分离，达到了减小车轮与轨道之间摩擦力的目的。
（2）电机线圈随车轮在磁场中转动，转动中由于切割磁感线而在线圈中产生了感应电流，这种原理叫电磁感应，将列车的机械能转化为了电能。
20．（2024·广东江门·二模）(1)请读出图所示仪器的测量值：A．木块长度 cm；B．速度计的示数 km/h；C．弹簧测力计的示数为 N；
(2)若要利用图D所示的装置来“观察磁场对通电直导线的作用”，应在M、N之间接入 （选填“灵敏电流表”、“电源”或“灯泡”），装置中的导体棒应选用轻质的 （选填“铁棒”或“铝棒”）。
【答案】(1) 3.40 80 2.4
(2) 电源 铝棒
【详解】（1）[1]由图A可知，刻度尺的分度值为1mm，木块左端对齐刻度1.00cm，木块右端对齐刻度4.40cm，所以木块的长度
L=4．40cm-1．00cm=3．40cm
[2]由图B可知，速度计的单位为km/h，分度值为5km/h，示数为80km/h。
[3]由图C可知，弹簧测力计的分度值为0.2N，示数为2.4N。
（2）[1]探究磁场对通电直导线的作用时，直导线中必须有电流通过，所以电路中必须有电源，故在M、N之间应接入电源。
[2]由于铁、钴、镍等金属属于磁性材料，探究磁场对电流作用时，因为磁体能够吸引磁性材料，因此通电导体不能为磁性材料，故不能选择铁棒进行实验，而是铝棒。
21．（2024·广东深圳·一模）如图甲为放置于水平桌面上的磁悬浮盆栽装置，盆栽底部有一个磁铁，悬浮原理简化如图乙，则A端为电源的 极，闭合开关后，若电路正确且完好，但盆栽未悬浮，可以使盆栽悬浮起来的操作是 ；如果操作是将电源正负极调换，桌面受到的压力会 （选填“变大”“变小”或“不变”）。
【答案】 负 减小滑动变阻器接入电路中的阻值/将滑动变阻器滑片向左移动/增大电源电压/减小盆栽质量 不变
【详解】[1]盆栽底部磁铁下方的磁极为N极，因此通电螺线管的上方为N极，由安培定则可知，电流从通电螺线管下端流入，上端流出，因此A端为电源负极，B端为电源正极。
[2]磁悬浮盆栽装置的原理是同极相互排斥（磁极间的排斥力），盆栽未悬浮，说明螺线管磁性较弱，可以通过增大电流来增大螺线管的磁性，可以减小滑动变阻器接入电路中的阻值（将滑动变阻器滑片向左移动或增大电源电压）等方法增大螺线管通过电流来增大磁性。
[3]将电源正负极调换，底座内电流的方向改变，底座的磁极方向就会改变，底座与盆栽之间就会由同名磁极相互排斥改变为异名磁极相互吸引，盆栽不会处于悬浮状态，但桌面受到的压力始终等于磁悬浮盆栽总重力大小，总重力大小不变，所以桌面受到的压力不变。
三、作图题（共10分）
22．（2024·广东江门·一模）(1)如图所示，请作出静止在水平地面上的木箱所受重力G和支持力F的示意图；（O为重心）
(2)如图所示，画出入射光线AO的反射光线，并标出反射角的度数（保留作图痕迹）；
(3)请根据图中的信息标出通电螺线管的N极和电源的正极（用“+”表示）。
【答案】(1)
(2)
(3)
【详解】（1）木箱在水平地面上，受到重力G的方向是竖直向下的、支持力F的方向竖直向上，二力是一对平衡力，大小相等，作用点都在重心，从木箱的重心O分别沿竖直向下、竖直向上画一条带箭头的有向线段，用G、F表示，如图所示：
（2）首先作出法线，入射光线与镜面的夹角是50°，所以入射角为
90°-50°=40°
根据反射角等于入射角做出反射光线，反射角也为40°，如图所示：
（3）根据磁感线的形状可知，两者相互吸引，是异名磁极，则通电螺线管的左端为N极，右端为S极，由安培定则可知，电流从左端流出，右端流入，故电源右端为正极，左端为负极，如图所示：
23．（2024·四川眉山·中考真题）探究“电磁铁的性质”实验时，铁钉A端为N极，附近的小磁针处于静止，如图所示。
请你在图中：
（1）标出B点的电流方向；
（2）括号内标出小磁针右端的极性（用“N”或“S”表示）。
【答案】
【详解】铁钉A端为N极，由右手螺旋定则得，电流从螺线管左端流入，右端流出，则B点的电流方向向上，铁钉右端为S极，根据磁极间的相互作用规律可知，小磁针左端为N极，右端为S极，如图所示：
24．（2024·新疆·中考真题）请在图中标出通电螺线管的N极。
【答案】
【详解】电流从螺线管的下端流入，根据安培定则可知通电螺线管的上端为N极，作图如下：
四、实验题（共24分）
25．（2024·广东汕头·一模）如图，将导体棒的两端用细导线与灵敏电流计相连，并将导体棒用绝缘细线悬挂起来放在蹄形磁体的磁场中，探究“产生感应电流的条件”。
(1)闭合开关，若导体上下移动，灵敏电流计的指针不偏转；当导体棒向左运动时，灵敏电流计的指针向右偏转；当导体棒向右运动时，灵敏电流计的指针向 偏转，说明 方向与导体运动方向有关；
(2)将蹄形磁体的南北极对调。闭合开关，使导体带向左运动，此时灵敏电流计的指针向 （选填“左”或“右”）偏转；
(3)根据实验现象，得出电路中产生感应电流的条件是：闭合电路的一部分导体在磁场中做 运动，导体中会产生感应电流；
(4)闭合开关，若导体AB不动，左右移动磁体，电路中 （选填“有”或“无”）感应电流产生；
(5)如果将灵敏电流计换成 （选填“用电器”或“电源”），可以探究磁场对通电导体的作用。
【答案】(1) 左 感应电流
(2)左
(3)切割磁感线
(4)有
(5)电源
【详解】（1）[1][2]当导体棒向左运动时切割磁感线，灵敏电流计的指针向右偏转；当导体棒向右运动切割磁感线时，灵敏电流计的指针向左偏转，导体运动方向不同，感应电流方向不同，说明感应电流方向与导体运动方向有关。
（2）将蹄形磁体的南北极对调。闭合开关，使导体带向左运动，此时灵敏电流计的指针向左偏转，这是因为感应电流方向与磁场方向有关。
（3）闭合电路的部分导体在磁场中做切割磁感线运动才会产生电流，根据实验现象，得出电路中产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流。
（4）闭合开关，若导体AB不动，左右移动磁体，导体也会切割磁感线，电路中有感应电流产生。
（5）如果将灵敏电流计换成电源，给导体AB提供电流，可以探究磁场对通电导体的作用。
26．（2024·广东广州·中考真题）在学习“电与磁”后，某小组做了如下实验研究。
（1）如图甲，将指南针水平放置在木板上，指南针静止时a端指向北方，则a端是指南针的 （选填“N极”“S极”），这是因为地球周围存在 ；
（2）为研究电磁铁磁性强弱与电流大小的关系，请完成下列实验内容：
①如图乙，漆包线绕在铁钉上构成一个电磁铁，将它平行指南针放置在木板上；
②请用笔画线表示接线，按要求将图乙中的电源、开关、电流表、滑动变阻器和电磁铁连成串联电路（有部分导线已连接）。要求如下：
Ⅰ.合上开关K，指南针在电磁铁的作用下，静止时a端仍然指向北方；
Ⅱ.滑动变阻器滑片P由C端向D端移动时，电流表的示数减小；
③电磁铁磁性强弱可以通过电磁铁吸引大头针的数目来判断。为研究线圈匝数一定时，电磁铁磁性强弱与电流大小的关系，请设计记录实验数据的表格；
④某次实验，电流表示数如图丙，此时电流为 A。
【答案】 N极 磁场 见解析 0.6
【详解】（1）[1][2]由于地球周围存在磁场，地理的北极是地磁的南极，地理的南极是地磁的北极，将指南针水平放置在木板上，指南针静止时a端指向北方，即a端指向地磁南极，根据磁极间的相互作用可知，a端是指南针的N极。
（2）②[3]合上开关K，指南针在电磁铁的作用下，静止时a端仍然指向北方，由于a端是指南针的N极，根据磁极间的相互作用可知，吸引大头针的那一端为电磁铁的N极，根据安培定则可知，电流是从吸引大头针的那一端流入，从另一端流出；滑动变阻器滑片P由C端向D端移动时，电流表的示数减小，根据欧姆定律可知，电路总电阻变大，滑动变阻器连入电路的电阻变大，根据“一上一下”的接法，变阻器的A接线柱连入电路中；由图丙可知，电流表选择大量程接入电路中，图乙实物图连接如图所示
③[4]为研究线圈匝数一定时，电磁铁磁性强弱与电流大小的关系，控制线圈匝数一定，改变电路电流进行多次实验，记录实验数据的表格如下表格所示（线圈匝数一定）
④[5]某次实验，电流表示数如图丙，电流表的分度值为0.1A，示数为0.6A。
27．（2024·广东中山·三模）阅读下列短文，回答问题。
电热服
电热服是将电源、控温装置、安全保护装置、发热元件等通过导线连接组成电路，利用电器控制服装内部的电热元件产生热量的一类服装的总称，如图甲所示。
电热服通过移动电源提供能量，发热元件（柔软发热片）为身体提供热量，保暖身体，抵御严寒。移动电源在家庭电路中直接充电，非常方便。电热服的温度可以通过控温装置调控，用户可以根据环境温度和自身情况调整为自己最适宜最舒服的温度。电热服中有过热保护装置，温度较高时自动跳转至低挡位，进行恒温保暖。
电热服的工作电压一般采用12V以下人体安全直流电压，工作时就算出现了漏电，也不会对身体造成伤害。某品牌电热服采用型号为CN7440B电池包（内置8只额定电压3.7V，容量2200mA·h规格的锂电池片），持续正常工作4h后该电池包的电能耗尽。
(1)电热服通过移动电源提供能量，移动电源在充电时，在电路中的“身份”是 （选填“电源”或“用电器”）；
(2)电热服工作时就算出现了漏电，也不会对身体造成伤害，其原因是 ；
(3)CN7440B电池包中一只锂电池片最多释放的电能为 J，配备该电池包的电热服正常工作时的功率为 W；
(4)小明根据电热服的功能，设计了一个过热保护电路，如图乙所示，R为热敏电阻，R1、R2模拟电阻丝，已知电路刚工作时R2接入电路，则他所选的热敏电阻R的阻值应随温度的升高而 （选填“增大”或“减小”），且R1 R2（选填“>”“＜”或“=”）。
【答案】(1)用电器
(2)工作电压低于安全电压36V
(3) 29304 16.28
(4) 减小 >
【详解】（1）移动电源在充电时，消耗电能，转化为自己的化学能，故为用电器。
（2）电热服的工作电压一般不超过12V，而人体安全电压不高于36V，因电热服的最大工作电压小于人体的安全电压，所以，工作时就算出现了漏电，也不会对身体造成伤害。
（3）[1]一只锂电池片能够释放的能量为
[2]电池包内置8只额定电压3.7V，容量2200mA·h规格的锂电池片，所以，该电池包最多储存的电能为
由题意可知，持续正常工作4h后该电池包的电能耗尽，则该电池包的电热服正常工作时的功率为
（4）[1][2]由图乙得，控制电路由热敏电阻R与电磁铁串联而成。电热服为高温挡时，只有电阻丝R2接入电路中；电热服为低温挡时，电阻丝只有R1接入电路中，即当电路中温度较低时，电阻丝R2接入电路中；当电路中温度较高时，电磁铁将衔铁吸下，电阻丝R1接入电路中，说明电路中温度达到一定值时，控制电路的电阻变小，电流增大，电磁铁磁性增大，将衔铁吸下，使电阻丝R2断开，电阻丝R1工作，说明热敏电阻R的阻值随温度的升高而减小。
[2]R1工作时为低温档，R2工作时为高温档，由可得，。
现象
分析
一个开关同时控制两盏灯的亮、灭
两盏灯是串联的
现象
分析
水与酒精混合后，总体积变小
分子之间存在着空隙
现象
分析
小磁针靠近磁体时发生偏转
磁体周围存在着磁场
现象
分析
发声体置于玻璃罩内，抽气过程中听到的声音越来越小
可推测真空不能传声
全自动洗衣机
额定电压
220V
加热功率
2300W
保温洗涤功率
500W
防电墙电阻
1×106Ω
总质量/kg
1200
储能效率
50%
耗油量/[L•（100km）﹣1]
9
次数
电流大小I/A
吸引大头针数目
1
2
3
