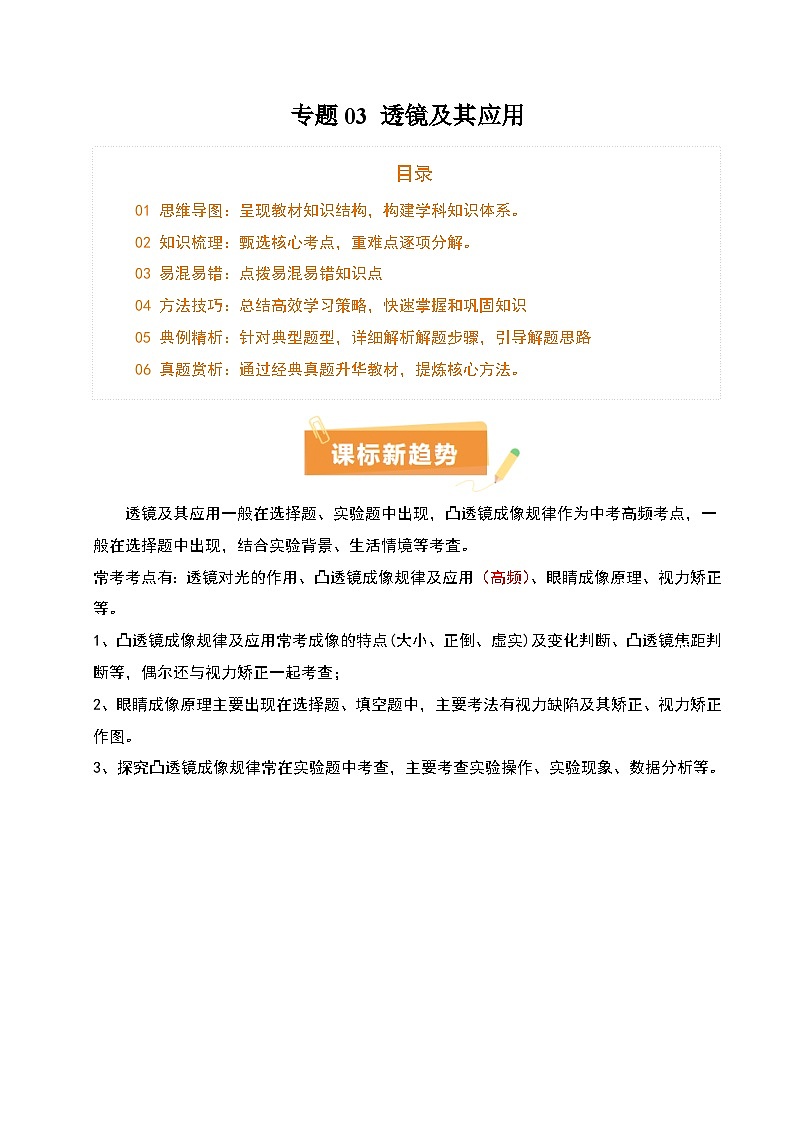

透镜及其应用一般在选择题、实验题中出现，凸透镜成像规律作为中考高频考点，一般在选择题中出现，结合实验背景、生活情境等考査。
常考考点有：透镜对光的作用、凸透镜成像规律及应用（高频）、眼睛成像原理、视力矫正等。
1、凸透镜成像规律及应用常考成像的特点(大小、正倒、虚实)及变化判断、凸透镜焦距判断等，偶尔还与视力矫正一起考查；
2、眼睛成像原理主要出现在选择题、填空题中，主要考法有视力缺陷及其矫正、视力矫正作图。
3、探究凸透镜成像规律常在实验题中考查，主要考查实验操作、实验现象、数据分析等。

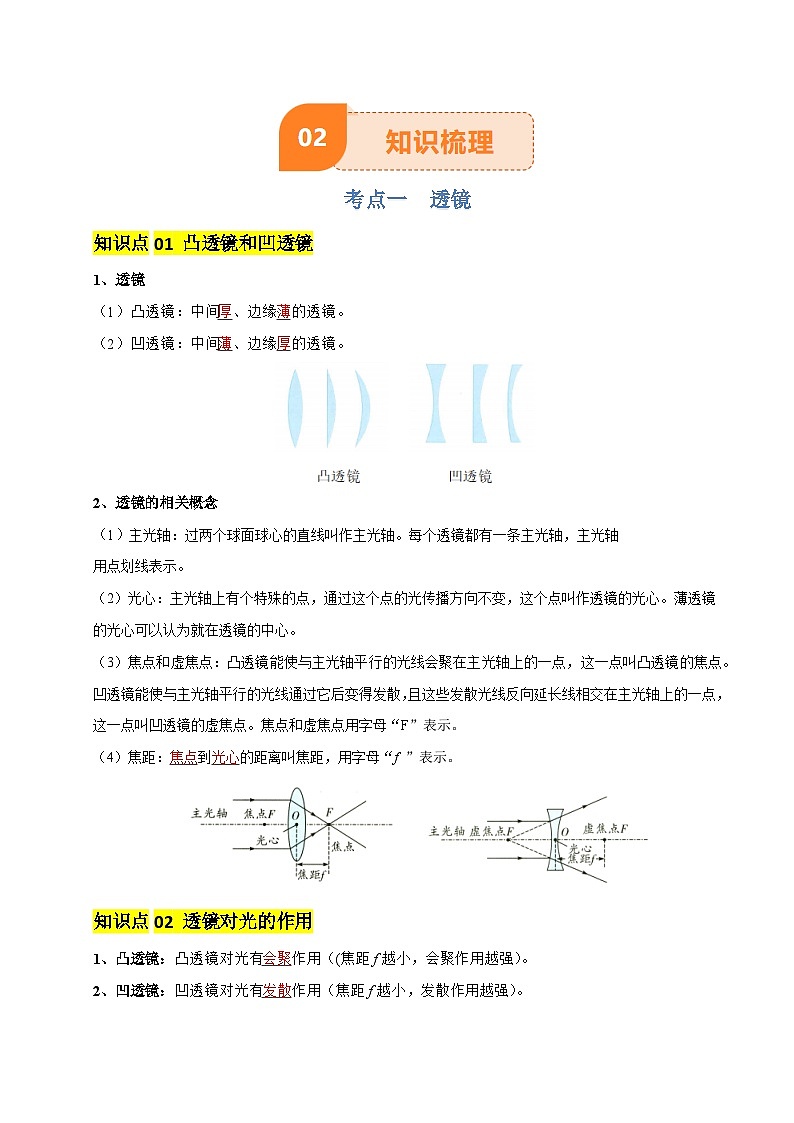

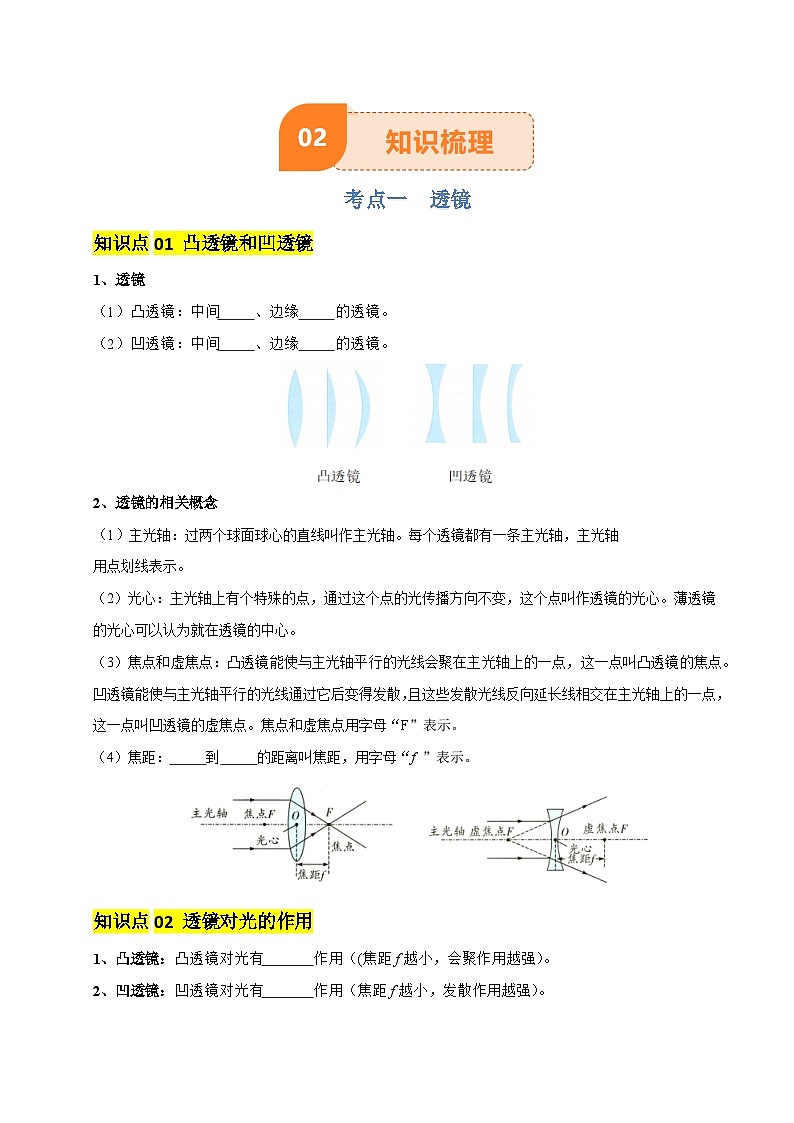

考点一 透镜
知识点01 凸透镜和凹透镜
1、透镜
（1）凸透镜：中间厚、边缘薄的透镜。
（2）凹透镜：中间薄、边缘厚的透镜。
2、透镜的相关概念
（1）主光轴：过两个球面球心的直线叫作主光轴。每个透镜都有一条主光轴，主光轴用点划线表示。
（2）光心：主光轴上有个特殊的点，通过这个点的光传播方向不变，这个点叫作透镜的光心。薄透镜的光心可以认为就在透镜的中心。
（3）焦点和虚焦点：凸透镜能使与主光轴平行的光线会聚在主光轴上的一点，这一点叫凸透镜的焦点。凹透镜能使与主光轴平行的光线通过它后变得发散，且这些发散光线反向延长线相交在主光轴上的一点，这一点叫凹透镜的虚焦点。焦点和虚焦点用字母“F”表示。
（4）焦距：焦点到光心的距离叫焦距，用字母“f ”表示。
知识点02 透镜对光的作用
1、凸透镜：凸透镜对光有会聚作用（(焦距f越小，会聚作用越强）。
2、凹透镜：凹透镜对光有发散作用（焦距f越小，发散作用越强）。
知识点03 透镜的三条特殊光线
考点二 凸透镜成像的规律
知识点01 物距和像距
1、物距：物体到透镜光心的距离，用字母u表示。
2、像距：像到透镜光心的距离，用字母v表示。
知识点02 探究凸透镜成像的规律
1、实验装置及步骤
（1）将f =10cm的凸透镜固定在光具座的中间位置。
（2）将蜡烛和光屏分别放在凸透镜的两侧，点燃蜡烛，调节高度，使烛焰的中心、凸透镜的光心、光屛的中心大致在同一高度上。
（3）依次将蜡烛分别调整到凸透镜二倍焦距以外、二倍焦距处、一倍焦距和二倍焦距之间，移动光屏直至看到清晰的像，观察并记录物距、像的性质及像距。
2、实验结论
（1）静态成像规律
（2）动态成像规律
①成实像时：物距减小，像距增大，像变大。（物近像远像变大）
②成虚像时：物距减小，像距减小，像变小。（物近像近像变小）
3、实验注意事项及常考命题点
（1）调节烛焰、凸透镜和光屏的中心大致在同一高度（目的是：使烛焰的像能成在光屏的中央）。
（2）凸透镜、烛焰、光屏的中心在同一高度，光屏上找不到像的原因：①蜡烛在焦点上或一倍焦距以内；②像距太大超出光具座范围。
（3）蜡烛长度变短，像在光屏上的位置越来越高时的调节的方法：①将光屏向上移动；②将蜡烛向上移动。
（4）蜡烛与光屏互换位置后，仍能成清晰的像的原因：光路是可逆的。
（5）当凸透镜的一部分被遮住时，烛焰在光屏上的成像情况：光屏上的像仍然完整，只是会变暗。
知识点03 生活中的透镜
1、照相机
（1）原理：利用凸透镜成倒立、缩小的实像。
（2）成像特点
①物体到镜头的距离大于镜头到胶片的距离。
②照相机成的像是倒立、缩小的实像，像和物在镜头的两侧。
③物体离镜头越远，物体在胶片上所成的像越小，像（或胶片）的位置到镜头的距离越近，即暗箱越短。
2、投影仪
（1）原理：利用凸透镜成倒立、放大的实像。
（2）成像特点
①投影片到镜头的距离小于镜头到屏幕的距离。
②投影仪成的像是倒立、放大的像，像和投影片在镜头的两侧。
③投影片离镜头越近，像到镜头的距离越大，屏幕上的像就越大。
3、放大镜
（1）原理：利用凸透镜成正立、放大的虚像。
（2）成像特点
①物体和虚像在放大镜的同侧。
②放大镜离物体越近（即物距越小），所成的虚像越小，放大镜离物体越远，所成的虚像越大。
③物体通过放大镜所成的像是正立、放大的虚像。
知识点04 实像和虚像
考点三 眼睛和眼镜
知识点01 眼睛
1、眼睛的结构
2、成像原理
眼球好像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜，它把来自物体的光会聚在视网膜上，形成物体的像，通过视神经把同，一个信号传给大脑，我们就看到了物体。
3、眼睛的调节
知识点02 近视眼与远视眼的成因及其矫正
1、近视眼及其矫正
2、远视眼及其矫正
3、眼镜的度数
（1）透镜焦距的倒数叫做透镜焦度，透镜焦度常用字母Ф表示，则。
（2）眼镜度数常用字母 D表示，则。
（3）凸透镜（远视镜片）的度数是正数，凹透镜（近视镜片）的度数是负数。
考点四 显微镜和望远镜
知识点01 显微镜和望远镜
知识点02 视角
1、定义：视角是从物体两端（上、下或左、右）引出的光线在人眼处形成的夹角。
2、决定因素：视角的大小不仅和物体本身的大小有关，还和物体到眼睛的距离有关。当物体与眼睛的距离一定时，物体越大，视角越大；当物体的大小一定时，离眼睛越近，视角越大。
易混易错点1：
通过凸透镜的光线不一定会相交；通过凹透镜的光线也可能相交。
易混易错点2：
凸（凹）透镜的成像原理是光的折射，凸（凹）面镜的成像原理是光的反射。
易混易错点3：
凸透镜所成的像，相对于物体而言，虚像总是正立的，实像总是倒立的。
易混易错点4：
实像既能用光屏承接，又可以用眼睛看到；虚像只能用眼睛看到，不能用光屏承接。
方法技巧1：凸透镜成像规律与图像结合
通过实验能够得到的凸透镜成像时的像距v与物距u关系的图像，由图像可知成实像时物距逐渐减小，像距逐渐变大。根据凸透镜的成像规律可知，当v=u=2f ，凸透镜成倒立、等大的实像，如图可知，此时v=u=2f=20cm，因此该透镜的焦距f=10cm。
方法技巧2：不等式确定凸透镜的焦距范围
利用凸透镜成像的规律，列出物距和焦距、像距和焦距的关系不等式，解不等式就可以确定该凸透镜焦距的范围。
例如，探究凸透镜成像的规律实验时，当把烛焰移到距透镜18cm的位置时，在光屏上观察到倒立放大清晰的像。说明物体在一二倍焦距之间，列出不等式f＜18cm＜2f，解得9cm＜f＜18cm。则该凸透镜焦距范围是9~18cm。
方法技巧3：照相机、投影仪和放大镜的比较
高频命题点1 透镜的作图
【例1】如图所示，F为凸透镜的焦点，O为光心，请分别画出两条入射光线经过凸透镜后的折射光线。
【答案】见解析
【解析】过光心的光线过凸透镜后传播方向不变；过焦点的光线过凸透镜后平行于主光轴，如图所示：
【例2】如图所示，画出AB的入射光线。
【答案】见解析
【解析】对准凹透镜另一侧焦点的光线，经凹透镜折射后，折射光线平行于主光轴，故作图如下：
【例3】如图所示，物体AB在凸透镜的一倍焦距和二倍焦距之间，请在图中利用作光路图的方法作出物体AB经凸透镜折射所成的像A'B'。（请保留作图痕迹）
【答案】见解析
【解析】过A点画平行于主光轴的光线，该光线经凸透镜折射后过焦点；画通过光心的光线，过凸透镜光心的光线传播方向不改变，两条折射光线的交点A′就是A点的像。过A′向主光轴引垂线段，垂足为B′，A′B′即为物体AB经凸透镜折射所成的像。如图所示：
【例4】【新考法】 结合生活场景考查
如图甲所示是带放大镜的指甲刀，图乙是其简化光路图。点S表示手指甲的位置，点表示对应的虚像位置，O是凸透镜光心，光线SA平行于主光轴，请在乙图中做出SO的折射光线，并作图确定凸透镜右侧焦点F的位置。
【答案】见解析
【解析】根据题意，S´是S的虚像位置，利用凸透镜的三条特殊光线可知，与主光轴平行的光线经过凸透镜折射后会聚于焦点，根据凸透镜成像规律可知，像与物在凸透镜同侧，成虚像，因此折射光线的反向延长线会聚于虚像，所以连接S´与光线SA的入射点，其延长线与凸透镜右侧的主光轴相交一点，该点就是凸透镜的焦点F。过光心的光线经凸透镜折射后方向不改变，光路图如图所示：
高频命题点2 凸透镜的成像规律
【例1】【新考法】 结合热点事件考查
《重庆市消防条例》规定：2024年7月1日起，禁止携带电动自行车或其电池进入电梯轿厢，一旦有人违规操作，会被电梯内的摄像头拍摄成像并智能识别，电梯将停止运行并发出声、光警报，如图所示，某次警报时，摄像头凸透镜成像的像距为10.1mm，则凸透镜的焦距可能为（ ）
A．5mmB．10mmC．15mmD．20mm
【答案】B
【解析】摄像头凸透镜成倒立缩小的实像，物距大于2倍焦距，像距大于1倍焦距小于2倍焦距，所以
2f>10.1mm>f
10.1mm>f>5.05mm
故选B。
【例2】【新考法】 结合生活场景考查
小明透过爷爷的老花镜看远处的楼房，发现楼房成倒立缩小的像。以下说法正确的是（ ）
A．老花镜对光有会聚作用B．电影放映机的成像原理与该成像原理相同
C．老花镜不能当放大镜使用D．爷爷远视眼是因为晶状体变厚了
【答案】A
【解析】A．老花镜是凸透镜，对光有会聚作用，故A正确；
B．物距大于二倍焦距时，凸透镜成倒立、缩小的实像，应用是照相机而非电影放映机，故B错误；
C．物距小于一倍焦距时，凸透镜成正立、放大的虚像，应用是放大镜，故C错误；
D．远视眼是因为晶状体变薄，折光能力变弱，成像在视网膜后，故D错误。
故选A。
【例3】将一张画有箭头的纸条放在圆柱形空杯后方一定距离处，透过空杯观察到如图甲所示的情景。向杯中倒入适量水后，透过水杯观察到的箭头如图乙所示。关于此现象下列说法正确的是（ ）
A．装水的圆柱形水杯相当于一个凹透镜
B．放大箭头的成像原理与放大镜原理相同
C．透过水杯观察到的放大箭头是虚像
D．改变纸条的位置可透过水杯成缩小的像
【答案】D
【解析】A．圆柱形水杯装有水的部分具有中间厚、边缘薄的特征，相当于一个凸透镜，故A错误；
BC．看到这个方向改变的箭头是放大的，即物体成倒立放大的像，根据凸透镜成像规律可知，该像为实像，与投影仪的成像原理相同，故BC错误；
D．根据凸透镜成像规律可知，当物体在二倍焦距外时，成倒立缩小的实像，所以改变纸条的位置透过水杯可能看到缩小的像，故D正确。
故选D。
【例4】某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间的关系图像，如图所示。该凸透镜的焦距是 cm；把物体从距凸透镜15cm处移动到30cm处的过程中，像将 。（选填“逐渐变小”“逐渐变大”或“保持不变”）
【答案】10 逐渐变小
【解析】[1]由凸透镜成像规律可知，当物距、相距相等时，此时物距等于两倍焦距，成的是倒立、等大的实像。由图可知，当物距等于20cm时，像距也为20cm，此时物距等于两倍焦距，所以焦距为10cm。
[2]物体从距凸透镜15cm处移动到30cm处的过程中，即物距从1倍焦距和2倍焦距之间移动到大于2倍焦距处，由凸透镜成实像时“物远像近像变小”可知，物距增大，像逐渐变小。
高频命题点3 实验：探究凸透镜的成像规律
【例1】【新考法】 结合教材实验考查
物理小组的同学们利用蜡烛、凸透镜、光屏、光具座等器材进行探究“凸透镜成像特点”的实验。
（1）实验中为了使烛焰的像成在光屏中央，要让烛焰、凸透镜、光屏三者中心在 。
（2）当烛焰、凸透镜、光屏在光具座标尺上的位置如图所示时，光屏上出现清晰的像，应用这一原理的是 ___________。
A．照相机
B．投影仪
C．放大镜
（3）把蜡烛向左移动一小段距离，发现光屏上烛焰的像变模糊了；
①小明为了使光屏上再次得到清晰的像，应调整光屏向 移动（选填“左”或“右”）。
②小芳不移动光屏，她将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像也变清晰了，则该眼镜片是 （选填“近视”或“远视”）眼镜的镜片。
（4）小明发现，当蜡烛火焰向左飘动时，它的像飘动方向向 （填“左”或“右”）。
【答案】（1）同一高度 （2）A （3）左 近视 （4）右
【解析】（1）要使烛焰的像能成在光屏的中心，就要调整烛焰、凸透镜、光屏，使三者的中心大致在同一高度上。
（2）由图可知此时物距大于像距，由凸透镜成像规律可知，在光屏上能成倒立、缩小的实像，应用于照相机。
故选A。
（3）[1]把蜡烛向左移动一小段距离，此时物距增大，根据凸透镜成像规律可知像距减小，故应调整光屏向左移动。
[2]若不移动光屏，应使光线发散一些，所以在蜡烛和透镜之间放置一个合适的凹透镜，光屏上的像又变清晰，所以该眼镜片是近视眼的镜片。
（4）实验时，当蜡烛的火焰向左摆动，根据“倒立的像”的含义，即上下、左右均相反，则光屏上烛焰的像将向右摆动。
【例2】在探究“凸透镜成像的规律”的实验中，进行如下实验。
（1）如图甲所示，测得本实验所用凸透镜的焦距为 cm。在光具座上组装并调整实验器材，使烛焰和光屏的中心位于凸透镜的 上，如图乙所示，光屏上成倒立、 （选填“放大”或“缩小”）的实像；
（2）人的眼睛是通过改变晶状体的厚度来看清远近不同物体的，现将图乙中虚线圆圈部分当作人的“眼睛”，当蜡烛远离“眼睛”时，“眼睛”需调节凸透镜的厚度使其 （选填“变薄”或“变厚”），改变其对光线的偏折能力，从而在光屏上成清晰的像。若该“眼睛”无法调节凸透镜达到应有的厚度，则该“眼睛”为 （选填“近视眼”或“远视眼”），应该配戴 （选填“凸透镜”或“凹透镜”）进行矫正；
（3）讲台上有一发光体，同学们利用凸透镜和光屏观察发光体在各自光屏上所成的像，小京所用凸透镜离发光体较近，小强所用凸透镜离发光体较远，发现两人光屏上呈现的像的高度相等，则小京所用凸透镜的焦距 小强所用凸透镜的焦距．（选填“大于”“等于”或“小于”）
【答案】（1）10.0 主光轴 缩小 （2）变薄 近视眼 凹透镜 （3）小于
【解析】（1）[1] 平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，图中刻度尺的分度值为1cm，所以测得本实验所用凸透镜的焦距为10.0cm。
[2] 为了使像成在光屏中央，在光具座上组装并调整烛焰、凸透镜和光屏的位置，使烛焰和光屏的中心位于凸透镜的主光轴上。
[3] 由图乙可知，此时物距大于像距，即物体在二倍焦距外，像在一、二倍焦距之间，成倒立、缩小的实像。
（2）[1]当蜡烛远离“眼睛”时，根据凸透镜成实像时，物远像近像变小可知，此时像成在光屏的前方。为了让像重新成在光屏上，即像距要变大，则需要使凸透镜对光的会聚能力变弱，所以应使凸透镜的厚度变薄，才能将光线推迟会聚成像。
[2] [3]若该“眼睛”无法调节凸透镜达到应有的厚度，此时像成在光屏的前方，与近视眼成像情况相同，可以配戴凹透镜矫正；
（3）同学们利用凸透镜和光屏观察发光体在各自光屏上所成的像，小京所用凸透镜离发光体较近，小强所用凸透镜离发光体较远，说明小京的物距小于小强的，而两人光屏上呈现的像的高度相等，说明小京所用的凸透镜对光的会聚作用更强，焦距更短，所以小京所用凸透镜的焦距小于小强所用凸透镜的焦距。
【例3】实验小组的同学探究凸透镜成像的规律。
（1）如图甲所示，实验小组在组装实验器材时应该使烛焰、凸透镜、光屏三者的中心在 ；
（2）根据实验数据绘制如图乙所示的图像，从图像中可以看出实验中使用的凸透镜的焦距为 cm；当蜡烛移动到如图甲所示位置时，在光屏上正好成倒立、 的清晰实像；
（3）若实验过程中一只蚊子飞到凸透镜上，则光屏上所成的像是 （选填“完整”或“不完整”）的。
【答案】（1）同一高度 （2）5 缩小 （3）完整
【解析】（1）为了使像成在光屏中央，应调整烛焰、凸透镜、光屏三者的中心在同一高度。
（2）[1][2]由图乙可知
u=v=10cm
根据
u=v=2f
成倒立、等大的实像，即
2f=10cm
故该凸透镜的焦距f=5cm；由图甲可知，此时物距
u=50.0cm-35.0cm=15.0cm>2f
成倒立、缩小的实像。
（3）若实验过程中一只蚊子飞到凸透镜上，蚊子会挡住透镜的一部分，剩余部分仍能会聚光线成完整的像，但由于会聚的光线比原来减少，所以像比原来变暗。
【例4】如图甲所示，在“探究凸透镜成像规律”的实验中，凸透镜位置保持不变，凸透镜的焦距为10cm。
（1）实验中，图甲中光屏上烛焰的像是倒立、 （选填“放大”、“缩小”“等大”）的实像，此规律的应用是 （“照相机”、“投影仪”“放大镜”）；
（2）此时，若有一只苍蝇落到凸透镜上，则屏上 成完整的蜡烛的像（填“能”或“不能”）；
（3）要使光屏上的像变成与物大小相等，则应向左调节蜡烛到30cm处，光屏应向 （填“左”、“右”）移动，在此过程中发现蜡烛和光屏之间距离变 （填“大”、“小”或“不变”）；
（4）在实验过程中，把近视眼镜放到蜡烛与凸透镜之间（如图），向 （填“左”或“右”）移动光屏，才能得到清晰的像；
（5）把字母R放在标尺45cm处，此时小强应站在光屏一侧，观察到R的像是 （图丙中的序号）。
①. ②. ③. ④.
【答案】（1） 放大 投影仪 （2）能 （3）左 小 （4）右 （5）①
【解析】（1）[1][2]由图可知，物距为
50.0cm-35.0cm=15.0cm
物距大于1倍焦距小于2倍焦距，成倒立、放大的实像，投影仪根据此原理制成的。
（2）若有一只苍蝇落到凸透镜上遮住部分透镜，只是被折射会聚成像的光线减少了，因此影响到的是像的亮度，而不影响它的完整性，因为整个物体上的任何一点都有光能透过透镜而折射后会聚成像。
（3）[1][2]要使光屏上的像变成与物大小相等，即
u=v=2f
蜡烛向左移动到30cm处，光屏移动到70cm处，光屏向左移动，凸透镜成实像时，物像之间的距离在
u=v=2f
时最小，距离是4f，所以此过程中发现蜡烛和光屏之间距离变小。
（4）在蜡烛和凸透镜之间放上一个近视眼镜，由于近视眼镜是凹透镜，对光线有发散作用，所以通过凸透镜的光线比以前会聚得要晚了，像距更大了，因此要得到清晰的像，需将光屏远离凸透镜。
（5）把字母R放在标尺45cm处，物距为
50.0cm-45.0cm=5.0cm
物距小于焦距，成正立放大的虚像，此时小强应站在光屏一侧，观察到R的像是①图。
高频命题点4 透镜的应用
【例1】下图为小明制作的幻灯机的示意图，将一个印有图案的透明胶片插入插槽后，调节胶片到灯泡之间的距离，直至在银幕上出现清晰的像（未画出），则（ ）
A．幻灯机在银幕上成倒立、放大的虚像
B．若要使成像更大一些，胶片应该向左移动适当距离
C．若小昆虫落在凸透镜中央，银幕上仍能呈现胶片完整的像
D．能从不同角度看到银幕上的像，是因为光在银幕上发生了镜面反射
【答案】C
【解析】A．幻灯机所成的像是倒立、放大的实像，故A不符合题意；
B．若要使成像更大一些，根据凸透镜成实像的动态规律，应减小物距，增大像距，所以胶片应该靠近凸透镜向右移动适当距离，同时调节凸透镜与银幕的距离，故B不符合题意；
C．实验过程中，小昆虫落在凸透镜中央，挡住透镜折射出的一部分光，其它光仍能折射成像，所以光屏上所成的像是完整的，只是会聚光线比原来变少，像变暗了，故C符合题意；
D．光在银幕上发生的是漫反射，反射光线向各个方向传播，所以能从不同角度看到银幕上的像，故D不符合题意。
故选C。
【例2】小明送给奶奶一张龙年邮票——“天龙行健”，奶奶借助放大镜仔细欣赏邮票上的纹理，如图所示。下列有关说法正确的是（ ）
A．放大镜的镜片对光具有发散作用
B．奶奶能看见邮票是因为眼睛发出的光到达了邮票
C．放大镜的镜片可用于矫正远视眼
D．邮票与放大镜的距离大于镜片的二倍焦距
【答案】C
【解析】A．放大镜的镜片是凸透镜，对光具有会聚作用，故A错误；
B．奶奶能看见邮票是因为邮票反射的光线进入了眼睛中，故B错误；
C．远视眼是晶状体对光线的会聚能力变弱，像成在视网膜的后方，放大镜的镜片对光具有会聚作用，可以使像提前会聚在视网膜上，故放大镜的镜片可用于矫正远视眼，故C正确；
D．根据放大镜的成像规律可知，邮票与放大镜的距离小于镜片的一倍焦距，故D错误。
故选C。
【例3】如图所示，利用自制照相机模型时镜头离景物的距离至少要 ，才能在薄膜上看到清晰的像；照近处的物体时，拉长两筒间的间距，此时薄膜上的像 （选填“变大”或“变小”）。
【答案】大于两倍焦距 变大
【解析】[1]照相机的镜头相当于凸透镜，照相机照相时物体到镜头的距离应大于凸透镜的二倍焦距，才能在光屏上成清晰的像．
[2]用照相机照近处的物体时，物距变小，像要变大，像距也变大，要把两筒的间距拉长。
【例4】显微镜的物镜是把微小的物体成放大的 （选填“虚”或“实”）像，望远镜的物镜把远处物体成 （选填“放大”或“缩小”）的实像，两者目镜都是相当于用 再来观察物镜所成的像。
【答案】实 缩小 放大镜
【解析】[1][2][3]望远镜是由两组透镜组成，靠近眼镜的叫目镜，靠近被测物体的叫物镜；物镜的作用是使物体在焦点附近成倒立、缩小的实像，目镜相当于一个放大镜，成正立、放大的虚像。显微镜包括物镜和目镜，物镜相当于幻灯机（或者投影仪），成倒立、放大的实像，目镜相当于放大镜，成正立、放大的虚像。两者的目镜的作用相当于一个放大镜，由凸透镜成像规律可知，当u＜f时，成正立放大的虚像，可以以把物镜成的像放大。
高频命题点5 眼睛和眼镜
【例1】现代生活，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。下列关于近视眼及其矫正的原理图正确的是（ ）
A．甲和丙B．甲和丁C．乙和丙D．乙和丁
【答案】D
【解析】甲图成像在视网膜之后，是远视眼的成因；乙图成像在视网膜之前，是近视眼的成因；丙图配戴凸透镜，是远视眼的矫正；丁图配戴凹透镜，是近视眼的矫正，故图中关于近视眼及其矫正的原理图正确的是乙和丁，故D符合题意，ABC不符合题意。
故选D。
【例2】常见的视力缺陷有近视眼和远视眼，如图是一位视力缺陷者的眼球成像示意图，要矫正他的视力应配戴 透镜；青少年不正确的看书、写字姿势或长时间看电脑、手机屏幕，也会造成视力缺陷，这种视力矫正应配戴 透镜。
【答案】凸 凹
【解析】[1]据图可看出，此时像成在了视网膜的后方，所以此时是远视眼的示意图，为了使得像成在视网膜上，所以应该使原来的光线提前会聚，故应用对光线有会聚作用的凸透镜进行矫正。
[2]青少年不正确的看书、写字姿势或长时间看电脑、手机屏幕，也会造成视力缺陷，此时像成在了视网膜的前方，为了使得像成在视网膜上，所以应该使原来的光线延迟会聚，故应用对光线有发散作用的凹透镜进行矫正。
【例3】请根据图甲所示光路，在线框内画出一个适当的透镜，小明患有近视，他能清晰得看到近处物体S，请完成图乙中的光路。
【答案】见解析
【解析】图甲中右侧折射光线与入射光线比较发散一些，说明该透镜对光有发散作用，该透镜是凹透镜，如图所示：
近视眼能看清近处的物体，不能看清远处的物体，近视眼的晶状体太厚，使像成在视网膜的前方，如图所示：
1．（2024·广西）如图所示的眼镜片是（ ）
A．凸面镜B．凹面镜C．凸透镜D．凹透镜
【答案】C
【解析】图中眼镜片将字放大，成正立放大的虚像，所以眼镜片是凸透镜。故C符合题意，ABD不符合题意。
故选C。
2．（2024·山东德州）某款广告投影灯及其内部结构如图所示，它主要由光源、广告片和凸透镜组成，下列说法正确的是（ ）
A．该投影灯的原理与照相机相同
B．广告片到镜头的距离应在一倍焦距以内
C．为从不同角度看见地面上的广告图标，应选择光滑的地面
D．若要在地面上得到清晰、更大的广告图标像，可适当减小镜头到广告片距离，增大投影灯离地距离
【答案】D
【解析】AB．该投影灯成的是放大的实像，则广告片到镜头的距离在一倍焦距和二倍焦距之间，该投影灯的成像原理与投影仪相同；照相机的成像原理是物距大于二倍焦距，成倒立、缩小的实像，故AB错误；
C．为从不同角度看见地面上的广告图标，光照在地面上需要发生漫反射，因此应选择粗糙的地面，故C错误；
D．若要在地面上得到清晰、更大的广告图标像，根据凸透镜成实像时“物近像远像变大”的规律，可适当减小镜头到广告片距离，增大投影灯离地距离，故D正确。
故选D。
3．（2024·四川巴中）在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示位置时，在光屏上出现一个清晰烛焰的像，其成像特点是（ ）
A．倒立放大的实像B．倒立放大的虚像
C．倒立缩小的实像D．正立放大的虚像
【答案】A
【解析】由图知道，此时物距小于像距，根据成实像时，物距小于像距，成倒立、放大的实像，故A符合题意，BCD不符合题意。
故选A。
4．（2024·山东济南）物理实践活动课上，小明将半透明纸蒙在较粗纸筒的P端，将凸透镜安装在较细纸筒的Q端（凸透镜未画出），两纸筒套在一起组成模拟照相机，如图所示。通过调节P、Q的间距，他看到了桌子上蜡烛的火焰在半透明纸上成的等大的像，再次调节P、Q的间距，他看到了窗外更远处大树在半透明纸上成的像。下列对大树的像描述正确的是（ ）
A．倒立、缩小的实像B．倒立、放大的实像
C．正立、放大的虚像D．正立、缩小的虚像
【答案】A
【解析】通过调节P、Q的间距，他看到了桌子上蜡烛的火焰在半透明纸上成的等大的像，由凸透镜成像规律可知，物距等于像距，等于二倍焦距时，成倒立、等大的实像，所以凸透镜的二倍焦距小于P、Q的间距；看到了窗外更远处大树在半透明纸上成的像时，由于窗外更远处大树与凸透镜的距离大于二倍焦距，由凸透镜成像规律可知，成倒立、缩小的实像，故A正确，BCD错误。
故选A。
5．（2024·西藏）保护视力，科学用眼已成为社会共识。图中能模拟近视眼及其矫正原理的图是（ ）
A．甲和丙B．甲和丁C．乙和丙D．乙和丁
【答案】A
【解析】近视眼是由于晶状体太厚，折光能力太强，远处的物体成像在视网膜的前面，所以甲图反映了近视眼的成因；利用凹透镜对光的发散作用，使像成在视网膜上，因此丙反映了近视眼的矫正，故BCD不符合题意，A符合题意。
故选A。
6．（多选）（2024·黑龙江齐齐哈尔）物理科技小组在做探究凸透镜成像规律的实验过程中，某次实验操作时，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成清晰的倒立、等大的实像。则下列说法正确的是（ ）
A．该凸透镜的焦距是10.0cm
B．将蜡烛放置在光具座的25cm刻度线处，调整光屏与凸透镜的距离，烛焰在光屏上成清晰的像时，该像的性质与照相机成像的性质相同
C．将蜡烛放置在光具座的35cm刻度线处，调整光屏与凸透镜的距离，烛焰在光屏上成清晰的像时，该像的性质与投影仪成像的性质相同
D．将蜡烛放置在光具座的45cm刻度线处，调整光屏与凸透镜的距离，烛焰在光屏上可成清晰的正立、放大的虚像
【答案】ABC
【解析】A．当光屏成倒立、等大的实像，有
u=v=2f
则
故A正确；
B．将蜡烛放置在光具座的25.0cm刻度线处，物距
u=50.0cm−25.0cm=25cm>2f=20.0cm
满足u>2f，成倒立、缩小的实像，照相机是根据这个原理制成的，故B正确；
C．将蜡烛放置在光具座的35.0cm刻度线处，物距
f=10.0cm
