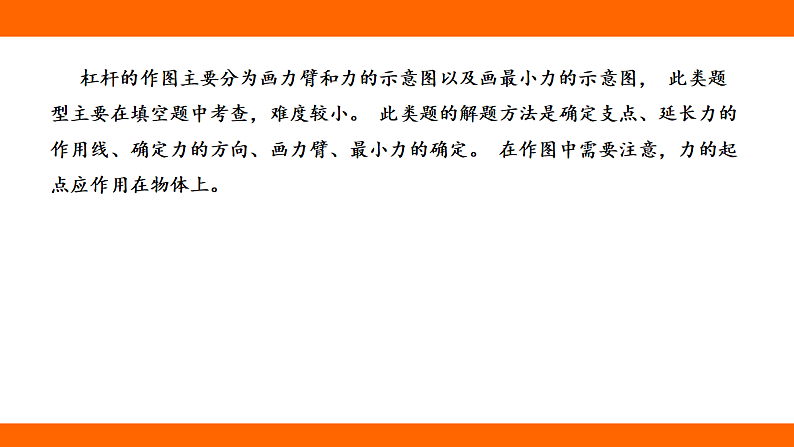

杠杆的作图主要分为画力臂和力的示意图以及画最小力的示意图， 此类题型主要在填空题中考查，难度较小。 此类题的解题方法是确定支点、延长力的作用线、确定力的方向、画力臂、最小力的确定。 在作图中需要注意，力的起点应作用在物体上。

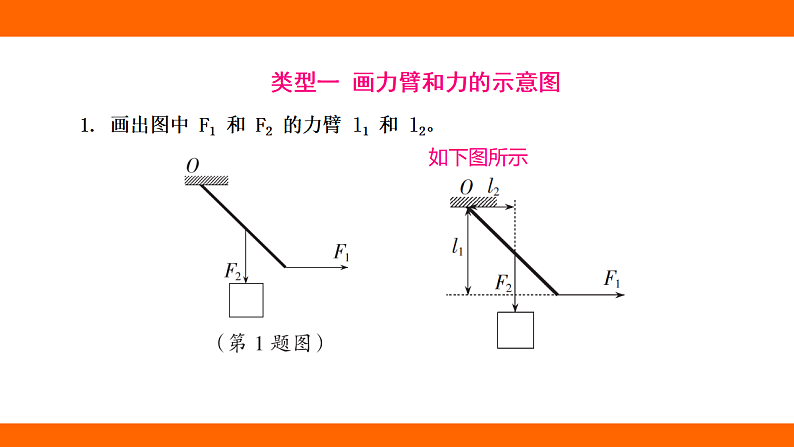

1. 画出图中 F1 和 F2 的力臂 l1 和 l2。
类型一 画力臂和力的示意图

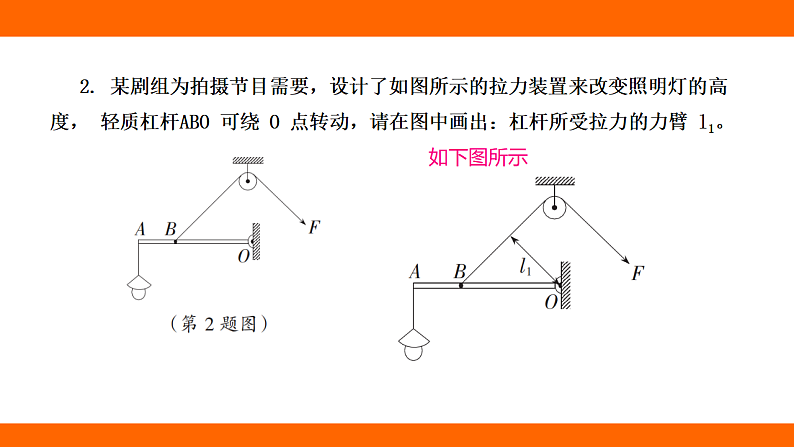

2. 某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度， 轻质杠杆ABO 可绕 O 点转动，请在图中画出：杠杆所受拉力的力臂 l1。

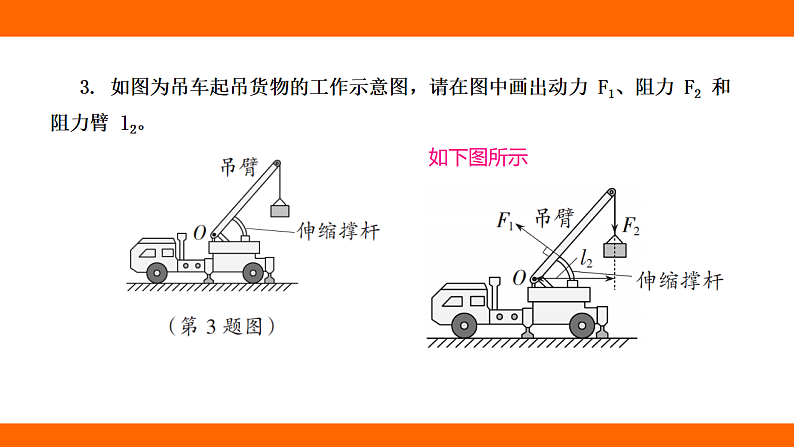

3. 如图为吊车起吊货物的工作示意图，请在图中画出动力 F1、阻力 F2 和阻力臂 l2。

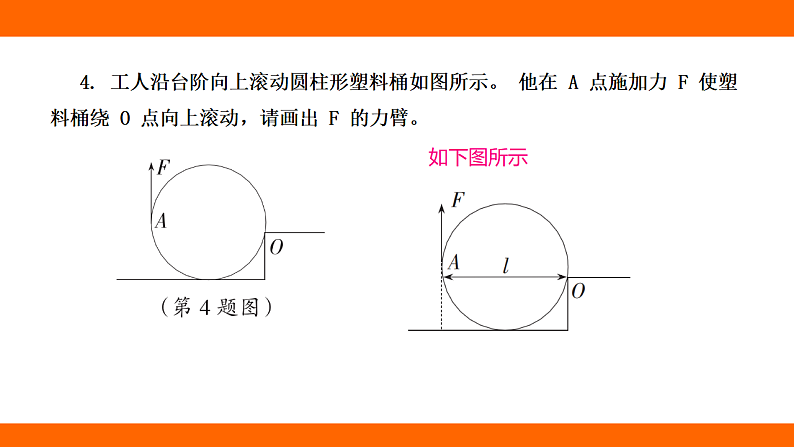

4. 工人沿台阶向上滚动圆柱形塑料桶如图所示。 他在 A 点施加力 F 使塑料桶绕 O 点向上滚动，请画出 F 的力臂。

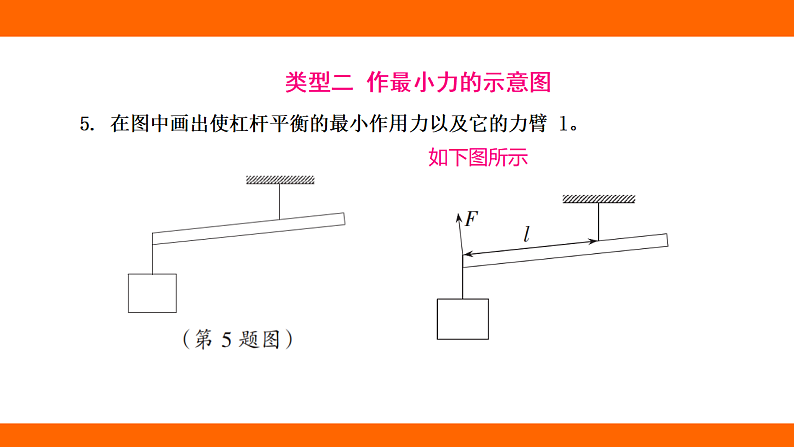

5. 在图中画出使杠杆平衡的最小作用力以及它的力臂 l。
类型二 作最小力的示意图

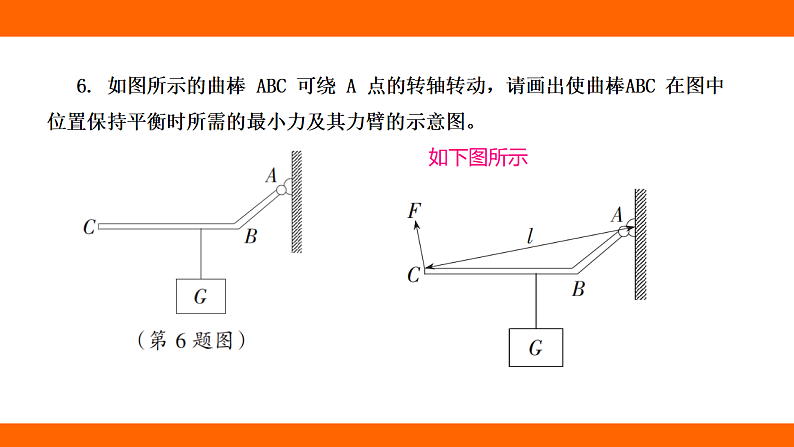

6. 如图所示的曲棒 ABC 可绕 A 点的转轴转动，请画出使曲棒ABC 在图中位置保持平衡时所需的最小力及其力臂的示意图。
7. 如图，O 为轻质杠杆的支点，A 点挂一重物，杠杆在图示位置平衡，作出阻力臂 l2 和最小动力 F1 的示意图。
8. 列车上的一位乘务员需要把如图所示的手推车前轮推上一个小台阶，请画出她施加在把手 E 处的最小力 F 及其力臂 l。
专项 杠杆平衡条件的应用
杠杆在日常生活、古代科技及工程实践中有许多应用，解题时需要将具有复杂外形的机械模型抽象成杠杆的理想模型，其本质都是一根可以绕着固定点转动的硬棒，可以紧扣省力杠杆与费力杠杆的概念以及杠杆的平衡原理解题。
1. 小艾陪爷爷去公园锻炼，看到工人在用园艺剪刀修剪树枝，如图所示。 下列关于园艺剪刀正常修剪树枝时的说法正确的是 （ ）A． 园艺剪刀是费力杠杆B． 支点为大拇指与手柄的接触点C． 剪的树枝越远离支点越省力D． 将手往手柄末端移动更省力
类型一 杠杆在日常生活中的应用
2. 如图所示，推走独轮车之前，需先将其撑脚抬离地面，慢慢抬起的过程中，独轮车属于________ 杠杆。 若向上施加在车把手上的力始终与把手垂直， 则这个力的大小 ________（选填“逐渐变大”“逐渐变小”或“始终不变”）。
3. 如图所示为应用于古代战场的一种军事武器抛石车，炮架上方横置一个可以转动的轴，固定在轴上的长杆称为“梢”，下列相关说法正确的是 （ ）A． 抛石车抛石时相当于一个省力杠杆B． 弹兜所装石块的质量越大，竖直向下拉炮索的力越小C． 弹兜所装石块的质量一定时，竖直向下拉炮索用力最小D． 拉动相同质量的石块时，炮轴离炮索越远拉炮索的力越小
类型二 杠杆在古代科技中的应用
4. 如图是挖井时从井中提升沙土的杠杆示意图。杠杆 AB 可以在竖直平面内绕固定点 O 转动， 已知 AO∶OB＝3∶2， 悬挂在 A 端的桶与沙土所受的重力为 100 N，悬挂在 B 端的配重所受的重力为 70 N。 当杠杆 AB 在水平位置平衡时（不计杆重和绳重），加在配重下面绳端的竖直向下的拉力 F 是 （ ）A． 80 N B． 100 NC． 150 N D． 220 N
类型三 杠杆在工程实践中的应用
5. 如图所示，利用起重机将另一较重的机器吊起。 以下说法正确的是 （ ）A. 吊臂实质是省力杠杆B. 吊臂抬得越高，阻力臂越大C. 伸长吊臂可能造成起重机倾翻D. 放长吊绳会使吊臂受到的支持力变大
重点实验突破 7 探究杠杆的平衡条件
小华探究杠杆平衡条件时， 所用的杠杆上相邻刻度线间的距离相等。
（1）实验前小华发现杠杆处于如图甲所示的状态，此时杠杆处于_______（选填“平衡”或“非平衡”） 状态； 要想使杠杆水平平衡，她______（填选项字母）。A. 只能调右端平衡螺母B. 只能调左端平衡螺母C. 调左、右平衡螺母均可（2）实验前使杠杆在水平位置平衡的主要目的是 ___________________。
（3）如图乙所示，杠杆水平平衡后，现在 A 点挂重为 2 N 的钩码，应在 B 点施加___________（填力的方向）、______ N 的力才能使杠杆重新水平平衡。
（4）小华同学完成某次操作后，实验现象如图丙所示，她记录的数据为动力 F1=1.5 N，动力臂 l1=0.1 m，阻力 F2=1 N，则阻力臂 l2=____ m。（5）小华同学在完成规定实验后，她想进一步探究，如果杠杆受到 F2、F3 两个阻力，结果会怎样？ 通过实验，她得到了如图丁所示的结果。根据这个结果，可以初步得出，在这种情况下杠杆的平衡条件为 F1ll=___________。（F1、F2、F3 的力臂分别用 l1、l2、l3 表示）
（6）如图戊所示，在 D 点悬挂钩码，用弹簧测力计在 C 处斜向上拉， 仍使杠杆水平位置平衡，读出弹簧测力计的示数 F1。 若在 C 处，改变弹簧测力计拉力的方向，使方向为竖直向上，也让杠杆在水平位置平衡，此时弹簧测力计的示数F2。 两次弹簧测力计的示数关系为 F1 ____ F2（选填“＞”“＜”或“=”），理由是 ___________________________________________________。
弹簧测力计竖直向上拉比斜向上拉时动力臂大
