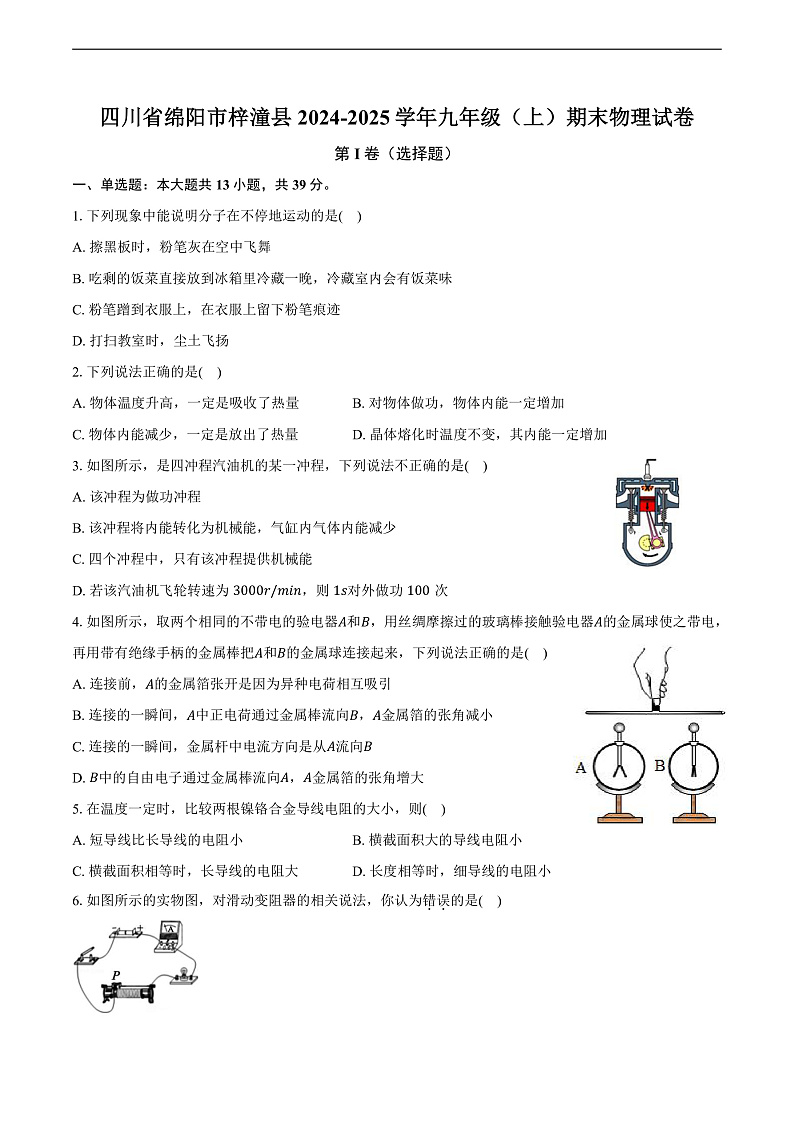

四川省绵阳市梓潼县2024-2025学年九年级（上）期末物理试卷(含解析)

这是一份四川省绵阳市梓潼县2024-2025学年九年级（上）期末物理试卷(含解析)，共16页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
一、单选题：本大题共13小题，共39分。
1.下列现象中能说明分子在不停地运动的是( )
A. 擦黑板时，粉笔灰在空中飞舞
B. 吃剩的饭菜直接放到冰箱里冷藏一晚，冷藏室内会有饭菜味
C. 粉笔蹭到衣服上，在衣服上留下粉笔痕迹
D. 打扫教室时，尘土飞扬
2.下列说法正确的是( )
A. 物体温度升高，一定是吸收了热量B. 对物体做功，物体内能一定增加
C. 物体内能减少，一定是放出了热量D. 晶体熔化时温度不变，其内能一定增加
3.如图所示，是四冲程汽油机的某一冲程，下列说法不正确的是( )
A. 该冲程为做功冲程
B. 该冲程将内能转化为机械能，气缸内气体内能减少
C. 四个冲程中，只有该冲程提供机械能
D. 若该汽油机飞轮转速为3000r/min，则1s对外做功100次
4.如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒接触验电器A的金属球使之带电，再用带有绝缘手柄的金属棒把A和B的金属球连接起来，下列说法正确的是( )
A. 连接前，A的金属箔张开是因为异种电荷相互吸引
B. 连接的一瞬间，A中正电荷通过金属棒流向B，A金属箔的张角减小
C. 连接的一瞬间，金属杆中电流方向是从A流向B
D. B中的自由电子通过金属棒流向A，A金属箔的张角增大
5.在温度一定时，比较两根镍铬合金导线电阻的大小，则( )
A. 短导线比长导线的电阻小B. 横截面积大的导线电阻小
C. 横截面积相等时，长导线的电阻大D. 长度相等时，细导线的电阻小
6.如图所示的实物图，对滑动变阻器的相关说法，你认为错误的是( )

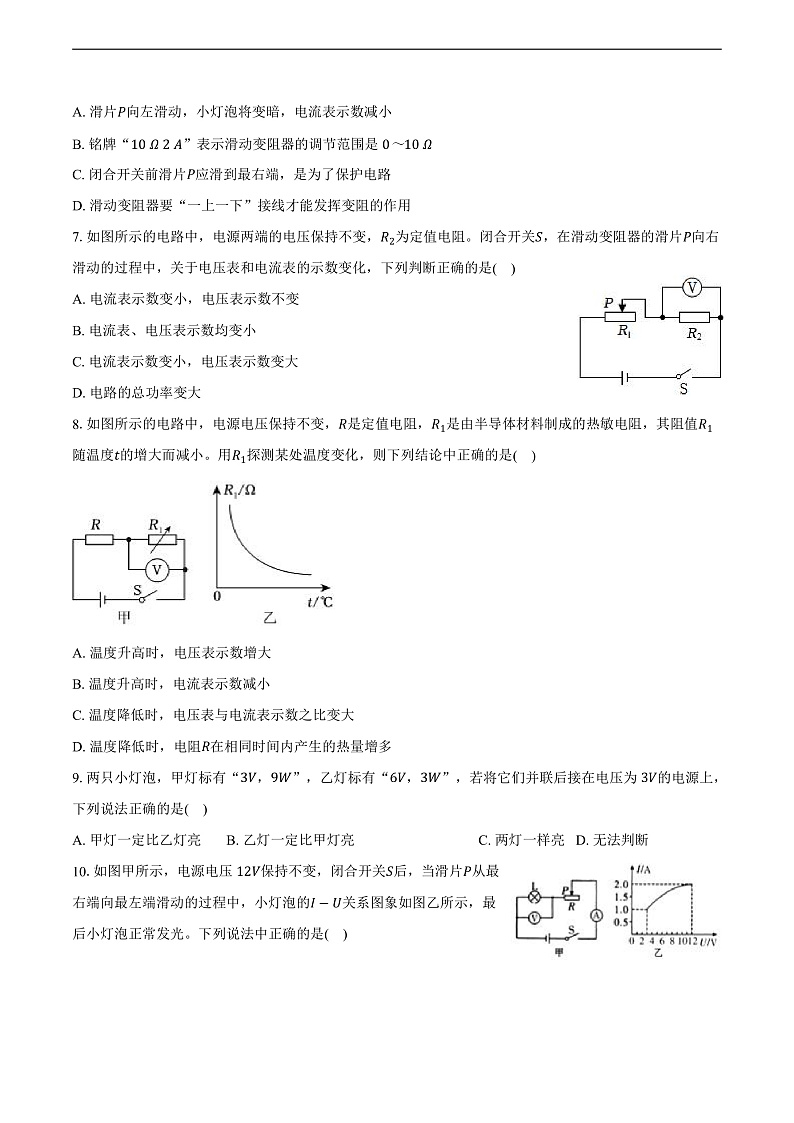

A. 滑片P向左滑动，小灯泡将变暗，电流表示数减小
B. 铭牌“10 Ω 2 A”表示滑动变阻器的调节范围是0～10 Ω
C. 闭合开关前滑片P应滑到最右端，是为了保护电路
D. 滑动变阻器要“一上一下”接线才能发挥变阻的作用
7.如图所示的电路中，电源两端的电压保持不变，R2为定值电阻。闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是( )
A. 电流表示数变小，电压表示数不变
B. 电流表、电压表示数均变小
C. 电流表示数变小，电压表示数变大
D. 电路的总功率变大
8.如图所示的电路中，电源电压保持不变，R是定值电阻，R1是由半导体材料制成的热敏电阻，其阻值R1随温度t的增大而减小。用R1探测某处温度变化，则下列结论中正确的是( )
A. 温度升高时，电压表示数增大
B. 温度升高时，电流表示数减小
C. 温度降低时，电压表与电流表示数之比变大
D. 温度降低时，电阻R在相同时间内产生的热量增多
9.两只小灯泡，甲灯标有“3V，9W”，乙灯标有“6V，3W”，若将它们并联后接在电压为3V的电源上，下列说法正确的是( )
A. 甲灯一定比乙灯亮B. 乙灯一定比甲灯亮C. 两灯一样亮D. 无法判断
10.如图甲所示，电源电压12V保持不变，闭合开关S后，当滑片P从最右端向最左端滑动的过程中，小灯泡的I−U关系图象如图乙所示，最后小灯泡正常发光。下列说法中正确的是( )

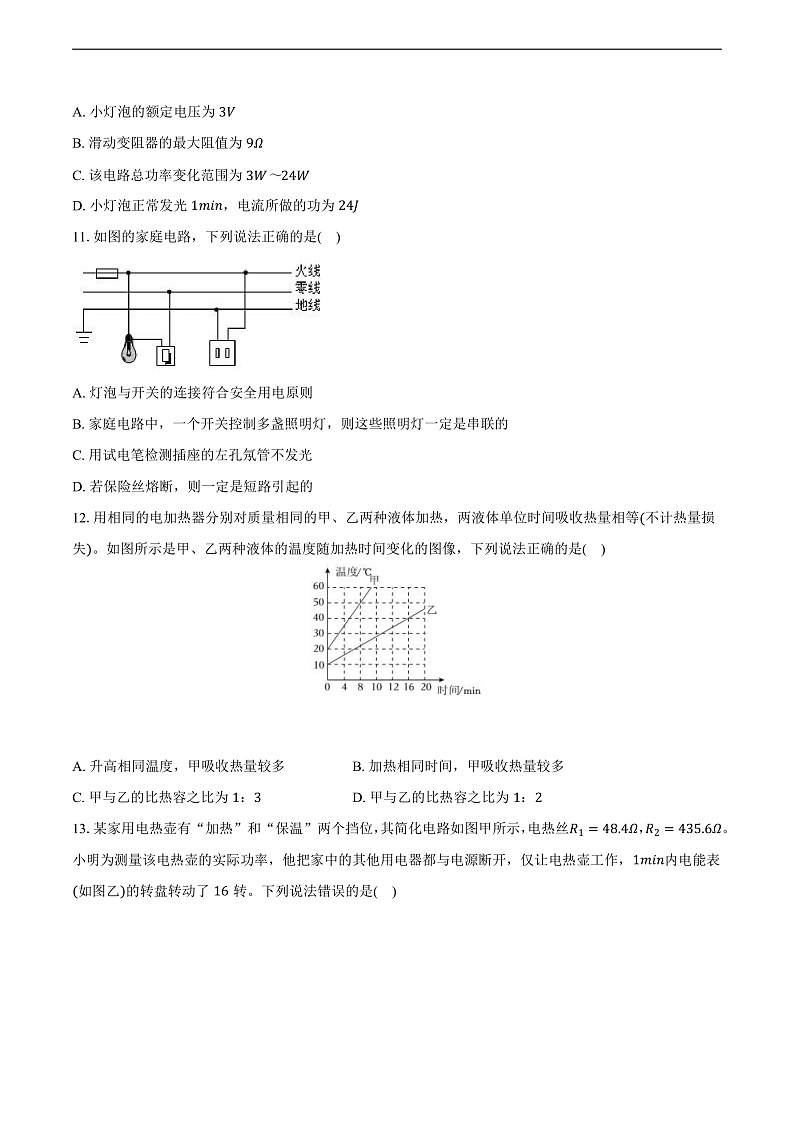

A. 小灯泡的额定电压为3V
B. 滑动变阻器的最大阻值为9Ω
C. 该电路总功率变化范围为3W～24W
D. 小灯泡正常发光1min，电流所做的功为24J
11.如图的家庭电路，下列说法正确的是( )
A. 灯泡与开关的连接符合安全用电原则
B. 家庭电路中，一个开关控制多盏照明灯，则这些照明灯一定是串联的
C. 用试电笔检测插座的左孔氖管不发光
D. 若保险丝熔断，则一定是短路引起的
12.用相同的电加热器分别对质量相同的甲、乙两种液体加热，两液体单位时间吸收热量相等(不计热量损失)。如图所示是甲、乙两种液体的温度随加热时间变化的图像，下列说法正确的是( )
A. 升高相同温度，甲吸收热量较多B. 加热相同时间，甲吸收热量较多
C. 甲与乙的比热容之比为1：3D. 甲与乙的比热容之比为1：2
13.某家用电热壶有“加热”和“保温”两个挡位，其简化电路如图甲所示，电热丝R1=48.4Ω，R2=435.6Ω。小明为测量该电热壶的实际功率，他把家中的其他用电器都与电源断开，仅让电热壶工作，1min内电能表(如图乙)的转盘转动了16转。下列说法错误的是( )
A. 电热壶是利用电流的热效应工作的
B. 开关S接“2”时，电热壶为“保温”挡位
C. 电热壶将1kg的水从25℃加热到75℃，需要正常工作210s[不考虑热量损失，水的比热容c水=4.2×103J/(kg⋅℃)]
D. 测量时电热壶的实际加热功率为1000W
第II卷（非选择题）
二、填空题：本大题共5小题，共20分。
14.某款环保能源汽车——氢能重卡，采用氢燃料发动机获得动力。若某次运输过程中，汽车以300kW的恒定输出功率，在水平公路上匀速直线行驶了20min，汽车发动机的效率为75%。汽车牵引力做的功为______J；若这次行驶过程中消耗的氢能由柴油来提供，至少需要完全燃烧柴油______kg(q柴油=4.0×107J/kg)。
15.如图所示，电源电压恒定，R为定值电阻，R为滑动变阻器，移动滑片P从一端至另一端，R2两端电压U和通过的电流I之间的关系如图乙所示，则则电源电压为______V，R1的阻值为______Ω。
16.城市许多小区安装了公共充电插座，可为电动车充电(如图所示)，这些插座都是______(选填“串联”或“并联”)的；充电过程中，电动车将电能转化为______(选填“机械能”或“化学能”)。
17.在如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S，调节滑动变阻器R′，发现电流表示数从0.1A变为0.3A，电压表示数改变了3V。由此可判断在这一过程中滑动变阻器连入电路的阻值______(选填“变大”、“变小”或“不变”)，定值电阻R的电功率变化了______W。
18.因线路或用电器的绝缘层老化，家庭电路会发生漏电现象，漏电现象严重时会引发用电安全事故。漏电保护器是在用电器发生漏电故障或人体触电时的保护装置，如图所示，未发生漏电时I1=I2，与如果电路中某处发生漏电，即有电流I3通过其他路径流入大地而使I1与I2的差值大于一定值时，漏电保护器会快速自动切断电路，此时I3的值称为动作电流。
(1)关于漏电保护器，下列说法正确的是______。
A.当电路发生短路时，漏电保护器会自动切断电路
B.漏电保护器跳闸后按下试验按钮即可恢复供电
C.正常情况下家庭电路中火线中的电流大于零线中的电流
D.人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
(2)由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反。此时如果将洗衣机的三脚插头插入该插座，漏电保护器______(会/不会)断开。
三、实验探究题：本大题共3小题，共22分。
19.某校兴趣小组的同学们做了如下两个电学实验：甲组在测量额定电压为2.5V小灯泡正常发光时的电阻实验。

(1)闭合开关前，应将滑片移到最______端，闭合开关后，移动滑片使电压表示数为2.5V，此时电流表示数如图乙所示，则小灯泡正常发光时电阻为______Ω(结果保留一位小数)；
(2)甲组同学还测出了小灯泡在不同电压下的电阻，发现差别很大，你认为原因是：______；
(3)在实验过程中，由于操作有误，在未断开开关的情况下，直接将小灯泡从灯座上拔出，那么拔出小灯泡后电压表的示数______(选填“变大”、“变小”或“不变”)。
20.在“测量小灯泡的电功率”的实验中，实验室提供的器材有：小灯泡(额定电压为2.5V，正常发光时灯丝电阻约为9Ω)、电源(电压恒为6V)、电流表、电压表、滑动变阻器、开关各一个，导线若干。
(1)小杨同学检查器材完好后，按图1所示的电路图连接电路，闭合开关前，滑动变阻器的滑片P应置于______(选填“A”或“B”)端。
(2)当闭合开关时，发现电流表指针偏转情况如图2所示，造成这种现象的原因是______。
(3)小杨同学纠正了错误，正确连接好电路，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，请分析出现这种现象的原因是______。
(4)为测量小灯泡的额定功率，接下来的操作应该是调节滑动变阻器，______，读出并记录电流表的示数。
(5)当电压表的示数如图3所示，电路中的电流为0.3A时，则小灯泡的实际功率为______W。
21.小明用图1电路探究“电压一定时，电流与电阻的关系”。

(1)闭合开关，小明发现无论怎样调节滑动变阻器，电流表指针不偏转，电压表指针有明显偏转且保持不变，已知导线及各接线柱连接完好，则电路中出现______故障，故障排除后，移动滑片，使电压表示数为2V，记录电流表示数，多次更换定值电阻重复实验，得到电流I与定值电阻R的倒数关系如图2中图线甲所示，从而得出结论。
(2)实验结束后，小明应先断开开关，再拆除电源两端的导线，在整理器材时，他突然发现电压表指针位置如图3所示。
①小明遗漏的实验操作是______。
②小华通过正确实验操作也进行了上述实验，小明发现他与小华的实验结论一致。遗漏的实验操作并未影响结论，你认为其原因是实验时定值电阻两端电压仍保持为定值。
③小明按正确操作重新进行实验，你认为他得到的电流I与定值电阻R的倒数关系应为图2中的图线______(选填“甲”、“乙”或“丙”)。
四、计算题：本大题共2小题，共19分。
22.小明同学家中某款电磁炉性能的部分参数如表所示：
他用此电磁炉将质量为2kg的水从25℃加热到100℃[c水=4.2×103J/(kg⋅℃)、不计加热过程中的热量损失]求：
(1)水吸收了多少热量？
(2)整个过程消耗了多少电能？
23.如图1所示，小明家新装了一台智能电热马桶盖，他查阅使用说明书发现智能电热马桶盖加热电路有低温、中温、高温三挡并可手动调节，其额定电压为220V。利用所学的电学知识他设计了一个等效电路图，如图2所示，用两个定值电阻R1和R2表示两电热丝，R1=R2=1100Ω，开关S2可分别接a、b或c触点，电路接入家庭电路中时均能正常工作。

(1)分析说明如何控制开关S1和S2，使该加热电路处于高温挡？
(2)低温挡正常工作时的电功率。
(3)小明家的电能表标有“3000r/(kW⋅ℎ)”字样，某次小明观察到电热马桶盖工作1min内电能表的表盘转了4r，则此时电热马桶盖的实际功率是多少？
答案和解析
1.B
【解析】A、擦黑板时，粉笔灰在空中飞舞，这是粉笔灰的机械运动，不是分子的运动，故A错误；
B、吃剩的饭菜直接放到冰箱里冷藏一晚，冷藏室内会有饭菜味，这是饭菜的气味分子扩散的结果，说明分子在不停地做无规则的运动，故B正确；
C、粉笔蹭到衣服上，在衣服上留下粉笔痕迹，不是分子运动，不属于扩散现象，故C错误；
D、打扫教室时，灰尘飞扬，这是灰尘的机械运动，不是分子的运动，故D错误。
故选：B。
2.D
【解析】A、物体温度升高，可能是物体吸收了热量，也可能是对物体做了功，故A错误；
B、对物体做功，物体有可能是发生了形变或产生了机械运动，物体的内能不一定增加，故B错误；
C、物体内能减少，可能是放出了热量，也可能是物体对外做功，故C错误；
D、晶体熔化时吸收热量，温度不变，其内能一定增加，故D正确。
故选：D。
3.D
【解析】A、图中的进气门和排气门关闭，活塞下行，气缸容积变大，所以是做功冲程，故A正确；
B、汽油机的做功冲程将内能转化为机械能，气缸内气体内能减少，故B正确；
C、内燃机的四个冲程中，只有做功冲程对外做功，其它三个冲程是依靠飞轮的惯性工作的，故C正确；
D、四冲程汽油机的飞轮转速为3000r/min，则该飞轮每秒钟转50圈，完成了100个冲程，对外做功25次，故D错误。
故选：D。
4.C
【解析】A、连接前，A的金属箔张开是因为同种电荷相互排斥，故A错误；
BCD、丝绸摩擦过的玻璃棒带正电，缺少电子，当玻璃棒与验电器A接触后，验电器A带正电，缺少电子，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷(自由电子)会转移到A上，因此验电器B的金属箔由于缺少电子，带正电会张开，即B金属箔的张角增大；A上的正电荷减少，A金属箔的张角减小；因为电流的方向与负电荷定向移动的方向相反，所以电流方向是由A到B，故C正确，BD错误。
故选：C。
5.C
【解析】AB、电阻的大小不仅跟导体的材料有关，还跟材料的长度和横截面积大小有关，只根据导线的长度或横截面积无法判定电阻的大小，故AB错误；
C、在温度、横截面积和材料相同时，长度越长，电阻越大，故C正确；
D、在温度、长度和材料相同，导线的横截面积越小，电阻越大，故D错误。
故选：C。
6.A
【解析】A、由图可知，该电路为串联电路，滑片P向左滑动，滑动变阻器接入电路的电阻减小，根据欧姆定律可知，电路中的电流变大，小灯泡将变亮，电流表示数变大，故A错误；
B、滑动变阻器铭牌标有“10Ω 2A”，10Ω表示滑动变阻器连入电路的最大电阻是10Ω，则滑动变阻器的调节范围是0～10Ω，故B正确；
C、为了保护电路，闭合开关前滑片P应滑到阻值最大的右端，故C正确；
D、滑动变阻器接入电路中，采用要“一上一下”的接线方法，故D正确。
故选：A。
7.B
【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
在滑动变阻器的滑片P向右滑动的过程中，R1接入电路中的电阻变大，电路中的总电阻变大，由I=UR可知，电路中的电流变小，即电流表的示数变小；
由U=IR可知，R2两端的电压变小，电压表示数变小；
根据P=UI可知，电路的总功率变小；
综上所述，B正确。
故选：B。
8.C
【解析】由电路图可知，定值电阻与热敏电阻串联，电压表测热敏电阻两端的电压，电流表测电路中的电流。
AB、由图乙可知，当温度升高时，R1的阻值变小，电路中的总电阻变小，由I=UR可知，电路中的电流变大，即电流表的示数变大；由U=IR可知，R两端的电压变大，根据串联电路电压的规律，R1两端的电压减小，即电压表示数减小，故AB错误；
CD、同理可知，温度降低时，R1的阻值变大，电路中的电流变小；根据R=UI可知，电压表与电流表示数比值为R的阻值的大小，所以电压表与电流表示数比值变大；根据Q=I2Rt可知电阻R在相同时间内产生的热量减少，故C正确，D错误。
故选：C。
9.A
【解析】两灯并联后，接在电压为3V的电源上，并联电路各并联支路两端电压相等，所以甲、乙两灯电压均为3V，甲灯标有“3V 9W”，甲两端的电压为额定电压，甲灯正常发光，其实际功率等于额定功率9W，由P=U2R的变形式R=U2P可得，乙灯的电阻：
R乙=U乙2P乙=(6V)23W=12Ω，
乙的实际功率：
P乙实=U2R乙=(3V)212Ω=0.75W
甲灯泡的实际功率大于乙灯泡的实际功率，甲灯比乙灯亮，故A正确，BCD错误。
故选：A。
10.B
【解析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。
A.由题意可知，当滑片P位于最左端时，小灯泡正常发光，此时变阻器接入电路中的电阻为零，通过灯泡的电流最大，
由图乙可知，灯泡两端的电压为12V，即小灯泡的额定电压为12V，故A错误；
B.当滑片P位于最右端时，接入电路中的电阻最大，电路的电流最小，
由图乙可知，灯泡两端的电压UL=3V，电路中的电流I=IL=1A，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
UR=U−UL=12V−3V=9V，
由I=UR可得，滑动变阻器的最大阻值：
R=URI=9V1A=9Ω，故B正确；
C.当滑片P位于最左端时，电路为小灯泡的简单电路，电路中的电流最大，电路的总功率最大，
由图乙可知，通过灯泡的电流IL额=2A，则P大=PL额=UL额IL额=12V×2A=24W，
当滑片P位于最右端时，接入电路中的电阻最大，电路的电流最小，电路的总功率最小，
由图乙可知，灯泡两端的电压UL=3V，电路中的电流I=IL=1A，则P小=UI=12V×1A=12W，
所以，该电路总功率变化范围为12W～24W，故C错误；
D.小灯泡正常发光1min，由P=Wt可得，电流所做的功：
WL=PL额t=24W×60s=1440J，故D错误。
故选：B。
11.C
【解析】A、图中，开关接在零线和灯泡之间，这样开关也能控制灯泡，但是在断开开关时没有切断火线，接触灯泡时容易发生触电事故，不符合安全用电原则，故A错误；
B、一般家庭中都要安装多个照明灯，各照明灯互不影响，因此家庭电路中照明灯是并联的，开关在这些灯的干路上，就可以一个开关控制多盏照明灯，故B错误；
C、插座右孔连接的是火线，用试电笔检测插座的右孔氖管发光，左孔氖管不发光，故C正确；
D、保险丝熔断，可能是短路引起的，也可能是总功率过大引起的，故D错误。
故选：C。
12.D
【解析】A、升高相同的温度，由图像可知，甲加热的时间较短，而液体吸收热量的多少可通过加热时间来体现，因此甲吸收热量较少，故A错误；
B、用相同的电加热器分别对质量相同的甲、乙两种液体加热时，在相同的时间内电热器产生的热量相等，不计热量损失，甲、乙吸收的热量相等，故B错误；
CD、由图像可知，加热时间为8min，甲的温度变化为Δt甲=30℃；加热时间为16min，乙的温度变化为Δt乙=30℃，因两液体单位时间吸收热量相等，
则Q吸乙=2Q吸甲，
由Q吸=cmΔt可得c=Q吸mΔt，因甲、乙质量相同，则甲与乙的比热容之比为：
c甲：c乙=Q吸甲mΔt甲Q吸乙mΔt乙=Q吸甲Δt甲×Δt乙Q吸乙=Q吸甲30℃×30℃2Q吸甲=1：2，
故C错误，D正确。故选：D。
13.D
【解析】A、电水壶属于电热器，利用电流的热效应工作的，故A正确；
B、开关S接“1”时，电路为R1的简单电路，开关S接“2”时，电热丝R1、R2串联；
因为串联电路中的总电阻大于各串联导体的电阻，所以由P=UI=U2R可知，电路为R1的简单电路时，电路中的电阻最小，电功率最大，电热壶为“加热”挡；R1、R2串联时，电路中的电阻最大，电功率最小，此时电热壶为“保温”挡，
因此开关S接“2”时，电热壶为“保温”挡，故B正确；
C、电热壶的正常加热功率：P加热=U2R1=(220V)248.4Ω=1000W，水吸水的热量：Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×1kg×(75℃−25℃)=2.1×105J，
因为不考虑热量损失，所以电热壶加热时消耗的电能：W=Q吸=2.1×105J，
由P=Wt可知，电热壶正常加热的时间：t′=WP加热=2.1×105J1000W=210s，故C正确；
D、1200r/(kW⋅ℎ)表示电路中用电器每消耗1kW⋅ℎ的电能，电能表的转盘转1200转，
电能表的转盘转16r时，电热壶消耗的电能：W实=161200kW⋅ℎ=175kW⋅ℎ，
电热壶的实际功率：P实=W实t=175kW⋅ℎ160ℎ=0.8kW=800W，故D错误。
故选：D。
14.3.6×108 12
【解析】汽车以300kW的恒定输出功率，在水平公路上匀速直线行驶了20min，则汽车牵引力做的功为：
W=Pt=300×103W×20×60s=3.6×108J；
消耗的氢能为：
Q放=Wη=3.6×108J75%=4.8×108J；
若这次行驶过程中消耗的氢能由柴油来提供，则需要完全燃烧柴油的质量为：
m=Q放q柴油=4.8×108J4.0×107J/kg=12kg。
故答案为：3.6×108；12。
15.6 20
【解析】由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑动变阻器接入电路中的电阻为0时，电路中只有R1连入，电路中的电流最大，由图2可知I1=0.3A，
由I=UR可得，电源的电压：
U=I1R1=0.3A×R1 ------------------①
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图2可知，I2=0.1A，U2=4V，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U=I2R1+U2=0.1A×R1+4V----------------------②
因电源的电压不变，
所以，0.3A×R1=0.1A×R1+4V，
解得：R1=20Ω，
电源的电压为：
U=I1R1=0.3A×2Ω0=6V。
故答案为：6；20。
16.并联 化学能
【解析】(1)公共充电插座，自动充电时，它们之间互不影响，所以是并联的；
(2)电池在充电时，将电能转化为化学能。
故答案为：并联；化学能。
17.变小 1.2
【解析】由I=UR可知，电流表示数从0.1A变为0.3A时，电路中的电阻变小，即滑动变阻器接入电路的电阻变小；
当电路中的电流I=0.1A时，电源的电压U=IR+U滑=0.1A×R+U滑；
当电路中的电流I′=0.3A时，电源的电压U=I′R+U滑′=0.3A×R+U滑′；
因电压表示数改变了3V，
所以U滑−U滑′=(U−0.1A×R)−(U−0.3A×R)=3V，
解得：R=15Ω；
定值电阻R电功率的变化量：
ΔP=(I′)2R−I2R=(0.3A)2×15Ω−(0.1A)2×15Ω=1.2W。
故答案为：变小；1.2。
18.D 会
【解析】(1)当火线的电流与零线的电流不相等时漏电保护器起作用；
A、当电路发生短路时，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故A错误；
B、漏电保护器跳闸后，需要检查电路故障，排除故障后，按下复位按钮，才能恢复供电，故B错误；
C、正常情况下家庭电路中火线中的电流等于零线中的电流，故C错误；
D、人站在绝缘物上双手分别触摸火线与零线，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故D正确。
故选：D；
(2)如果将洗衣机的三脚插头插入该插座，洗衣机零线接地，流出电流I2为零，I1和I2的差异很大，漏电保护器立即断开。
故答案为：(1)D；(2)会。
19.左 8.3 小灯泡的电阻随温度的升高而增大 变大
【解析】(1)为了保护电路，闭合开关前，应将滑片移到阻值最大处，即最左端；移动滑片使电压表示数为2.5V，此时电流表示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.3A，则小灯泡正常发光时电阻为：
R=UI=≈8.3Ω；
(2)小灯泡在不同电压下的电阻，发现差别很大，是因为灯丝的电阻与温度有关，随温度的升高而增大；
(3)在实验过程中，由于操作有误，在未断开开关的情况下，直接将小灯泡从灯座上拔出，此时电压表串联在电路中测量电源电压，电压表的示数变大。
故答案为：(1)左；8.3；(2)小灯泡的电阻随温度的升高而增大；(3)变大。
20.B 电流表正负接线柱接反了造成的 小灯泡实际功率太小，不足以让小灯泡发光 使小灯泡两端电压为2.5V 0.72
【解析】(1)闭合开关前，滑动变阻器的滑片在阻值最大处，即B端；
(2)由图2所示电流表可知，测量电流过程中，电流表指针反向偏转，这是由于电流表正负接线柱接反了造成的；
(3)(4)闭合开关，发现小灯泡不亮，但电流表和电压表示数均较小，则说明滑动变阻器的电阻较大，使得灯泡的实际功率太小造成；
要想测量小灯泡的额定功率，此时应减小滑动变阻器的阻值，使小灯泡两端电压为2.5V；
(5)电压表选择0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压表的示数为2.4V，
小灯泡的实际功率为：P=UI=2.4V×0.3A=0.72W。
故答案为：(1)B；(2)电流表正负接线柱接反了造成的；(3)小灯泡实际功率太小，不足以让小灯泡发光；(4)使小灯泡两端电压为2.5V；(5)0.72。
21.定值电阻断路 电压表调零 乙
【解析】(1)闭合开关，电流表指针不偏转，故障可能是断路；电压表指针有明显偏转，说明与电源连通，故故障在与电压表并联的部分，即可能是定值电阻断路；
(2)①在整理器材时，他突然发现电压表指针位置如图3所示，遗漏的实验操作是需要调零；
③正确操作重新进行实验，电压表示数比之前增大，则电流与电阻倒数，即IR增大，故应选乙。
故答案为：(1)定值电阻断路；(2)①电压表调零；③乙。
22【解析】.(1)水吸收的热量：
Q吸=c水mΔt=4.2×103J/(kg⋅℃)×2kg×(100℃−25℃)=6.3×105J；
(2)由η=Q吸W可得，
消耗的电能：W=Q吸η=6.3×105J90%=7×105J。
答：(1)水吸收了6.3×105J的热量；
(2)整个过程消耗了7×105J的电能。
23.【解析】(1)当开关S1闭合，S2接b时只有R1工作，当开关S1断开，S2接c时两电阻串联，当S1闭合，S2接a时，两电阻并联；
根据串并联电路的电阻特点，电阻串联时的总电阻最大，电阻并联时的总电阻最小；
则当S1闭合，S2接a时，两电阻并联，此时电路中的总电阻最小，根据P=U2R可知，电压一定时，电路中的总电阻最小，电路的总功率最大，加热电路处于高温挡；
(2)当开关S1断开，S2接c时两电阻串联，根据P=U2R可知，电压一定时，电路中的总电阻最大，电路的总功率最小，加热电路处于低温挡；
低温挡正常工作时的电功率：P低=U2R=U2(R1+R2)=(220V)2(1100Ω+1100Ω)=22W；
(3)3000r/(kW⋅ℎ)表示电路中用电器每消耗1kW⋅ℎ的电能，电能表的转盘就转过3000r。
转盘转过4转，电热马桶盖消耗的电能：W=4r3000r/(kW⋅ℎ)=43000kW⋅ℎ=4800J；
此时电热马桶盖的实际功率：P实=Wt=4800J1×60s=80W。
答：(1)当S1闭合，S2接a时，加热电路处于高温挡；
(2)低温挡正常工作时的电功率为22W；
(3)此时电热马桶盖的实际功率是80W。
额定电压
功率调节范围
温度调节范围
热效率
220V
400W～1600W
80℃～240℃
90%
