2024九年级物理上册第十二章电压和电阻全章易错集训习题课件鲁科版五四制

这是一份2024九年级物理上册第十二章电压和电阻全章易错集训习题课件鲁科版五四制，共11页。

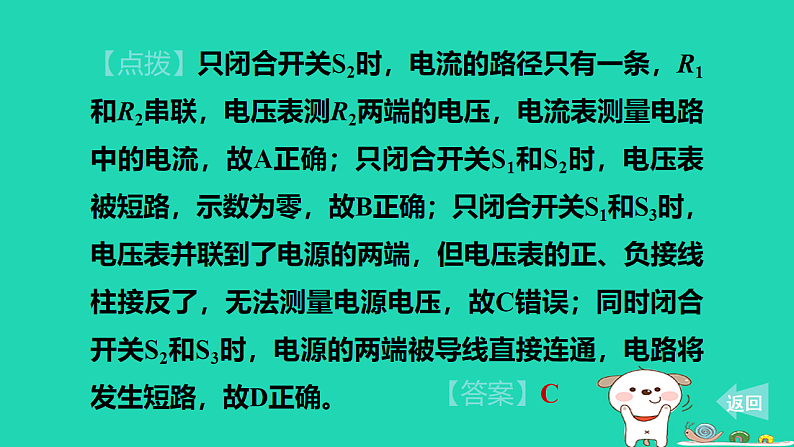

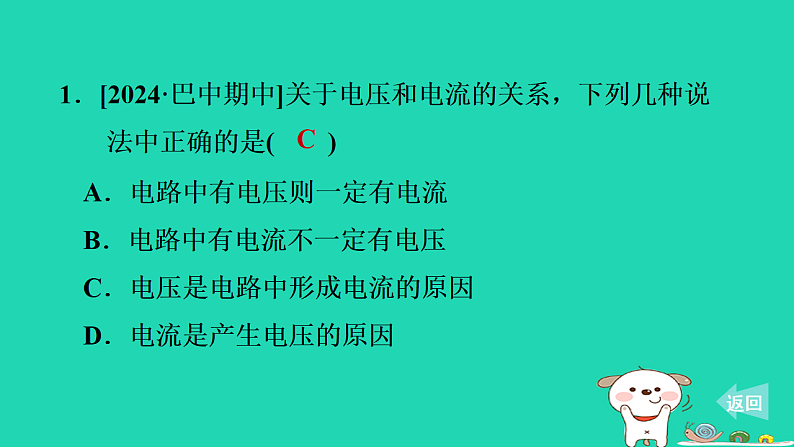

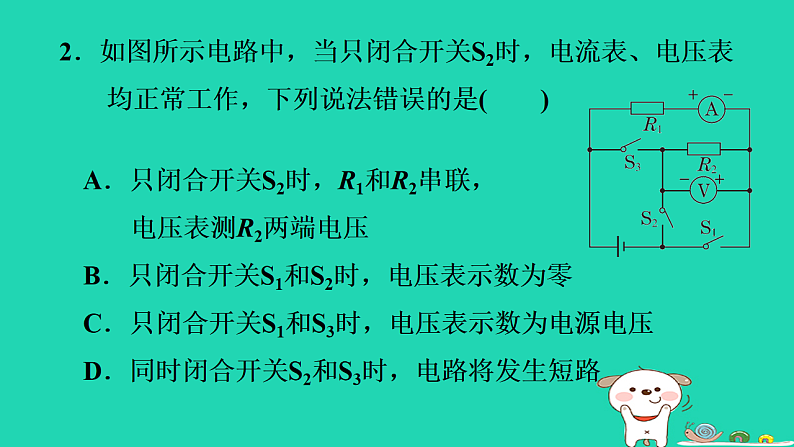

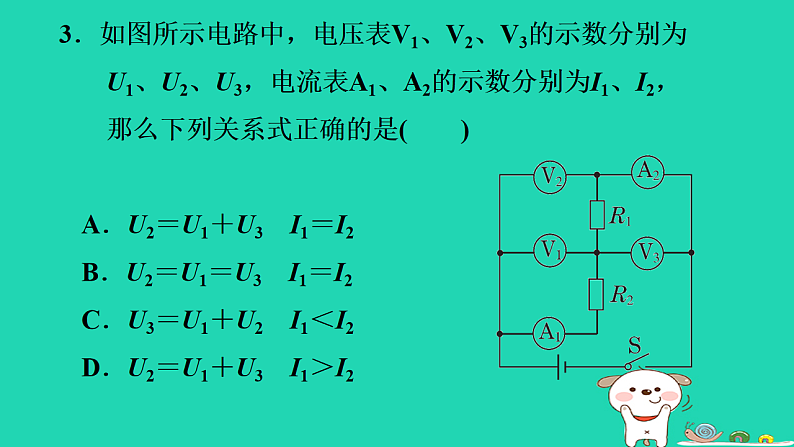

鲁科五四版 九年级上第十二章 电压和电阻全章易错集训1．[2024·巴中期中]关于电压和电流的关系，下列几种说法中正确的是(　　)A．电路中有电压则一定有电流B．电路中有电流不一定有电压C．电压是电路中形成电流的原因D．电流是产生电压的原因 返回C2．如图所示电路中，当只闭合开关S2时，电流表、电压表均正常工作，下列说法错误的是(　　)A．只闭合开关S2时，R1和R2串联，电压表测R2两端电压B．只闭合开关S1和S2时，电压表示数为零C．只闭合开关S1和S3时，电压表示数为电源电压D．同时闭合开关S2和S3时，电路将发生短路 返回【点拨】只闭合开关S2时，电流的路径只有一条，R1和R2串联，电压表测R2两端的电压，电流表测量电路中的电流，故A正确；只闭合开关S1和S2时，电压表被短路，示数为零，故B正确；只闭合开关S1和S3时，电压表并联到了电源的两端，但电压表的正、负接线柱接反了，无法测量电源电压，故C错误；同时闭合开关S2和S3时，电源的两端被导线直接连通，电路将发生短路，故D正确。【答案】C3．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式正确的是(　　)A．U2＝U1＋U3　I1＝I2B．U2＝U1＝U3　I1＝I2C．U3＝U1＋U2　I1＜I2D．U2＝U1＋U3　I1＞I2 返回【点拨】由电路图可知，电流从电源的正极出发，依次经电流表A1、两个电阻、电流表A2、开关回到电源的负极，即电路只有一条路径，两电阻串联，且两电流表均测电路中的电流。根据串联电路中各处的电流相等可知，电流表的示数关系为I1＝I2；电压表V1测R2两端的电压，电压表V2测电源电压，电压表V3测R1两端的电压；由串联电路的电压规律可知，电压表的示数关系为U2＝U1＋U3。【答案】A4．[2023·成都期中]如图所示，R1是一块合金导体，将其按照图甲的方式连入电路中，闭合开关，电流表的示数为I，将另一块相同的导体R2与R1按照乙图方式接入电路，下列说法正确的是(　　)A．闭合开关，此时电流表的示数大于IB．闭合开关，此时电流表的示数等于IC．将导体R1按照丙图中不同的方式连入电路，电阻最小的接法是上下D．将导体R1按照丙图中不同的方式连入电路，电阻最小的接法是前后 返回【点拨】由题可知，将另一块相同的导体R2与R1按照乙图方式接入电路，相当于将两个电阻串联，长度变长，电阻变大，故电路中的电流变小，电流表的示数会变小，即小于I，故A、B错误；要使R1接入电路的电阻最小，则需使R1接入电路的长度最短、横截面积最大，分析丙图中不同的连接方式可知，上下接法符合要求，故C正确，D错误。【答案】C5．如图所示是小明连接的用滑动变阻器调节灯泡亮度的电路，在使用过程中，小明分别遇到以下问题，请分析其中的原因。(1)现象：灯泡很亮，移动滑动变阻器，灯泡亮度不变。原因：____________________________________。(2)现象：灯泡很暗，移动滑动变阻器，灯泡亮度不变。原因：_____________________________________。(3)现象：灯泡不发光，电压表有示数，电流表无示数。原因：____________。滑动变阻器接入的是上面的两个接线柱滑动变阻器接入的是下面的两个接线柱灯泡断路 返回
