2024九年级物理上册第十二章电压和电阻专题特训四含电表电路的分析与计算习题课件鲁科版五四制

这是一份2024九年级物理上册第十二章电压和电阻专题特训四含电表电路的分析与计算习题课件鲁科版五四制，共27页。

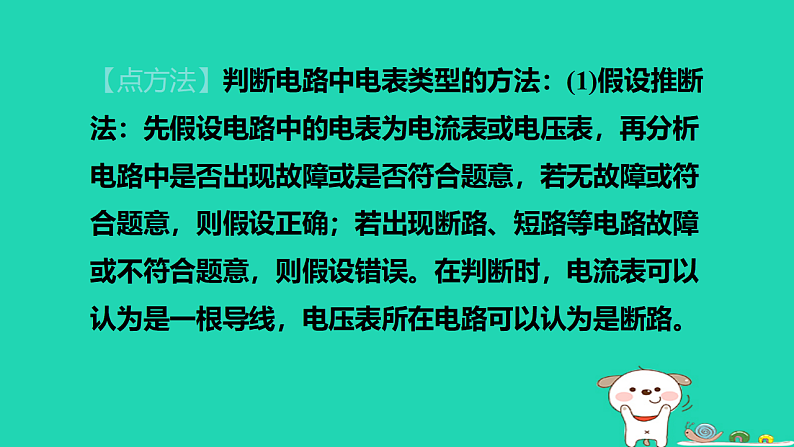

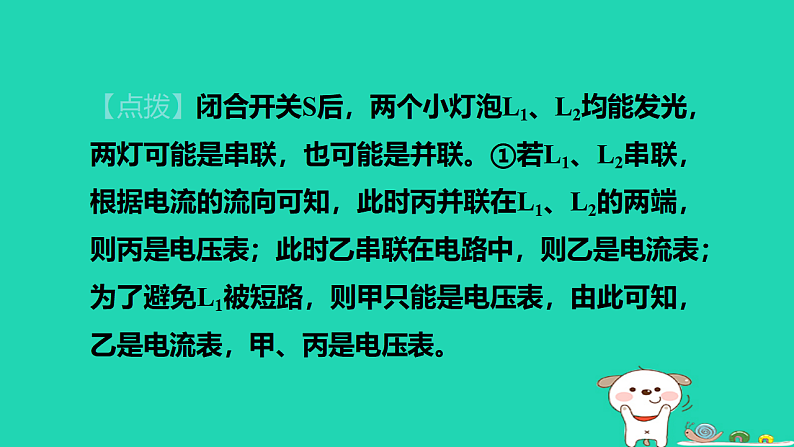

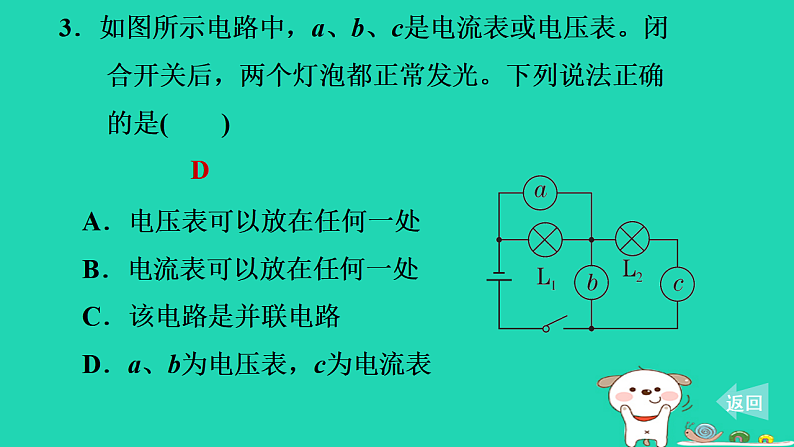

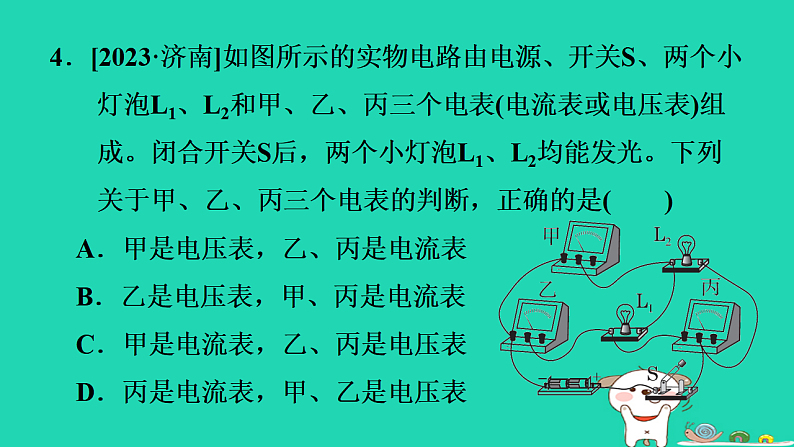

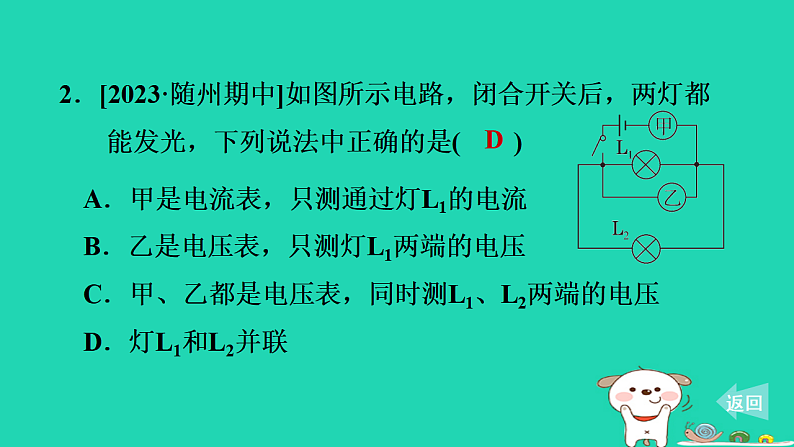

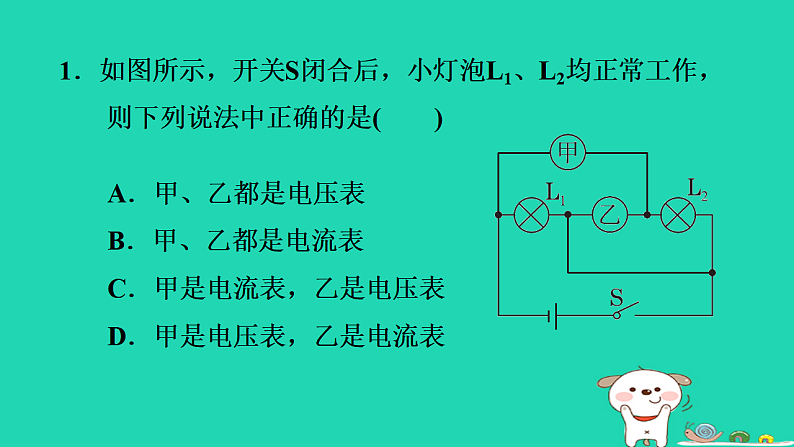

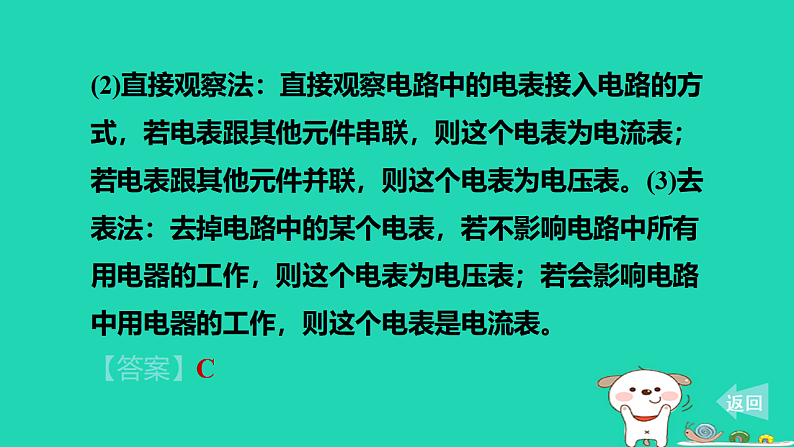

鲁科五四版 九年级上第十二章 电压和电阻专题特训四　含电表电路的分析与计算1．如图所示，开关S闭合后，小灯泡L1、L2均正常工作，则下列说法中正确的是(　　)A．甲、乙都是电压表B．甲、乙都是电流表C．甲是电流表，乙是电压表D．甲是电压表，乙是电流表【点方法】判断电路中电表类型的方法：(1)假设推断法：先假设电路中的电表为电流表或电压表，再分析电路中是否出现故障或是否符合题意，若无故障或符合题意，则假设正确；若出现断路、短路等电路故障或不符合题意，则假设错误。在判断时，电流表可以认为是一根导线，电压表所在电路可以认为是断路。 返回(2)直接观察法：直接观察电路中的电表接入电路的方式，若电表跟其他元件串联，则这个电表为电流表；若电表跟其他元件并联，则这个电表为电压表。(3)去表法：去掉电路中的某个电表，若不影响电路中所有用电器的工作，则这个电表为电压表；若会影响电路中用电器的工作，则这个电表是电流表。【答案】C2．[2023·随州期中]如图所示电路，闭合开关后，两灯都能发光，下列说法中正确的是(　　)A．甲是电流表，只测通过灯L1的电流B．乙是电压表，只测灯L1两端的电压C．甲、乙都是电压表，同时测L1、L2两端的电压D．灯L1和L2并联 返回D3．如图所示电路中，a、b、c是电流表或电压表。闭合开关后，两个灯泡都正常发光。下列说法正确的是(　　)A．电压表可以放在任何一处B．电流表可以放在任何一处C．该电路是并联电路D．a、b为电压表，c为电流表 返回D4．[2023·济南]如图所示的实物电路由电源、开关S、两个小灯泡L1、L2和甲、乙、丙三个电表(电流表或电压表)组成。闭合开关S后，两个小灯泡L1、L2均能发光。下列关于甲、乙、丙三个电表的判断，正确的是(　　)A．甲是电压表，乙、丙是电流表B．乙是电压表，甲、丙是电流表C．甲是电流表，乙、丙是电压表D．丙是电流表，甲、乙是电压表【点拨】闭合开关S后，两个小灯泡L1、L2均能发光，两灯可能是串联，也可能是并联。①若L1、L2串联，根据电流的流向可知，此时丙并联在L1、L2的两端，则丙是电压表；此时乙串联在电路中，则乙是电流表；为了避免L1被短路，则甲只能是电压表，由此可知，乙是电流表，甲、丙是电压表。 返回②若L1、L2并联，根据电流的流向可知，乙只能是电压表，丙串联在L1的支路中，则丙是电流表；甲串联在干路中，则甲是电流表，由此可知，乙是电压表，甲、丙是电流表。结合选项可知，只有B选项正确。【答案】B5．[2023·威海期中]如图所示，已知两个灯泡 L1 和 L2 是串联的，请在三个“○”中填上适当的电表符号(电流表或电压表)。 返回【解】如图所示。6．[2023·淄博]模拟请你仔细观察并分析电路图，下列说法正确的是(　　)A．两灯串联，两电压表示数相同B．两灯并联，两电压表示数不同C．两灯串联，两电压表示数不同D．两灯并联，两电压表示数相同【点拨】由电路图可知，电流从电源正极流出，依次流过开关、灯泡L1、灯泡L2后流回电源负极，即两灯串联，电压表V1测电源电压，电压表V2测灯泡L2两端的电压，由串联电路电压规律可知，电压表V1示数大于电压表V2示数。故ABD错误，C正确。 返回【答案】C7．[2023·益阳改编]如图所示电路中，电源电压保持不变，先闭合开关S1，再闭合开关S2后，电流表和电压表的示数变化的情况是(　　)A．电流表示数增大，电压表示数不变B．电流表示数增大，电压表示数减小C．电流表示数减小，电压表示数增大D．电流表示数不变，电压表示数增大【点拨】先闭合开关S1，电路中只有灯泡L2工作，电流表测量电路中的电流，电压表测量电源电压；再闭合S2后，两灯泡并联，电流表测量干路的电流，电压表仍测量电源电压；由于电源电压不变，所以在这个过程中，电压表示数不变；由于并联电路各支路互不影响，所以通过L2的电流不变，并联电路干路电流等于各支路电流的和，所以先闭合开关S1，再闭合S2后，电流表示数变大，故A正确，BCD 错误。 返回【答案】A8．如图所示，开关S闭合时，电压表V1的读数为4 V，电压表V2的读数为6 V，如果把电压表V1换成电流表A1，电压表V2换成电流表A2，电流表A换成电压表V，则电压表V的读数为(　　)A．10 V B．6 V C．4 V D．2 V【点拨】由电路图可知，两灯泡串联，电压表V1测L1两端的电压，电压表V2测L2两端的电压，电流表测电路中的电流。因串联电路中总电压等于各分电压之和，则电源的电压U＝U1＋U2＝4 V＋6 V＝10 V。若把电压表V1换成电流表A1，电压表V2换成电流表A2，电流表A换成电压表V，则两灯泡并联，电流表A1测L2支路的电流，A2测L1支路的电流，电压表测电源电压，由于电源电压不变，则此时电压表的示数为10 V，A正确，BCD错误。 返回【答案】A9．[2023·达州]如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是(　　)A．灯泡L1和L2发光时，两灯并联B．灯泡熄灭是由于灯L2断路造成的C．灯泡熄灭是由于灯L1断路造成的D．灯泡熄灭是由于灯L2短路造成的【点拨】由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量L1两端的电压，电压表示数小于电源电压，A错误；某灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象，电压表的示数比原来还大，说明电压表和电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L1断路，B、D错误，C正确。 返回【答案】C10．如图所示电路，电源电压保持不变为12 V，闭合开关S时，V1的示数为6 V，V2的示数为9.8 V，其中V1测量________两端的电压，V2测量________两端的电压，则小灯泡L2两端的电压为________V。L1和L2L2和L33.8【点拨】由图可知，L1、L2、L3串联，V1测L1和L2两端电压，V2测L2和L3两端电压。设三个灯泡的电压分别为U1、U2、U3，所以有：U1＋U2＋U3＝12 V①，U1＋U2＝6 V②，U2＋U3＝9.8 V③，联立①②③，解得U2＝3.8 V。 返回11．如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6 V，则电源电压为________V；当S1、S3断开，S2闭合时，电压表示数为4 V，则L1两端的电压为________V；当S1、S3闭合，S2断开时，电流表A和 A1的示数分别为0.9 A和0.6 A，则通过L2的电流为________A。620.3【点拨】当S2、S3闭合，S1断开时，灯泡L1被短路，电路中只有L2，如图甲所示，电压表示数为6 V，即电源电压为6 V；当S1、S3断开，S2闭合时，两灯泡串联，电压表测L2的电压，如图乙所示，此时电压表示数为4 V，根据串联电路电压的规律，则L1两端的电压U1＝U－U2＝6 V－4 V＝2 V；当S1、S3闭合，S2断开时，两灯泡并联，如图丙所示，电流表 A测总电流，电流表A1测通过L1的电流，根据并联电路电流的规律可得，通过L2的电流I2＝I－I1＝0.9 A－0.6 A＝0.3 A。 返回12．[2023·日照五校联考]如图所示的电路，电源电压恒定不变。(1)当a、b都是电压表时，闭合开关S1和S2，a 、b的示数分别是6 V、3．5 V，那么灯L1、L2两端的电压各是多少？【解】当a、b都是电压表时，闭合开关S1和S2，灯泡L1与L2串联，电压表a测量电源电压，电压表b测量灯泡L2两端的电压；由a、b两表的示数可知，电源电压U＝6 V，U2＝3.5 V，因为串联电路的总电压等于各用电器两端的电压之和，所以灯L1两端的电压：U1＝U－U2＝6 V－3.5 V＝2.5 V。(2)当a、b都是电流表时，断开开关S2，闭合开关S1，a、的示数分别是0.22 A、0.5 A，那么通过灯L1、L2的电流各是多少？此时灯L1两端的电压是多少？ 返回【解】当a、b都是电流表时，断开开关S2，闭合开关S1，灯泡L1与L2并联，电流表a测量通过L2的电流，电流表b测量干路中的电流。由a、b两表的示数可知，I＝0.5 A，I2＝0.28 A，因为并联电路中干路电流等于各支路电流之和，所以通过灯L1的电流：I1＝I－I2＝0.5 A－0.22 A＝0.28 A。根据并联电路的电压关系可知，灯L1两端的电压等于电源电压，即 U1′＝U＝6 V。
