2024九年级物理上册第十五章安全用电15.1家庭电路习题课件鲁科版五四制

这是一份2024九年级物理上册第十五章安全用电15.1家庭电路习题课件鲁科版五四制，共22页。

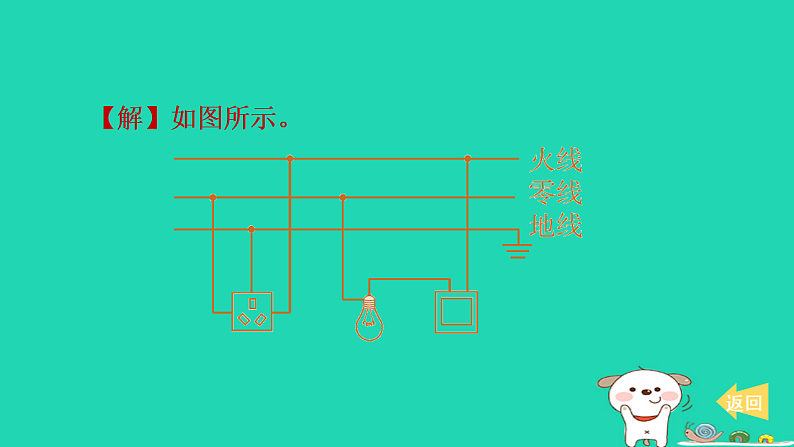

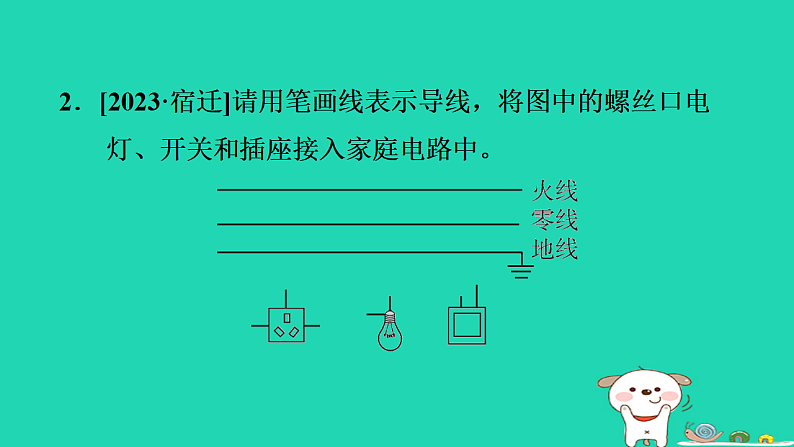

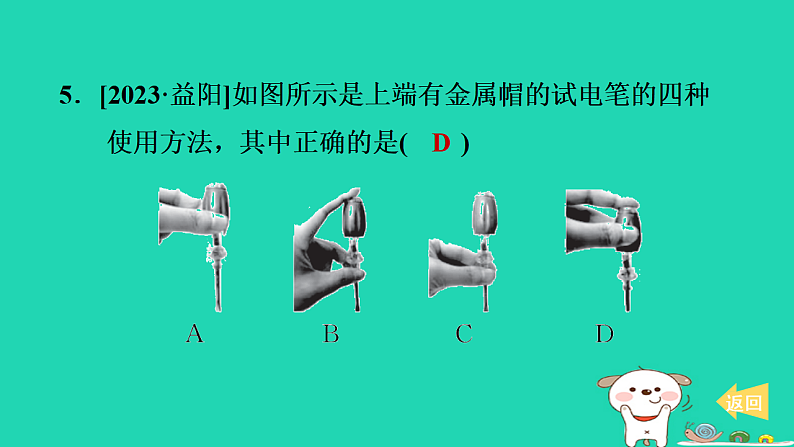

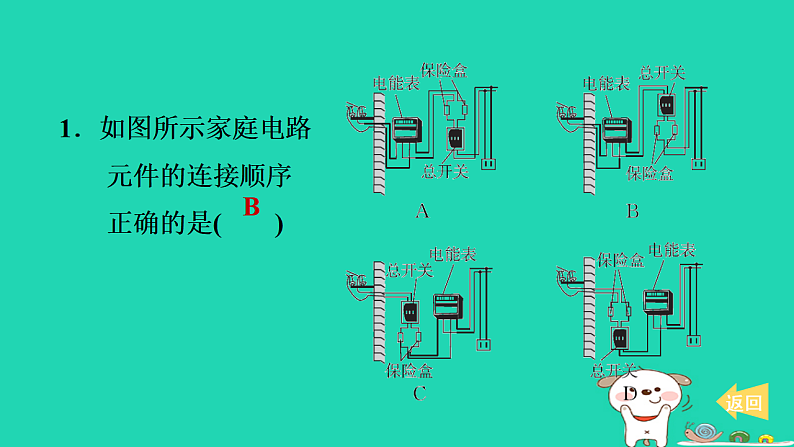

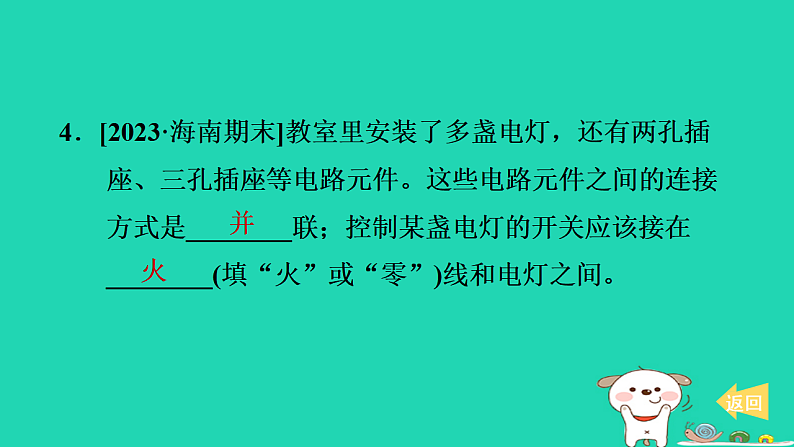

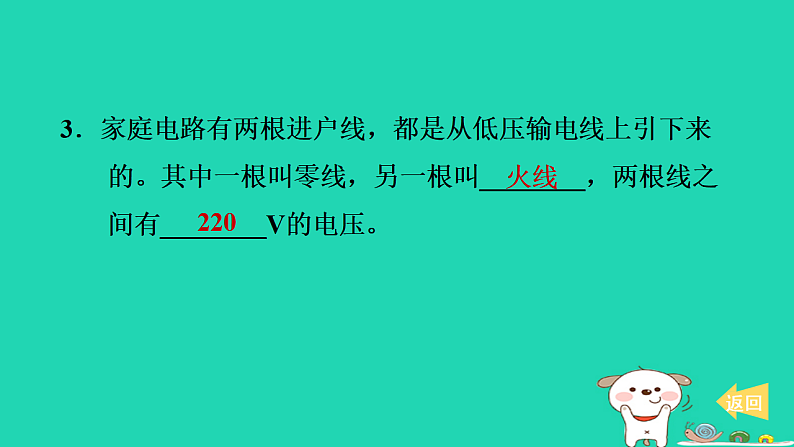

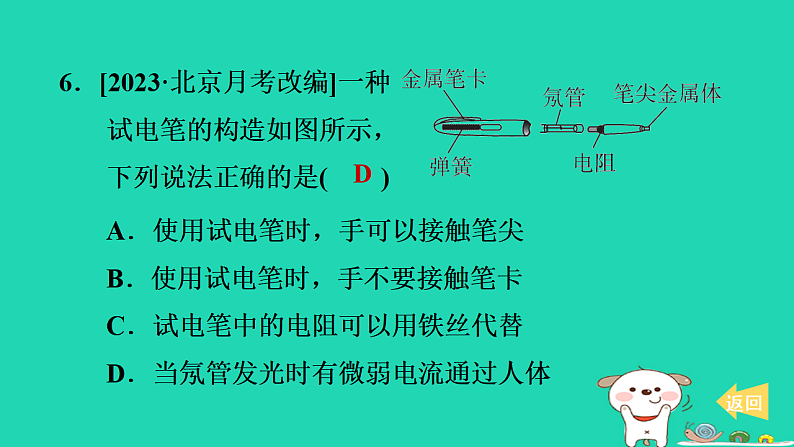

鲁科五四版 九年级上第十五章 安全用电第一节 家庭电路1．如图所示家庭电路元件的连接顺序正确的是(　　) 返回B2．[2023·宿迁]请用笔画线表示导线，将图中的螺丝口电灯、开关和插座接入家庭电路中。 返回【解】如图所示。3．家庭电路有两根进户线，都是从低压输电线上引下来的。其中一根叫零线，另一根叫________，两根线之间有________V的电压。 返回火线2204．[2023·海南期末]教室里安装了多盏电灯，还有两孔插座、三孔插座等电路元件。这些电路元件之间的连接方式是________联；控制某盏电灯的开关应该接在________(填“火”或“零”)线和电灯之间。 返回并火5．[2023·益阳]如图所示是上端有金属帽的试电笔的四种使用方法，其中正确的是(　　) 返回D6．[2023·北京月考改编]一种试电笔的构造如图所示，下列说法正确的是(　　)A．使用试电笔时，手可以接触笔尖B．使用试电笔时，手不要接触笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体 返回D7．[2023·德州期末]如图是家庭电路中的三孔插座和三线插头。下列说法正确的是(　　)A．三线插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插头插入插座时，用电器外壳先接地 返回D8．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A和________(填“B”或“C”)两处的电流不相等时，会迅速切断电路，从而起到保护作用。当家电维修人员站在地上因接触图中C处而不慎触电时，漏电保护器________(填“会”或“不会”)切断电路。若人体电阻为5 kΩ，触电时通过人体的电流为________mA。B会44 返回9．[2023·南充]如图为某同学设计的部分家庭电路示意图，其中连接不正确的是(　　)A．带开关的灯泡 B．双孔插座C．空气开关 D．三孔插座 返回A10．[2023·常州]如图所示的家庭电路中，正常发光的灯L突然熄灭，电工用试电笔分别检测a、b、c、d四点，发现a、b两点氖管都发光，c、d两点氖管都不发光，若电路只有一处故障，则可能是(　　)A．火线上保险丝断了B．开关S处断路C．灯泡灯丝断了D．导线c、d间断路 返回【点拨】用试电笔检测a点时氖管发光，说明火线正常，A错误；检测b点时氖管发光，说明b点通过开关与火线相连，开关S正常，B错误；检测c点时氖管不发光，说明c点与b点之间断路，c点不与火线相连，C正确；若导线c、d间断路，则bc段正常，检测c点时氖管应该发光，D错误。【答案】C11．志愿者小亮正在为社区老人家里更换灯泡，操作流程要求符合安全用电原则，则步骤为____________→摘下灯罩→____________→通电测试。 返回切断电源更换灯泡12．[2023·青岛期末]如图是家庭电路中的插座，闭合开关d，插孔能提供电压。(1)两个用电器同时插在该插座上，它们的连接方式是________联。(2)开关d要接在_____(填“火”或“零”)线与插座之间。(3)将试电笔分别插入插孔b、c中，插孔______能使试电笔氖管发光。(4)插孔a中的金属片通过相应插头上的导线与用电器的____________相连。 返回并火c金属外壳13．[2023·泰州三模]燃气安全检查过程中，技术人员在某住户家中用试电笔检测金属燃气管道，发现：闭合厨房开关S，灯L亮，试电笔氖管发光；断开厨房开关S，灯L熄灭，试电笔氖管不发光。该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是(　　)【点拨】开关闭合，灯亮，试电笔氖管发光，说明导线绝缘皮破损处与管道的接触点在火线与灯之间，故A、B不符合题意；开关断开，试电笔氖管不发光，说明此时管道与火线断开，故导线绝缘皮破损处与管道的接触点在开关与灯泡之间，故C符合题意，D不符合题意。【答案】C 返回14．为了安全用电，在家庭电路设计安装中常使用漏电保护器。家庭电路漏电时，通过火线和零线的电流不相等(如图中虚线框内A、B两点电流不相等)，漏电保护器中检测装置检测到这一差异后，便切断电源，起到保护作用。当开关S________(填“断开”或“闭合”)时，能模拟用电器的漏电，此时通过A、B两处的电流IA________(填“>”“＝”或“
