2024九年级物理上册第十五章安全用电期末复习专题习题课件鲁科版五四制

这是一份2024九年级物理上册第十五章安全用电期末复习专题习题课件鲁科版五四制，共21页。

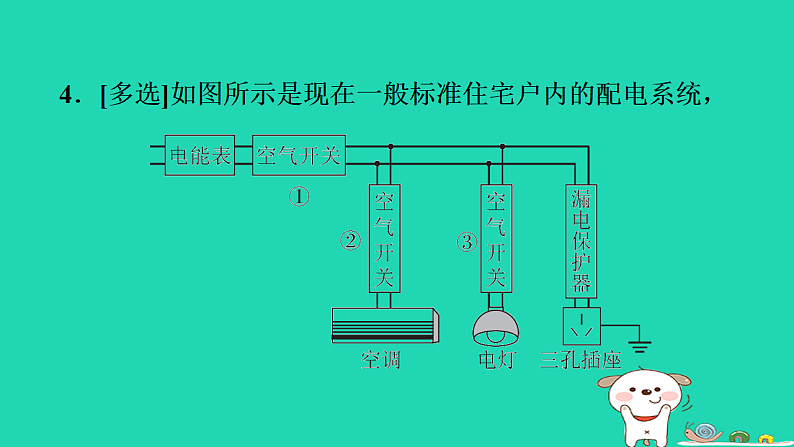

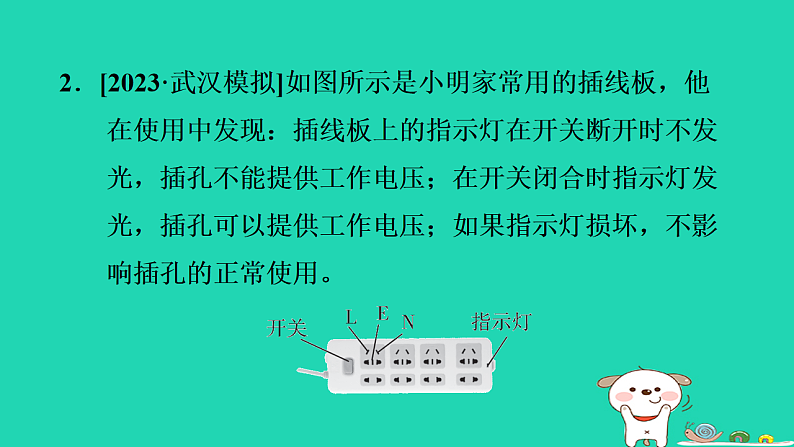

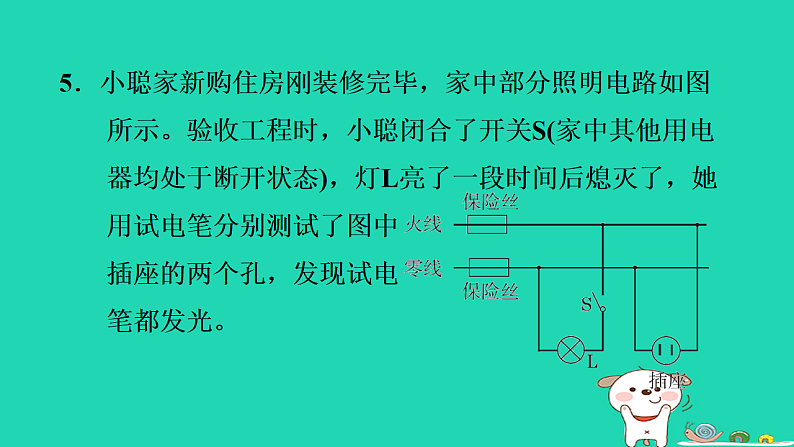

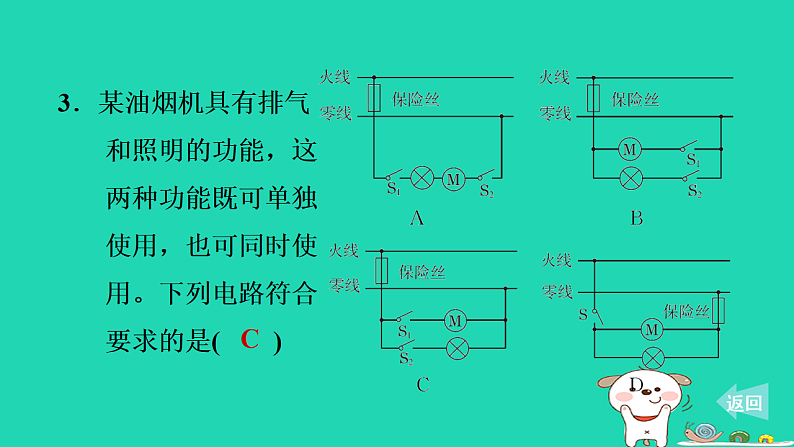

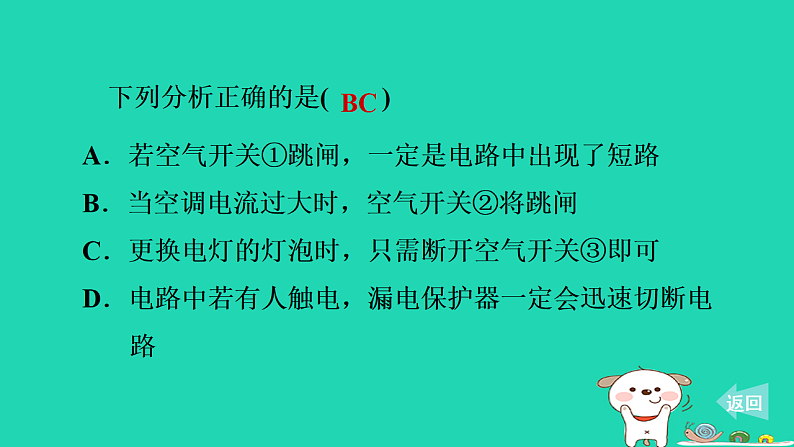

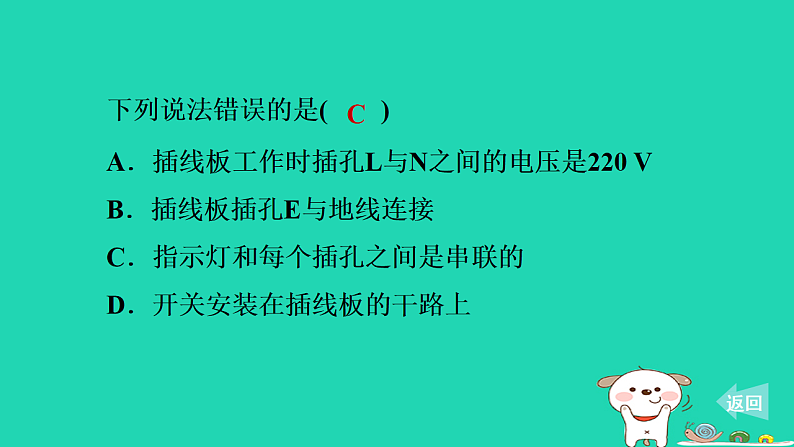

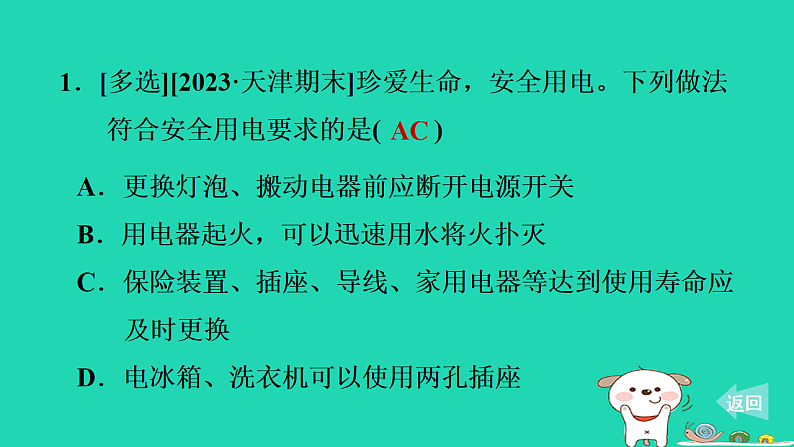

鲁科五四版 九年级上期末复习专题第十五章 安全用电1．[多选][2023·天津期末]珍爱生命，安全用电。下列做法符合安全用电要求的是(　　)A．更换灯泡、搬动电器前应断开电源开关B．用电器起火，可以迅速用水将火扑灭C．保险装置、插座、导线、家用电器等达到使用寿命应及时更换D．电冰箱、洗衣机可以使用两孔插座AC 返回2．[2023·武汉模拟]如图所示是小明家常用的插线板，他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，不影响插孔的正常使用。下列说法错误的是(　　)A．插线板工作时插孔L与N之间的电压是220 VB．插线板插孔E与地线连接C．指示灯和每个插孔之间是串联的D．开关安装在插线板的干路上C 返回3．某油烟机具有排气和照明的功能，这两种功能既可单独使用，也可同时使用。下列电路符合要求的是(　　)C 返回4．[多选]如图所示是现在一般标准住宅户内的配电系统，下列分析正确的是(　　)A．若空气开关①跳闸，一定是电路中出现了短路B．当空调电流过大时，空气开关②将跳闸C．更换电灯的灯泡时，只需断开空气开关③即可D．电路中若有人触电，漏电保护器一定会迅速切断电路BC 返回5．小聪家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，小聪闭合了开关S(家中其他用电器均处于断开状态)，灯L亮了一段时间后熄灭了，她用试电笔分别测试了图中插座的两个孔，发现试电笔都发光。她断开开关S，再次用试电笔测试插座的两个孔，她将观察到(假设故障只有一处)(　　)A．只有测试左边的孔时，试电笔才发光B．只有测试右边的孔时，试电笔才发光C．测试两孔时，试电笔都发光D．测试两孔时，试电笔都不发光B 返回6．[2024·呼伦贝尔期末]生活中常买到一种劣质导线，对于长度相等的标准导线和劣质导线，在通有相同电流的情况下，相同时间内劣质导线产生较多的热量，它的__________比标准导线小。家庭电路中使用的各种保险丝应该使用电阻比较__________、熔点比较低的材料制作。横截面积 返回大7．[2023·济南期末]从发电站到用电地区，通常都有一段相当长的距离。为减少远距离输电中的电能损失，可采用________输电。输电线都架得很高，是为了防止___________(填“电弧触电”或“跨步电压触电”)。 返回高压电弧触电8．如图所示，正确使用试电笔的是________。当试电笔插入插座左孔时，氖管不亮；当它插入右孔时，氖管发亮，则火线连接了插座的_________(填“左”或“右”)孔。 返回乙右9．[2023·沈阳期末]如图所示情景中，不会发生触电事故的是图_______；发生触电事故时漏电保护器不会跳闸的是图_______(前两空均填图序)，发生触电事故时电路中的空气开关_______(填“会”或“不会”)跳闸。 返回乙、丙甲不会10．[2023·营口]家庭电路的部分电路图如图所示(电路连接正确)。根据电路图可以判断，甲、乙两根进户线中________是火线。只闭合开关S1，灯L1正常发光，此时用试电笔接触a点，试电笔的氖管________(填“发光”或“不发光”)；再闭合开关S2，灯L1马上熄灭，则故障原因可能是灯L2_____(填“短路”或“断路”)。 返回甲不发光短路11．[2023·盐城]如图所示是厨房里用开关控制的三孔插座，用笔画线代替导线将其接入电路中。 返回【解】如图所示。12．[2023·烟台期]楼道里的灯一直亮着会造成电能浪费，可以在电路中接入光控开关和声控开关自动控制灯泡的亮灭。请用笔画线代替导线将图中的光控开关、声控开关、灯泡正确连入电路，设计一个只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。 返回【解】如图所示。13．如图所示的家庭电路，吊灯L1和壁灯L2分别由开关S1和S2控制，墙上有一个固定的三孔插座。请按安全用电的要求将电路连接完整。(导线不能交叉，且横平竖直) ­ 返回【解】如图所示。
