2024九年级物理上册第十一章电流和电路11.4电流的测量习题课件鲁科版五四制

这是一份2024九年级物理上册第十一章电流和电路11.4电流的测量习题课件鲁科版五四制，共28页。

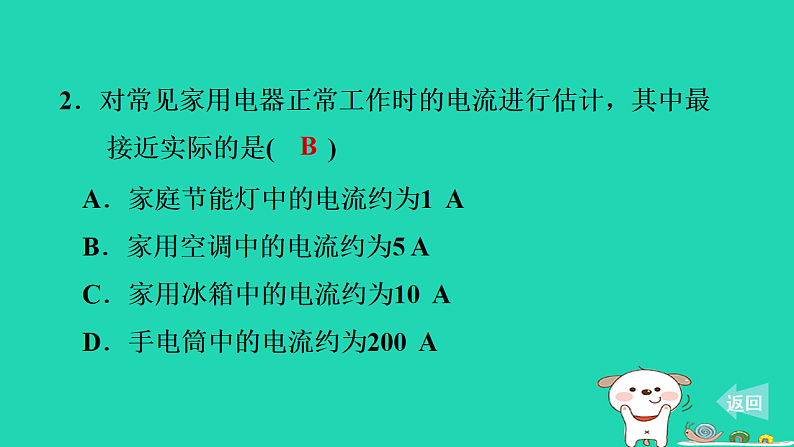

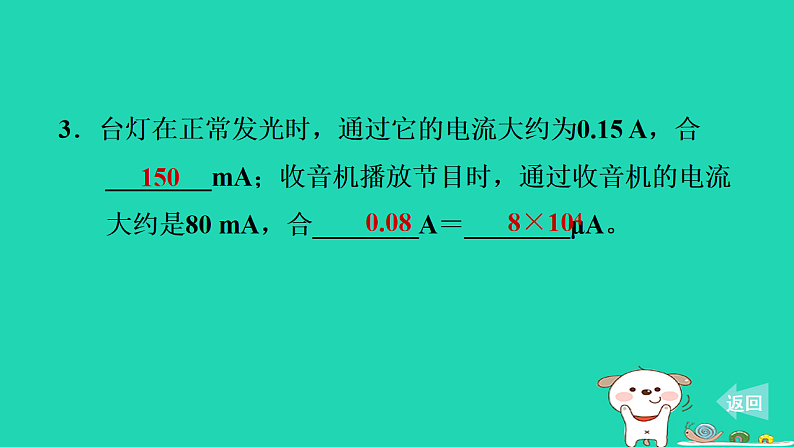

鲁科五四版 九年级上第十一章　电流和电路第四节 电流的测量1．关于电流的知识，下列说法正确的是(　　)A．电流用字母A表示，常用单位是安培B．导体中的电荷定向移动，就会形成电流C．电流是用来描述电流快慢的物理量D．通过同一灯泡的电流一定是相同的 返回B2．对常见家用电器正常工作时的电流进行估计，其中最接近实际的是(　　)A．家庭节能灯中的电流约为1 AB．家用空调中的电流约为5 AC．家用冰箱中的电流约为10 AD．手电筒中的电流约为200 A 返回B3．台灯在正常发光时，通过它的电流大约为0.15 A，合________mA；收音机播放节目时，通过收音机的电流大约是80 mA，合________A＝________μA。 返回1500.088×1044．[2023·泰安]下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是(　　) 返回D5．两位同学在做“用电流表测量电流”的分组实验，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况。两表在使用上，分别存在的问题是(　　)A．甲表正、负接线柱接反了，乙表选择的量程小了B．甲表选择的量程小了，乙表正、负接线柱接反了C．甲表正、负接线柱接反了，乙表短路了D．甲表断路了，乙表短路了 返回A6．[2023·济宁]如图所示的电路中，闭合开关后，下列说法正确的是(　　)A．灯L1、灯L2串联B．开关只能控制灯L2C．电流表测灯L1的电流D．电流方向：从电流表经a流向开关 返回【点拨】两个灯泡分别在两个电流路径上，所以是并联，A错误；开关在干路，能控制所有灯泡，B错误；电流表和灯L1串联，所以测通过灯L1的电流，C正确；电源的右边是正极，电流方向是从正极流出，最后回到负极，所以电流方向应该从开关经a流向电流表，D错误。【答案】C7．某实验小组选用不同量程的电流表测量同一处电路中的电流，结果如图所示。(1)电流表的两个量程中，小量程的分度值是________A，读数是________A。(2)该实验小组应该选择的量程是________，你的理由是_______________________。0.020.40～0.6 A分度值小的读数更精确 返回【点方法】电流表的读数方法：8．一个电流表有0～0.6 A和0～3 A两个量程。某次测量中，从0～3 A量程的刻度盘上发现指针正好指在 2.3 A 的刻度线上，但实际使用的是0～0.6 A量程，则实际电流的大小为(　　)A．0.7 A B．2.3 A C．0.43 A D．0.46 A 返回【答案】D9．在“用电流表测电流”的实验中，某同学连接的电路如图甲所示。(1)闭合开关S，观察到灯泡L1和L2的发光情况是______________________________。(2)针对上述现象，该电路存在的问题是______________。灯泡L2发光，L1不发光L1被短路(3)请在原图上只改动一根导线，使两个电流表分别测干路和支路的电流。(要求：在需改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)【解】如图甲所示　(4)在图乙虚线框中画出改正后的电路图。 返回【解】如图甲所示。　10．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列说法正确的是(　　)A．撤掉导线a，电流表测量的是电路的干路电流B．撤掉导线a，电流表测量的是通过小灯泡L1的电流C．撤掉导线b，电流表测量的是电路的干路电流D．撤掉导线c，电流表测量的是通过小灯泡L2的电流【点拨】由题图可知，撤掉导线a，小灯泡L1和L2并联，电流表没有接入电路，故电流表测量的既不是总电流，也不是小灯泡L1的电流，A、B错误。撤掉导线b，电流从电源正极出发分两支，一支经小灯泡L1，一支经小灯泡L2，然后共同经电流表回到电源负极，即电流表测量的是电路的总电流，C正确。 返回撤掉导线c，电流从电源正极出发分两支，一支经小灯泡L2回到电源负极，一支经小灯泡L1、电流表回到电源负极，因此电流表测量的是通过小灯泡L1的电流，D错误。【答案】C11．[2024·成都七中期末]如图所示，在虚线框内分别接入小灯泡L1或电流表，闭合开关S后两灯均能发光，电流表有示数。则小灯泡L1与L2是________联连接的，且电流表测的是通过________(填“L1”或“L2”)的电流。并L2【点拨】如果虚线框2的位置为电流表，闭合开关S会造成电路短路，所以虚线框2的位置应为灯L1，虚线框1的位置应为电流表，两灯是并联关系，电流表在L2支路上，测的是通过L2的电流。 返回 (1)甲、乙两段导体，其横截面积分别为S1、S2，且S1＝2S2。将甲、乙两导体串联接在电路中，如果通过它们的电流相等，则1 min内通过二者的电荷量之比是多少？(2)如图所示，假设电子均以速度v沿着横截面积为S的金属导体运动，若通过金属导体单位体积的电子数为n，每个电子所带的电荷量为e。请推导出通过该金属导体的电流表达式。(用以上已知量表示) 返回
