2024九年级物理上册第十一章电流和电路专题特训三简单电路设计习题课件鲁科版五四制

这是一份2024九年级物理上册第十一章电流和电路专题特训三简单电路设计习题课件鲁科版五四制，共12页。

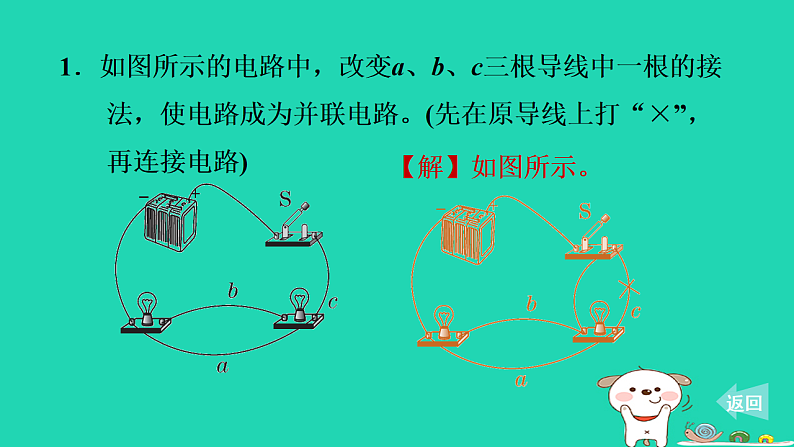

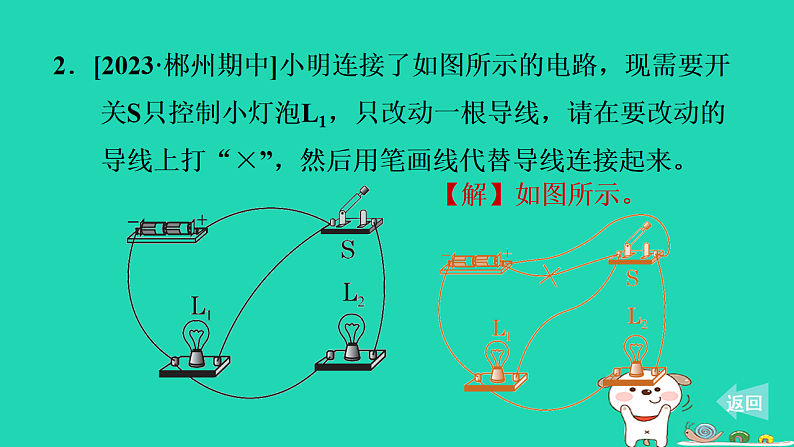

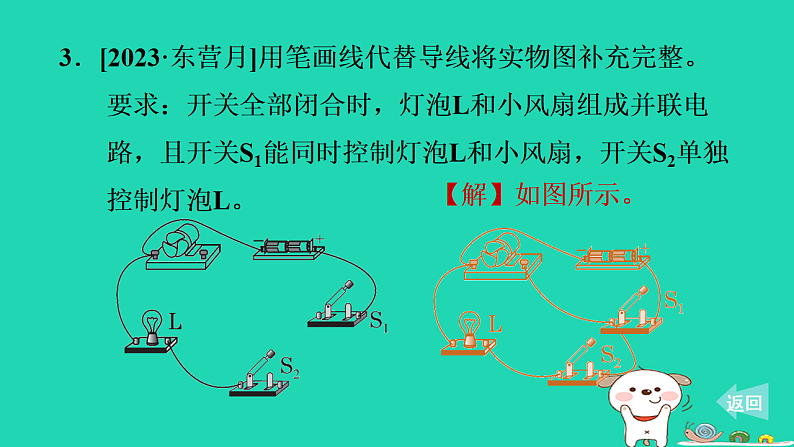

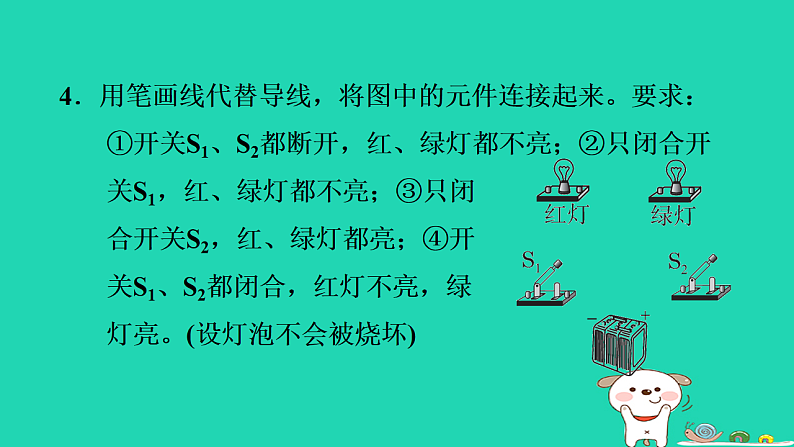

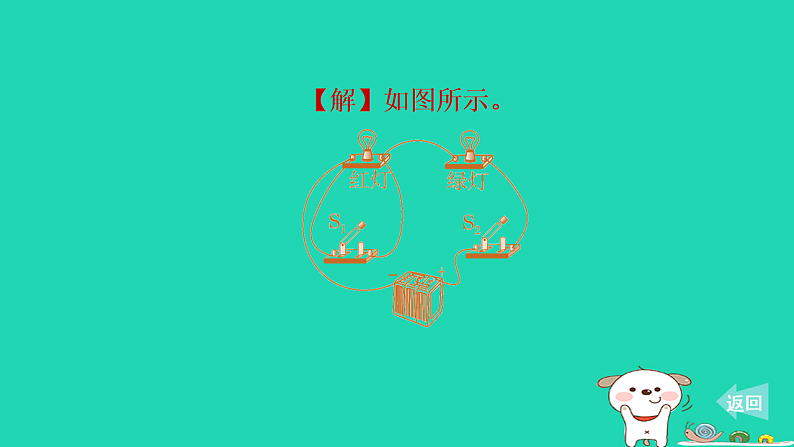

鲁科五四版 九年级上第十一章　电流和电路专题特训三　简单电路设计1．如图所示的电路中，改变a、b、c三根导线中一根的接法，使电路成为并联电路。(先在原导线上打“×”，再连接电路) 返回【解】如图所示。2．[2023·郴州期中]小明连接了如图所示的电路，现需要开关S只控制小灯泡L1，只改动一根导线，请在要改动的导线上打“×”，然后用笔画线代替导线连接起来。 返回【解】如图所示。3．[2023·东营月]用笔画线代替导线将实物图补充完整。要求：开关全部闭合时，灯泡L和小风扇组成并联电路，且开关S1能同时控制灯泡L和小风扇，开关S2单独控制灯泡L。 返回【解】如图所示。4．用笔画线代替导线，将图中的元件连接起来。要求：①开关S1、S2都断开，红、绿灯都不亮；②只闭合开关S1，红、绿灯都不亮；③只闭合开关S2，红、绿灯都亮；④开关S1、S2都闭合，红灯不亮，绿灯亮。(设灯泡不会被烧坏) 返回【解】如图所示。5．[2023·衡阳]喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于开关，要求两把钥匙同时使用(开关闭合)才能开锁，以下符合设计要求的电路图是(　　) 返回B6．许多轿车上设有“安全带未系提示系统”，司机坐在座椅上时，压力开关S1闭合，仪表盘上的指示灯L亮起，提示司机系好安全带，系好安全带则开关S2闭合，指示灯L熄灭。请在下图补充完成符合上述条件的模拟电路。(R为保护电阻) 返回【解】如图所示。7．[2023·济南期末]如图是一款单轮电动平衡车，它的内部电路由电源、电动机、指示灯、电源开关S1和压力开关S2组成。当手动闭合S1时，指示灯亮起，电动机不工作，此时骑行者再站立于平衡车踏板上后S2闭合，电动机才能正常启动；如果不闭合S1而直接站在踏板上，电动机和指示灯都不工作。请根据上述信息在虚线框内设计一个符合要求的电路。【解】如图所示。 返回【点拨】当手动闭合S1时，指示灯亮起；骑行者再站立于平衡车踏板上后S2闭合，电动机才能正常启动，说明电动机和指示灯可以独立工作、互不影响，为并联。如果不闭合S1而直接站在踏板上，电动机和指示灯都不工作，说明S1控制干路，S2只控制电动机。
