初中物理苏科版（2024）九年级全册3 电流和电流表的使用习题课件ppt

这是一份初中物理苏科版（2024）九年级全册3 电流和电流表的使用习题课件ppt，共18页。PPT课件主要包含了CONTENTS，×106，5×10－2，5×10－5，解如图所示，电流表会造成电源短路，4×103等内容，欢迎下载使用。

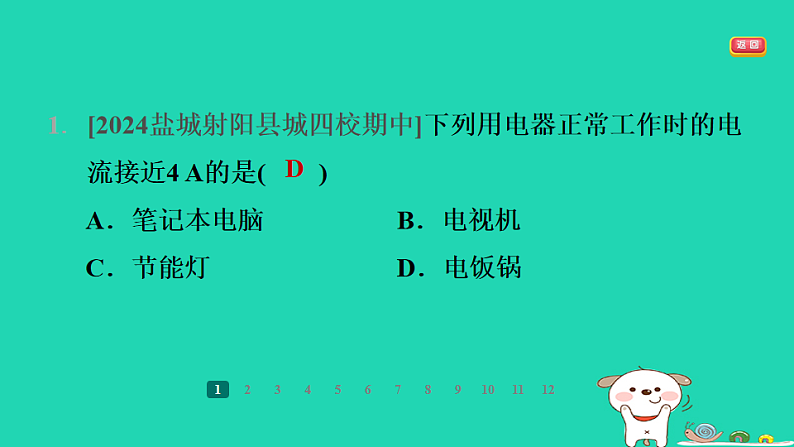

1. [2024盐城射阳县城四校期中]下列用电器正常工作时的电流接近4 A的是(　　)A．笔记本电脑　　　　　B．电视机　　　　　C．节能灯　　　　 　D．电饭锅

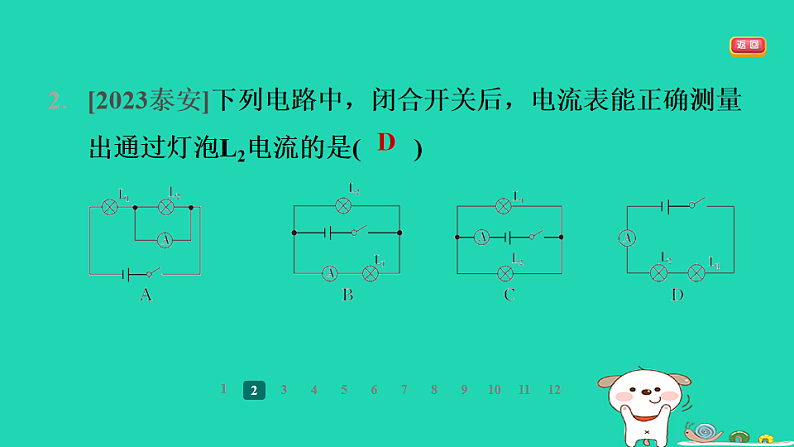

2. [2023泰安]下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是(　　)

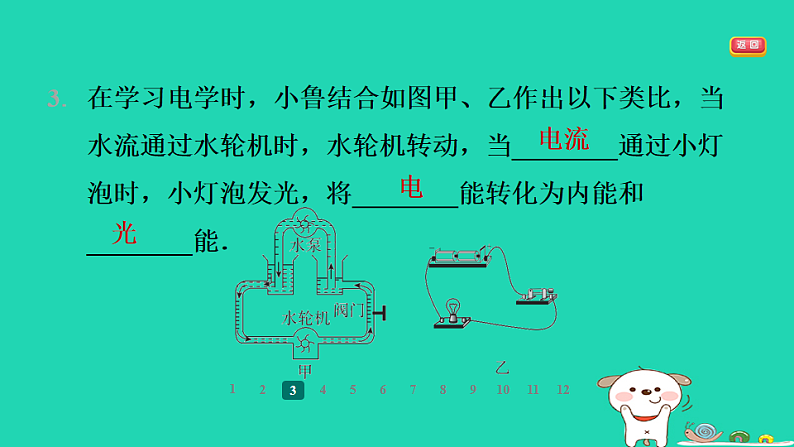

3. 在学习电学时，小鲁结合如图甲、乙作出以下类比，当水流通过水轮机时，水轮机转动，当________通过小灯泡时，小灯泡发光，将________能转化为内能和________能．

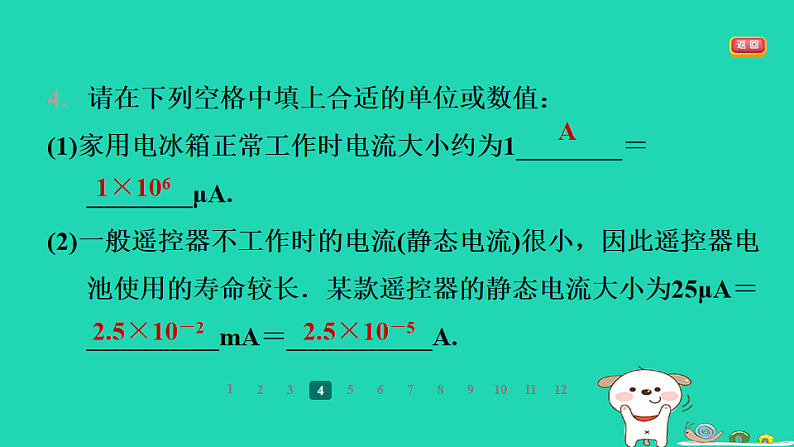

4. 请在下列空格中填上合适的单位或数值：(1)家用电冰箱正常工作时电流大小约为1________＝________μA.(2)一般遥控器不工作时的电流(静态电流)很小，因此遥控器电池使用的寿命较长．某款遥控器的静态电流大小为25μA＝__________mA＝___________A.

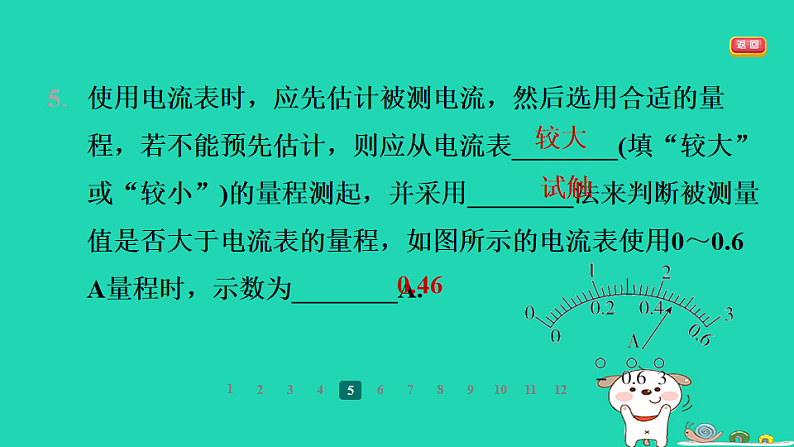

5. 使用电流表时，应先估计被测电流，然后选用合适的量程，若不能预先估计，则应从电流表________(填“较大”或“较小”)的量程测起，并采用________法来判断被测量值是否大于电流表的量程，如图所示的电流表使用0～0.6 A量程时，示数为________A.＝0

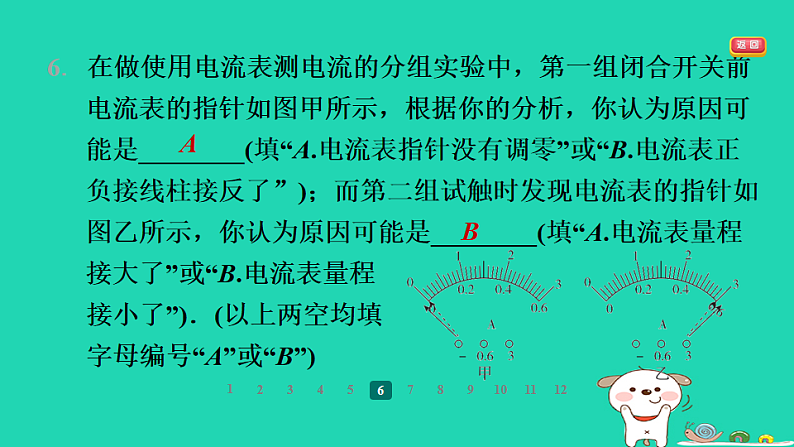

6. 在做使用电流表测电流的分组实验中，第一组闭合开关前电流表的指针如图甲所示，根据你的分析，你认为原因可能是________(填“A.电流表指针没有调零”或“B.电流表正负接线柱接反了”)；而第二组试触时发现电流表的指针如图乙所示，你认为原因可能是________(填“A.电流表量程接大了”或“B.电流表量程接小了”)．(以上两空均填字母编号“A”或“B”)
7. [2023宿迁沭阳一模]根据实物图在方框内画出它的电路图．
8.[2023济宁]如图所示的电路中，闭合开关时，下列说法正确的是(　　)A．灯L1与灯L2串联B．开关只能控制灯L2C．电流表测通过灯L1的电流D．电流方向：从电流表经a流向开关
点拨：由图可知，闭合开关，两个灯泡并列连接在一起，灯L1与灯L2并联，故A错误；开关在干路，能控制所有灯泡，故B错误；电流表和灯L1串联，所以只能测通过灯L1的电流，故C正确；电源的右边是正极，电流方向是从电源正极流出，最后回到负极，所以电流方向应该从开关经a流向电流表，故D错误.
9. 有“0～0.6 A”和“0～3 A”两个量程的电流表，实验中用“0～0.6 A”这一量程，但这一量程的刻度值不够清楚． 某次测量中，从“0～3 A”量程的刻度盘上发现指针正好指在2.3 A的刻度线上，则实际电流大小为(　　)A．0.7 A B．2.3 A C．0.43 A D．0.46 A
干路(或L1和L2)　
10. 读图回答下列问题：(1)在图甲所示的电路中，闭合开关时，电流表测的是通过_______________的电流．(2)在图乙所示的电路中，闭合开关时，电流表测的是通过________的电流．
(3)在图丙的电路中出现的错误是____________________．(4)在图丁的电路中出现的错误是____________________．(5)闭合开关后，如果电流表的示数如图戊所示，则通过该灯的电流是________mA.
电流表正负接线柱接反了
11. 在如图的电路中，有两个虚线框，请画上电源和电流表符号，并用“＋”“－”标出电流表的正负接线柱，使L1和L2并联．
12. 如图所示，用电流表测量电路中的电流．(1)闭合开关，发现L1亮，而L2不亮．小易认为L2不亮的原因是L2短路，你认为他的判断是________(填“正确”或“错误”)的．
