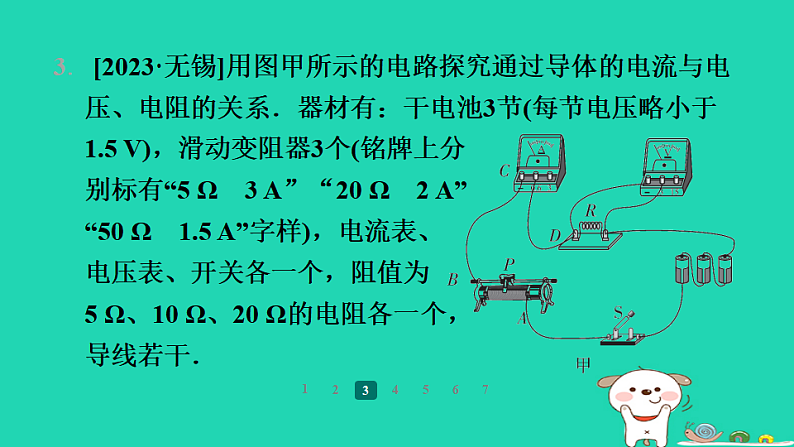

第十四章　欧姆定律章末回顾与整合提升目 录CONTENTS材料长度横截面积长度正比反比1. [2023·泰州海陵区模拟]小东同学利用如图所示的器材，做“探究导体电阻的大小跟哪些因素有关”的实验．实验板上固定了1、2、3、4号电阻丝，在每根电阻丝的旁边分别标注了电阻丝的材料、长度及横截面积．下列说法中(　　)①选用1、2号电阻丝，可探究导体电阻跟材料是否有关②选用1、4号电阻丝，可探究导体电阻跟长度是否有关③选用3、4号电阻丝，可探究导体电阻跟长度是否有关④选用1、3号电阻丝，可探究导体电阻跟横截面积是否有关A．只有①③④正确 B．只有②③正确 C．只有①③正确 D．只有②④正确A2. [2023·盐城射阳模拟]小明同学在学习使用滑动变阻器改变灯泡亮度的实验中，连接了如图所示的电路，下列分析错误的是(　　)A．若将A、C端连入电路，向D端移动滑片P，灯泡变亮B．若将B、C端连入电路，闭合开关前，滑片P应移动到最左端 C．若将A、B端连入电路，闭合开关，移动滑片P，灯泡亮度不变 D．若将C、D端连入电路，滑动变阻器相当于一根导线A3. [2023·无锡]用图甲所示的电路探究通过导体的电流与电压、电阻的关系．器材有：干电池3节(每节电压略小于1.5 V)，滑动变阻器3个(铭牌上分别标有“5 Ω　3 A”“20 Ω　2 A”“50 Ω　1.5 A”字样)，电流表、电压表、开关各一个，阻值为5 Ω、10 Ω、20 Ω的电阻各一个，导线若干．(1)闭合开关前，应将滑动变阻器的滑片P移至________(填“A”或“B”)端．(2)闭合开关后，电流表和电压表示数为0，移动滑片P，两表指针不偏转．将与电压表“－”接线柱相连的导线从D端拆下，试触C点，电压表指针不偏转，试触B点，电压表指针偏转，若电路中只有一处故障，则可能是_____________．B导线BC断路(3)排除故障后，重新开始实验，探究电流与电压的关系．闭合开关，电压表示数为0.7 V，电流表示数为0.07 A．移动滑片P，逐步增大R两端电压，记录电压表的示数U和对应的电流表的示数I.以电流I为纵坐标、电压U为横坐标，采用描点的方式，画出I－U图像，如图乙所示．依据图像，得到的结论是____________________________________________________，实验中选用的滑动变阻器的铭牌上标有_____________字样，电源电压为________V.当电阻一定时，通过导体的电流与导体两端的电压成正比“50 Ω　1.5 A”4.2(4)在探究电流与电阻的关系时，为了能使用上一次的某一组实验数据，断开开关，将R换成5 Ω，闭合开关，移动滑片P，电流表示数如图丙所示，为________A；断开开关，换接未使用过的一个电阻，正确操作后，电流表示数应为________A.0.40.14. [2023·淮安模拟]在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，滑动变阻器PB段电阻为R1，当闭合开关S后，下列说法正确的是(　　)A．可以用电流表示数反映拉力大小 B．电路中电压表的读数随拉力的增大而减小 C．滑动变阻器PB段R1的阻值随拉力增大而减小 　　D．把电压表改成拉力计时表盘刻度均匀D5. [2023·扬州]小锋设计如图所示的电路来判断梅雨季节教室里相对湿度的变化．选用的器材有：3 V电源、湿度传感器(其电阻Rs的阻值随相对湿度的增大而减小)、定值电阻R＝2×103 Ω、一只电压表(量程为0～3 V)等．当相对湿度为40%时，Rs＝1×103 Ω，电压表示数为2 V，则电压表是并联在________的两端，当电压表示数变大 时，教室里相对湿度________．R变大当电压表示数变大时，电路中的电流变大，电路中的总电阻变小，则电阻Rs的阻值变小；由于电阻Rs的阻值随相对湿度的增大而减小，则教室里相对湿度变大.6. [2023·宿迁模拟]如图甲、乙是某物理兴趣小组设计的简易坐位体前屈测试仪的测试示意图、简化原理图．在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩．电源电压恒为6 V，电压表量程为0～3 V，电流表量程为0～0.6 A，滑动变阻器R1标有“15 Ω　1 A”，滑片P每移动1 cm，R1的电阻变化0.5 Ω，定值电阻R2＝20 Ω.求：(1)当滑片P位于最左端时，电流表的示数．(2)某同学测试时，从最左端推动滑片P向右移动20 cm，此时电压表的示数．(3)若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于多少？7. [2023·南通]为测定标有“3.8 V”字样小灯泡正常发光时的电阻，小明设计了如图甲所示电路，电源电压为6 V保持不变．(1)闭合开关前，小明观察到电流表指针如图乙所示，应该对电流表________．他发现电路中有一根导线连接错误，请在该导线上画“×”，用笔画线代替导线，画出正确的连线．调零解：如图甲所示．(2)正确连接电路后闭合开关，移动滑片P，发现小灯泡始终不亮，电流表有示数，电压表示数为零，则电路故障可能是_________________________．(3)排除故障后，继续实验．移动滑片P，使电压表示数分别为2.0 V、3.8 V、4.5 V，记录下对应的电流表示数分别为0.22 A、0.30 A、0.32 A，小灯泡正常发光时的电阻为________Ω(结果保留一位小数)．小灯泡短路(或电压表短路)12.7(4)小红认为有更精确的测量方案，她初步设计了图丙所示的电路，请从滑动变阻器(0～20 Ω)、电阻箱(最低倍率是×1，元件符号为 )、电压表(0～3 V)中选择两个器材，并将它们的电路元件符号填入图丙合适的虚线框中，帮助小红完成电路设计．解：如图乙所示.
