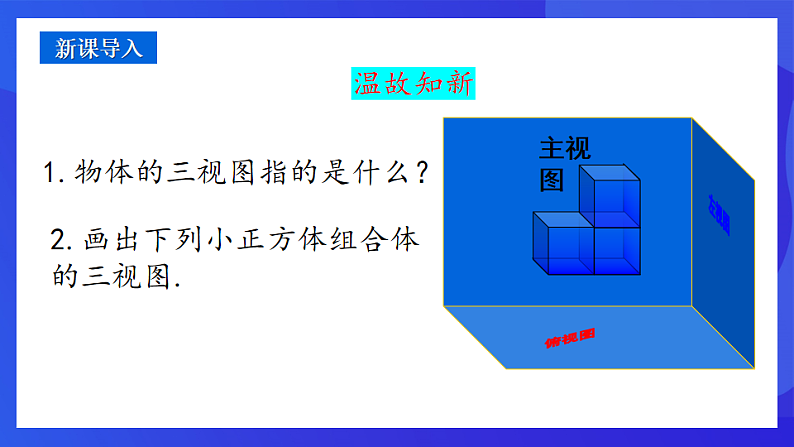

1.物体的三视图指的是什么？
2.画出下列小正方体组合体的三视图.

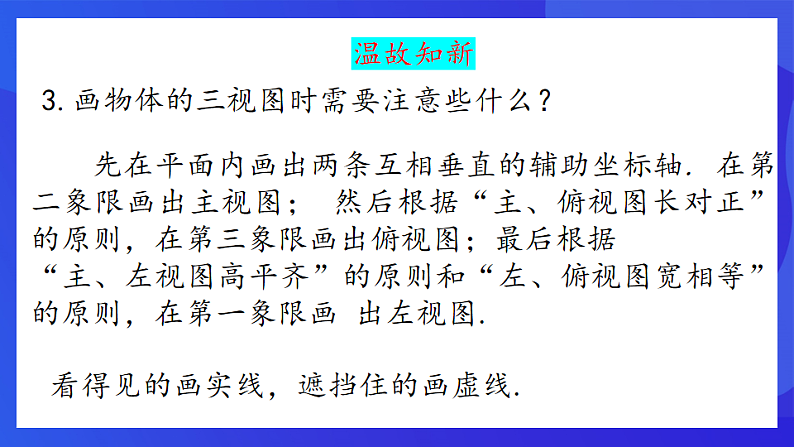

3.画物体的三视图时需要注意些什么？

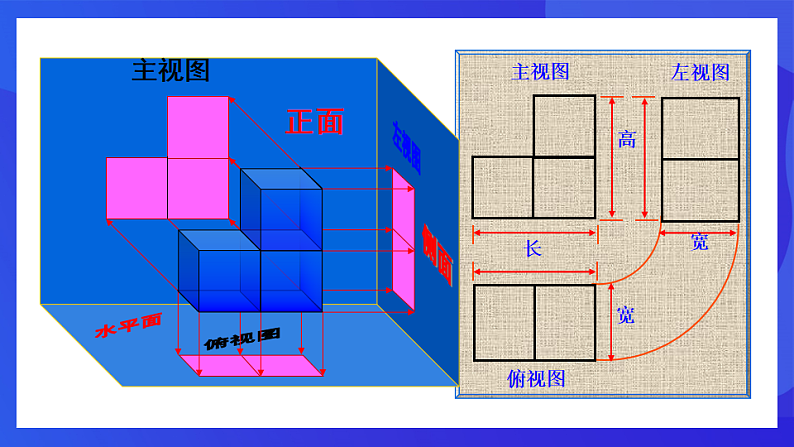

先在平面内画出两条互相垂直的辅助坐标轴. 在第二象限画出主视图； 然后根据“主、俯视图长对正”的原则，在第三象限画出俯视图；最后根据 “主、左视图高平齐”的原则和“左、俯视图宽相等”的原则，在第一象限画 出左视图.
看得见的画实线，遮挡住的画虚线.

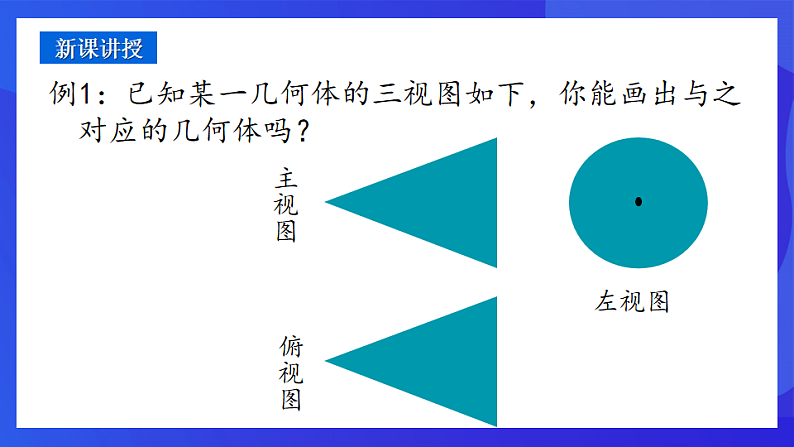

例1：已知某一几何体的三视图如下，你能画出与之对应的几何体吗？

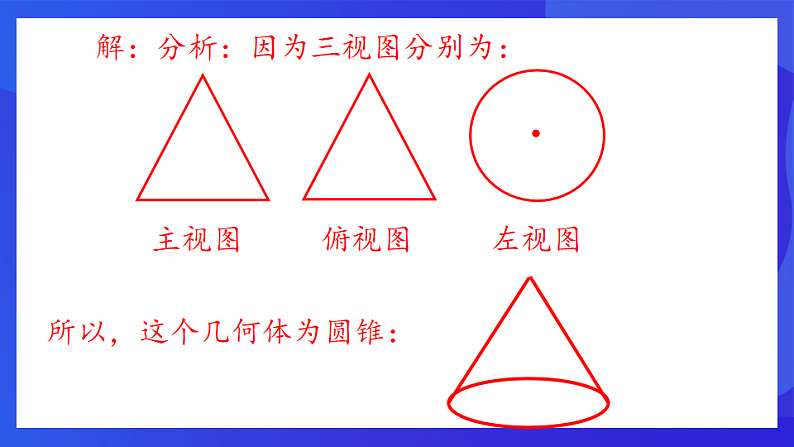

解：分析：因为三视图分别为：
主视图 俯视图 左视图
所以，这个几何体为圆锥：

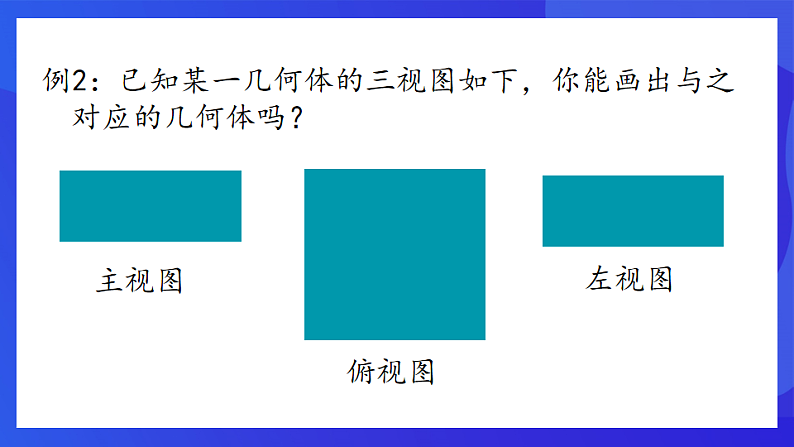

例2：已知某一几何体的三视图如下，你能画出与之对应的几何体吗？
所以，这个几何体为长方体：
请你用小正方体堆成这样的组合体，让你的同伴动手画一画它的三视图：
总结根据物体三视图判断几何体的名称:
先判断出物体三视图的名称，再根据名称图形进行分析即可判断.
1．如图，是某几何体的三视图，该几何体是（    ）
A．三棱柱B．四棱柱C．圆柱D．圆锥
2．一个手提水果篮的抽象几何体从正面看和从上面看到的形状图如图所示，则这个水果篮的抽象几何体是（ 　　）
3．如图，这是某几何体的三视图，则这个几何体是（     ）
A．三棱锥 B．三棱柱 C．四棱锥 D．四棱柱
4．一个几何体，从正面看、从左面看、从上面看，所得到的平面图形都相同，这个几何体可以是 ．
5．用橡皮泥制作的一个立体图形的三视图如图，则这个立体图形是 ．
6．一个几何体的主视图、左视图和俯视图如图，请问：这是一个什么样的几何体？请画出该几何体的表面展开图．
解：∵主视图和左视图都为长方形，∴该几何体为柱体．∵俯视图为五边形，∴该几何体为五棱柱．该几何体的表面展开图如答图（答案不唯一）．
7.你能画出如图所示的机器零件的三视图吗？
解：该几何体的三视图如下：
由物体的三视图还原几何体
