2024九年级物理上册考法提升练3第十二章第一～二节习题课件鲁科版五四制

这是一份2024九年级物理上册考法提升练3第十二章第一～二节习题课件鲁科版五四制，共25页。

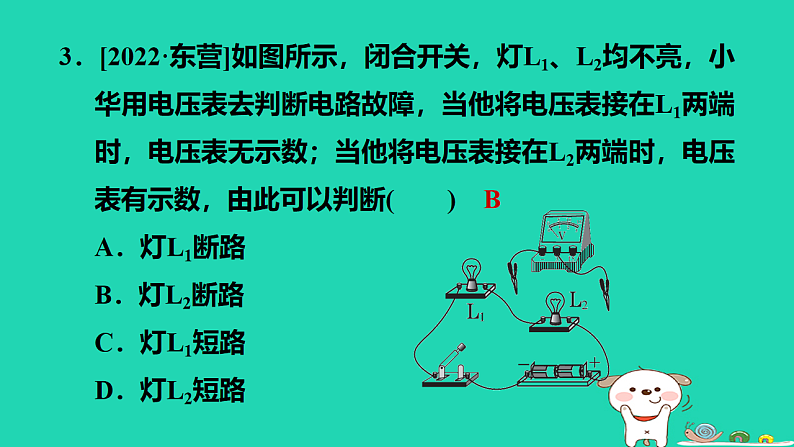

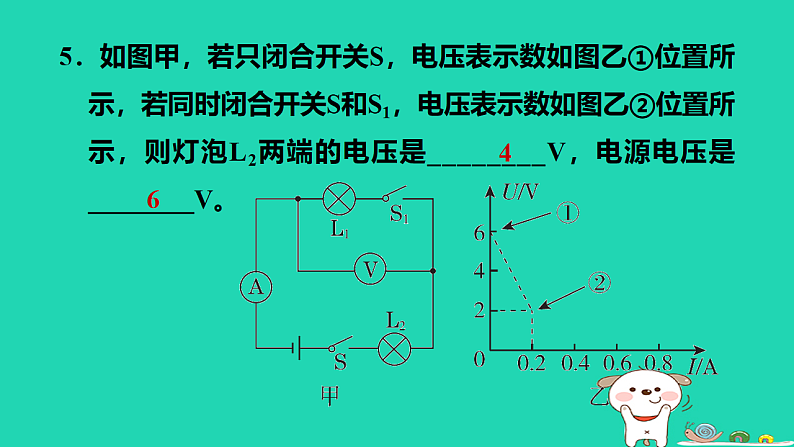

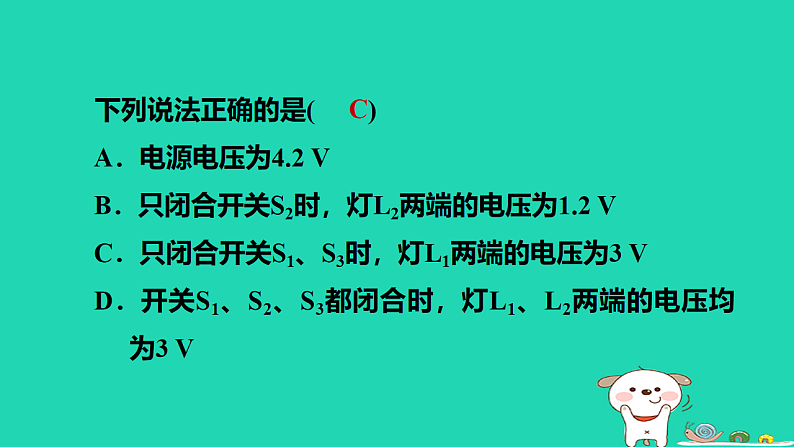

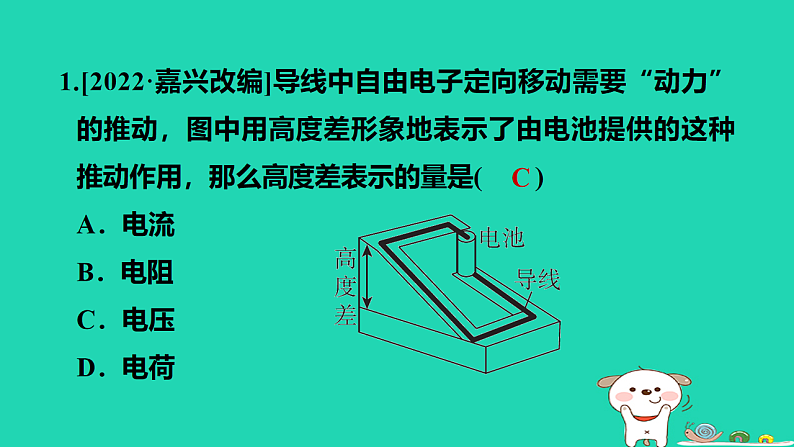

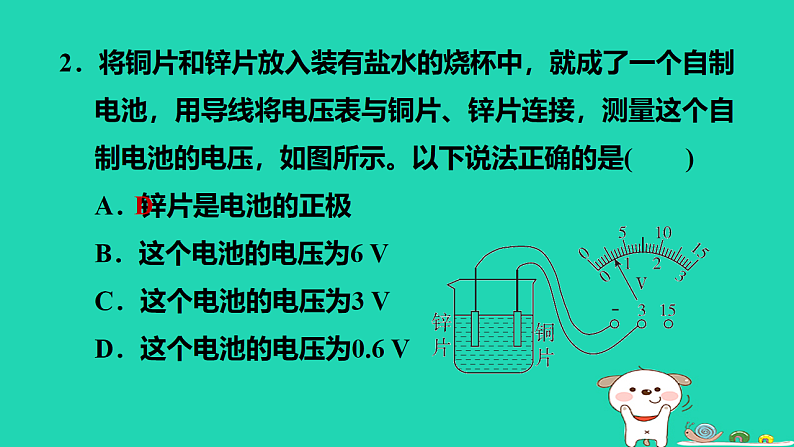

鲁科五四版 九年级上中考新考法提升练考法提升练3　第十二章第一～二节1.[2022·嘉兴改编]导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是(　　)A．电流　　B．电阻　　C．电压　　D．电荷C2．将铜片和锌片放入装有盐水的烧杯中，就成了一个自制电池，用导线将电压表与铜片、锌片连接，测量这个自制电池的电压，如图所示。以下说法正确的是(　　)A．锌片是电池的正极B．这个电池的电压为6 VC．这个电池的电压为3 VD．这个电池的电压为0.6 VD3．[2022·东营]如图所示，闭合开关，灯L1、L2均不亮，小华用电压表去判断电路故障，当他将电压表接在L1两端时，电压表无示数；当他将电压表接在L2两端时，电压表有示数，由此可以判断(　　)A．灯L1断路 B．灯L2断路C．灯L1短路 D．灯L2短路B4．如图所示的电路中，电源电压保持不变。灯L1、L2是两个不同规格的小灯泡。只闭合开关S1时，电压表的示数为3 V；只闭合开关S2时，电压表的示数为1.2 V。下列说法正确的是(　　)A．电源电压为4.2 VB．只闭合开关S2时，灯L2两端的电压为1.2 VC．只闭合开关S1、S3时，灯L1两端的电压为3 VD．开关S1、S2、S3都闭合时，灯L1、L2两端的电压均为3 VC5．如图甲，若只闭合开关S，电压表示数如图乙①位置所示，若同时闭合开关S和S1，电压表示数如图乙②位置所示，则灯泡L2两端的电压是________V，电源电压是________V。466．在如图所示电路的“○”内填上适当的电表符号。要求：当开关S闭合时，电路连接正确，两灯泡均工作。【解】如图所示。7.[2023·常州]京杭大运河上的古桥——拱宸桥两侧，安装了全国首个水上红绿灯，实现同一时间段内仅让船舶单向通过桥洞。图中电源电压恒为6 V，四盏灯的额定电压(灯泡正常工作时的电压)均为6 V，开关S中央的金属片自动与触点1、2、1、2……接触。请以笔画线代替导线完成电路连接。【解】如图所示。8．[2023·海南]小海和小南探究串联电路电压的特点，选用一个“2.5 V　0.3 A”的小灯泡和一个10 Ω的定值电阻串联，按照图甲电路图进行实验。(1)用笔画线代替导线，将图乙中实物电路连接完整。【解】如图所示。(2)用电压表测量定值电阻两端电压时，闭合开关，小灯泡忽明忽暗，电压表指针摇摆不定。小海认为电路故障是线路接线不稳固，小南认为是小灯泡断路。判断正确的是________(填“小海”或“小南”)。小海(3)排除故障后，他们通过测量得到一组数据如下表：根据数据得出结论：串联电路的总电压等于各用电器两端的电压之和。这样得出的结论________(填“合理”或“不合理”)，理由是__________________________。不合理只做一次实验，存在偶然性9．如图甲所示为一辆“盐水动力”玩具车，车身上方固定了一个小塑料杯，塑料杯壁内侧有一片镁片和一片碳片，镁片和碳片与车身上的小电动机相连。当往杯中倒入温度较高的盐水，使镁片和碳片都浸入盐水中时，小车就能缓缓向前运动。(1)上述插入镁片和碳片的盐水杯相当于电路中的________(填“用电器”或“电源”)，它工作时将________能转化为电能。电源化学(2)当盐水的温度为50 ℃时，小昕同学拆下与电动机相连的导线，换接电压表，如图乙所示，则这个电池的正极是______(填“镁片”或“碳片”)。碳片(3)小昕同学继续观察发现，当盐水的温度降为25 ℃时，电压表的示数如图丙所示，盐水电池的电压减小，她猜想出现这个现象的原因有两个：A．盐水电池在工作时，镁片逐渐被氧化消耗；B．盐水电池在工作时，盐水温度降低。你支持猜想________(填“A”或“B”)，请设计实验验证你支持的猜想：①实验需要增加的器材：______________________。②实验步骤：___________________________________________________________________________。A(B)新的镁片(50 ℃的盐水)保持其他条件不变，换上一块新的镁片(保持其他条件不变，重新换上50 ℃的盐水)③判断方法：___________________________________________________________________________________________________________________________________________________。换上新的镁片后，若电压重新变大，则说明电压降低是镁片被氧化消耗造成的(换上50 ℃的盐水后，若电压重新变大，则说明电压降低是盐水温度降低造成的)10．如图所示，已知电源电压为9 V，电压表V1、V2规格相同，闭合开关，电压表V1示数为6 V，通过灯泡L2的电流为0.5 A，问：(1)灯泡L1和L2两端的电压各是多少？【解】由图可知，L1、L2是串联的，电压表 V1测量L1两端的电压，则灯泡L1两端的电压U1＝6 V；电压表 V2测量L2两端的电压，由串联电路的电压特点可知，L2两端的电压U2＝U－U1＝9 V－6 V＝3 V。(2)通过灯泡L1的电流是多少？电流表示数是多少？【解】L1、L2是串联的，已知通过灯泡L2的电流为0.5 A，根据串联电路中电流处处相等可知，通过灯泡L1的电流是0.5 A，电流表示数是0.5 A。(3)若灯泡L1短路，请判断灯泡L1和L2以及电压表V1、V2可能会出现什么情况，并简要叙述其原因。【解】若灯泡L1短路，此时是L2的简单电路，灯L1不亮，L2亮。 V2测量L2两端的电压，即电源电压，示数为9 V; V1相当于并联在一段导线两端，示数为0 V。
