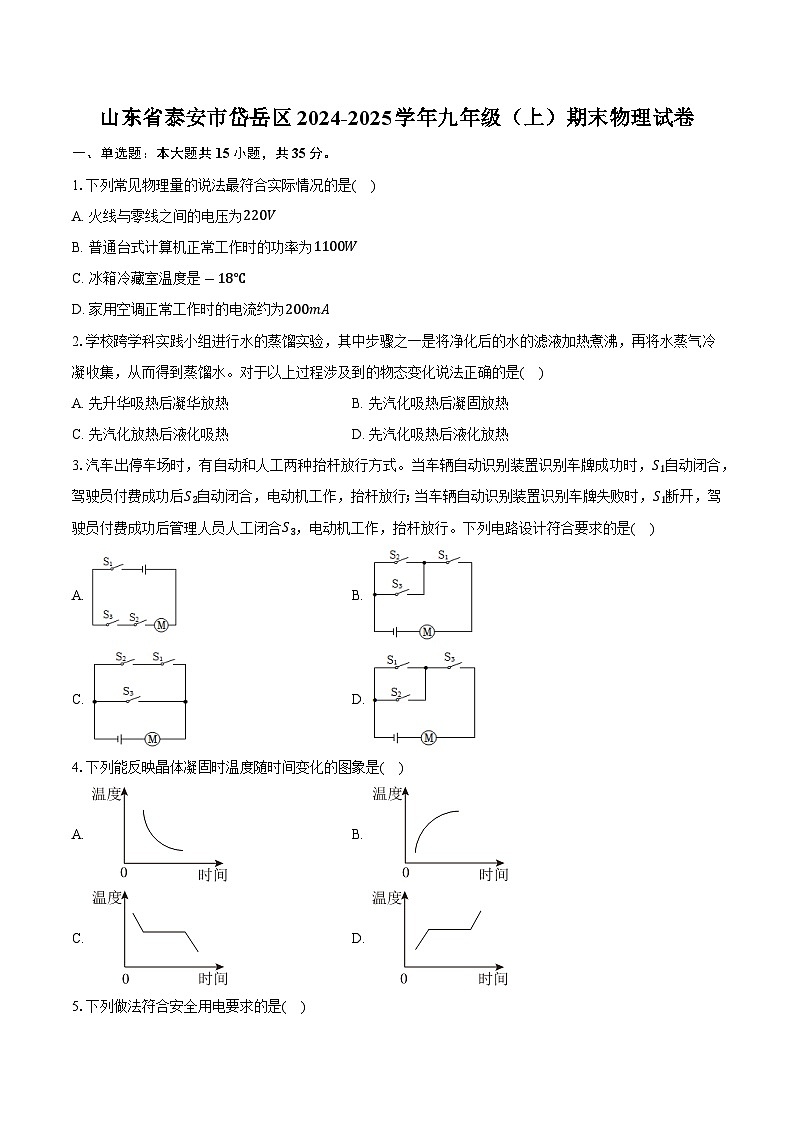

山东省泰安市岱岳区2024-2025学年九年级（上）期末物理试卷（含解析）

这是一份山东省泰安市岱岳区2024-2025学年九年级（上）期末物理试卷（含解析），共17页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列常见物理量的说法最符合实际情况的是( )
A. 火线与零线之间的电压为220V
B. 普通台式计算机正常工作时的功率为1100W
C. 冰箱冷藏室温度是-18℃
D. 家用空调正常工作时的电流约为200mA
2.学校跨学科实践小组进行水的蒸馏实验，其中步骤之一是将净化后的水的滤液加热煮沸，再将水蒸气冷凝收集，从而得到蒸馏水。对于以上过程涉及到的物态变化说法正确的是( )
A. 先升华吸热后凝华放热B. 先汽化吸热后凝固放热
C. 先汽化放热后液化吸热D. 先汽化吸热后液化放热
3.汽车出停车场时，有自动和人工两种抬杆放行方式。当车辆自动识别装置识别车牌成功时，S1自动闭合，驾驶员付费成功后S2自动闭合，电动机工作，抬杆放行；当车辆自动识别装置识别车牌失败时，S1断开，驾驶员付费成功后管理人员人工闭合S3，电动机工作，抬杆放行。下列电路设计符合要求的是( )
A. B.
C. D.
4.下列能反映晶体凝固时温度随时间变化的图象是( )
A. B.
C. D.
5.下列做法符合安全用电要求的是( )
A. 保险丝熔断后，也可以用铜丝或铁丝代替B. 用电器的金属外壳没有必要接地
C. 正在充电的电动车着火时直接浇水灭火D. 使用测电笔时，手可以接触笔尾的金属体
6.2024年12月4日，我国申报的“春节——中国人庆祝传统新年的社会实践”通过评审，列入联合国教科文组织人类非物质文化遗产代表作名录。春节吃饺子是我们的传统习俗，关于这一习俗涉及到的物理知识说法正确的是( )
A. 刚出锅的饺子满屋飘香，这是扩散现象
B. 刚出锅的饺子冒出的“白气”是汽化现象
C. 用炉灶将饺子煮熟，是通过做功的方式改变了饺子的内能
D. 热气腾腾的饺子入嘴时很烫，是因为饺子含有的热量多
7.在“探究电流与电压的关系”时，保持电阻的阻值不变，改变电阻两端的电压。下列实验中采用了与此实验相同研究方法的是( )
A. “比较不同物质吸热的能力”时，用加热时间的长短表示吸收热量的多少
B. “探究电流通过导体时产生的热量与电阻的关系”时，采用串联电路，改变电阻的大小
C. 研究磁场时，引入“磁感线”
D. 研究电压时，把电压比作水压
8.如图所示为四冲程汽油机工作时其中两个冲程的示意图，以下关于这两个冲程说法正确的是( )
A. 图甲所示的冲程为压缩冲程
B. 图乙冲程中汽缸内物质的内能增大，是通过热传递的方式实现的
C. 图甲所示的冲程中能量转化方式为机械能转化为内能
D. 在一个工作循环中两个冲程正确的工作顺序是先乙后甲
9.分别标有“6V 3.6W”和“6V 1.8W”字样的甲、乙两灯，其I-U图线如图所示。当将两灯串联在8V的电源两端时，甲、乙两灯的实际功率P甲：P乙为( )
A. 1：2
B. 1：3
C. 2：1
D. 3：1
10.如图所示电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是( )
A. 灯泡L变暗
B. 电压表V，示数不变
C. 电压表V2与电流表A示数的乘积变大
D. 电压表V1与电流表A示数之比不变
11.如图所示电路，电源电压不变，闭合开关S，电路正常工作，一段时间后，一只电表示数增大，则下列说法中正确的是( )
①可能是R断路 ②可能是R短路
③灯L的亮度可能不变 ④可能是灯L短路
A. ②和③
B. ①和④
C. ①和③
D. ②和④
12.下列说法中正确的是( )

①甲图，说明电流的周围存在磁场
②乙图，小磁针静止时黑色一端表示N极，由此判断条形磁体右端的磁极为N极
③丙图，是电动机的工作原理图，此装置使机械能转化为电能
④丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强
A. ①②③B. ②③④C. ①③④D. ①②④
13.小明家有额定电压相同的电烤箱、电饭锅和电视机各一个，将这三个用电器正常工作1小时消耗的电能绘制成了如图所示的柱状图。则下列说法中正确的是( )
①当这三个用电器正常工作时，电烤箱两端的电压最大
②当这三个用电器正常工作时，电视机的电功率最小
③当这三个用电器正常工作时，通过电烤箱的电流大于通过电视机的电流
④在一个月内，电烤箱消耗的电能一定比电饭锅消耗的电能多
A. ②③ B. ②④ C. ①③ D. ①②③
14.学校实验小组利用如图甲所示的实验装置探究不同物质的吸热能力，他们使用相同规格的电加热器分别对质量相等的A、B两种液体加热，得到的温度随时间变化的图象如图乙所示。下列说法正确的是( )

①加热时间相同时，液体B的温度比液体A的温度升高得多
②A、B两种液体在0～5min内吸收的热量之比为2：1
③A液体的吸热能力比B液体的强
④A、B液体的比热容都随温度的升高而变大
A. ①④B. ①③C. ①②③D. ②③④
15.如图所示，电源电压保持不变，R2为定值电阻，已知滑动变阻器的最大阻值为R1.当滑片P在a端时，R2消耗的电功率为12W；当滑片P在b端时，电流表的示数为0.4A，且滑片P在a端时电压表示数U1与滑片P在b端时电压表示数U2之比U1：U2=5：1，则下列正确的是( )
①R2=3Ω
②R1=15Ω
③U1=6V
④U2=30V
A. ②③B. ②④C. ①③D. ①②③
二、填空题：本大题共4小题，共8分。
16.南宋诗人陆游在《老学庵笔记》中记载：“蜀中有夹瓷盏，注水于盏唇窍中，可省油之半。”油灯的两个油碟叠在一起，边沿密封，侧面开一个小孔，从孔中向夹层注入清水，再往油碟里倒入灯油，这样做能够节省灯油。如图甲是一盏省油灯，图乙是其示意图。在夹层中加水，主要是利用水的______较大的特性，可以吸收更多的热量，减少油的蒸发，达到省油的目的。
17.如图所示，将两个铅柱的底面削平、削干净，然后紧紧地压在一起，在下面吊一个重物都不能把它们拉开，这个实验主要说明分子之间存在______。
18.小明家使用天然气热水器烧水，已知烧水前天然气表的示数为2365.95m2，烧水后变为2366.05m3，天然气的热值为3.2×107J/m3，则这些天然气完全燃烧放出的热量为______J。
19.如图所示是小明家的电能表的表盘，当将某用电器单独接在该电能表上正常工作时，观察到表盘在3min内转动了150转，则此用电器的功率为______W。
三、作图题：本大题共2小题，共6分。
20.请在图中用笔画线代替导线将电灯、开关正确接入家庭电路。
21.如图所示，根据图中通电螺线管的磁感线方向，在括号中标出通电螺线管的“N”或“S”及电源的“+”“-”极。
四、实验探究题：本大题共3小题，共25分。
22.小明同学用如图甲所示的装置“探究水的沸腾”实验，根据实验记录做出温度随时间变化图像如图乙所示。

(1)观察图乙可知，水沸腾时的温度是______℃，由此可知当地大气压______一个标准大气压。(选填“大于”、“小于”或“等于”)
(2)由实验可得出，水沸腾时的特点是：达到沸点，持续吸热，温度______，内能______。(选填“增大”、“减小”或“不变”)
(3)实验过程中观察气泡变化情况如图丙所示，则______图是水沸腾时的情景。(选填“a”或“b”)
23.小林同学利用如图甲所示的装置探究什么情况下磁可以生电。在蹄形磁体的磁场中放置一根导线，导线两端跟电流表连接组成闭合电路。

(1)磁体保持不动，导线ab向左运动，电路中______电流产生(选填“有”或“无”)；
(2)若保持导线ab运动情况不变，仅将磁体N、S极对调，是为了探究感应电流方向与______的关系；
(3)图乙中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，会产生感应电流的是______(填字母序号)；
(4)从能量的角度来分析，感应电流的产生过程是将______能转化为电能。
24.小明利用如图所示的器材测量小灯泡的电功率，已知小灯泡的额定电压为2.5V，电源电压保持不变。
(1)甲图中有一根导线连接错误，请在图中错误的导线上画“×”，并用笔画线代替导线画出正确的一根连接导线。

(2)闭合开关前，应将滑片P移至______(选填“A”或“B”)端。
(3)排除故障后，闭合开关，移动滑动变阻器的滑片P，此时电压表示数为1V。为了使小灯泡正常发光，则滑动变阻器的滑片应向______端移动(选填“A”或“B”)。当小灯泡正常发光时电流表的示数如图乙所示，则小灯泡额定功率为______W。
(4)实验过程中移动滑片P，记录电压表和电流表的部分示数如表格所示。
分析表格数据可知，在电路安全范围内，小灯泡两端实际电压越大，小灯泡的实际功率越______。
(5)同组的小华同学利用如图丙所示的实物图也测出了额定电压为U额的小灯泡的额定功率。已知电源电压保持不变，定值电阻的阻值为R0，请完成下列实验步骤，并写出小灯泡额定功率的表达式。
① ______，调节滑动变阻器的滑片P，使电压表读数为U额；
② ______，______，读出此时电压表的示数为U1；
③小灯泡额定功率的表达式：P额= ______(用测量量和已知量的符号表示)。
五、计算题：本大题共3小题，共26分。
25.如图所示，小林用一个100Ω的电阻R1与LED灯串联，接在电压为6V的电源上，成功的让LED灯发出了红光。LED灯发光的颜色与两端的电压之间的关系如表格所示。求：
(1)电路中的电流；
(2)定值电阻R1的实际功率；
(3)发红光时LED灯工作1小时消耗的电能。
26.小林利用标有“220V 1500W”的电热水壶烧水，当电热水壶接入家庭电路正常工作，通电加热3min时，水温从20℃上升到70℃，已知壶中装有质量为1kg的水。求：
(1)水吸收的热量；
(2)该电热水壶消耗的电能；
(3)该电热水壶的加热效率(结果保留一位小数)。
27.学校实验小组设计了照明系统的模拟控制和工作电路，如图所示。已知控制电路的电源电压U额为7V，R1的阻值为10Ω，R2为光敏电阻，光敏电阻.R2的阻值与光照度E之间成反比例函数关系，部分数据如表所示(光照度单位为勒克斯，符号为lx)。闭合开关S1，当光照度降低时，光敏电阻R2两端电压达到6V时，开关S2自动闭合，工作电路工作，灯泡L刚好正常发光；当光照度增强到一定值时，开关S2自动断开，灯泡L熄灭。已知工作电路的电源电压为220V，灯泡L的规格为“220V 40W”。求：

(1)灯泡L正常工作0.5h消耗的电能。
(2)当灯泡L刚好发光时，光照度的大小。
(3)当光照度为1.2lx时，控制电路的总功率。
答案和解析
1.【答案】A
【解析】A、火线与零线之间的电压为220V，故A符合实际；
B、普通台式计算机正常工作时的功率为110W，故B不符合实际；
C、冰箱冷藏室温度是5℃，故C不符合实际；
D、家用空调正常工作时的电流约为5A，故D不符合实际。
故选：A。
2.【答案】D
【解析】将净化后的水的滤液加热煮沸，此过程是汽化；再将水蒸气冷凝收集，从而得到蒸馏水，此过程是液化，故D正确。
故选：D。
3.【答案】C
【解析】根据题意可知，开关S1、S2都闭合后，电动机带动抬杆自动升起，所以两个开关S1、S2、电动机是串联在电路中的；
或S3闭合，电动机带动抬杆自动升起，所以开关S3、电动机也是串联在电路中的，而且S3单独在一条支路中，故C正确。
故选：C。
4.【答案】C
【解析】A、液体不断放出热量，温度不断降低，符合非晶体的凝固特点，是非晶体的凝固图象。不符合题意。
B、固体不断吸收热量，温度不断升高，符合非晶体的熔化特点，是非晶体的熔化图象，不符合题意。
C、液体温度降低到一定温度，不断放热，温度保持不变，符合晶体凝固特点，是晶体凝固的图象，符合题意。
D、固体吸收热量，温度升高到达一定温度，不断吸收热量，温度不变，符合晶体熔化特点，这是晶体的熔化图象，不符合题意。
故选：C。
5.【答案】D
【解析】
A、保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时，自动切断电路，不符合安全用电的要求；
B、用电器的金属外壳如果不接地，万一外壳带电，人会发生触电事故，因此不符合安全用电要求；
C、生活用水是导体，正在充电的电动车着火时直接浇水灭火，容易发生触电事故，不符合安全用电的要求；
D、使用试电笔时，手要与笔尾金属体相连，不能接触笔尖，符合安全用电的要求。
故选：D。
6.【答案】A
【解析】A、刚出锅的饺子满屋飘香，是由于香味分子的无规则运动产生的扩散现象，故A正确；
B、“白气”是水蒸气遇冷液化形成的小水珠，故B错误；
C、用炉灶将饺子煮熟，饺子吸收热量，内能增加，通过热传递的方式改变饺子的内能，故C错误；
D、热量是过程量，可以说吸收、放出，但不能说含有，故D错误。
故选：A。
7.【答案】B
【解析】在“探究电流与电压的关系”时，保持电阻的阻值不变，改变电阻两端的电压，运用了控制变量法；
A.“比较不同物质吸热的能力”时，用加热时间的长短表示吸收热量的多少，运用了转换法，故A不符合题意；
B.“探究电流通过导体时产生的热量与电阻的关系”时，采用串联电路，改变电阻的大小，运用了控制变量法，故B符合题意；
C.研究磁场时，引入“磁感线”，运用了模型法，故C不符合题意；
D.研究电压时，把电压比作水压，运用了类比法，故D不符合题意；
故选：B。
8.【答案】D
【解析】AC.图甲所示的冲程进气门和排气门都关闭，活塞向下运动，为做功冲程，将内能转化为机械能，故AC错误；
B.图乙冲程进气门和排气门都关闭，活塞向上运动，是压缩冲程，汽缸内物质的内能增大，是通过做功的方式实现的，故B错误；
D.在一个工作循环中两个冲程正确的工作顺序是先乙后甲，故D正确；
故选：D。
9.【答案】B
【解析】串联电路中电流处处相等，各部分电压之和等于电源电压，当将两灯串联在8V的电源两端时，从图中可知电路电流为0.3A，甲、乙两端的电压分别为2V、6V，且2V+6V=8V，符合题意。
根据P=UI可知甲、乙两灯的实际功率P甲：P乙=U甲IU乙I=U甲U乙=2V6V=13；
故选：B。
10.【答案】C
【解析】由电路图可知，灯与变阻器串联，电压表V1测变阻器两端的电压，电压表V2测小灯泡两端的电压，电流表测电路的电流；
AB、闭合开关S，将滑动变阻器的滑片P向左移动时，变阻器连入电路中的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律I=UR可知，电路中电流变大，即电流表A示数变大，由U=IR可知，灯两端的电压变大，电压表V2示数变大，根据串联电路电压的规律可知，变阻器的电压变小，即电压表V1的示数变小，故B错误；
因灯两端的电压和通过灯泡的电流都变大，根据P=UI可知，灯的实际功率变大，灯变亮，故A错误；
C、因为电压表V2示数变大，电流表示数变大，所以电压表V2与电流表A示数的乘积变大，故C正确；
D、因为电压表V1示数变小，电流表示数变大，电压表V1与电流表A示数之比变小，故D错误。
故选：C。
由图可知，电路中，灯与变阻器串联，电压表V1测变阻器两端的电压，电压表V2测小灯泡两端的电压，电流表测电路的电流；
11.【答案】B
【解析】电压表V测量的是串联电路两端的总电压(电源电压)，无论哪一个元件发生什么故障，其示数不变；所以示数变大的电压表应该是电压表V1。
①当R断路时，电压表V1串联接入电路，测电源电压，满足一个电表示数变大，故①正确；
②若R短路，电压表V1测导线电压，因此无示数，不满足一只电表示数增大，故②错误；
③灯L的亮度可能不变，说明电路中无故障，两电压表的示数不变，因此不符合题意，故③错误；
④灯L短路，电路变成只有R1的简单电路，电压表V1测电源电压，满足一个电表示数变大，故④正确。
故选：B。
12.【答案】D
【解析】①如图甲是奥斯特实验，说明电流周围存在磁场，故①正确；
②如图乙，同名磁极相互排斥，异名磁极相互吸引，小磁针静止时黑色一端表示N极，由此判断条形磁体右端的磁极为N极，故②正确；
③如图丙，导体通电后在磁场中会发生运动，是通电导体在磁场中受力而运动，将电能转化为机械能，其实际应用是电动机，故③错误；
④如图丁，两个电磁铁是串联的，则通过两个电磁铁的电流相同，匝数多的电磁铁吸引的大头针数目多，表明电流一定时，线圈匝数越多，磁性越强，故④正确。
故选：D。
13.【答案】A
【解析】①由题意可知，三个用电器的额定电压相同，根据额定电压下用电器正常工作可知，三个用电器正常工作时的电压相等，故①错误；
②由图可知，在相同时间内，电烤箱的用电费用最多，而电视机的用电费用最少，说明电烤箱消耗的电能最多，电视机消耗的电能最少，由P=Wt可知，电烤箱的电功率最大，电视机的电功率最小，故②正确；
③由于三个用电器正常工作时的电压相等，电烤箱的电功率最大，电视机的电功率最小，由P=UI可知，当这三个用电器正常工作时，通过电烤箱的电流最大，通过电视机的电流最小，故③正确；
④在一个月内，小明家三种用电器的使用时间t的关系不确定；由公式W=Pt可知，消耗电能的多少与电功率大小和时间长短有关，所以电烤箱的用电费用不一定最多，故④错误；
故A正确、BCD错误。
故选：A。
14.【答案】B
【解析】①由图乙可知，加热相同的时间，B物质升高的温度大于A物质升高的温度，故①正确；
②用完全相同的加热装置对质量相同的A、B两液体进行加热，则相同时间内A、B两液体吸热相同，所以A、B两液体在0～5min内吸收的热量之比为1：1，故②错误；
③由图可知，升高相同的温度，A需要加热更长的时间，吸收更多的热量，所以A液体的吸热能力比B液体的强，故③正确；④比热容使物质的特性，与温度无关，A、B液体的比热容不变，故④错误。故选：B。
15.【答案】C
【解析】由电路图可知，当滑片P在a端时，电路为R2的简单电路，电压表测电源的电压，即U1=U；
当滑片P在b端时，R2与R1串联，电压表测R2两端的电压，示数为U2，
设前后两次电路中的电流分别为I1、I2，已知U1：U2=5：1，
由欧姆定律可得：U1U2=I1R2I2R2=I1I2=51；
则滑片位于a端时电路中的电流：
I1=5I2=5×0.4A=2A，
由P=UI可得，电源的电压：
U=U1=P2I1=12W2A=6V；
R2的阻值：
R2=UI1=6V2A=3Ω；
滑片位于b端时，R2与R1串联，电路中的总电阻：
R=UI2=6V0.4A=15Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器的最大阻值：
R1=R-R0=15Ω-3Ω=12Ω。
故①③正确，②④错误；
故选：C。
16.【答案】比热容
【解析】因为水的比热容较大，同等情况下，水要比其它物质吸收更多的热量，使油的温度升高得慢些，所以相对耗油量就少一些。
故答案为：比热容。
17.【答案】引力
【解析】
将两个铅柱的底面削平、削干净、然后紧紧地压在一起，两铅块就会结合起来，甚至下面吊一个重物都不能把它们拉开，说明了分子之间存在引力。
故答案为：引力。
18.【答案】3.2×106
【解析】烧水所用天然气体积：V=2366.05m3-2365.95m3=0.1m3，
这些天然气完全燃烧产生的热量：
Q总=qV=3.2×107J/m3×0.1m3=3.2×106J。
故答案为：3.2×106。
19.【答案】1000
【解析】3000r/kW⋅h表示每消耗1kW⋅h的电能，电能表的转盘转3000转，则转盘转150转时，该用电器消耗的电能：W=1503000kW⋅h=0.05kW⋅h，
该用电器的功率：P=Wt=0.05kW⋅h360h=1kW=1000W。
故答案为：1000。
20.【答案】灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全，如图所示：
。
【解析】灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
21.【答案】根据磁体周围的磁感线都是从N极出发回到S极，可以判断通电螺线管的右端是N极，左端是S极。
根据安培定则，用右手握住通电螺线管，四指指向电流方向，大拇指所指的方向N极，可以判断电流从螺线管的右端进入，从左端流出，可以判断电源的右端是正极，左端是负极，如图所示：

【解析】(1)磁体周围的磁感线都是从N极出发回到S极。
(2)知道通电螺线管的磁极，根据安培定则判断电流方向，判断电源的正负极。
22.【答案】99 小于 不变 减小 a
【解析】(1)由图乙可知，水保持99℃温度不变，此温度是水的沸点，故水沸腾时的温度是99℃；
标准大气压下水的沸点是100℃，故当地气压小于标准大气压；
(2)由实验可得出，水沸腾时的特点是：达到沸点，持续吸热，温度保持不变；水沸腾时吸热，部分水会汽化成水蒸气，水的质量减小了，水分子的个数减少了，温度不变，所以内能减小；
(3)水沸腾时，气泡上升过程逐渐变大，故a图是水沸腾的图像。
故答案为：(1)99；小于；(2)不变，减小； (3)a。
23.【答案】有 磁场方向 C、D 机械
【解析】(1)磁体保持不动，导线ab向左运动，此时导体做切割磁感线运动，电路中有电流产生；
(2)若保持导线ab运动情况不变，仅将磁体N、S极对调，是为了探究感应电流方向与磁场方向的关系；
(3)图乙中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，AB没有做切割磁感线运动，CD做切割磁感线运动，会产生感应电流的是C、D；
(4)从能量的角度来分析，感应电流的产生过程是将机械能转化为电能。
故答案为：(1)有：(2)磁场方向：(3)C，D：(4)机械。
24.【答案】B A 0.75 大 闭合开关S、S1，断开S2 闭合开关S、S2，断开S1 保持滑动变阻器滑片P位置不动 U1-U额R0⋅U额
【解析】(1)原电路图中，电流表和电压表串联后与灯泡并联是错误的，在测小灯泡的电功率实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端，如下图所示：
；
(2)为了保护电路，闭合开关前，应将滑片P移至阻值最大处，即B端；
(3)排除故障后，闭合开关，移动滑动变阻器的滑片P，此时电压表示数为1V，小于灯泡额定电压2.5V，为了使小灯泡正常发光，应增大灯泡两端电压，根据串联电路电压规律，应减小滑动变阻器两端电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑动变阻器的滑片向A端移动；
当小灯泡正常发光时电流表的示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.3A，则小灯泡额定功率为：
PL=ULIL=2.5V×0.3A=0.75W；
(4)由表中数据可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据P=UI可知，灯泡实际功率变大，即在电路安全范围内，小灯泡两端实际电压越大，小灯泡的实际功率越大；
(5)实验步骤：
①闭合开关S、S1，断开S2，调节滑动变阻器的滑片P，使电压表读数为U额；
②闭合开关S、S2，断开S1，保持滑动变阻器滑片P位置不动，读出此时电压表的示数为U1；
③在步骤①中，灯与定值电阻串联后再与滑动变阻器串联，电压表测灯两端的电压，调节滑动变阻器的滑片，使电压表读数为小灯泡额定电压U额，灯正常发光；在步骤②中，电压表测灯与R0两端的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，此时定值电阻两端的电压：
U0=U-U额，由串联电路电流特点和欧姆定律可知，电路中的电流为：
I额=I0=U0R0=U1-U额R0，
小灯泡的额定功率表达式：
P额=U额I额=U1-U额R0⋅U额。
故答案为：(1)见解答图；(2)B；(3)A；0.75；(4)大；(5)①闭合开关S、S1，断开S2；②闭合开关S、S2，断开S1；保持滑动变阻器滑片P位置不动；③U1-U额R0⋅U额。
25.【解析】(1)根据串联电路的电压特点可知电阻R1两端的电压为：U1=U-UL=6V-2V=4V，
根据欧姆定律可知电路电流I=U1R1=4V100Ω=0.04A；
(2)定值电阻R1的实际功率P1=U1l=4V×0.04A=0.16W；
(3)根据W=UIt可知发红光时LED灯工作1小时消耗的电能W=ULIt=2V×0.04A×3600s=288J。
答：(1)电路中的电流为0.04A；
(2)定值电阻R1的实际功率为0.16W；
(3)发红光时LED灯工作1小时消耗的电能为288J。
26.【解析】(1)水吸收的热量：Q吸=cmΔt=4.2×103J/(kg⋅℃)×1kg×(70℃-20℃)=2.1×105J；
(2)电热水壶消耗的电能：W=Pt=1500W×3×60s=2.7×105J；
(3)电热水壶的加热效率：η=Q吸W=2.1×105J2.7×105J≈77.8%。
答：(1)水吸收的热量为2.1×105J；
(2)该电热水壶消耗的电能为2.7×105J；
(3)该电热水壶的加热效率为77.8%。
27.【解析】(1)根据W=Pt可知灯泡L正常工作0.5h消耗的电能W=PLt=0.04kW×0.5h=0.02kW⋅h；
(2)控制电路中，闭合开关，定值电阻和光敏电阻串联，当R2两端的电压为6V时，S2闭合，灯L刚好发光，光敏电阻R2两端电压达到6V时，根据串联电路的电压特点可知定值电阻两端的电压U1=U-U2=7V-6V=1V，
根据欧姆定律可知电路电流I=U1R1=1V10Ω=0.1A，
根据欧姆定律可知光敏电阻的阻值R2=U2I=6V0.1A=60Ω；
根据表格数据可知由表格可知光照度的大小为0.5lx；
(3)当光照度为1.2lx时，设此时光敏电阻的阻值为R2'，
根据表格数据可知：R2'×1.2lx=60Ω×0.5lx，
此时光敏电阻的阻值为R2'=25Ω，
根据电阻串联的特点可知总电阻R=R1+R2'=10Ω+25Ω=35Ω，
根据P=U2R可知控制电路的总功率P=U2R =(7V)235Ω=1.4W。
答：(1)灯泡L正常工作0.5h消耗的电能为0.02kW⋅h；
(2)当灯泡L刚好发光时，光照度的大小为0.5lx；
(3)当光照度为1.2lx时，控制电路的总功率为1.4W。
次数
电压表示数/V
电流表示数/A
电功率/W
1
2
0.26
2
2.5
3
3
0.32
LED灯两端电压(V)
2
2.4
3
发光的颜色
红
绿
蓝
光照度E/lx
0.5
1
1.5
2
2.5
3
光敏电阻R2阻值/Ω
60
30
20
15
12
10
