中考物理第一轮复习 第一部分 考点梳理 17-第十七章 电动机与发电机 PPT课件

这是一份中考物理第一轮复习 第一部分 考点梳理 17-第十七章 电动机与发电机 PPT课件，共40页。

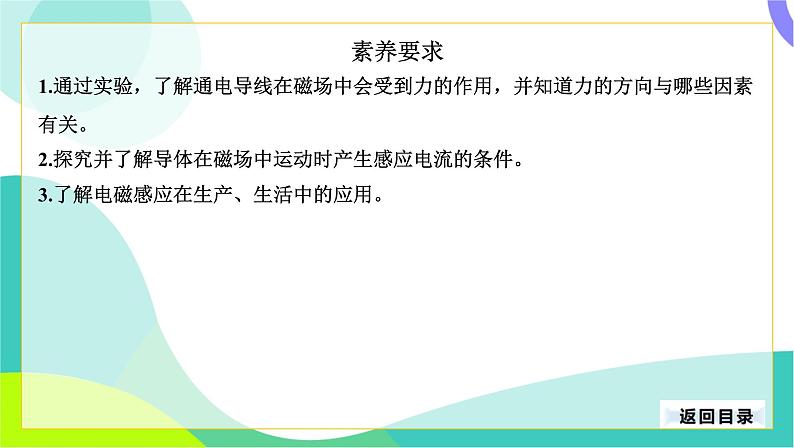

1.通过实验，了解通电导线在磁场中会受到力的作用，并知道力的方向与哪些因素有关。2.探究并了解导体在磁场中运动时产生感应电流的条件。3.了解电磁感应在生产、生活中的应用。

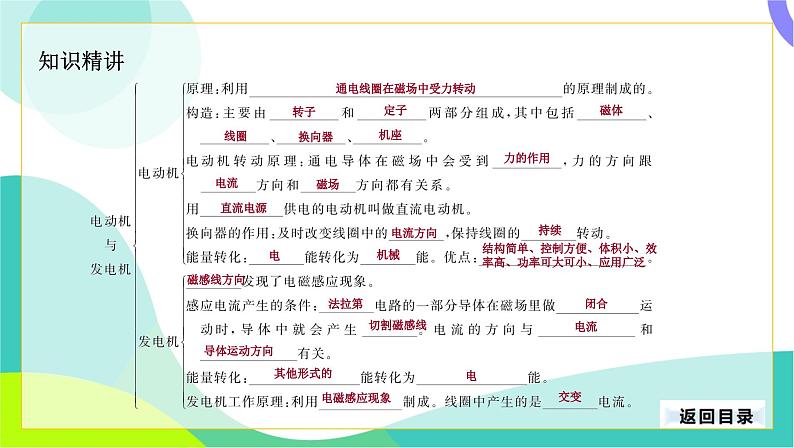

通电线圈在磁场中受力转动
结构简单、控制方便、体积小、效率高、功率可大可小、应用广泛
考点一 磁场对电流的作用、电动机

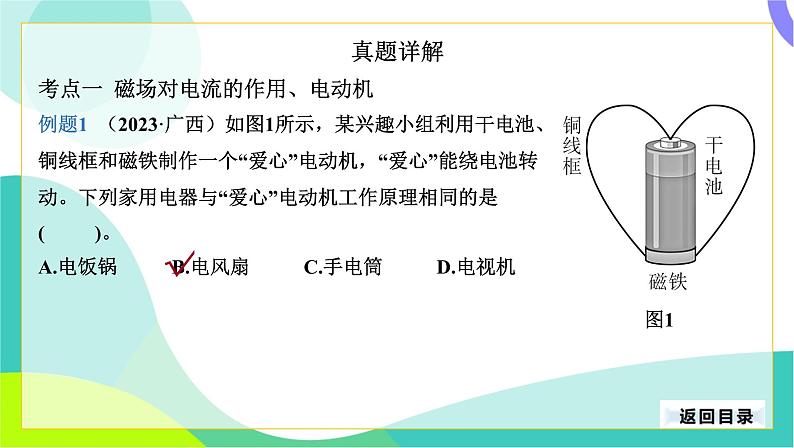

例题1 （2023·广西）如图1所示，某兴趣小组利用干电池、铜线框和磁铁制作一个“爱心”电动机，“爱心”能绕电池转动。下列家用电器与“爱心”电动机工作原理相同的是( )。
A.电饭锅B.电风扇C.手电筒D.电视机

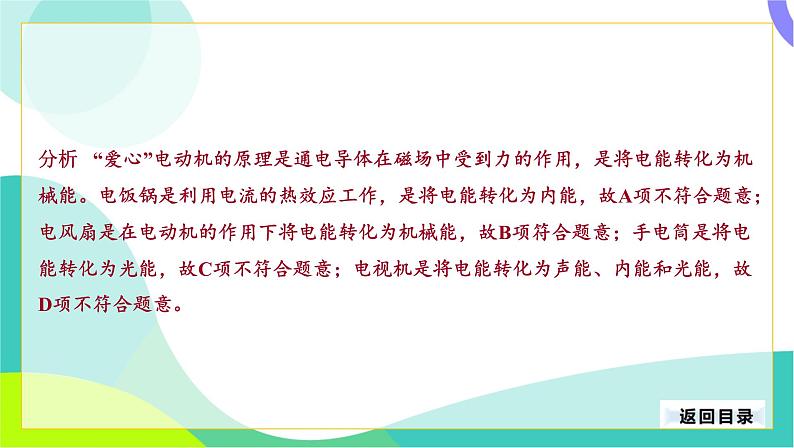

分析 “爱心”电动机的原理是通电导体在磁场中受到力的作用，是将电能转化为机械能。电饭锅是利用电流的热效应工作，是将电能转化为内能，故A项不符合题意；电风扇是在电动机的作用下将电能转化为机械能，故B项符合题意；手电筒是将电能转化为光能，故C项不符合题意；电视机是将电能转化为声能、内能和光能，故D项不符合题意。

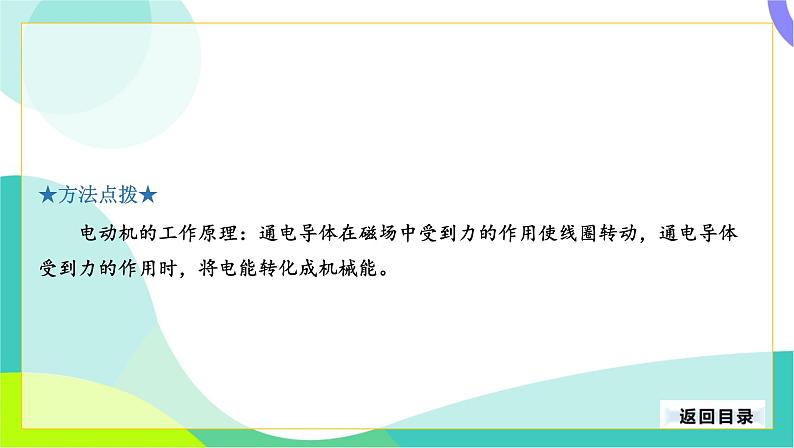

★方法点拨★ 电动机的工作原理：通电导体在磁场中受到力的作用使线圈转动，通电导体受到力的作用时，将电能转化成机械能。
1.（2023·内江）下列装置与电动机的原理相同的是( )。
A.导线通电时小磁针转动
B.通电时电磁铁吸引大头针
C.金属棒在磁场中运动产生电流
D.在磁场中金属棒通电后运动
1.（2024·广西）（多选题）如图2所示，兴趣小组制作了一个电动机，给线圈通电，轻轻一推，线圈就会持续转动。下列关于电动机的说法正确的是( )。
A.电动机主要由磁体和线圈组成B.电动机主要把动能转化为电能C.对调电源正、负极可以改变线圈的转动方向D.电流通过线圈产生的热量与线圈的电阻无关
考点二 电磁感应现象、发电机
★方法点拨★ 产生感应电流的条件有两点:一是电路是闭合的；二是电路中的部分导体在磁场中做切割磁感线运动。
2.（2023·成都）小明利用如图4所示的装置探究导体在磁场中产生电流的条件，他通过观察灵敏电流计的______________来判断是否产生了感应电流。经过多次尝试，他发现，当闭合电路的一部分导体在磁场中做____________运动时，导体中就会产生感应电流。
3.（2024·绥化）随着新能源技术的日渐成熟，风力发电机已经在我市投入使用。下图与发电机原理相同的是( )。
A. B. C. D.
2.（2023·广东）如图5所示，小明用线圈、条形磁铁和灵敏电流计来验证电磁感应现象。下列不能使灵敏电流计指针发生偏转的操作是( )。
A.线圈不动，磁铁快速向上B.线圈不动，磁铁快速向下C.磁铁不动，线圈快速向上D.线圈和磁铁同时同速向上
实验 探究导体在磁场中产生感应电流的条件
1.实验原理：发电机。
2.实验图：如图6所示。 3.实验方法：转换法和控制变量法。 （1）转换法:通过灵敏电流计指针的偏转情况判断感应电流的方向和磁场方向。（2）控制变量法:①探究感应电流的方向与导体运动方向的关系（控制磁场方向不变,改变导体运动方向）;②探究感应电流的方向与磁场方向的关系（控制导体运动方向不变,改变磁场方向）。
4.灵敏电流计指针不偏转的原因。 （1）不是闭合回路。（2）导体没有做切割磁感线运动。 5.增大感应电流的方法。 （1）增强磁性。（2）增大导体切割磁感线的速度。（3）用线圈替代单根导线。 6.实验结论：闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中有感应电流产生，感应电流的方向与磁场的方向和导体运动的方向有关。 7.能量转换:机械能转化为电能。
例题3 （2023·鄂州）物理小组的同学们利用如图7所示的实验装置，探究导体在磁场中运动时产生感应电流的条件。
（1）磁铁不动，闭合开关，导体棒沿______（填“上下”“左右”或“前后”）方向运动时，灵敏电流计的指针会发生偏转。
分析 磁铁不动，闭合开关，导体棒沿左右方向运动时，导体做切割磁感线运动，会产生感应电流，灵敏电流计的指针会发生偏转。
（2）断开开关，无论磁铁如何放置、导体棒怎样运动，灵敏电流计的指针都不发生偏转。由此得出结论：______电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流。
分析 断开开关，不是闭合电路，无论磁铁如何放置、导体棒怎样运动，都不会产生感应电流，灵敏电流计的指针都不发生偏转，由此得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流。
（3）该实验在探究过程中，是将______能转化成电能，生活中的________（填“电动机”或“发电机”）是根据这一原理制成的。
分析 产生感应电流的过程中，机械能转化为电能。人们利用电磁感应现象制成了发电机。
4.（2024·陕西）如图8所示是“探究导体在磁场中产生感应电流的条件”实验的装置。
（3）下列物品中，应用该实验结论工作的是___。
A.电风扇B.手摇发电手电筒
A.电磁铁B.电动机C.发电机D.电磁继电器
2.（2023·福建）经过十年的不懈探索，法拉第发现了电磁感应现象。下面可以探究产生感应电流条件的装置是( )。
A. B. C. D.
3.（2024·武汉）新能源汽车作为我国新质生产力的杰出代表，各项技术均处于世界领先水平，其中用到的一种能量回收技术就是汽车在滑行或制动过程中，内部线圈切割磁感线产生感应电流，将机械能转化为电能。下列装置中利用了电磁感应原理工作的是( )。
4.（2024·宜宾）安检时，当金属探测仪靠近金属物体，会产生感应电流，发出警示信号。下图中与此工作原理相同的实验装置是( )。
A. B. C. D.
5.（2023·包头）如图2所示，在探究磁生电实验中，下列做法能使电流计的指针发生偏转的是( )。
6.（2023·宜昌）如图3甲所示，把一台手摇发电机跟小灯泡连接起来，使线圈在磁场中转动，可以看到小灯泡会发光。下列说法正确的是( )。
A.发电机是利用电流的磁效应来工作的B.发电机将电能转化为了机械能C.线圈转得越快，小灯泡越亮D.如果将小灯泡换成如图3乙的电流计，则电流计的指针一直偏向右边
7.（2024·鸡西）福建舰是中国完全自主建造的首艘电磁弹射型航空母舰。当弹射装置内的导体通过强大的电流时，战斗机就受到强大的电磁力而弹射飞出。下列实验与电磁弹射装置工作原理相同的是( )。
A. B. C. D.
8.（2023·怀化）法拉第发现“闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生感应电流”的现象。如图4所示，能产生这一现象的实验装置是图____ （填“甲”或“乙”）。图丙是电动机
的工作原理，该电动机工作时能量转化是__________________（填“机械能转化为电能”或“电能转化为机械能”）。
10.（2024·海南）电子计数器测量原理是通过切割磁感线产生变化的电流计数，下列设备与计数器工作原理相同的是( )。
A.柴油机B.电动机C.汽油机D.发电机
13.（2023·北京）
（1）小京用图8甲所示的装置进行实验，闭合开关的瞬间，观察到小磁针__________的现象，说明电流周围存在磁场。
灵敏电流计的指针向左偏转，如图8丙所示。小京探究的问题是____________________________________________________。
感应电流的方向与金属棒切割磁感线运动的方向是否有关
