必考实验14 探究杠杆的平衡条件--【物理实验】2025年中考物理二轮复习必考实验专项精练

这是一份必考实验14 探究杠杆的平衡条件--【物理实验】2025年中考物理二轮复习必考实验专项精练，文件包含必考实验14探究杠杆的平衡条件原卷版docx、必考实验14探究杠杆的平衡条件解析版docx等2份试卷配套教学资源，其中试卷共41页， 欢迎下载使用。
一、选择题

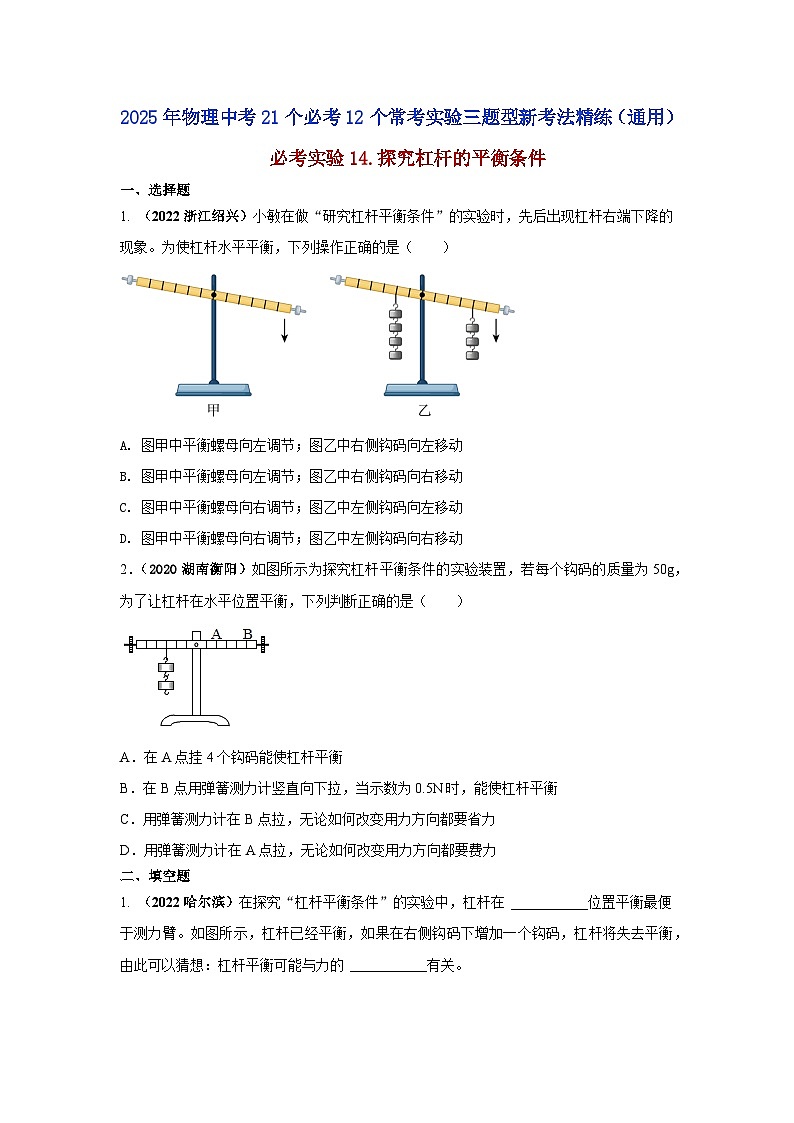

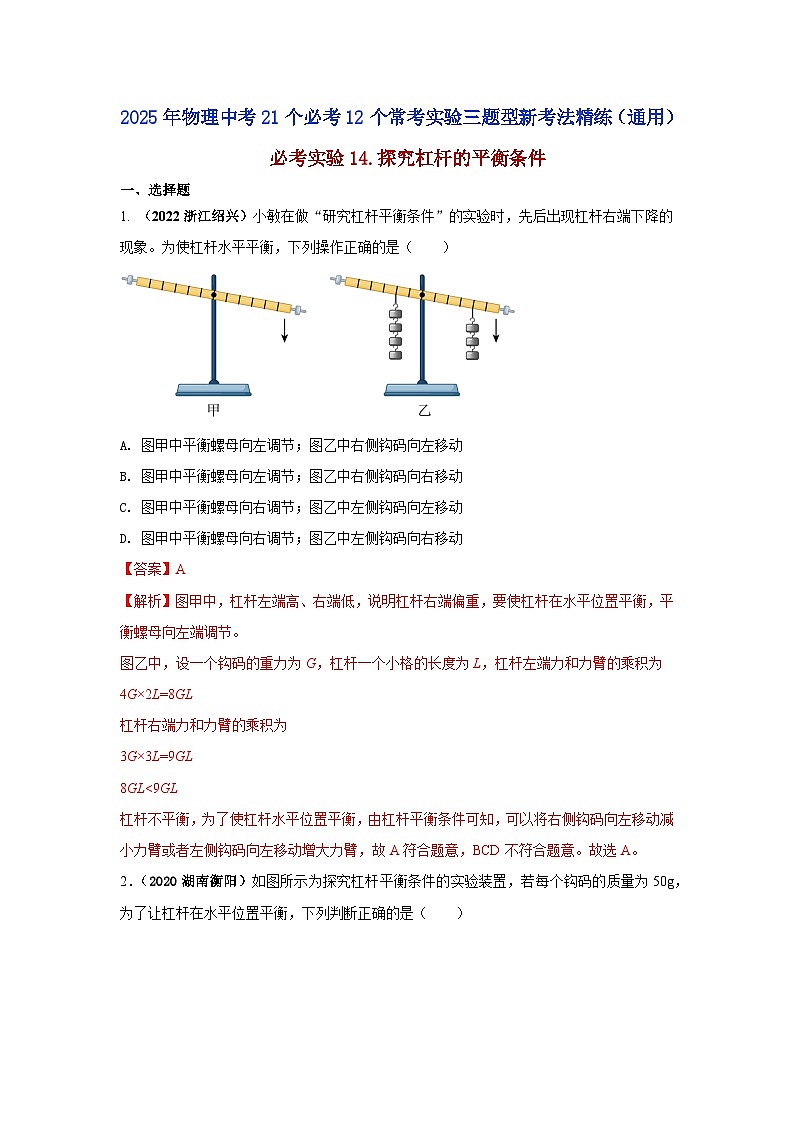

1. （2022浙江绍兴）小敏在做“研究杠杆平衡条件”的实验时，先后出现杠杆右端下降的现象。为使杠杆水平平衡，下列操作正确的是（ ）
A. 图甲中平衡螺母向左调节；图乙中右侧钩码向左移动
B. 图甲中平衡螺母向左调节；图乙中右侧钩码向右移动
C. 图甲中平衡螺母向右调节；图乙中左侧钩码向左移动
D. 图甲中平衡螺母向右调节；图乙中左侧钩码向右移动
【答案】A
【解析】图甲中，杠杆左端高、右端低，说明杠杆右端偏重，要使杠杆在水平位置平衡，平衡螺母向左端调节。
图乙中，设一个钩码的重力为G，杠杆一个小格的长度为L，杠杆左端力和力臂的乘积为
4G×2L=8GL
杠杆右端力和力臂的乘积为
3G×3L=9GL
8GLG×3L
所以杠杆左端下沉。
（4）小勇用弹簧测力计替代钩码，在B点竖直向下拉，然后将弹簧测力计绕B点逆时针旋转一小段至如图丙所示位置。在旋转过程中，测力计拉力的力臂变小，要使杠杆仍然在水平位置平衡，根据杠杆平衡条件可知，弹簧测力计的示数将逐渐变大。
（5）实验结果表明，当动力动力臂=阻力阻力臂时，杠杆的平衡处于平衡状态，所以杠杆的平衡条件是：动力动力臂=阻力阻力臂。
8．在“探究杠杆平衡条件”实验中：
（1）实验前调节杠杆在水平位置平衡的目的______；
（2）通过多次实验得出表格数据：
分析1、2、3三次实验数据，可以发现实验中存在的问题是：没有改变______的大小；
（3）分析4、5、6三次实验数据，得出杠杆的平衡条件是______；（用字母表示）
（4）如图甲所示是某次实验中的情形，把图中杠杆两侧的钩码各取下一个，为使杠杆再次在水平位置平衡，应将左侧钩码向______移动一个格同时右侧钩码向______移动一个格；（选填“左”或“右”）
（5）实验前在调节杠杆平衡时，若杠杆静止时左端高右端低，此时杠杆处于______（选填“平衡”或“非平衡”）状态，为了方便实验应将杠杆两端的平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡；
（6）将杠杆一侧的钩码换成弹簧测力计，先后进行如图乙所示的两次实验，第一次弹簧测力计竖直向下拉示数为F1；第二次弹簧测力计斜着拉示数为F2，若两次杠杆保持水平平衡，则两种拉的方式______（选填“第一种”或“第二种”）更省力。
【答案】（1）消除杠杆自重对杠杆平衡的影响及便于测量力臂 （2）力 （3）F1L1=F2L2 （4）右 左 （5）平衡 左 （6） 第一种
【解析】（1）实验前，杠杆在水平位置平衡后，杠杆自重的重心在支点上，不会使杠杆转动；所以实验前，使杠杆在水平位置平衡，目的是消除杠杆自重对杠杆平衡的影响，实验过程中杠杆在水平位置平衡是便于测量力臂。
（2）分析1、2、3次实验数据，可以发现实验中存在的问题是没有改变力F1的大小。
（3）将4、5、6三次数据中的各自的力与力臂相乘，然后分析实验数据，发现杠杆的平衡条件是
（4）设一个钩码的重力G，一格的长度为L，则当杠杆两侧的钩码各取下一个，则
故杠杆不再水平平衡，左侧会下降，根据杠杆平衡条件，应将左侧钩码向右移动一个小格，将右侧钩码向左移动一个格，此时
所以此时杠杆水平平衡。
（5）实验前，杠杆静止时左端高右端低，静止是平衡状态，所以杠杆处于平衡状态。
由于杠杆左端高右端低，为使杠杆在水平位置平衡，应将平衡螺母向左端移动。
（6）力臂等于支点到力的作用线的距离，当杠杆在水平位置平衡时，力的方向与杠杆垂直，力臂可以从杠杆标尺刻度上直接读出来，因此第一种实验方案更方便，此时弹簧测力计的拉力与杠杆垂直，能从杠杆上直接读力臂；因为第一方案的动力臂要大于第二种方案的动力臂，根据杠杆的平衡条件，在阻力和阻力臂都相同的情况下，动力臂越大的越省力，所以，则两种拉的方式第一种更省力。
9．如图是探究“杠杆平衡条件”的实验。
（1）如图甲所示，此时杠杆 _____（处于/不处于）平衡状态；为使杠杆在水平位置平衡应将平衡螺母向 _____（左/右）调节；
（2）杠杆水平平衡后，小明在杠杆A点处挂上2个钩码，B点处挂上 _____个钩码，可以再次使杠杆在水平位置平衡，若把A、B处所挂钩码同时向支点移动1格，则杠杆 _____（选填“依然平衡”“左端下降”或“右端下降”）；
（3）小明将一端的钩码换成弹簧测力计，发现按图丙中弹簧测力计使用方式校零时往往很困难，由于弹簧测力计的弹簧和秤钩都有一定的质量，这时弹簧测力计的示数略 _____绳子受到的实际拉力（选填“大于”或“小于”），为了在竖直向下方向校零，一种方法是取两个弹簧测力计先竖直方向校零后，如丙图右侧所示竖直放置，秤钩对钩，在竖直方向拉到某一数值，这时只要移动弹簧测力计 _____（甲/乙）的指针，使其示数与另一弹簧测力计相等即可完成校零；
（4）实验中小明曾提出“力的作用点到支点的距离影响杠杆的平衡”。为判断这一观点是否正确，小华制作了一个密度均匀的圆盘（相当于杠杆），圆盘可以绕着圆心O转动（转轴阻力忽略不计），如图丁所示。他先在圆盘的C点挂上4个钩码，又在G点挂上一定数量的钩码后，圆盘在图示位置平衡，此时CD水平；接着他将挂在G点的钩码先后挂在_____两个点又进行了两次实验，发现圆盘仍在图示位置平衡，则说明小明的观点是错误的。
【答案】（1）处于 右 （2）1 右端下降 （3）小于 乙 （4） D、N
【解析】（1）如图甲所示，此时杠杆静止，处于杠杆平衡状态。
杠杆右端偏高，说明杠杆的重心在支点的左侧，为使杠杆在水平位置平衡，应将平衡螺母向右调节。
（2）设每个钩码重为G，杠杆每格长为l，由杠杆平衡条件可得
2G×2l=nG×4l
解得n=1，故应在B点挂1个钩码才能使杠杆平衡。
当杠杆平衡后，将A、B两点下面所挂的钩码同时向O点移动1格，则有
2G×l8GL
杠杆不能平衡，左端下沉。
（3）保持B点不变，若拉力F从a到b倾斜时，此时F的力臂变短，阻力和阻力臂不变，根据杠杆的平衡条件，力F变大，弹簧测力计的示数变大。
当弹簧测力计在B点斜向下拉（与水平方向成30°角）杠杆，此时动力臂等于
根据杠杆的平衡条件F1l1=F2l2得
图丁中，杠杆的重心不在支点上，杠杆自身的重力对杠杆转动产生了影响，导致拉力F的大小比由杠杆平衡条件计算出来的数值偏大。
11.（2023内蒙古通辽） 如图所示是某实验小组探究“杠杆平衡条件”的实验装置（杠杆刻度均匀，每个钩码重0. 5N）。

（1）挂钩码前，杠杆如图甲所示，此时正确的操作是向______（选填“左”或“右”）调节杠杆两端的螺母，使杠杆在水平位置平衡；
（2）接下来，在A、B两处挂上如图乙所示的钩码后，杠杆重新在水平位置平衡，若将A处的钩码拿掉一个，要便杠杆在水平位置再次平衡，则应将B处所挂钩码向______（选填“左”或“右”）移动______个格；
（3）某同学用弹簧测力计替代钩码，在B点竖直向下拉，然后将弹簧测力计绕B点逆时针旋转一定角度至如图丙所示位置，在旋转过程中，要使杠杆始终在水平位置平衡，则弹测力计的示数将逐渐______（选填“变大”或“变小”），原因是______________。
【答案】 （1）右 （2）左 2 （3）变大 动力臂逐渐减小
【解析】（1）由图甲知，此时杠杆左端重，右端轻，故此时应向右调节杠杆的平衡螺母，使杠杆水平平衡。
（2）设杠杆每格的长度为l，每个钩码的重力为G，杠杆重新在水平位置平衡，若将A处的钩码拿掉一个，要便杠杆在水平位置再次平衡，则此时杠杆左端的力臂为FA=6l，杠杆右端钩码的重力为GB=3G，杠杆水平平衡时，由杠杆的平衡条件可得
G×6l=3G×lB
解得杠杆B端力臂的长度为
故可知应将B处所挂钩码向左移动2个格。
（3）由图丙可知，在旋转过程中，杠杆保持水平平衡，动力臂逐渐减小，而阻力与阻力臂不变，故由杠杆的平衡条件可知，动力逐渐增大，即弹簧测力计的示数将逐渐变大。
12. （2022广东）在“探究杠杆的平衡条件”实验中：
（1）小明安装好杠杆后，发现其左端下沉，如图甲所示。为使杠杆在水平位置平衡，应将平衡螺母向___________调节；
（2）如图乙所示，杠杆调节平衡后，在A处悬挂3个钩码，每个钩码重0.5N。如果在B处施加一个拉力使杠杆在水平位置再次平衡，当方向为___________时，拉力最小，大小为___________N；
（3）课后，小明制作了一个简易杠杆，调节杠杆在水平位置平衡，然后在它两边恰当位置分别放上不同数量的同种硬币，使其在水平位置再次平衡，如图丙所示，则力臂___________。若两边同时各取走一枚硬币，则杠杆的___________端将下沉。
【答案】（1）右 （2）竖直向下 2 （3）2：1 右
【解析】（1）由图甲知，杠杆的左端下沉，应向右调节平衡螺母才能让杠杆在水平位置平衡。
（2）在B处施加的动力方向竖直向下时，对应的动力臂最大。据杠杆的平衡条件，阻力和阻力臂不变时，动力臂最大，对应的动力最小。杠杆在水平位置平衡时，有
3×0.5N×4l=F1×3l
解得最小拉力F1=2N
（3）由图示知，左边对杠杆的作用力为2个硬币的重力，右边对杠杆的作用力为4个硬币的重力，设每个硬币的重力为G，则有G1：G2=2G：4G=1：2
据杠杆的平衡条件有l1：l2=G2：G1=2：1
在两边同时取走一枚硬币，则左边和右边分别是
(2G-G)×l1=G×l1=2Gl2
(4G-G)×l2=3Gl2
所以杠杆的右端下沉。
13. （2022江苏徐州）在“探究杠杆的平衡条件”实验中。
（1）如图甲所示，安装杠杆时，为了使杠杆在水平位置平衡，应调节杠杆右端的平衡螺母向____移动；
（2）如图乙所示，杠杆上每一格的长度为5cm，在杠杆左边挂钩码，弹簧测力计对杠杆竖直向下的拉力是动力，则动力臂为______cm；
（3）如果要用弹簧测力计向上拉，需要对图乙所示的实验设计进行的调整是________；
（4）如图丙所示，当杠杆绕支点转动时，杠杆上A点的速度方向总是和杠杆垂直。作用在A点的三个大小相等、方向不同的力F1、F2、F3，请指出为什么力臂最大的F2对杠杆转动的作用最大？__________。
【答案】 （1）右 （2）25 （3）将测力计移到左端第5个格处 （4） F2与其力臂的乘积最大
【解析】（1）由甲图可知，杠杆左端向下倾斜，说明左端沉，为使杠杆在水平位置平衡，应调节杠杆右端的平衡螺母向右移动。
（2）乙图中，杠杆水平位置平衡，弹簧测力计对杠杆竖直向下的拉力是动力，则动力臂此时落在杠杆上，测力计悬挂点到支点的距离就等于动力臂的长度，由于每一格的长度为5cm，共5个格，所以动力臂的长度为
l1=5cm×5=25cm
（3）钩码的作用效果是使杠杆逆时针转动，要使弹簧测力计向上拉，拉力的作用效果需使杠杆顺时针转动，所以要使杠杆在水平位置平衡，需将测力计移到左端第5个格处向上拉。
（4）作用在A点的三个力虽然大小相等，但F1、F3其对应的力臂比较小，所以力与其力臂的乘积相对较小，而F2的力臂最大，F2与其力臂的乘积最大，所以对杠杆转动的作用最大。
14. （2022江苏南通）利用轻质杠杆探究杠杆平衡条件的实验中：
（1）杠杆静止时如图甲所示，要使杠杆在水平位置平衡，则应将平衡螺母向______（选填“左”或“右”）调节；
（2）如图乙所示，在A点挂4个钩码，在B点挂______个钩码，仍可使其在水平位置平衡；
（3）用弹簧测力计代替钩码，如图丙所示，不断改变弹簧测力计的作用点和力的大小，使杠杆在水平位置平衡，弹簧测力计的拉力F与其力臂l1的图像如图丁所示。图像中每个点与两坐标轴围成的方形面积______（选填“相等”或“不等”），其原因是______。
【答案】 （1）左 （2） 6 （3） 相等
【解析】（1）调节杠杆在水平位置平衡时，杠杆左端偏高，说明杠杆右侧偏重，则应将平衡螺母向左调节，使杠杆在水平位置平衡。
（2）设杠杆每个格的长度为L，每个钩码的重力为G，根据杠杆的平衡条件 有
解得
在B点挂6个钩码，仍可使其在水平位置平衡。
（3）图像中每个点与两坐标轴围成的方形面积相等，原因是左侧钩码对杠杆的拉力与其力臂的乘积不变，要想使杠杆平衡，右侧的拉力与力臂的乘积需等于左侧拉力与其力臂的乘积；即左侧拉力与其力臂的乘积不变时，右侧拉力与其力臂的乘积成反比，表达式为
15．（2023湖北天门）在探究“杠杆的平衡条件”实验中：
（1）实验前，杠杆左端下沉，如图甲，则应将平衡螺母向________（选填“左”或“右”）调节，直至杠杆在水平位置平衡；
（2）调节钩码的位置，使杠杆重新在水平位置平衡，读出实验数据并记录在表格中。如图乙所示，阻力臂l2为_________cm；
（3）分析表中实验数据。得出杠杆的平衡条件为_________（用F1、F2、l1、l2表示）；
第3次实验的杠杆类型属于_________（选填“省力”“费力”或“等臂”）杠杆，教室里的劳动工具中有这类杠，请举一例：__________；并简要说明你的判断理由__________；
（4）如图丙，F始终杠杆垂直，将杠杆缓慢地由位置A拉至位置B的过程中，F的大小将__________。（填选项代码）
A． 不变 B． 变小 C． 变大 D． 先变大后变小
【答案】（1）右 （2）8.0 （3）F1l1=F2l2 费力 扫帚 扫帚在使用时，动力臂小于阻力臂 （4）C
【解析】（1）实验前，杠杆左端下沉，杠杆右端上翘，则应将平衡螺母向右调节，直至杠杆在水平位置平衡。
（2）如图乙所示，刻度尺的分度值为0.1cm，刻度尺的度数为8.0cm，则阻力臂l2为8.0cm。
（3）分析表中实验数据可知，杠杆的动力和动力臂的乘积等于杠杆阻力和阻力臂的乘积，即得出杠杆的平衡条件为F1l1=F2l2。
由表格数据可知，第3次实验时的动力臂小于阻力臂，动力大于阻力，该杠杆类型属于费力杠杆。
依据费力杠杆的动力臂小于阻力臂，可判断教室里的劳动工具中有这类杠的是扫帚。
（4）如图丙所示，F始终杠杆垂直，动力臂l1不变，将杠杆缓慢地由位置A拉至位置B的过程中，阻力G不变，阻力臂l2变大，根据杠杆平衡的条件Fl1=Gl2，F的大小将变大，故ABD不符合题意，C符合题意。
故选C。
次数
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
2
12.0
1
24.0
2
2
5.0
1
10.0
3
3
10.0
2
150
4
3
12.0
3
18.0
实验次数
动力
动力臂
阻力
阻力臂
1
…
…
…
…
2
…
…
…
…
3
2.5
20.0
2.0
25.0
实验次数
动力F1/N
动力臂/m
阻力F2/N
阻力臂/m
1
0.5
0.2
1.0
0.1
2
1.0
0.15
1.5
0.1
3
0.1
3.0
2.0
015
4
2.0
0.15
1.5
0.2
…
序号
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1.0
15.0
1.5
10.0
2
1.0
20.0
1.0
20.0
3
3.0
10.0
20
15.0
……
次数
1
2
2
1
4
2
2
4
1
8
3
2
6
1
12
4
1
16
2
8
5
2
10
1
20
6
3
8
2
12
次数
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
0.5
16.0
1.0
2
1.0
15.0
1.0
15.0
3
2.0
15.0
1.5
20.0
