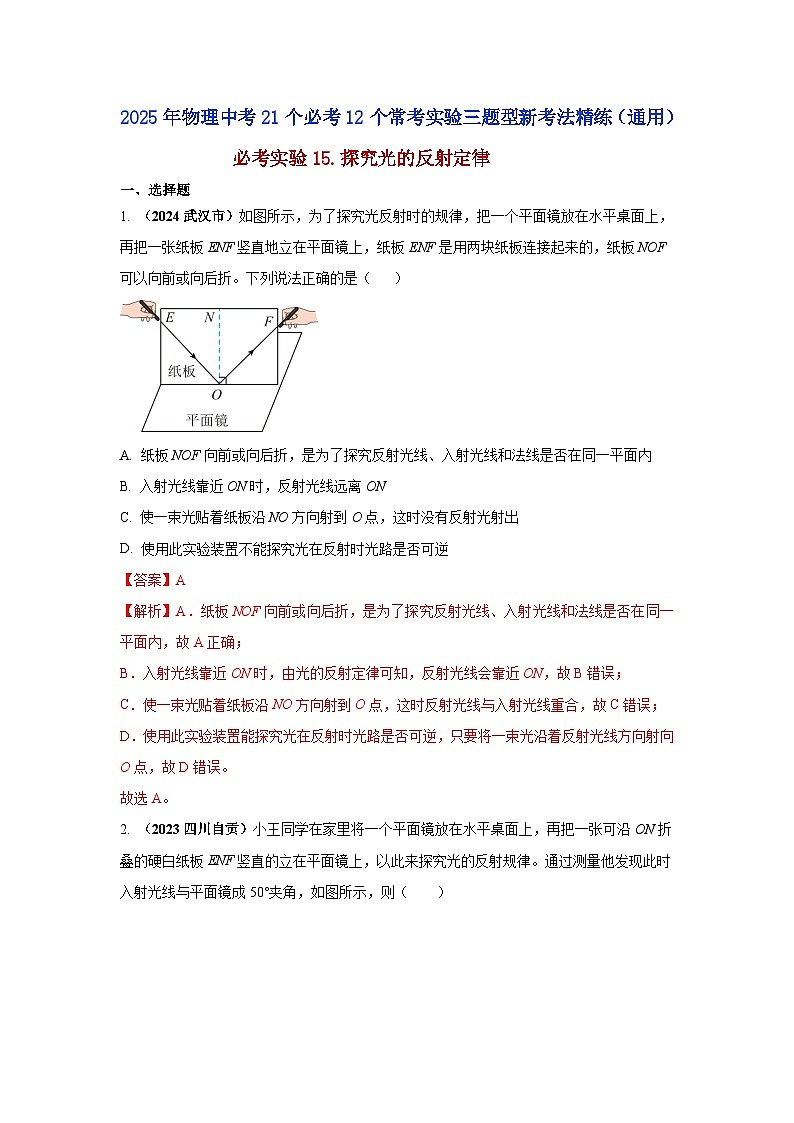

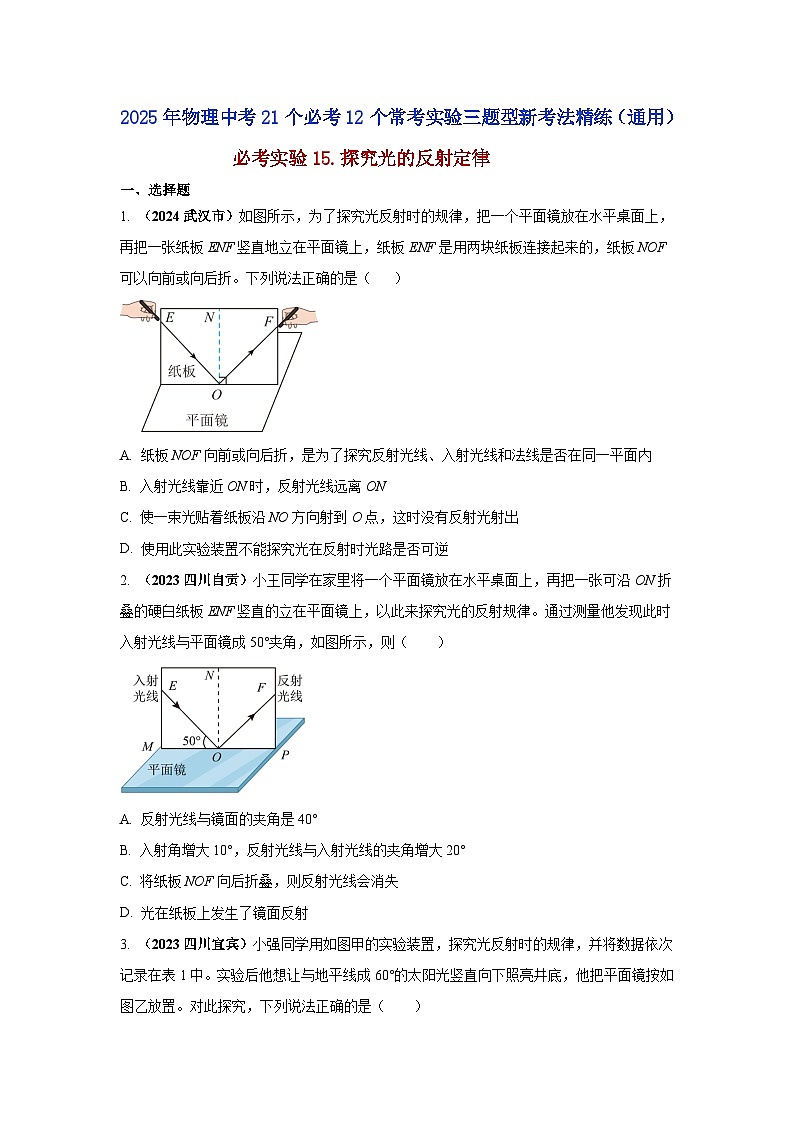

必考实验15 探究光的反射定律--【物理实验】2025年中考物理二轮复习必考实验专项精练

这是一份必考实验15 探究光的反射定律--【物理实验】2025年中考物理二轮复习必考实验专项精练，文件包含必考实验15探究光的反射定律原卷版docx、必考实验15探究光的反射定律解析版docx等2份试卷配套教学资源，其中试卷共33页， 欢迎下载使用。
一、选择题
1. （2024武汉市）如图所示，为了探究光反射时的规律，把一个平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板ENF是用两块纸板连接起来的，纸板NOF可以向前或向后折。下列说法正确的是（ ）
A. 纸板NOF向前或向后折，是为了探究反射光线、入射光线和法线是否在同一平面内
B. 入射光线靠近ON时，反射光线远离ON
C. 使一束光贴着纸板沿NO方向射到O点，这时没有反射光射出
D. 使用此实验装置不能探究光在反射时光路是否可逆

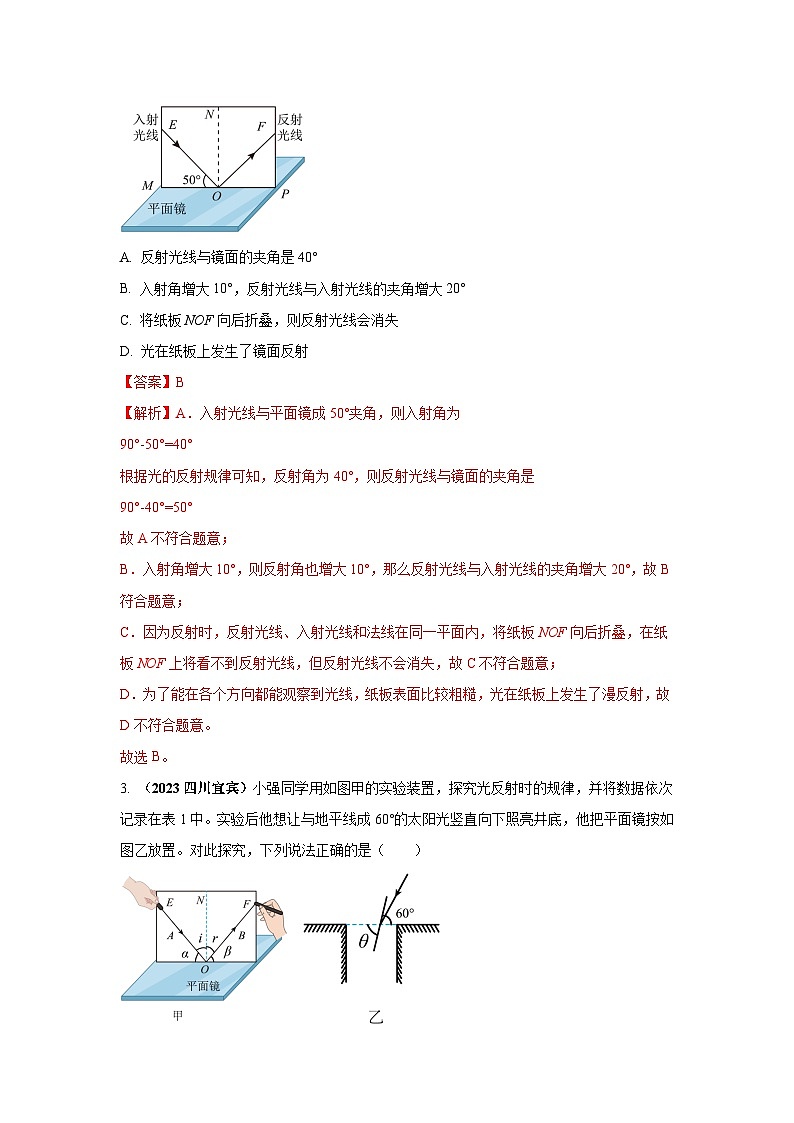

2. （2023四川自贡）小王同学在家里将一个平面镜放在水平桌面上，再把一张可沿ON折叠的硬白纸板ENF竖直的立在平面镜上，以此来探究光的反射规律。通过测量他发现此时入射光线与平面镜成50°夹角，如图所示，则（ ）

A. 反射光线与镜面的夹角是40°
B. 入射角增大10°，反射光线与入射光线的夹角增大20°
C. 将纸板NOF向后折叠，则反射光线会消失
D. 光在纸板上发生了镜面反射

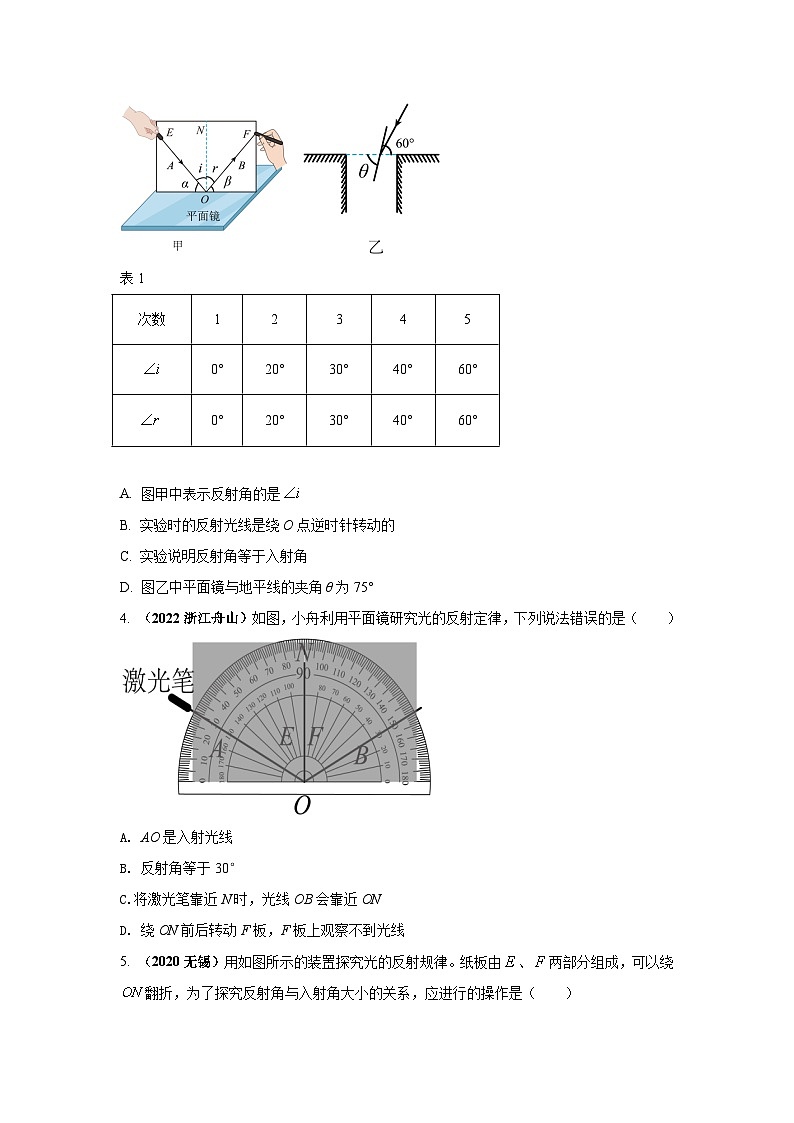

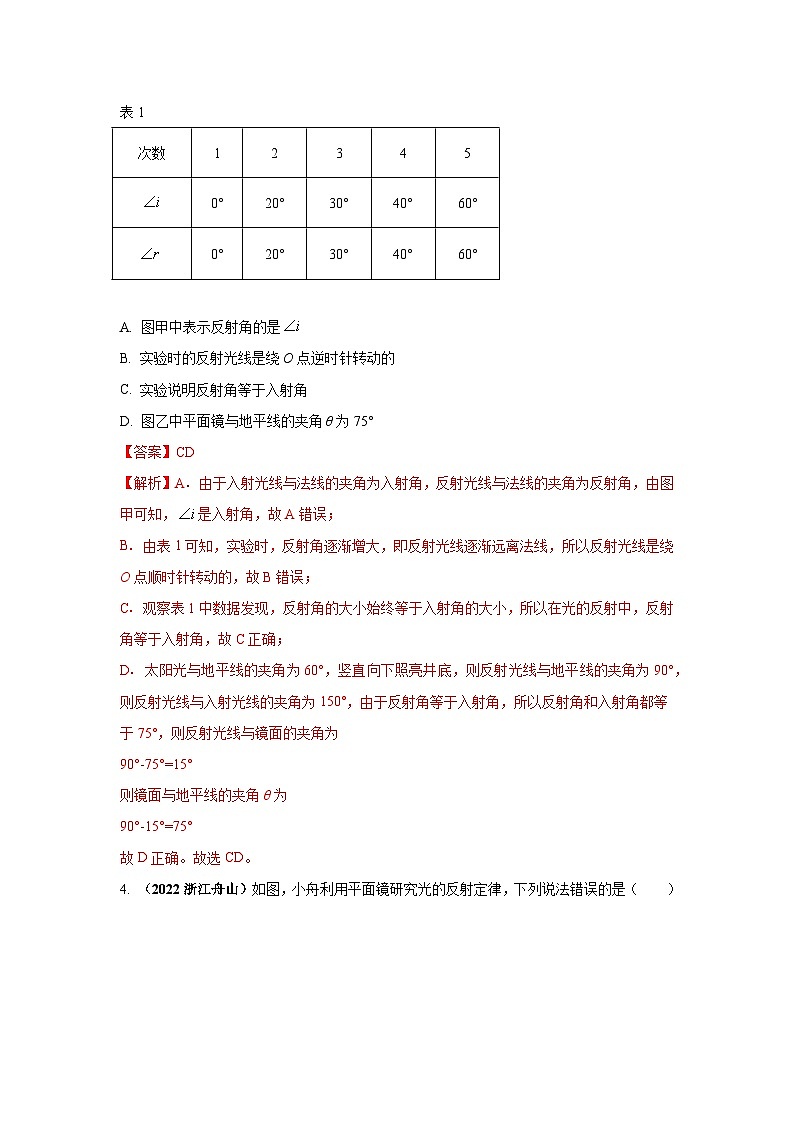

3. （2023四川宜宾）小强同学用如图甲的实验装置，探究光反射时的规律，并将数据依次记录在表1中。实验后他想让与地平线成60°的太阳光竖直向下照亮井底，他把平面镜按如图乙放置。对此探究，下列说法正确的是（ ）

表1
A. 图甲中表示反射角的是
B. 实验时的反射光线是绕O点逆时针转动的
C. 实验说明反射角等于入射角
D. 图乙中平面镜与地平线的夹角θ为75°
4. （2022浙江舟山）如图，小舟利用平面镜研究光的反射定律，下列说法错误的是（ ）
A. AO是入射光线
B. 反射角等于30°
C.将激光笔靠近N时，光线OB会靠近ON
D. 绕ON前后转动F板，F板上观察不到光线

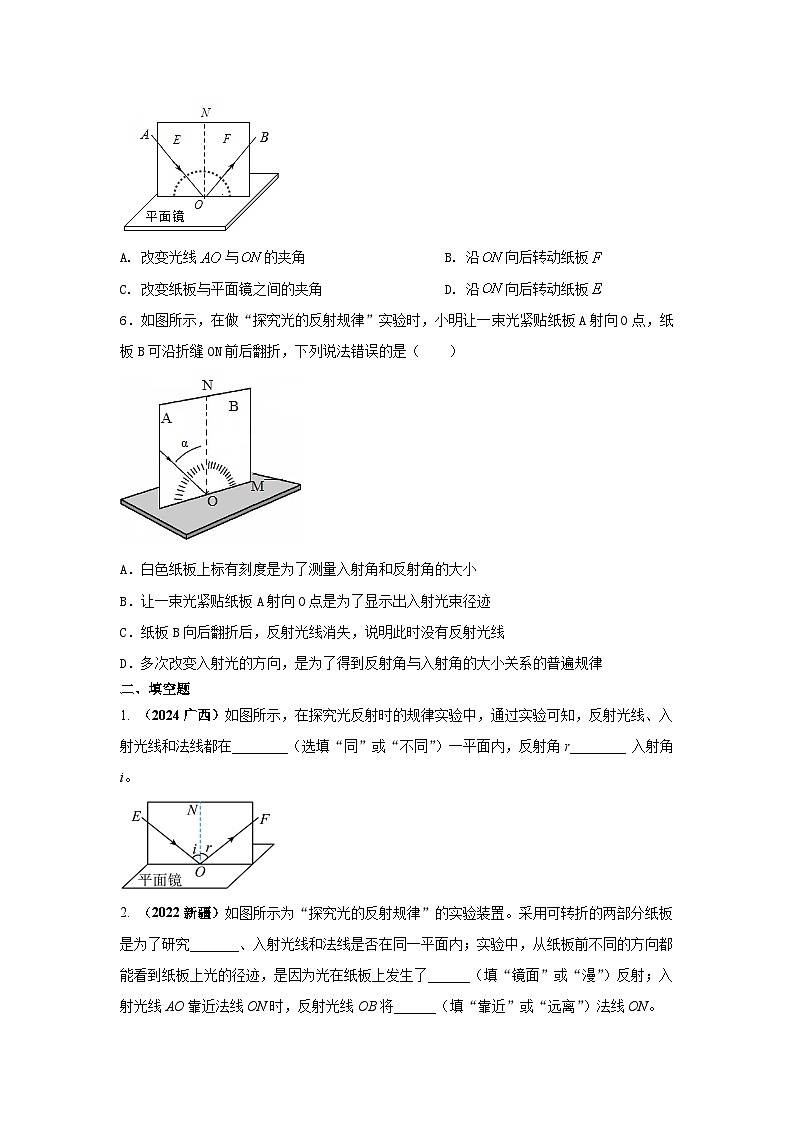

5. （2020无锡）用如图所示的装置探究光的反射规律。纸板由、两部分组成，可以绕翻折，为了探究反射角与入射角大小的关系，应进行的操作是（ ）
A. 改变光线与的夹角B. 沿向后转动纸板
C. 改变纸板与平面镜之间的夹角D. 沿向后转动纸板
6．如图所示，在做“探究光的反射规律”实验时，小明让一束光紧贴纸板A射向O点，纸板B可沿折缝ON前后翻折，下列说法错误的是（ ）
A．白色纸板上标有刻度是为了测量入射角和反射角的大小
B．让一束光紧贴纸板A射向O点是为了显示出入射光束径迹
C．纸板B向后翻折后，反射光线消失，说明此时没有反射光线
D．多次改变入射光的方向，是为了得到反射角与入射角的大小关系的普遍规律
二、填空题
1. （2024广西）如图所示，在探究光反射时的规律实验中，通过实验可知，反射光线、入射光线和法线都在________（选填“同”或“不同”）一平面内，反射角r________ 入射角i。
2. （2022新疆）如图所示为“探究光的反射规律”的实验装置。采用可转折的两部分纸板是为了研究_______、入射光线和法线是否在同一平面内；实验中，从纸板前不同的方向都能看到纸板上光的径迹，是因为光在纸板上发生了______（填“镜面”或“漫”）反射；入射光线AO靠近法线ON时，反射光线OB将______（填“靠近”或“远离”）法线ON。
三、实验探究题
1. （2024江苏无锡市） 探究光的反射规律，器材有：激光笔、平面镜、标有刻度的白色硬纸板（可沿中缝折叠）、白板；
（1）如图甲所示，将一束光照射到平面镜上，它的反射光在光屏上形成一个光斑，保持光在平面镜上的入射点不变，减小入射光与平面镜的夹角，则光屏上的光斑向______（选填“上”或“下”）移动；
（2）利用图乙所示的装置进行探究；
①平面镜水平放置，标有刻度的白色硬纸板竖直地立在平面镜上，使一束光紧贴纸板A，射向镜面上的O点，将纸板B绕接缝ON向前或向后翻折，当纸板B和纸板A在______时，纸板B上能呈现反射光束；
②改变入射光的方向，读出入射角和反射角的大小，将测得的数据记录在表格中，由此可知：反射角与入射角大小______；
③用另一束光逆着反射光的方向射到镜面，观察到反射后的光会逆着原来入射光的方向射出，这表明：______；
（3）利用如图丙所示的装置进行探究。让一束光斜射到平面镜上，在入射点O放置白板并调整位置，发现白板只在某一位置能同时呈现入射光和反射光，测得此时白板与镜面成角，说明白板与镜面的位置关系是：______，实验表明：______；
（4）自行车尾灯是由许多角反射器组成的反光装置，角反射器是由互相垂直的反光面组成的。当汽车的灯光照在尾灯上时，司机看到尾灯特别亮，原因是：______。
2. （2024河南）如图甲，在探究光的反射规律的实验中，把平面镜放在水平桌面上，纸板ENF竖直立在镜面上，ON垂直于镜面。
（1）让一束光贴着纸板沿多个角度射到O点，在纸板上记录每次的光路。记录时，为了区分每次的光路，可采用的方法是______。
（2）取下纸板，用量角器测量每次的入射角和______，并记录下来。
（3）在图甲实验的基础上，以ON为轴，把纸板NOF向后折，在纸板上看不到反射光，如图乙所示，这表明：在反射现象中，反射光线、入射光线和法线在______。小明想：当纸板折到图乙位置时，反射光还存在吗？请设计一种验证方法：______。
3.在“探究光现象”的学习活动中，小明做了以下实验：
（1）如图所示是“探究光的反射定律”的实验装置：
①如图乙所示平面镜放在水平桌面上，标有刻度（图中未画出）的白色纸板ABCD，能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。实验时，从光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了 反射；移动激光笔，使入射角为45°，测得反射角也为45°．由此就得出“光反射时，反射角等于入射角”的结论，你认为有何不妥之处？ 。
②如图丙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现。此现象说明了： 。
（2）如图甲，小明将一束激光射至P点，形成一个光斑，向水槽内慢慢注水，水槽底部光斑的位置
将 （向左移动、向右移动、不动）。
4. （2022四川自贡）在“探究光的反射规律”的实验中，如图所示，水平放置平面镜，白色纸板竖直立在平面镜上，纸板由E、F两部分组成，可以绕ON翻折。
（1）实验时，把纸板ENF垂直放在平面镜上，入射光线AO的法线是_____，光线AO的入射角大小是_____度；
（2）为了探究反射角与入射角大小的关系，应进行的操作是___________；
A．改变纸板与平面镜之间的夹角 B．沿ON向后转动纸板E
C．沿ON向后转动纸板F D．改变入射角的大小
（3）将一束光贴着纸板E沿AO射到镜面上O点，纸板F上会显示出反射光束OB，接着将纸板F绕ON向后翻折，则纸板F上______（选填“能”或“不能”）显示出反射光束，由此说明反射光线、入射光线与法线在______内（选填“同一平面”或“不同平面”）
（4）若让另一束光沿BO方向射向平面镜，反射光将沿OA方向射出。该实验现象说明___________。
A．反射角等于入射角 B．在光的反射现象中，光路可逆
5．为了“探究光反射时的规律”，实验小组的同学选用了平面镜、纸板、量角器、激光器和几种不同颜色的笔，设计了如图所示的实验。
（1）实验中为了使光线能在纸板上显示出来，方便实验研究，你该采取的操作是（ ）
A．向纸板喷烟或雾
B．使光束垂直纸板射到O点
C．使光束贴着纸板射到O点
（2）为了寻找反射光线、入射光线和法线的位置关系，所做的操作是__________。
（3）多次改变光束入射的角度，将数据记录在表格中，由此总结出的结论是___________。
（4）若将一束光贴着纸板沿FO方向射到O点，光将沿图中的OE方向射出，因为在光反射现象中，__________。
（5）使一束光贴着纸板沿某一角度射到O点，经平面镜反射，沿另一方向射出，我们能从各个方向看到这束光，因为这束光在纸板上发生的是________（填“镜面”或“漫”）反射。
（6）若不小心将纸板倾斜，让光还紧贴纸板入射，纸板上__________（填“能”或“不能”）看到反射光线。
（7）根据实验结论，某同学在实验中将激光笔垂直平面镜照射时，则反射角大小为________。
6.（2020福建）用如图所示装置探究光的反射定律，白色硬纸板EF垂直于平面镜放置，能沿ON折转，ON垂直于平面镜。
(1)让人射光贴着纸板EF沿AO射向平面镜上的O点，观察反射光的方向。多次改变入射光的方向，观察并描绘光的径迹，量出入射角i和反射角r，记录如上表。比较r和i。可以得出：光反射时，反射角______人射角；
(2)纸板EF右侧没有沿ON折转时，能观察到反射光，有折转时，观察不到反射光，说明光反射时，反射光线、人射光线和法线在______；
(3)将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出，说明光反射时，光路是______的；
(4)由于光在纸板上发了______（选填“镜面反射”或“漫反射”），所以从不同方向都可以观察到光在纸板上传播的径迹。
7. （2020广西河池探究“光的反射规律”时，某实验小组设计了如图所示的实验。
(1)实验中为了使光线能在纸板上显示出来，他们应该采取的操作是______（选填“A”或“B”）；
A．让光束垂直纸板射到O点
B．让光束贴着纸板射到O点
(2)根据上表实验数据得出结论：在光的反射现象中，反射角______入射角；
(3)若将一束光沿FO方向射到O点，光将沿图中的OE方向射出，说明在光的反射现象中光路是______的。
8. （2024福建）探究光的反射定律，实验装置如图1。让一束光贴着光屏射向平面镜的O点，改变入射光线多次实验，数据记录于下表。
（1）能从不同方向观察到光的传播路径，是因为光在光屏上发生______反射；
（2）分析表中数据得出结论：①反射光线、入射光线分别位于法线______；
②反射角______入射角；
（3）光热电站利用追日镜将太阳光反射到吸热塔用于发电。图2为上午某时刻的光路图，根据上述实验结论推断，随着太阳的运动，追日镜应沿______时针方向旋转，使反射光线射向吸热塔。
9. （2024长春市）在“探究光反射时的规律”的实验中：

（1）将平面镜放在水平桌面上，将附有量角器的半圆形白纸板竖立在平面镜上。使一束光贴着纸板分别沿AO、BO、CO入射，在纸板上观察到的光路如图甲所示，说明反射角________入射角。光束CO绕O点顺时针转过后的反射角为________度；
（2）图甲中，让一束光贴着纸板沿入射，反射光沿OA射出，说明在反射现象中，光路是________的；
（3）图乙中，要在右侧纸板上看到反射光，需将右侧纸板向________折。
10. （2024山东滨州）某小组在探究光的反射的实验中
（1）在“探究光反射时的规律”实验中，
①把平面镜放在水平桌面上，再把一张纸板ENF竖直地立在平面镜上，纸板上的直线ON______于镜面，如图甲所示。
②实验时，使一束光EO与平面镜夹角为射到O点，经平面镜反射，沿另一个方向射出，此时，反射角大小为______。
③如图乙所示，把纸板NOF绕ON向后折，在纸板上看不到反射光。这表明：在反射现象中，反射光线、入射光线和法线都在______内。
（2）在“探究平面镜成像的特点”实验中，
①用玻璃板代替平面镜是为了便于确定像的__________。
②如图丙所示，把点燃的蜡烛A放在玻璃板前面，再拿一支外形相同但不点燃的蜡烛B竖立着在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，说明平面镜所成的像与物体大小相等，这种研究方法是物理学中常用的________（选填“控制变量法”或“等效替代法”）。
③将光屏放在蜡烛A的像的位置，直接观察光屏，光屏上没有呈现蜡烛A的像，说明平面镜所成的像是_________。
11．小明想要探究光的反射规律，正确组装实验装置如图甲所示，实验过程如下：
（1）将纸板 放在水平桌面上，当光线沿EO紧贴纸板入射到O点，在同一平面的右侧纸板上观察到反射光线OF，此时白纸板的作用是 。
（2）接着他把右侧纸板以ON为轴向前或向后转动（如图乙），这样操作的目的是： 。
（3）在图甲中，若将纸板（连同激光笔）绕PQ向后倾斜，此时反射光束（ ）
A．消失B．被纸板挡住C．在纸板前方D．仍在纸板上呈现
（4）完成实验后，同组的小东和小红想体验“从镜子中看到对方的眼睛，而不想让对方看到自己的眼睛”，结果没有体验成功。此现象说明：光反射时， 。
（5）使光束以不同角度入射，进行实验测量数据如下表，由此可得：在反射现象中，反射角 入射角。
（6）共享单车的尾灯设计很巧妙，当后面开来的汽车的灯光照射到尾灯上，它能把光反射回去。四幅图中符合要求的是 ，此反射 光的反射规律（选填“遵循”或“不遵循”）。
12. （2023贵州省）在“探究光的反射定律”实验中，器材有：激光笔、可折转光屏、平面镜和喷雾器。
（1）将平面镜置于水平桌面，如图甲所示。激光笔的光束射向平面镜上O点，在平面镜上方喷水雾，从前向后观察，可在镜面上方看到__________条光束。

（2）将折转光屏垂直于平面镜放置，让入射光沿左半屏射到O点，如图乙所示。要呈现反射光，需将右半屏向__________（选填“前”或“后”）折转。
（3）保持入射点不变，多次改变入射方向，在光屏上记录每次实验的光路aa′、bb′和cc′，如图丙所示。为了研究反射光线和入射光线的位置关系，发现左、右半屏相对应的光线关于转轴对称，可将此对称轴视为__________。同时根据光屏上的倍息可得结论，反射角与入射角的大小__________。
13. （2023山东济南）如图所示，半圆形滑轨垂直固定在水平底座上，红色激光笔可以保持半径方向沿半圆形滑轨自由滑动；水平底座上装有一可在水平面内自由转动的L形支架，绿色激光笔B安装在支架的水平横梁上并可以沿横梁移动，在半圆形滑轨的圆心处放置一块小平面镜。

小梅和小丽在用该装置探究光的反射规律的实验中
（1）打开红色激光笔A的开关，让其发出的红色激光入射到小平面镜上的O点，小梅观察发现此时这条红色入射光经平面镜反射后有_________条反射光。
（2）小梅沿半圆形滑轨移动红色激光笔A，发现红色入射光向中间位置靠近时红色反射光也向中间位置靠近，反之亦然。她猜想：红色反射光与红色入射光之间是不是有一条对称轴呢？
为了验证她的猜想，她打开绿色激光笔B并调节其位置，让其发出的绿色激光从O点正上方入射到O点，此时没有观察到绿色反射光。重新打开红色激光笔A并不断改变红色入射光的方向，发现这条绿色激光真的好像是红色反射光与红色入射光之间的对称轴！
同组的小丽从周围不同方向观察红色入射光、红色反射光和绿色激光，竟然发现从某个方向看去它们是重合的。这说明红色反射光、红色入射光和绿色激光_________。
（3）这条绿色激光的位置是否真的是红色反射光与红色入射光之间的对称轴呢？在没有量角器的情况下，小丽又打开一支蓝色激光笔，让蓝色激光逆着红色反射光的方向入射到O点，如果_________，就说明这条绿色激光的位置的确是红色反射光与红色入射光之间的对称轴。
（4）尽管激光笔发出的激光很亮，但观察效果还是不理想。请写出能够更清楚地看到本实验中入射光和反射光的一种做法：_________。
次数
1
2
3
4
5
0°
20°
30°
40°
60°
0°
20°
30°
40°
60°
实验序号
入射角
反射角
①
30°
30°
②
45°
45°
③
60°
60°
次数
1
70°
70°
2
45°
45°
3
30°
30°
1
2
3
4
5
6
入射角i
15°
30°
45°
60°
70°
80°
反射角r
15°
30°
45°
60°
70°
80°
次数
入射角
反射角
1
60°
60°
2
45°
45°
3
30°
30°
序号
入射光线相对法线的位置
反射光线相对法线的位置
入射角i
反射角r
1
左
右
30°
30°
2
左
右
45°
45°
3
左
右
60°
60°
4
右
左
60°
60°
次数
1
21
3
4
入射角
30°
40°
50°
60°
反射角
30°
40°
50°
60°
