常考实验10 测量小灯泡电功率的实验--【物理实验】2025年中考物理二轮复习必考实验专项精练

这是一份常考实验10 测量小灯泡电功率的实验--【物理实验】2025年中考物理二轮复习必考实验专项精练，文件包含常考实验10测量小灯泡电功率的实验原卷版docx、常考实验10测量小灯泡电功率的实验解析版docx等2份试卷配套教学资源，其中试卷共46页， 欢迎下载使用。
一、选择题

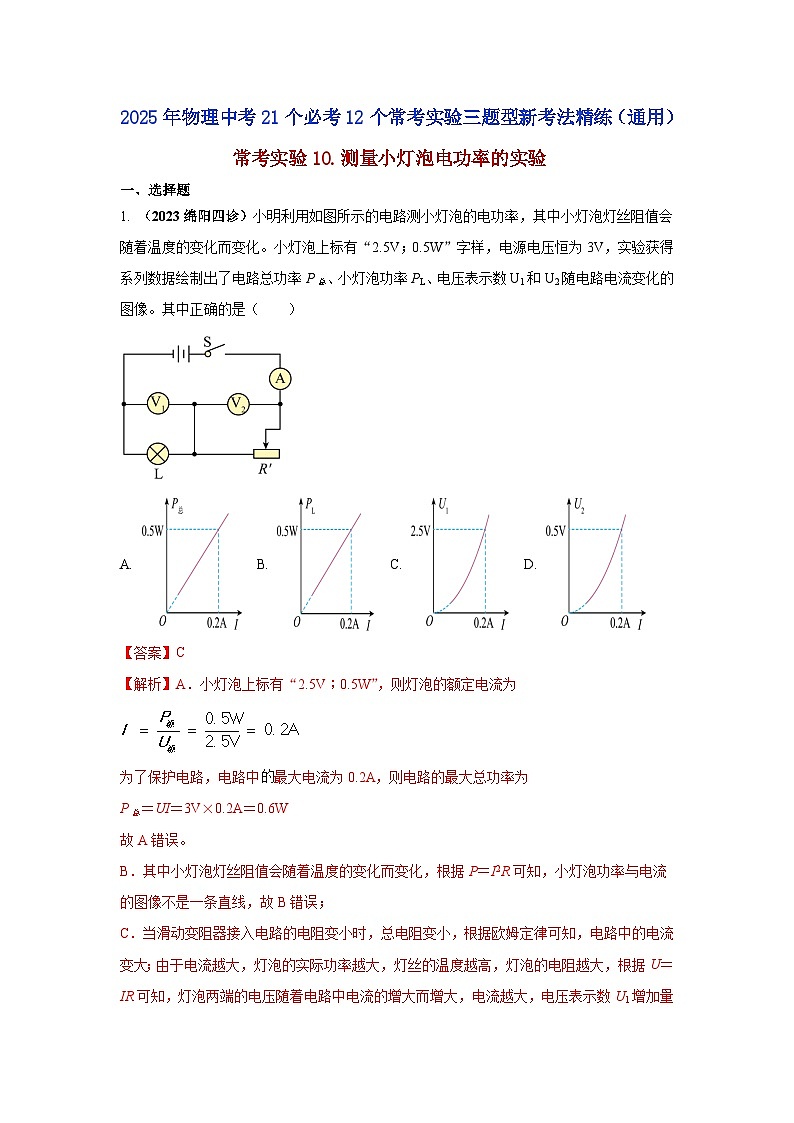

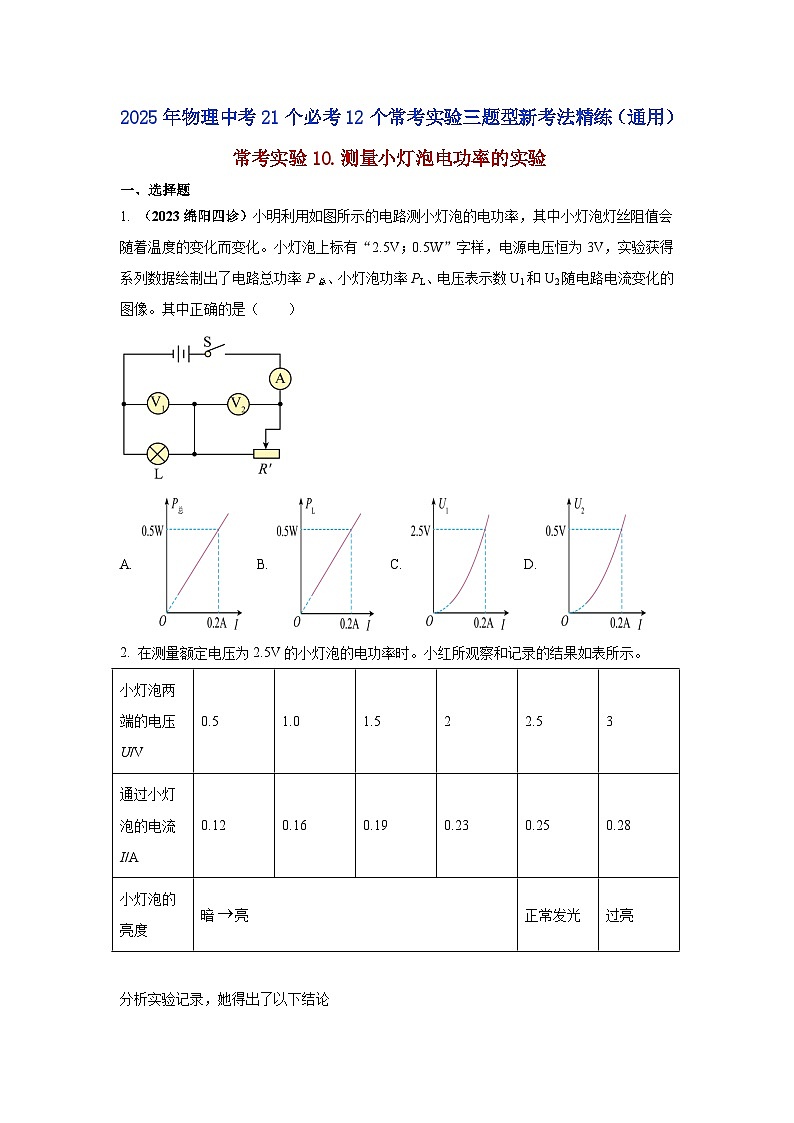

1. （2023绵阳四诊）小明利用如图所示的电路测小灯泡的电功率，其中小灯泡灯丝阻值会随着温度的变化而变化。小灯泡上标有“2.5V；0.5W”字样，电源电压恒为3V，实验获得系列数据绘制出了电路总功率P总、小灯泡功率PL、电压表示数U1和U2随电路电流变化的图像。其中正确的是（ ）

A. B. C. D.

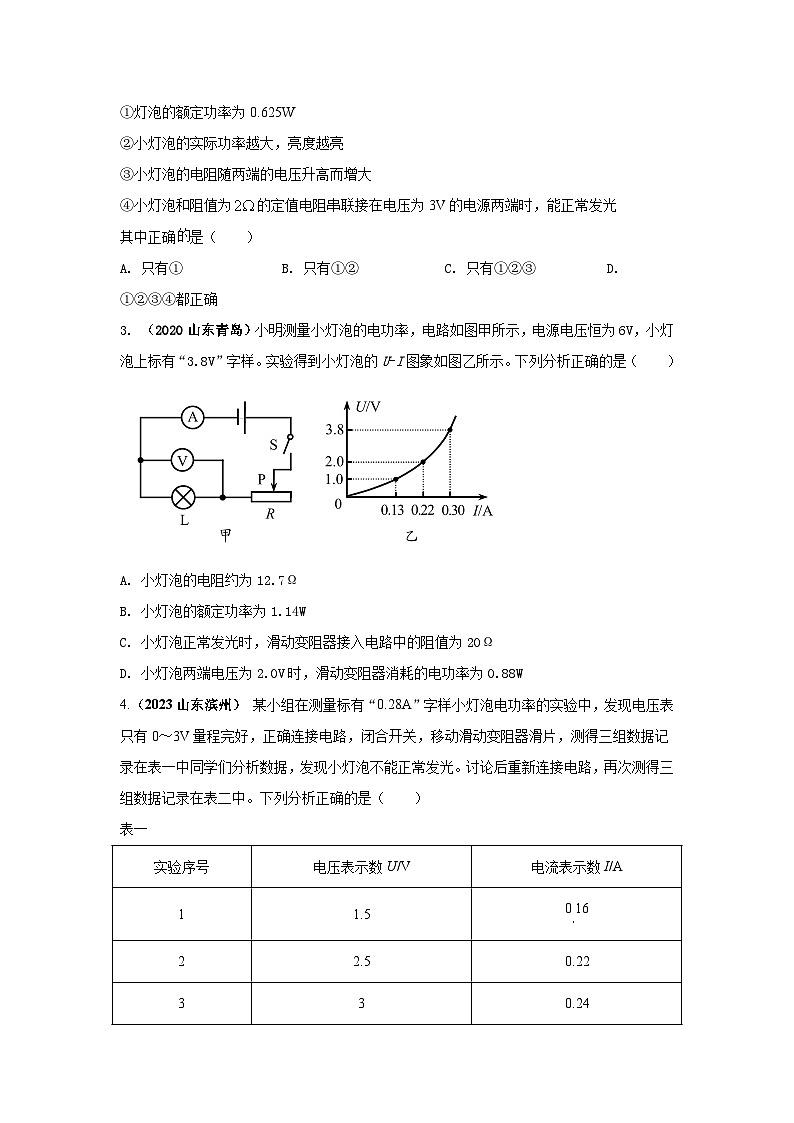

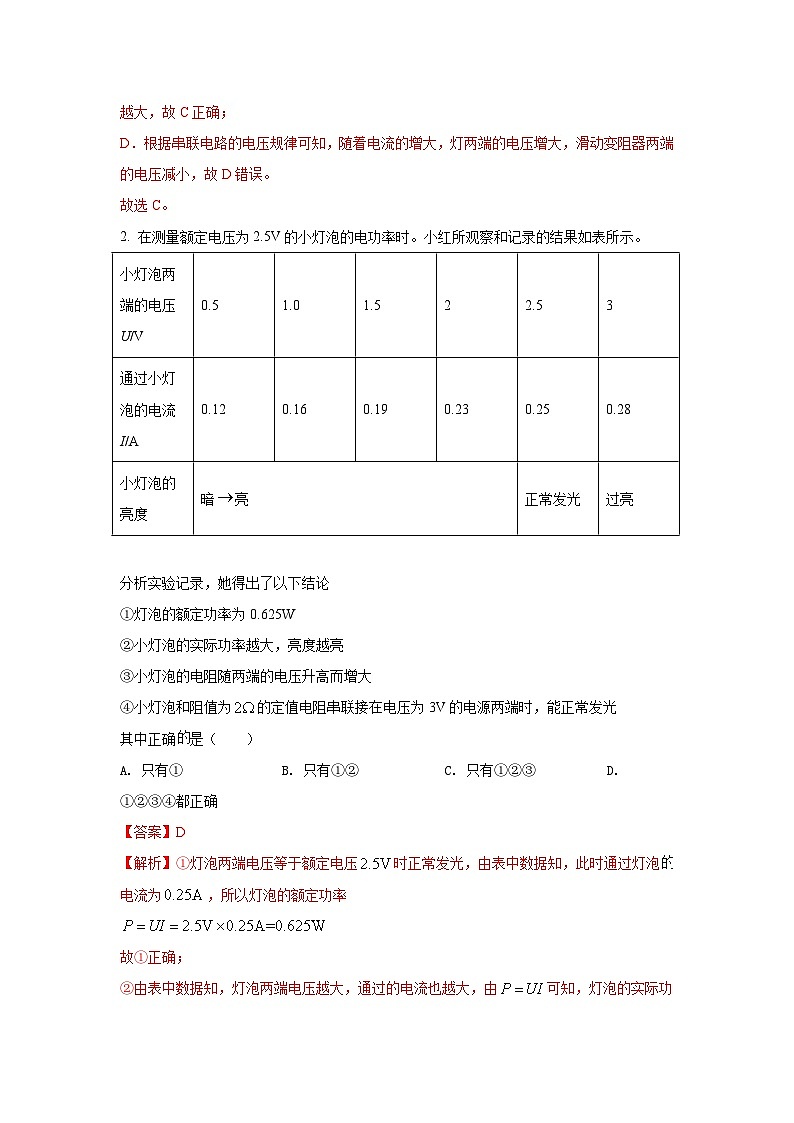

2. 在测量额定电压为2.5V的小灯泡的电功率时。小红所观察和记录的结果如表所示。
分析实验记录，她得出了以下结论
①灯泡的额定功率为0.625W
②小灯泡的实际功率越大，亮度越亮
③小灯泡的电阻随两端的电压升高而增大
④小灯泡和阻值为的定值电阻串联接在电压为3V的电源两端时，能正常发光
其中正确是（ ）
A. 只有①B. 只有①②C. 只有①②③D. ①②③④都正确

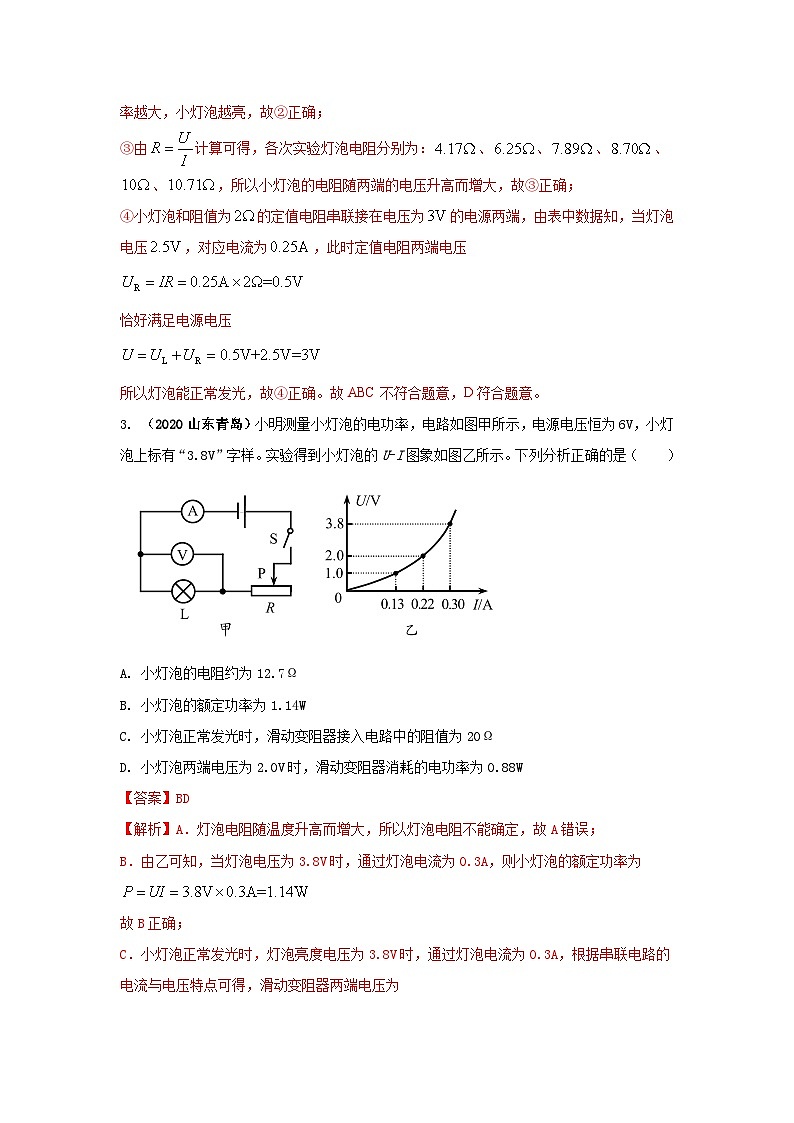

3. （2020山东青岛）小明测量小灯泡的电功率，电路如图甲所示，电源电压恒为6V，小灯泡上标有“3.8V”字样。实验得到小灯泡的U-I图象如图乙所示。下列分析正确的是（ ）
A. 小灯泡的电阻约为12.7Ω
B. 小灯泡的额定功率为1.14W
C. 小灯泡正常发光时，滑动变阻器接入电路中的阻值为20Ω
D. 小灯泡两端电压为2.0V时，滑动变阻器消耗的电功率为0.88W
4.（2023山东滨州） 某小组在测量标有“0.28A”字样小灯泡电功率的实验中，发现电压表只有0～3V量程完好，正确连接电路，闭合开关，移动滑动变阻器滑片，测得三组数据记录在表一中同学们分析数据，发现小灯泡不能正常发光。讨论后重新连接电路，再次测得三组数据记录在表二中。下列分析正确的是（ ）
表一
表二
A. 电源电压为6V
B. 小灯泡的额定电压为3V
C. 小灯泡正常发光时的电阻为20Ω
D. 小灯泡正常发光消耗电功率为1.064W
二、填空题

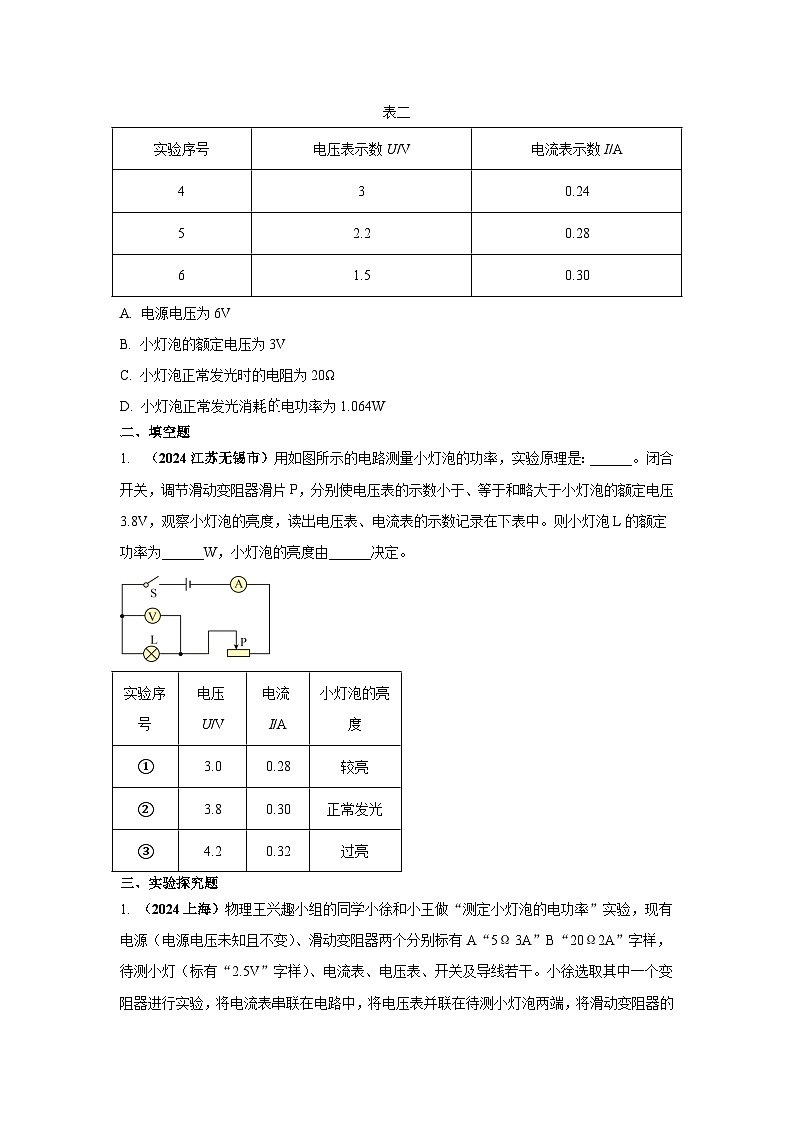

1. （2024江苏无锡市）用如图所示的电路测量小灯泡的功率，实验原理是：______。闭合开关，调节滑动变阻器滑片P，分别使电压表的示数小于、等于和略大于小灯泡的额定电压3.8V，观察小灯泡的亮度，读出电压表、电流表的示数记录在下表中。则小灯泡L的额定功率为______W，小灯泡的亮度由______决定。
三、实验探究题
1. （2024上海）物理王兴趣小组的同学小徐和小王做“测定小灯泡的电功率”实验，现有电源（电源电压未知且不变）、滑动变阻器两个分别标有A“5Ω 3A”B“20Ω2A”字样，待测小灯（标有“2.5V”字样）、电流表、电压表、开关及导线若干。小徐选取其中一个变阻器进行实验，将电流表串联在电路中，将电压表并联在待测小灯泡两端，将滑动变阻器的滑片移至最大阻值处；闭合开关S后，此时电压表如图所示，他发现无法继续实验。小王选取另一个变阻器进行实验，并将电压表并联在电路中某处；移动滑片，进行实验，记录数据如下表，并用其中一组数据成功计算出小灯泡的额定电功率。
①测定小灯泡电功率的实验原理是___________。
②请通过以上信息判断，小王同学所选滑动变阻器规格为___________，电压表并联在__________两端（选填“电源”或“待测小灯泡”或“滑动变阻器”）。
③请根据相关信息计算出小灯泡的额定功率P额。（需写出主要推理和计算过程）
2.（2024黑龙江绥化） 在“测量小灯泡的电功率”实验中，选用的小灯泡上标有“2.5V”字样，额定电流约为0.3A，电源电压恒为6V，实验电路如图甲所示。
（1）请用笔画线代替导线，将图甲电路连接完整__________；（导线不允许交叉）
（2）现有规格为A“”、B“”和C“”的三个滑动变阻器可供选择，应选择__________（选填字母）滑动变阻器接入电路才能顺利进行实验。实验中滑动变阻器的作用是__________和调节小灯泡两端的电压及通过的电流；
（3）电路连接完成后，闭合开关，发现小灯泡发光很暗，这时眼睛应该看着__________（选填“电流表”或“电压表”）移动滑动变阻器的滑片，当小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为__________W；
（4）实验中改变小灯泡两端的电压，多次测量的目的是__________；
（5）测得小灯泡的额定功率后，把小灯泡两端的电压调为额定电压的一半，发现测得的功率大于其额定功率的四分之一，请对其加以分析：__________。
3. （2024广西）小明用标有“2.5V”字样的小灯泡做“测量小灯泡的电功率”实验，设计了如图甲所示的电路图。
（1）闭合开关前，应将滑动变阻器的滑片置于________（选填“a”或“b”）端，闭合开关后，发现小灯泡不亮，则电路故障可能是滑动变阻器________（选填“短路”或“断路”）；
（2）排除故障后，某次实验电压表的示数如图乙所示，为________ V；小明测得多组数据，并画出如图丙所示的图像，由图像可知小灯泡正常发光时的电阻为________，小灯泡的额定功率为________W；
（3）图丙的图像是一条曲线的原因是小灯泡的电阻随温度升高而________（选填“增大”或“减小”）。
（4）受到上述实验的启发，为测量高温物体的温度，小明将图甲电路改装成一个简易的温度传感器。思路如下：将图甲中的小灯泡换成与灯丝同种材料的电阻丝，选择图中一个电表改装为温度显示仪。你建议他选哪个电表？请说明理由（从电表的示数随待测物体的温度变化关系进行阐述）。
答：________
4. （2023四川自贡）小周利用如图甲所示电路，测量标有“2.5V”字样的灯泡L正常发光时的电阻和电功率。请按要求完成下列问题：

（1）请用笔画线代替导线，将图甲所示的实物图连接完整___________；
（2）连接电路后，闭合开关S，发现灯泡不亮，电压表有示数且接近电源电压，电流表示数为零，产生这种现象的原因可能是：___________；
（3）排除故障后进行实验，闭合开关S，发现电压表的示数为0.5V，为使灯泡L两端电压达到额定电压，应向___________端（选填“A”或“B”）移动滑动变阻器的滑片P，直到观察到电压表示数为2.5V。此时，电流表示数如图乙所示，电流表示数为___________A，则灯泡L正常发光时的电阻为___________Ω，电功率为___________W。
5.（2023四川达州） 小明学习了电功率的知识后，在家中找来了一个标有额定电压为“6V”的小灯泡，为了测定该小灯泡的额定功率，他在学校的实验室找到了相关器材，并进行了如下实验，已知电源电压恒为8V。
（1）请用笔画线代替导线，帮他连接好实物图。要求闭合开关后，滑片向右移，灯泡变亮_______；
（2）小明在实际操作中发现灯泡很暗，电流表和电压表示数均很小，无论怎样移动滑片，电表的示数几乎不变，你认为出现此现象的原因是______（选填字母）；
A．滑动变阻器同时接入了下方的两个接线柱
B．灯泡的电阻太小
C．滑动变阻器的最大阻值太小
（3）排除故障后，闭合开关，发现电压表的示数如图乙所示，接下来他应该将滑动变阻器的滑片向______移动，同时眼睛注意观察______（选填“电流表”“电压表”或“灯泡”），直到灯泡正常发光；
（4）经过多次测量，小明绘制了小灯泡的I-U图像，如图丙所示，则该小灯泡的额定功率为______W；
（5）若该实验中电压表标有15V的接线柱损坏了无法使用，于是他向老师请教，老师告诉他用该电压表仍能测量该灯泡的额定功率，你认为老师的方案可能是______（选填字母）；
A．只将电源电压减小
B．只更换一个其他规格的滑动变阻器
C．将该电压表并联到滑动变阻器的两端
（6）小明还想用该灯泡和电压表测量一个未知电阻Rx的阻值，于是他设计了如图丁所示的电路图，操作步骤如下：
①闭合开关S、S1，断开S2，移动滑动变阻器滑片，使电压表的示数为3V；
②保持滑动变阻器的滑片位置不动，闭合S、S2，断开S1，电压表示数为4.5V；则Rx=______Ω。
6. （2022四川广元）小莉在测量小灯泡的实际电功率实验中，实验器材有：电压恒为3V的电源一个、规格相同的小灯泡两个、电压表一个、电流表一个、滑动变阻器一个、开关一个、导线若干。
（1）小莉设计并连接的实物电路如图甲所示，在闭合开关前，为了确保安全，她应将滑动变阻器的滑片滑到___________端（选填“左”或“右”）；
（2）小莉闭合开关S，移动滑动变阻器的滑片P，观察到电压表的示数接近3V，电流表的示数几乎为零，请分析电路发生的故障可能是___________；
（3）小莉排除故障后继续实验，经过多次测量，得到小灯泡的I-U图像如图乙所示，请你结合图像计算当U=2.0V时，小灯泡的实际功率大小为___________W；
（4）完成上述实验操作后，小莉利用已有的实验器材设计了如图丙所示的电路，闭合开关，待电路稳定后，其中一只灯泡的电阻为___________Ω。
7. （2021四川眉山）在测量额定电压为小灯泡额定功率的实验中，电源电压恒定不变。
（1）请用笔画线代替导线，将图甲中电路连接完整，要求实验时向右移动滑片P小灯泡亮度变暗；_______
（2）实验过程中，某小组的同学将所测得相关数据和现象记录如下表：
①小灯泡的额定功率为_______；
②表格中有一处设计不合理，请指出不合理的设计是_______；
③分析表中数据还发现灯丝电阻跟_______有关。
（3）测量额定电压为的小灯泡额定功率，物理科代表设计了图乙所示的电路（为已知的定值电阻，R为滑动变阻器）。
①断开开关，闭合开关，移动滑动变阻器滑片P，当电流表示数为_______时，小灯泡恰好正常发光；
②保持滑动变阻器滑片P位置不变，闭合开关，断开开关，记下电流表示数为；
③推导出小灯泡L的额定功率表达式_______（用物理量、和表示）。
8. （2022河南）在测量额定电压为2.5V小灯泡的电功率实验中，电源是三节新干电池。
（1）请用笔画线代替导线，将图的电路连接完整；（ ）
（2）闭合开关前，滑动变阻器的滑片应置于___________（选填“左”或“右”）端；
（3）闭合开关，移动滑片，当电压表的示数为___________ V时，小灯泡正常发光，读出电流表示数，可测得额定功率；
（4）继续移动滑片，电压表示数如图所示，为___________ V，此时电流表示数为0.24 A，小灯泡的实际功率为___________W；为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是___________ ；
（5）分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率___________ ；
（6）完成上述实验后，某小组设计了图所示的电路，用原来的电源和电压表测量原小灯泡的额定功率。方案如下：
①把定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；
②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数；
③算出小灯泡的额定功率。
现有阻值为5Ω、10Ω、20Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选___________Ω的。
9. （2024四川遂宁一模）小志同学在“测量小灯泡电功率”实验中，用到的器材有：新干电池两节、小灯泡（标有0.3A）1只、电流表1只、电压表1只、滑动变阻器1只、开关1支，导线若干。
（1）请用笔画线代替导线，在图甲中将实验电路连接完整（要求滑动变阻器的滑片向右移动时电流表的示数变小）；
（2）连接好电路，闭合开关，发现灯不亮，电流表无示数，电压表示数接近3V，造成这一现象的原因可能是________（选填序号）；
①小灯泡短路； ②小灯泡开路； ③滑动变阻器短路； ④滑动变阻器开路
（3）排除故障，进行实验，当电流表的示数如图乙时，为了测量小灯泡的额定功率，应将滑动变阻器的滑片P向______（选填“A”或“B”）端移动，当电流表示数达到0.3A时，电压表的示数如图丙，则小灯泡的额定功率为______W；
（4）小刚用相同的器材进行该实验时发现电压表损坏，他找来一只阻值为R0的定值电阻，设计了如图丁所示的电路，也可测出小灯泡的额定功率，主要的操作步骤如下：
①把电流表接在a处，闭合开关，调节滑片P，使电流表的示数为I额；
②保持滑片P的位置不变，断开开关，把电流表接在b处，闭合开关，读出电流表的示数为I；
③计算得出小灯泡的额定功率P额=_______（用R0、I额、I表示）。
10. 在“测量小灯泡电功率”的实验中，小宏设计了如图甲所示的电路，电源电压恒为3V，小灯泡额定电压为2.5V。
（1）连接电路时，开关应处于______状态；
（2）通电后，无论怎样移动滑动变阻器的滑片，小灯泡亮度始终不变且电压表指针保持在3V的位置．小宏检查电路发现连线时错将导线接在了如图乙所示的滑动变阻器_____两个接线柱上；（填写字母）
（3）改造错误后，小宏移动滑片使电压表示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率为______W；
（4）在进行误差分析时，老师说：虽然电压表内部电阻很大，但电路接通后仍有微小电流流过电压表，请你根据这一事实并结合电路图分析判断，实验中测得小灯泡的额定功率比真实值偏_____（选填：“大”或“小”），原因是_________。
11. （2023山东泰安）物理实验小组连接了如图甲所示的电路，做“测量小灯泡的电功率”实验。可供选择的器材有：电源（可选电压为4.5V、6V），规格为“20Ω 2A”的滑动变阻器一个，小灯泡（额定电压为2.5V，额定功率小于0.75W）一个，电压表、电流表各一个，开关、导线若干。

（1）甲图连接的电路有一处错误，请把接错的那一根导线找出来打“×”，用笔画线代替导线画出正确的连接（只改接一根导线）；
（2）正确连接电路后，当变阻器的滑片P在中点时小灯泡正常发光。该实验所用的电源电压为_____V，小灯泡的额定功率为_______W；
（3）变阻器的滑片P移至某处时，电流表示数为0.18A，电压表示数如图乙所示为______V，此时小灯泡的电阻为_______Ω；
（4）该实验小组的同学又设计了如图丙所示的电路，利用阻值为的定值电阻和电压表、等器材，测量额定电压为的小灯泡L的额定功率，经检查无误后进行实验。请你帮助他们将实验过程补充完整：
①闭合开关，移动滑动变阻器的滑片P，使电压表_______（选填“”或“”）的示数为，同时读出另一个电压表的示数，记为U；
②用已知物理量和测量量的符号表示出小灯泡额定功率_________。
12. （2023黑龙江大庆）现有 L1、L2、L3三只额定电压 U额均为2.5V，电阻值不同的小灯泡。某研究小组分别利用甲、乙、丙三种电路图测量三只小灯泡的额定功率。

（1）图甲电路中， 实验操作如下：
①闭合开关S， 调节滑动变阻器的滑片，使电压表的示数为U额；
②图丁是图甲电流表的表盘，此时示数为________A；
③小灯泡 L1的额定功率为P额1=______W；
（2）图乙电路中，定值电阻的阻值为R0=12.5Ω，实验操作如下：
①闭合开关S， 调节滑动变阻器的滑片，使电压表的示数为U额；
②读出电流表的示数为I=0.60A，计算出通过R0的电流为________A；
③小灯泡 L2的额定功率为P额2=______W；
（3）图丙电路中，电源电压未知但恒定不变，R1和R2为滑动变阻器，R2的最大阻值为10Ω，实验操作如下：
①保持开关S2断开，同时闭合开关S和S1，调节R2的滑片，使电压表的示数为U额；
②断开开关S1，同时闭合开关S和S2，保持________（填“R1”或“R2”）的滑片位置不变，调节________（填“R1”或“R2”）的滑片，使电压表示数仍为U额；
③仅将R2的滑片P调至最左端，记下电压表的示数U1=3.00V，再仅将R2的滑片P调至最右端，记下电压表的示数U2=1.00V， 则小灯泡 L3的额定功率P额3=______W；
（4）通过图甲和图乙实验，可以得到小灯泡 L1和L2在额定电压工作时电阻之比为________。
13. 做“测量小灯泡额定功率”的实验（灯泡的额定电压U额＝2.5V，灯丝电阻阻值不变）。
（1）连接电路后，闭合开关，若小灯泡较暗，电流表有示数，电压表有示数，调节滑动变阻器的滑片，两表的示数都不变，原因是滑动变阻器接了______两个接线柱。
（2）排除故障后如图甲，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V时为止，此时电流表的示数如图乙，则小灯泡的额定电功率为______W。
（3）同组的小月同学设计了一个电路，如图丙，也测出了该小灯泡正常发光时的功率，其中定值电阻的阻值R＝25Ω，正确操作步骤如下：
①只闭合开关S和______，调节滑动变阻器滑片使电流表示数为I1＝______A；
②闭合开关S和______，断开开关______，保持滑动变阻器滑片位置不动，读出电流表示数为I2；
③小灯泡的额定电功率表达式为P额＝______。（用物理量符号表示）
14. 电学实验课上，老师提供了“20Ω 1A”字样的滑动变阻器R1、定值电阻（5Ω、10Ω、15Ω、20Ω）、标有“0.5A”字样的小灯泡、两节干电池等器材。利用所学的知识，请你帮助小鹏同学完成下面的实验。
（1）探究电流与电阻关系
①小鹏连接了如图甲所示的电路。其中有一根导线连接错误，请在错误的导线上画“×”并用笔画线代替导线，将电路连接正确；___________
②正确连接电路后，根据现有器材，为了让四个电阻单独接入电路都可完成实验，定值电阻两端的电压不能低于 _______V；
③电路中接入5Ω定值电阻，闭合开关前，将滑动变阻器的滑片移至最 _______端。闭合开关，移动滑片，电流表的示数如图乙所示，为 ________A；
④用10Ω电阻替换5Ω电阻后，滑片应该向 _________调节。经过多次实验，分析实验数据，得出结论：电压一定时，电流与电阻成 ________；
（2）小鹏想测量标有“0.5A”字样小灯泡的额定功率。老师从实验室中拿出最大阻值未知的滑动变阻器R2和一个电压未知的电源（以上两器材均能满足实验要求），经过思考，利用原有的“20Ω 1A”的滑动变阻器R1和电流表等器材，小鹏设计了如图丙所示的电路，请你帮他完成实验；
①为了完成实验，请在图丙的虚线框内填上滑动变阻器R1、R2；
②先将R1、R2的滑片移至最右端。闭合开关S、S1，断开开关S2，再将R2的滑片移至最左端，电流表的示数为0.3A；
③将R2的滑片移至最右端。断开开关S1，闭合开关S、S2，向左移动 _______的滑片，直至电流表的示数为0.5A；
④___________，断开开关S2，闭合开关S、S1，电流表的示数恰好为0.24A；
⑤小灯泡的额定功率P额=______W。
小灯泡两端的电压U/V
0.5
1.0
1.5
2
2.5
3
通过小灯泡的电流I/A
0.12
0.16
0.19
0.23
0.25
0.28
小灯泡的亮度
暗亮
正常发光
过亮
实验序号
电压表示数U/V
电流表示数I/A
1
1.5
016
2
2.5
0.22
3
3
0.24
实验序号
电压表示数U/V
电流表示数I/A
4
3
0.24
5
2.2
0.28
6
1.5
0.30
实验序号
电压U/V
电流I/A
小灯泡的亮度
①
3.0
0.28
较亮
②
3.8
0.30
正常发光
③
4.2
0.32
过亮
物理量
实验序号
电压U（伏）
电流I（安）
1
3.0
0.22
2
2.0
0.28
3
1.5
0.30
物理量
次数
电压
电流
灯泡亮度
灯泡实际
电功率
灯泡电功率的
平均值
1
0.5
0.18
不亮
2
1
0.2
发暗光
3
2
0.3
发较亮光
4
2.5
0.32
正常发光
5
2.8
0.34
发光强烈
实验次数
电压U/V
电流I/A
电功率P/ W
1
2.5
026
2
0.24
3
2.8
028
