专题18 生活用电（练习）-2025年中考物理一轮复习讲义及练习

这是一份专题18 生活用电（练习）-2025年中考物理一轮复习讲义及练习，文件包含专题18生活用电练习原卷版docx、专题18生活用电练习解析版docx等2份试卷配套教学资源，其中试卷共38页， 欢迎下载使用。
目 录
TOC \ "1-3" \h \u \l "_Tc11624" PAGEREF _Tc11624 \h 2
\l "_Tc18826" 命题点一 家庭电路 PAGEREF _Tc18826 \h 2
\l "_Tc18999" 命题点二 家庭电路中电流过大的原因 PAGEREF _Tc18999 \h 4
\l "_Tc32481" 命题点三 安全用电 PAGEREF _Tc32481 \h 6
\l "_Tc23296" PAGEREF _Tc23296 \h 7
\l "_Tc15811" PAGEREF _Tc15811 \h 12
命题点一 家庭电路
1．（2024·安徽合肥·二模）物理课上，同学们开展了“使用测电笔辨别火线和零线”的活动。如图所示，测电笔的氖管发光，说明被检测的插孔与 相连。
2．（2024·江苏无锡·一模）如图甲所示，开关闭合，指示灯亮，小明用测电笔接触插座B孔，氖管发光，则B孔接的是 线，乙图是一个台灯的电路示意图，为了安全，应将台灯插头的 插脚插入B孔，台灯与指示灯的连接方式是 联。
3．（2024·江西九江·一模）某家庭电路的一部分如图所示，在图中A和B位置分别接入电灯和开关，开关应接在 （填“A”或“B”）处。将台灯的插头插入图中两孔插座，闭合开关后，台灯 （填“能”或“不能”）发光。

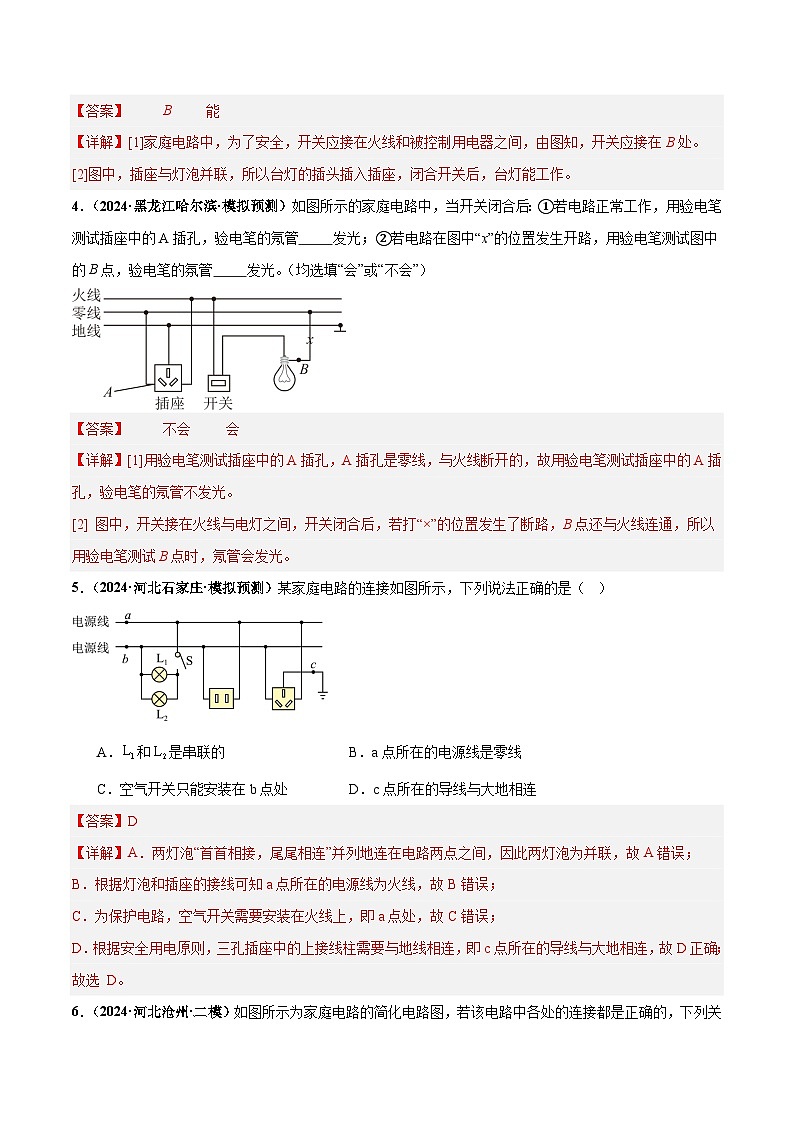

4．（2024·黑龙江哈尔滨·模拟预测）如图所示的家庭电路中，当开关闭合后：①若电路正常工作，用验电笔测试插座中的A插孔，验电笔的氖管 发光；②若电路在图中“x”的位置发生开路，用验电笔测试图中的B点，验电笔的氛管 发光。（均选填“会”或“不会”）

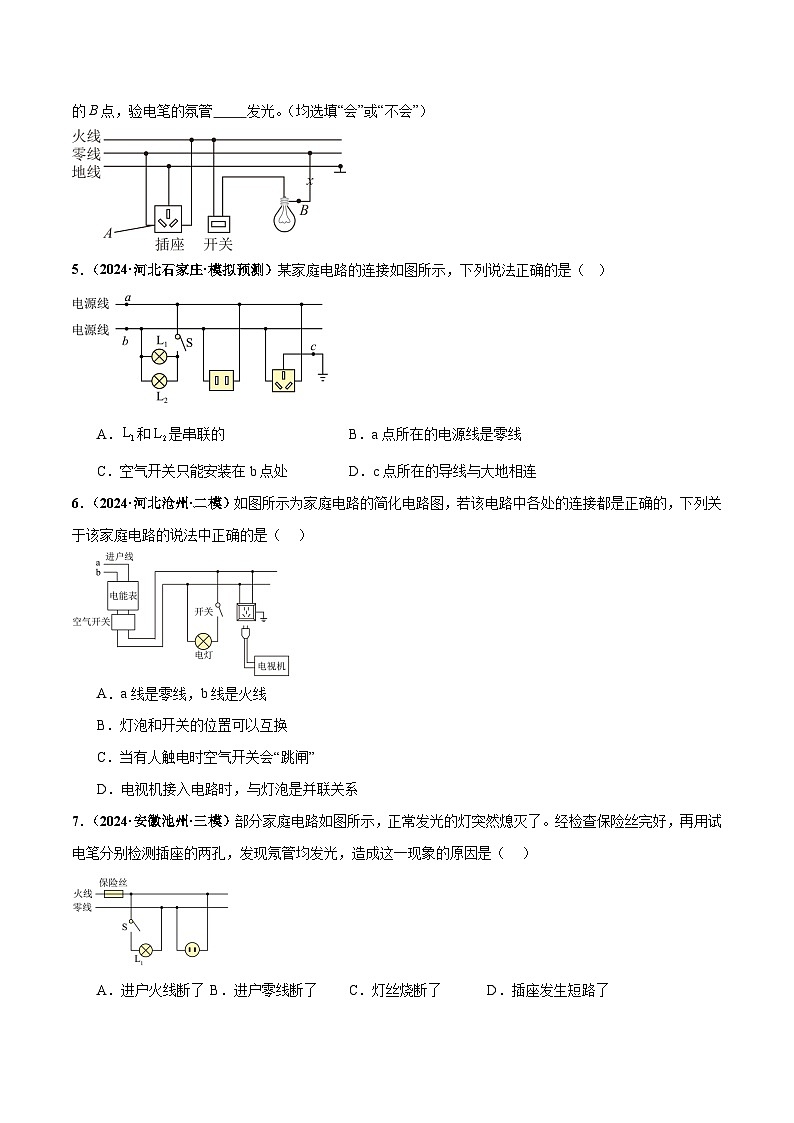

5．（2024·河北石家庄·模拟预测）某家庭电路的连接如图所示，下列说法正确的是（ ）
A．和是串联的B．a点所在的电源线是零线
C．空气开关只能安装在b点处D．c点所在的导线与大地相连
6．（2024·河北沧州·二模）如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，下列关于该家庭电路的说法中正确的是（ ）
A．a线是零线，b线是火线
B．灯泡和开关的位置可以互换
C．当有人触电时空气开关会“跳闸”
D．电视机接入电路时，与灯泡是并联关系
7．（2024·安徽池州·三模）部分家庭电路如图所示，正常发光的灯突然熄灭了。经检查保险丝完好，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（ ）
A．进户火线断了B．进户零线断了C．灯丝烧断了D．插座发生短路了
8．（2024·山西朔州·二模）如图是小明设计的家庭电路中的部分电路。下列说法正确的是（ ）
A．与是串联接入电路中的B．三孔插座的连接方式是错误的
C．使用电冰箱时，应选用两孔插座D．用试电笔接触b孔，氖管会发光
9．（2024·广东东莞·二模）如图是宾馆台灯和电视的床头柜开关控制电路，其中S1为旋钮开关，单独控制台灯，S2单独控制电视插座，请将电路图连接完整。
10．（2024·河北石家庄·模拟预测）如图所示，请将下列元件连接成符合安全用电要求的家庭电路
命题点二 家庭电路中电流过大的原因
11．（2024·江西鹰潭·一模）在家庭电路中，为了防止触电，必须把用电器的开关接在用电器与 之间。现有一个已经接入家庭电路中的一个插线板，将台灯的插头插入插线板，家里的空气开关立即跳闸了，原因可能是 。
12．（2024·吉林长春·一模）家庭电路中保险丝是利用电流的 效应工作的，在夏天的某个时刻，小明同时打开家里三个空调，结果导致家中保险丝熔断，这是因为电路中 。
13．（2024·广东中山·三模）家庭电路中，为了用电安全，开关应串联在 （选填“火线”“零线”或“地线”）和用电器之间，冰箱应选用 孔的插座；用电器工作时总功率越大，电路中干路上的电流就越 。
14．（2024·广西钦州·二模）亮亮家中有一台电冰箱、一台热水器和一个电饭锅均在正常工作，这时亮亮又打开了空调，干路上的电流大小将 （选填“变大”“变小”或“不变”）；若刚打开空调，空气开关便跳闸了，原因可能是用电器总功率过大或 。
15．（2024·湖北武汉·模拟预测）如图是家庭电路的部分连接情况，下列说法正确的是（ ）
A．图中的两根进户线分别为火线和地线
B．该家庭同时工作的用电器的总功率不能超过2200W
C．当电路中发生漏电时空气开关会起到保护作用
D．该家庭一共用电123.4kw·h
16．（2024·江苏宿迁·二模）下列情况可能会引起家庭电路中空气开关跳闸的是（ ）
A．开关中的两个线头相碰
B．进户线的绝缘皮被刮破或老化
C．两孔插座中的两个线头相碰
D．三孔插座没有按规范连接地线
17．（2024·广东广州·二模）在家庭电路中电流过大时，保险丝因为发热比周围导线明显，会熔断从而切断电路。根据表中所提供的数据，可以确定适宜制作保险丝的是（ ）
A．铅B．铜C．铁D．钨
18．（2024·江苏南京·三模）如图所示为家庭电路的一部分电路，安装在火线上的保险丝是利用电流的热效应工作的，当闭合开关、，灯泡正常发光、不亮，再断开，保持闭合，用测电笔插入插座两孔氖管均发光，则电路故障原因可能是（ ）
A．插座短路B．bd间断路
C．df间断路D．短路
命题点三 安全用电
19．（2024·陕西西安·模拟预测） “珍爱生命安全用电”是同学们必备的安全意识。通常情况下，人体安全电压不高于 V。图中四种情况，人相对安全的是 （选填“A”“B”“C” 或“D”）。居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的 （选填“前面”或“后面”）。
20．（2024·河北·模拟预测）电给我们的生活带来了极大的便利，但不正确用电也会带来安全隐患。关于安全用电，下列说法正确的是（ ）
A．可以用铜丝、铁丝代替保险丝
B．开关必须接在用电器和零线之间
C．只要不接触高压带电体就不会触电
D．使用试电笔时，手不能接触金属笔尖
21．（2024·黑龙江哈尔滨·模拟预测）下列关于用电安全的说法中，正确的是（ ）
A．爬到高处徒手取挂到电线上的风筝
B．用湿手插入或取下插头
C．雷雨天气，在树下躲雨
D．绝缘皮破损的导线，及时更换后使用
22．（2024·陕西西安·二模）安全用电常识是中小学安全教育的一项重要内容。下列符合安全用电的是（ ）
A．用验电笔检查插座是否通电时，用手触碰笔尾金属体
B．带金属外壳的饮水机的功率小，使用两脚插头即可
C．家庭电路中安装了漏电保护器，就不用安装空气开关
D．当用电器着火时，可以迅速泼水灭火
23．（2024·福建莆田·二模）“安全用电，警钟长鸣”，下列做法中不符合安全用电常识的是（ ）
A．有金属外壳的家用电器要把外壳接地B．控制电灯的开关应接在零线和灯泡之间
C．使用试电笔时，手指要触碰笔尾金属体D．家用电器着火，应先切断电源再灭火
1．（2024·广西·中考真题）如图所示的插座最好安装在较高处，防止幼儿玩耍时因接触 而触电；三孔插座的①插孔对应的接线柱必须接 ，避免接触用电器带电的金属外壳而触电。（两空均选填“火线”“零线”或“地线”）
2．（2024·广东深圳·中考真题）结合生活，回答下列问题：
（1）细心的视枧同学发现插头上的①比较长，应该连接家庭电路 线；
（2）视枧同学煮粽子时闻到粽子的香味，说明分子热运动与 有关；
（3）白气是水蒸气 形成的（填物态变化名称），过程中 （选填“吸热”或“放热”）
3．（2024·四川眉山·中考真题）小龙和父亲一起为家里安装电灯，连接的部分电路如图甲，A、B两接线点，与火线相连的是 点；家里电能表如图乙，原有用电器的总功率是3600W，从电能表使用的角度考虑，还能添加用电器的总功率不超过 W。
4．（2024·江苏扬州·中考真题）如图1是家庭电路示意图，插座与灯泡的连接方式是 联。闭合开关后，灯泡不亮，测电笔分别插入插座的三个孔中都不发光，则电路故障是 断路。家用电能表如图2所示，能接入电路中用电器的最大总功率为 W。若家中仅有电饭锅工作，5min内电能表指示灯闪烁了300次，电饭锅在这段时间内产生的热量是 J。
5．（2024·内蒙古呼和浩特·中考真题）徐伟同学发现，日常生活中妈妈有很多不规范的用电行为，很容易造成危险。于是他对妈妈的某些用电行为进行了总结，以便及时纠正：
①空气开关跳闸后，立即合上；②边给手机充电边用手机打电话；③用湿布擦拭用电器前断开开关；④在不断开电路的情况下，更换日光灯；⑤将三线插头变为两线插头使用；⑥家里电路定期检查，老旧线路及时更换。妈妈的这些行为中不符合安全用电原则的是（ ）
A．①②③④B．②③④⑤
C．①②④⑤D．③④⑤⑥
6．（2024·四川乐山·中考真题）生活中，我们应“珍爱生命，规范用电”。下列不符合用电安全的是（ ）
A．更换灯泡前先断开电源B．不用湿抹布擦拭正在工作的用电器
C．电冰箱的金属外壳一定要接地D．电器设备起火可用水直接扑灭
7．（2024·甘肃临夏·中考真题）电给我们的生活带来了极大的便利，只有做到安全用电，电才能更好地为人类服务。关于安全用电，下列做法正确的是（ ）
A．发现有人触电，应立即切断电源后再施救
B．洗衣机、电冰箱等用电器可以使用两脚插头
C．为了安全，使用试电笔时不能接触笔尾的金属体
D．家庭电路安装空气开关主要是为了在人触电时可以立即切断电路
8．（2024·天津·中考真题）如图为部分家庭电路示意图，其中连接正确的是（ ）
A．①B．②C．①③D．②③
9．（2024·黑龙江哈尔滨·中考真题）关于家庭用电，下列符合安全用电原则的是（ ）
A．甲位置安装开关，乙位置安装电灯B．用湿手拨动开关
C．人站在干燥的木凳上，双手同时触摸相线和中性线D．多个大功率的用电器同时使用
10．（2024·海南·中考真题）某同学想把两盏“220V 60W”的电灯和一个插座接入家庭电路中，他设计的电路图如图所示，若闭合开关和，下列现象会出现的是（ ）
A．两盏灯同时烧坏B．两盏灯正常发光
C．只有正常发光D．在插座上插上一盏“220V 30W”的台灯，台灯能正常发光
11．（2024·内蒙古·中考真题）如图所示是某家庭电路的一部分，下列说法正确的是（ ）
A．火线与地线之间的电压是380V
B．灯泡L和开关S的位置可以互换
C．断开开关S后，用试电笔接触A点时氖管会发光
D．洗衣机接入三孔插座P后，其外壳与零线相连
12．（2024·山东聊城·中考真题）如图是家庭常用的插线板，开关断开时，指示灯不发光，插孔不能提供工作电压；开关闭合时，指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下列说法正确的是（ ）
A．插线板上指示灯和插孔是串联关系
B．开关闭合时用试电笔接触任一插孔，试电笔的氖管都会发光
C．插线板电线的绝缘皮破损，仍能安全使用
D．插线板接多个用电器同时工作时，总电流不能超过插线板允许的最大电流
13．（2024·黑龙江齐齐哈尔·中考真题）如图所示是比较简单的家庭电路示意图；关于家庭电路，下列说法正确的是（ ）
A．电能表是测量家庭电路中正在工作的用电器总功率的仪表
B．保险盒内的保险丝熔断后，可以用铜导线或者铁导线代替
C．控制灯泡的开关和它所控制的灯泡，位置可以互换
D．连接三孔插座的导线中，a导线是零线，b导线是火线
14．（2024·甘肃兰州·中考真题）小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。如图中，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。

15．（2024·青海·中考真题）如图所示，是“飞天”兴趣小组模拟的我国月球基地的照明电路，在遵守安全用电的前提下，请用笔画线代替导线将电路连接完整。
1．（2024·江苏南通·二模）小明家新装修的房子，有一盏节能灯在关灯时仍能发出微弱的光。爸爸说应该是该灯开关接在零线上造成的，他打开墙上的开关盒和天花板上的灯线盒，如图所示，用测电笔测试a、b、c、d四个接线柱，下列操作和现象，能证明爸爸判断正确的是（ ）
A．断开开关，接触a、b时氖管一亮一暗B．闭合开关，接触c、d时氖管一亮一暗
C．闭合开关，接触a、b时氖管均发光D．断开开关，接触c、d时氖管均发光
2．（2024·广东广州·一模）图1，是某保温电热水器接入家庭电路，其加热电阻R在是由虚线框内某一种或两种温控开关控制。现有K1和K2两款温控开关，当温度低于45℃时，K1保持闭合，K2保持断开；当温度高于45℃时，K1保持断开，K2保持闭合。
（1）当在虚线框内串联接入图2装置 时，能实现加热电阻R在水温低于45℃时工作，在水温高于45℃时不工作的功能。
（2）当保温电热水器工作时，已知流过b段导线的电流为5A，加热电阻R=45Ω。
①求电阻R两端的电压；
②若b段导线的电阻为0.001Ω，求b段导线在100s内消耗的电能。
（3）使用过程中保温电热水器突然停止工作，但空气开关未跳闸。在检测故障时，分别用试电笔接触图1中a、b、c、d四个点，接触a、b、c三个点时，试电笔的氖管均发光，接触d点时，试电笔的氖管不发光，则电路可能出现的故障是 （选填“ab间断路”“bc间短路”“bc间断路”或“cd间断路”）。
3．（2024·河南周口·二模）电工给小红奶奶家排线路时，发现入户线只有一根火线和一根零线入户，没有地线，地线没法接，在安装插座的时候地线就不要考虑地线了，但也缺少了一道非常重要的安全防护，必须要在回路上安装合格有效的漏电保护开关，尽量减少漏电危害。小红奶奶家里的电饭煲工作时有两种状态，分别是煮饭过程中的加热状态和饭煮熟后的保温状态。小红在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图所示，S是单刀双掷开关，R1、R2均是发热电阻（阻值不随温度变化）。
（1）按照安全用电的要求，请将a、b两点接入家庭电路，用笔画线代替导线完成连接；
（2）加热状态时开关S应接通“1”还是“2”？说明理由；
（3）求R1、R2的阻值。
金属
铅
铜
铁
钨
长1m，横截面积1mm2的导线在20℃时的电阻/Ω
0.206
0.017
0.096
0.053
在标准大气压的熔点/℃
328
1083
1535
3410

开关

插孔

发光二极管
电阻
额定电压
220V
额定功率
保温状态
48.4W
加热状态
1210W
