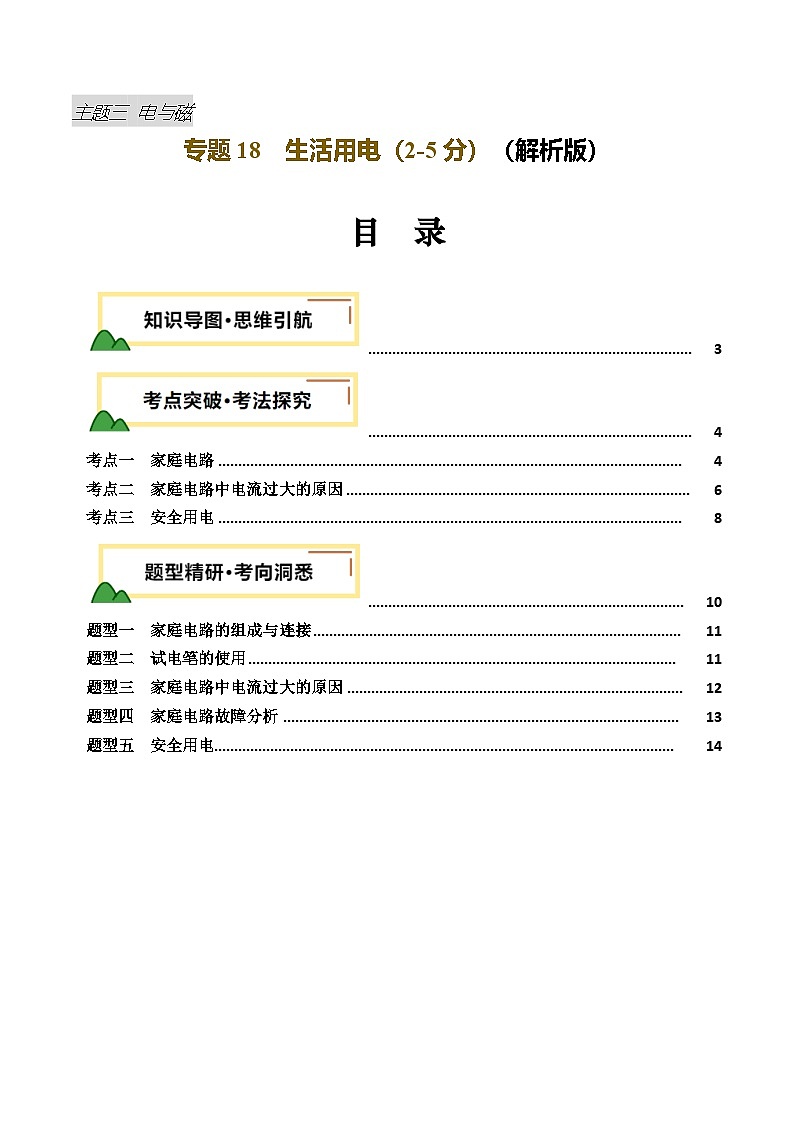

TOC \ "1-3" \h \u \l "_Tc25446" PAGEREF _Tc25446 \h 3
\l "_Tc4026" PAGEREF _Tc4026 \h 4
\l "_Tc15319" 考点一 家庭电路 PAGEREF _Tc15319 \h 4
\l "_Tc16886" 考点二 家庭电路中电流过大的原因 PAGEREF _Tc16886 \h 6
\l "_Tc7272" 考点三 安全用电 PAGEREF _Tc7272 \h 7
\l "_Tc25106" PAGEREF _Tc25106 \h 10
\l "_Tc32710" 题型一 家庭电路的组成与连接 PAGEREF _Tc32710 \h 10
\l "_Tc20870" 题型二 试电笔的使用 PAGEREF _Tc20870 \h 10
\l "_Tc14045" 题型三 家庭电路中电流过大的原因 PAGEREF _Tc14045 \h 11
\l "_Tc9598" 题型四 家庭电路故障分析 PAGEREF _Tc9598 \h 11
\l "_Tc12890" 题型五 安全用电 PAGEREF _Tc12890 \h 12

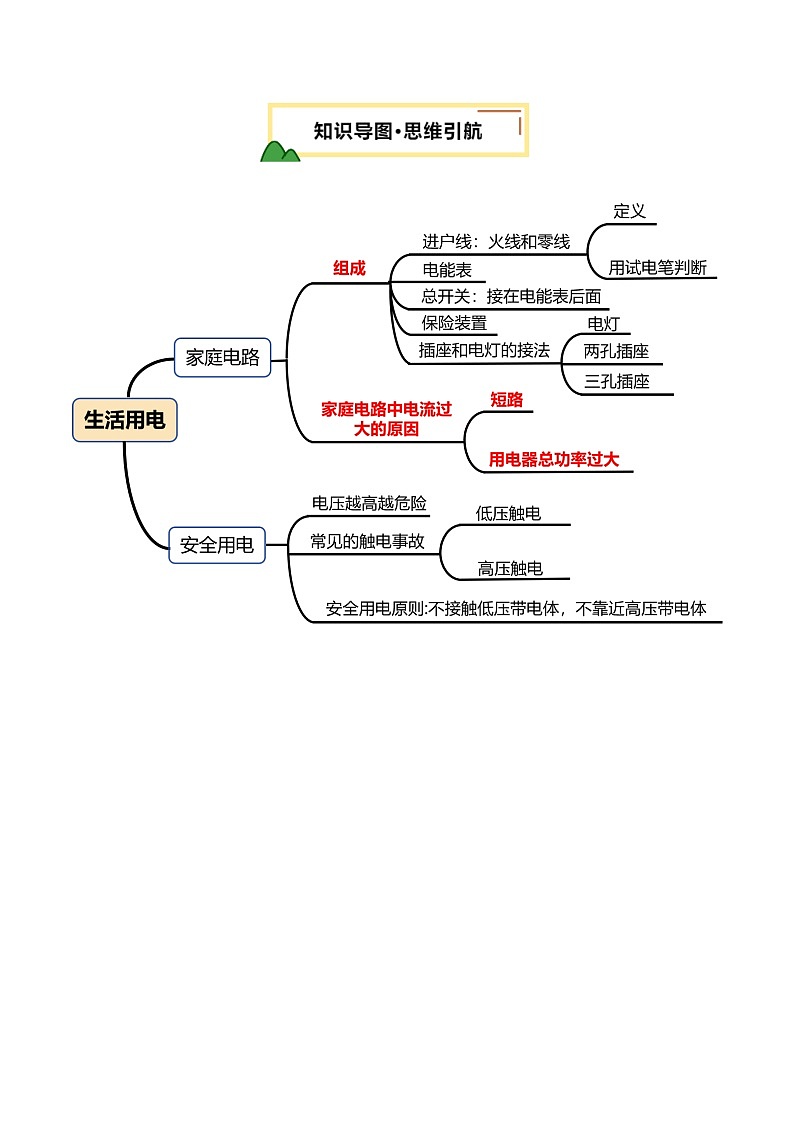

考点一 家庭电路
一、家庭电路的组成
二、火线和零线
三、插座与漏电保护器
四、连接家庭电路
1．（2024·江苏徐州·中考真题）如图所示，用测电笔检测插座中是否有“电”，下列操作错误的是（ ）
A．笔尖插入插座B．笔尖接触火线
C．手接触笔尖金属体D．手接触笔尾金属电极
2．（2024·江苏常州·中考真题）请在图中虚线框内画出开关S和电灯L的符号，并用笔画线代替导线将三线插座接入电路。
考点二 家庭电路中电流过大的原因
一、家用电器总功率对家庭电路的影响
二、短路对家庭电路的影响
三、保险丝
1．（2024·新疆·中考真题）小琴家进户线上装有空气开关，当家庭电路中的总电流大于空气开关的额定电流时，空气开关会发生“跳闸”。小琴家空气开关的额定电流可能是（ ）
A．63mAB．630mAC．63AD．630A
考点三 安全用电
一、电压越高越危险
1.影响人体触电伤害的因素
（1）通过人体的电流大小：超过一定大小后，电流越大，对人体的伤害越大。
（2）持续时间：电流通过人体的时间越长，对人体的伤害越大。
（3）不同强度的电流对人体的伤害
2.电压越高越危险
根据欧姆定律可知，通过人体的电流取决于人体的电阻和加在人体两端的电压。通常情况下，在人的皮肤干燥的时候，人体电阻约为104~105Ω；人体的电阻可降到约103Ω。当人体触及带电体使人体成为闭合电路一部分时，就会有电流通过人体。根据可知，若通过人体的电流超过人体所承受的极限，就会造成生命危险。很明显，在人本身电阻一定情况下，电压越高越危险。
3.安全电压
只有不高于36V的电压对人体才是安全的。我国家庭电路的电压是220V，工厂用的动力电压是380V，高压输电线路的电压高达10~500kV，这些都远远超出了安全电压，因此人一旦发生触电，就会有生命危险。
二、常见触电事故
三、安全用电原则
1.日常生活中的安全用电原则
（1）不接触低压带电体，不靠近高压带电体；
（2）更换灯泡，搬动电器前应断开电源开关；
（3）不弄湿用电器，不损坏绝缘层；
（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换；
（5）有金属外壳的用电器要有接地线。
2.家庭电路安装中的安全用电原则
（1）保险丝必须安装在火线上；
（2）开关必须安装在火线和用电器之间；
（3）三孔插座要严格按照“左零右火上接地”接线；
（4）带金属外壳的用电器要使用三线插头；
（5）螺口灯泡的螺旋套接零线，顶部金属片接火线；
（6）家庭电路的接地线要良好接地。
四、注意防雷
1.雷电：雷电是自然界所产生的一种大气放电现象，是由带电荷的雷云引起的。各种雷电现象中雷云对大地的放电只占少数，但一旦发生，可能带来严重的危害。
2.防止雷电危害的措施
（1）避雷针：高大建筑的顶端都有针状的金属物，通过很长的金属线与大地相连，可以防雷，叫做避雷针。
（2）避雷线：高压输电线最上面的两条导线是用来防雷的，叫避雷线，又称架空地线，简称地线。避雷线在被保护导线的上方，避免雷电击中输电线路，保护导线正常送电。

建筑物上安装的避雷针 高压输电铁塔最上面安装避雷线
（3）雷雨天的防雷
雷雨天防雷措施：
①留在室内，关好门窗；
②不在室外使用电器和手机；
③切勿有用或进行水上运动；
④不要站在山顶及空旷场地；
⑤原理高大树木和桅杆等，在空旷场地不易打伞。
1．【生活场景】（2024·江苏淮安·中考真题）下列做法中，不符合安全用电原则的是（ ）
A．发现有人触电迅速切断电源B．用湿抹布擦正在发光的灯泡
C．将电冰箱外壳接地D．先断开电源再灭火
题型一 家庭电路的组成与连接
1．（2024·山东潍坊·中考真题）图示为某家庭电路示意图，关于该家庭电路，下列说法正确的是（ ）
A．导线b是火线
B．电能表上计数器示数的单位是千瓦
C．空气开关跳闸，原因可能是电路中出现短路
D．正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接零线
2．（2024·吉林·中考真题）如图所示，请用笔画线表示导线，将电灯和插座接入家庭电路中。
题型二 试电笔的使用
3．（24-25九年级上·黑龙江佳木斯·阶段练习）在家庭电路中，为了防止触电事故的发生，应该将用电器的开关安装在 （填“火线”或“零线”）和用电器之间，用试电笔来辨别火线和零线时，在如图所示的情况中，使用方法正确的 （填“甲”或“乙”）。如果被测导线是 线，试电笔的氖管会发光。
4．【新考法】（2024·山东青岛·中考真题）下列材料中，适合做试电笔笔尖的是（ ）
A．塑料B．陶瓷C．玻璃D．金属
题型三 家庭电路中电流过大的原因
5．（24-25九年级上·山东烟台·期中）入冬以来，各地因为不安全用电引起的火灾事故明显有上升趋势。在家庭电路中除了发生 和 会造成电流过大引发安全事故外，线路连接处因为接触不良，也容易造成该处电阻 （选填“变大”或“变小”），造成局部过热，从而加速导线老化，引起火灾。
6．（2024·湖北武汉·中考真题）如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10（40）A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其它用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是（ ）
A．照明灯的开关接在了零线与灯泡之间B．用电器的总功率过大
C．电热水壶的内部电路短路D．接入电热水壶的插座短路
题型四 家庭电路故障分析
7．（2024·山东日照·中考真题）如图是小明家新房中的部分电路，存在的问题是 。问题解决后，闭合开关、，电灯正常发光，但仍然不亮。将一把新买的电热水壶插入三孔插座，电热水壶也不能工作。把试电笔分别插入三孔插座的左、右孔，氖管均能发光，则可以判断出电路的故障是 。
8．（2024·陕西·中考真题）如图，是规范连接的家庭电路的一部分。下列说法正确的是（ ）
A．a点所在的进户线是零线
B．若e点所在导线断路，三孔插座仍可安全使用
C．断开开关S，用测电笔检测d点时，氖管发光
D．闭合开关S，灯泡L不发光，是因为导线bc间断路
9．（2024·四川巴中·中考真题）小李做家务时，房间里的电灯突然熄灭。他用测电笔分别测试如图所示家庭简化电路中的a、b、c、d四点，测a、b两点时氖管均发光，测c、d两点时均不发光。若电路中只有一处故障，则故障可能是（ ）
A．a、b之间断路B．b、c之间断路
C．c、d之间断路D．b、c之间短路
题型五 安全用电
10．【学科实践】（2024·内蒙古通辽·中考真题）在使用电和天然气等清洁能源时，要注意安全。下列说法正确的是（ ）
A．当发现有人触电时，应立即打电话报警
B．当发现因电起火时，应立即用水浇灭
C．当闻到燃气异味时，应立即打开电灯寻找泄漏处
D．当闻到燃气异味时，应立即打开门窗关闭燃气阀门
11．【学科实践】（2024·山东东营·中考真题）下列做法符合安全用电原则的是（ ）
A．在同一个插座上同时使用多个大功率用电器
B．发现有人触电，立即用手将触电者拉离
C．手机充电完成后，立即拔下充电器
D．使用三孔插座时不接地线

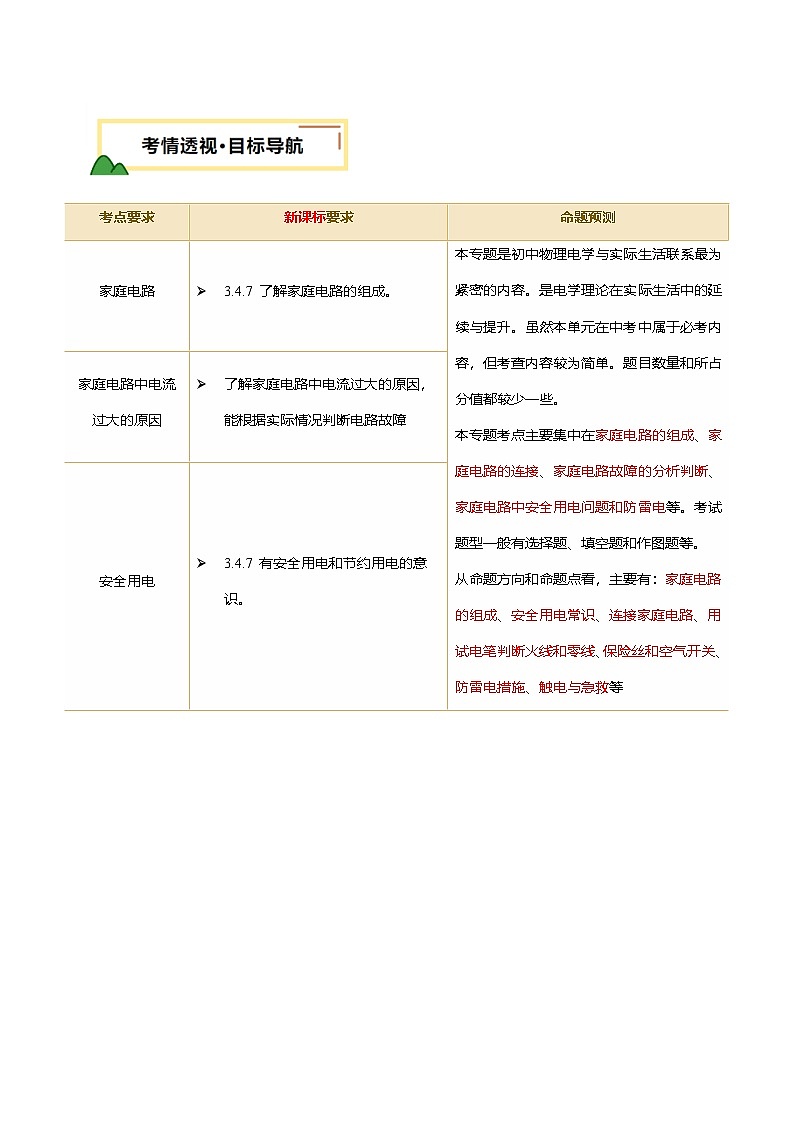

考点要求
新课标要求
命题预测
家庭电路
3.4.7 了解家庭电路的组成。
本专题是初中物理电学与实际生活联系最为紧密的内容。是电学理论在实际生活中的延续与提升。虽然本单元在中考中属于必考内容，但考查内容较为简单。题目数量和所占分值都较少一些。
本专题考点主要集中在家庭电路的组成、家庭电路的连接、家庭电路故障的分析判断、家庭电路中安全用电问题和防雷电等。考试题型一般有选择题、填空题和作图题等。
从命题方向和命题点看，主要有：家庭电路的组成、安全用电常识、连接家庭电路、用试电笔判断火线和零线、保险丝和空气开关、防雷电措施、触电与急救等
家庭电路中电流过大的原因
了解家庭电路中电流过大的原因，能根据实际情况判断电路故障
安全用电
3.4.7 有安全用电和节约用电的意识。
基本组成
家庭电路主要由两根进户线、电能表、总开关、保险装置、用电器、导线等组成
示意图
各部分作用及连接
进户线
连接户外供电电路的电线，通常有两根，分别是火线和零线
电能表
电能表安装在进户线之后，总开关之前，用来度量住户某一段时间内所消耗的电能
总开关
安装在电能表之后，用以控制整个电路的通断
保险
装置
安装在总开关后的火线上，起到保护电路的作用；常见的保险装置有保险丝和空气开关两种，当短路中电流过大时，保险丝会熔断，空气开关会自动断开
用电器
消耗电能的器件，工作时将电能转化为其他形式的能；在家庭电路中，常见的用电器有电灯、电冰箱、洗衣机、空调器等；各用电器并联在电路中
插座
包含两孔插座和三孔插座，主要用于给各用电器供电，要并联在电路中
支路
开关
可以控制各支路的通断，安装时应串联在火线与被控制的用电器之间
火线和零线
连接户外供电电路的电线，通常有两条，一条叫做端线，俗称火线；另一条在入户前已经和大地相连，叫做零线。火线和零线之间的电压为220V。火线和地线之间电压也为220V，地线和零线之间的电压为0V。
火线和零线的辨别（试电笔）
作用：辨别火线和零线、检测电气设备外壳是否带电
结构：常见的试电笔有钢笔式和螺丝刀式两种，其结构如下图所示。
工作原理：试电笔氖管中充有氖气，两端是两个金属电极。使用试电笔时，手按住金属笔卡（或笔尾金属体），当笔尖接触到火线时，火线、试电笔、人体与大地之间构成一个回路，有电流通过试电笔氖管，试电笔中的氖管发出红光
使用方法：手握试电笔，并与试电笔的金属笔卡（笔尾金属体）接触，试电笔的笔尖接触被检测部位，氖管发光则是火线。如图：
错误检测图解：
注意事项：在使用试电笔时，千万不能用手接触试电笔的笔尖，以免发生触电事故
插座
分类：插座一般可分为两孔插座和三孔插座
作用：连接家用电器，给家用电器供电
安装方式：并联在家庭电路中
接线方法（左零右火上接地）：
三线插头与三孔插座：其中一条接火线（通常用L表示），一条接零线（通常用N表示），第三条接地线（标有E字样）。其先和用电器的金属外壳相连，插入插孔后再和室外的大地相连，万一用电器的金属外壳带电，电流就会流入大地，不会对人体造成伤害。
漏电保护器
作用：当有电流经过人体流入大地时，漏电保护器会迅速切断电路，对人身起保护作用。
漏电保护器是通过检测电路中零线和火线中电流大小差异来控制开关的。
使用安装：（1）漏电保护器安装在分支线路出口处，而漏电保护插座安装在每个用电电器端，属于末端安装。安装维修更方便；
（2）漏电时区别：漏电保护器当线路漏电时，由于是分支线路出口处安装，终端故障会导致整个支路断电家里没有电，而漏电保护插座，当支路上电器或线中漏电时，只是单支线线路不通电，电器无法工作；
（3）接线保护区别：漏电保护器只有火线保护，而漏电保护插座带有火线、零线保护；
（4）低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应同时采取其他防止触电和电气设备损坏事故的技术措施
连接顺序
电能表、总开关和保险装置三个组成部分的安装顺序不能颠倒，且保护装置要串联接在火线上
插座与用电器
家庭电路中的插座、用电器等并联在电路中
用电器与开关
用电器与控制用电器的开关串联，且开关要接在火线和用电器之间（开关断开后用电器不带电，可防止触电）
插座
两孔插座，接线规则是“左零右火”；三孔插座，接线规则是“左零右火上接地”
螺口灯泡
螺口灯泡的螺旋套接零线，顶端中心金属片接火线（可预防换灯泡时碰到螺旋套触电）
家庭电路总功率P与电流I的关系
家庭电路的电压为220V，根据电功率和电流、电压的关系式，可得。家庭电路中总功率P越大，干路中电流I越大。
家用电器总功率P过大的危害
家用电器总功率过大时电路中总电流可能超过安全值，容易引起导线、开关、插座等处于过热状态，会加速绝缘材料老化，甚至引发事故，如火灾
防止家庭电路中因功率过大而导致电流过大的方法
要根据电能表的额定功率配置用电器，原则上用电器总功率不超过电能表的额定最大功率。如果用电器总功率超过电能表的额定最大功率，则各种大功率用电器应错开时间，交替使用
根据各种用电器的工作电流设计线路，选用的导线的负荷能力应与电路中通过的电流大小相适应，对于空调、电暖气、电热水器等功率较大的用电器，采用专线独立供电
短路对家庭电路的危害
家庭电路中，一旦发生短路，干路中的电流很大，产生大量的热使保险丝熔断，或使空气开关跳闸。若线路老化或没有安装保险装置，则导线的温度会升高，烧坏绝缘皮，易引起火灾
家庭电路短路的原因
连接电路时，误将火线和零线直接接通
电线和用电器的绝缘皮破损或老化，导致火线和零线直接接通
用电器或插座进水等
作用
电流过大时，自动熔断，以保护用电器和人身安全
制作材料
一般为电阻较大、熔点较低的铅锑合金
原理
保险丝的电阻较大而熔点较低，当电路中通过较大电流时，保险丝会产生较多的热量，使温度达到熔点自动熔断，从而切断电路，起到保护电路作用
选用原则
保险丝的额定电流等于或稍大于电路正常工作时的电流
熔断原因
（1）电路总功率过大；（2）电路中发生短路
连接方式与安装
保险丝与被保护的电路串联，保险丝安装在总开关之后，而且一定要接在火线上
注意事项
电路发生故障导致保险丝熔断时，首先应查清导致保险丝熔断的原因，在排除故障后才能恢复供电
若无特别的原因，更换保险丝时要注意替换成相同规格的保险丝
家庭电路中的保险丝不能用铁丝、铜丝代替，因为铁丝、铜丝的熔点高，在电流过大时不易熔断，起不到保护电路的作用
通过人体的电流
人体的感觉或对人体造成的伤害
1mA左右
使人产生麻的感觉
不超过10mA
人尚可摆脱电源
达到100mA
只要很短时间使人心跳停止
触电形式
家庭电路触电
单线触电
站在地上的人接触到火线，则电流流入人体，通过人体流入大地，造成触电事故，如果这时脚下踩着绝缘材料，就不会触电
双线触电
人站在绝缘体上，若一只手接触火线，另一只手接触零线，电流将由火线流经人体回到零线，造成触电事故
高压触电
高压电弧触电
高压带电体会在周围形成强大的电场，当人靠近高压带电体到一定距离时，高压的带电体和人体间发生放电现象，电流通过人体造成高压电弧触电
跨步电压触电
高压输电线掉落在地上，地面上和电线断头距离不同的各点间存在电压，当人两脚与电线断头的距离不等时，两脚之间存在相当高的电压，这时电流从一条腿流入，另一条腿流出，造成跨步电压触电
触电事故急救
处理原则
使触电的人迅速和电源脱离，同时注意自身安全
具体做法
一是切断电源，或者用一根绝缘棒将电线挑开，使触电者尽快脱离电源；二是尽力抢救；三是发生电气火灾时，务必在切断电源后再灭火
家庭电路的连接：①先判断火线，带保险丝的线是火线；②再判断插座，插座与其他用电器并联在电路中,“左零右火上接地”；③最后判断开关，开关在用电器与火线之间。
（1）电功率与电功是两个不同的概念：电功是表示电流做功多少的物理量，其单位是kW·h或J；电功率是电功与通电时间的比值，表示电流做功的快慢，其单位是kW或W。
（2）不能说电功率越大，电功越大。因为电功率还与做功时间有关。
电路故障的判断:一看断电范围，二看工作环境,三看故障情况。
（2）测电笔测断路位置：①若测电笔氖管发光，说明测电笔与火线直接接通或间接接通；②若测电笔不发光,说明测电笔与火线之间存在断路；③测电笔测插孔,若与零线相连的插孔也发光，说明零线某处断路,此插孔与火线间接接通。
（1）判断某做法是否符合安全用电原则，可以从以下两个方面着手：1）注意平时多积累安全用电的措施，根据生活常识进行判断；2）可以根据安全用电的基本原则“不接触低压带电体，不靠近高压带电体”分析、判断相关做法是否有触电的可能。
（2）防雷的两条原则：1）防止被雷电误伤：远离可能遭雷击的物体和场所（如高大的树木）；2）防止引雷：在室外时不要携带易引起雷击的物品（如手机、金属杆的雨伞等）。
