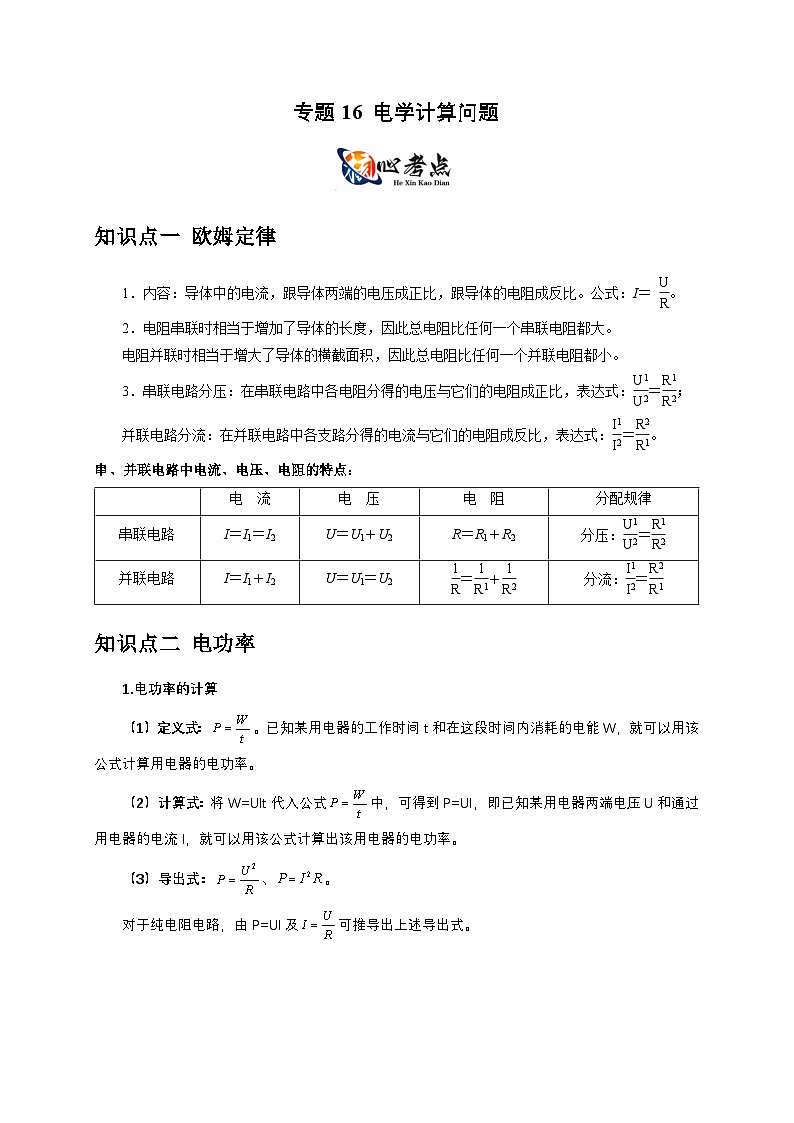

知识点一 欧姆定律
1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。公式：I＝ eq \f(U,R)。
2．电阻串联时相当于增加了导体的长度，因此总电阻比任何一个串联电阻都大。
电阻并联时相当于增大了导体的横截面积，因此总电阻比任何一个并联电阻都小。
3．串联电路分压：在串联电路中各电阻分得的电压与它们的电阻成正比，表达式：eq \f(U1,U2)＝eq \f(R1,R2)；
并联电路分流：在并联电路中各支路分得的电流与它们的电阻成反比，表达式：eq \f(I1,I2)＝eq \f(R2,R1)。
串、并联电路中电流、电压、电阻的特点：
知识点二 电功率
1.电功率的计算
（1）定义式：。已知某用电器的工作时间t和在这段时间内消耗的电能W，就可以用该公式计算用电器的电功率。
（2）计算式：将W=UIt代入公式中，可得到P=UI，即已知某用电器两端电压U和通过用电器的电流I，就可以用该公式计算出该用电器的电功率。
（3）导出式：、。
对于纯电阻电路，由P=UI及可推导出上述导出式。

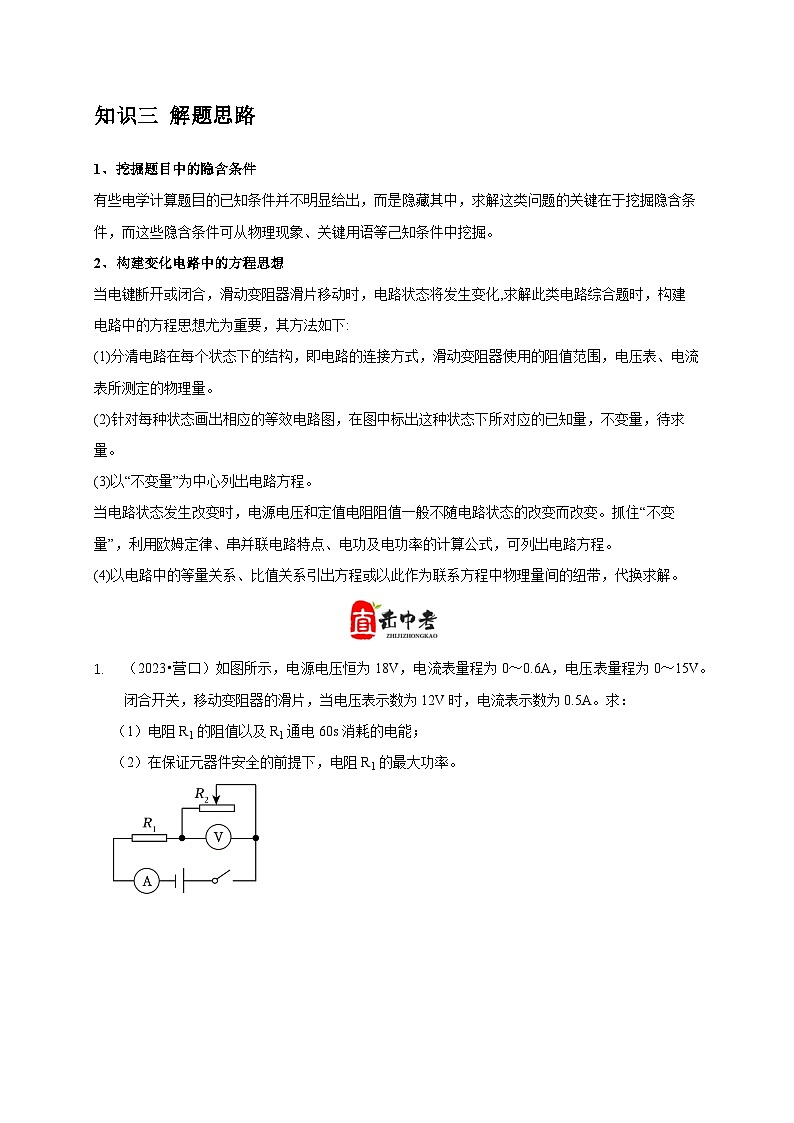

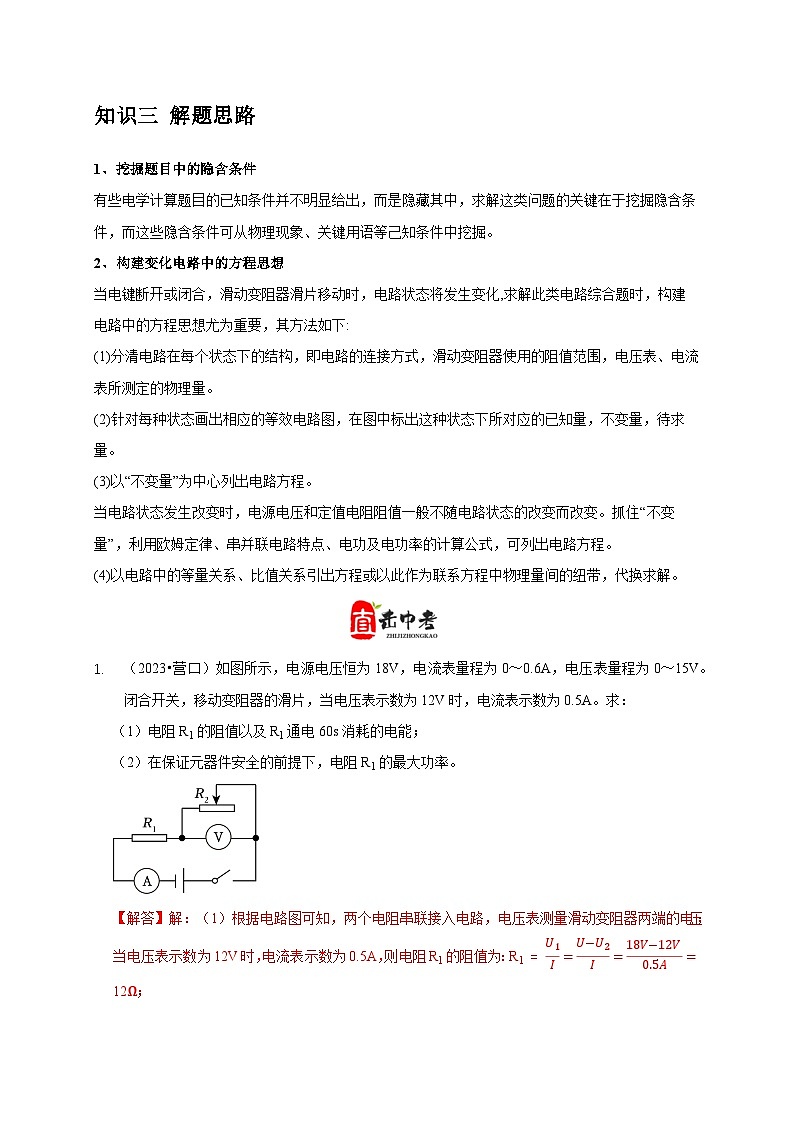

知识三 解题思路
1、挖掘题目中的隐含条件
有些电学计算题目的已知条件并不明显给出，而是隐藏其中，求解这类问题的关键在于挖掘隐含条件，而这些隐含条件可从物理现象、关键用语等己知条件中挖掘。
2、构建变化电路中的方程思想
当电键断开或闭合，滑动变阻器滑片移动时，电路状态将发生变化,求解此类电路综合题时，构建电路中的方程思想尤为重要，其方法如下:
(1)分清电路在每个状态下的结构，即电路的连接方式，滑动变阻器使用的阻值范围，电压表、电流表所测定的物理量。
(2)针对每种状态画出相应的等效电路图，在图中标出这种状态下所对应的已知量，不变量，待求量。
(3)以“不变量”为中心列出电路方程。
当电路状态发生改变时，电源电压和定值电阻阻值一般不随电路状态的改变而改变。抓住“不变量”，利用欧姆定律、串并联电路特点、电功及电功率的计算公式，可列出电路方程。
(4)以电路中的等量关系、比值关系引出方程或以此作为联系方程中物理量间的纽带，代换求解。
（2023•营口）如图所示，电源电压恒为18V，电流表量程为0～0.6A，电压表量程为0～15V。闭合开关，移动变阻器的滑片，当电压表示数为12V时，电流表示数为0.5A。求：
（1）电阻R1的阻值以及R1通电60s消耗的电能；
（2）在保证元器件安全的前提下，电阻R1的最大功率。

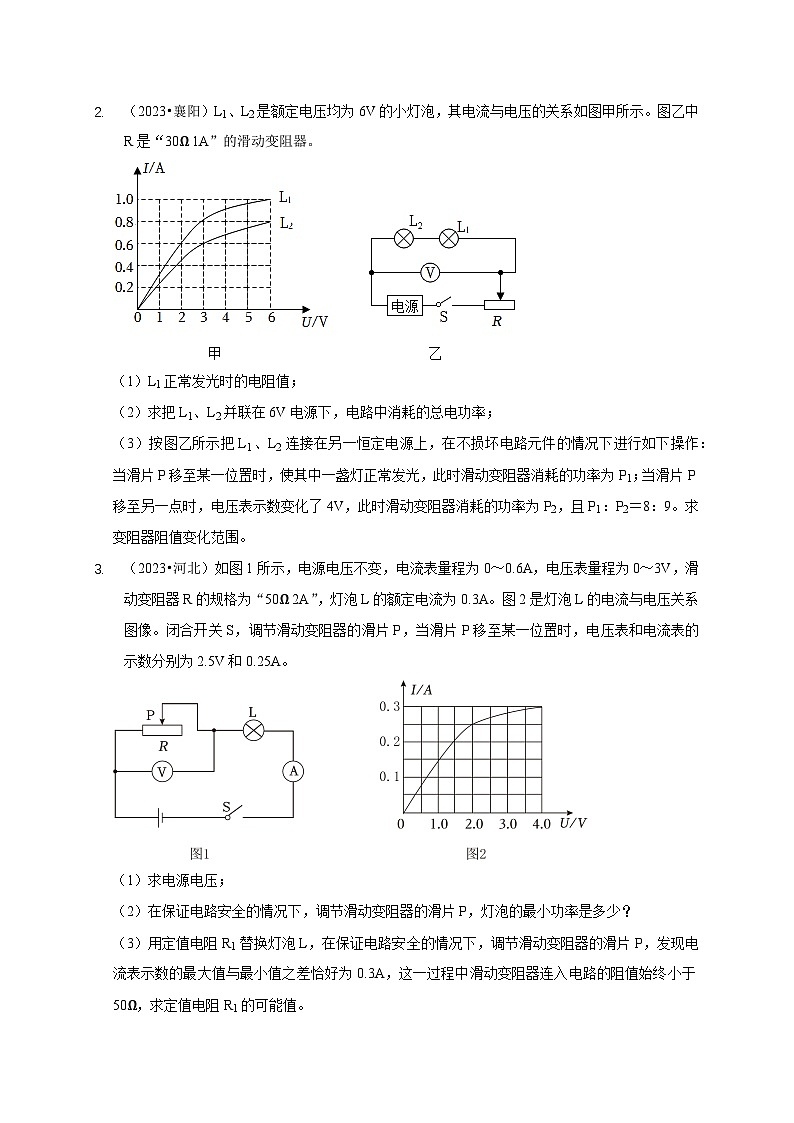

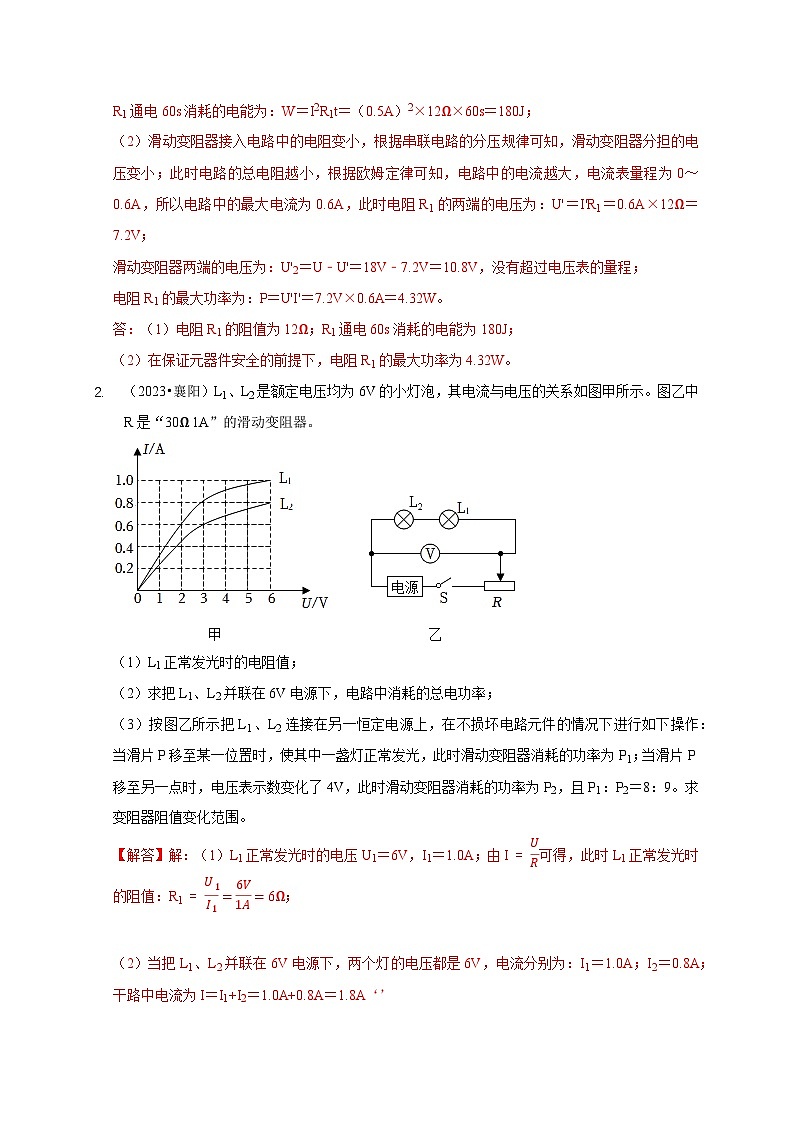

（2023•襄阳）L1、L2是额定电压均为6V的小灯泡，其电流与电压的关系如图甲所示。图乙中R是“30Ω 1A”的滑动变阻器。
（1）L1正常发光时的电阻值；
（2）求把L1、L2并联在6V电源下，电路中消耗的总电功率；
（3）按图乙所示把L1、L2连接在另一恒定电源上，在不损坏电路元件的情况下进行如下操作：当滑片P移至某一位置时，使其中一盏灯正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至另一点时，电压表示数变化了4V，此时滑动变阻器消耗的功率为P2，且P1：P2＝8：9。求变阻器阻值变化范围。
（2023•河北）如图1所示，电源电压不变，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R的规格为“50Ω 2A”，灯泡L的额定电流为0.3A。图2是灯泡L的电流与电压关系图像。闭合开关S，调节滑动变阻器的滑片P，当滑片P移至某一位置时，电压表和电流表的示数分别为2.5V和0.25A。
（1）求电源电压；
（2）在保证电路安全的情况下，调节滑动变阻器的滑片P，灯泡的最小功率是多少？
（3）用定值电阻R1替换灯泡L，在保证电路安全的情况下，调节滑动变阻器的滑片P，发现电流表示数的最大值与最小值之差恰好为0.3A，这一过程中滑动变阻器连入电路的阻值始终小于50Ω，求定值电阻R1的可能值。
（2023•德州）如图甲所示，电源电压U保持不变，当只闭合开关S1，滑动变阻器的滑片从最右端滑向中点过程中得到电压表与电流表示数的变化图象如图乙所示。闭合开关S1、S3，断开S2，滑动变阻器的滑片在最左端时，电路的总功率为15W。已知R2＝2R1，求：
（1）定值电阻R1的阻值；
（2）R0的最大阻值和电源电压U；
（3）定值电阻R3的阻值及整个电路的最大功率。
（2023•遂宁）学校组织学生到射洪市“三五三六”厂参加国防教育活动。同学们被展厅自动大门所吸引，他们发现当人靠近大门时，大门自动打开，如图甲所示。回校后，科技小组利用电磁继电器、人体红外传感器，电动机等元件制作了模拟电路，部分电路如图乙所示。其中电动机铭牌上标有“220V 40W”的字样，控制电路的电源电压U为24V，R1为定值电阻，人体红外传感器的阻值R随人体到大门距离L的变化关系如图丙所示；当电磁铁线圈中的电流为100mA时，衔铁刚好被吸下，触发电动机工作，大门打开。（不计电磁铁线圈的电阻）
（1）开门一次用时3s，请计算开门一次电动机消耗电能多少焦耳？
（2）经测试L＝3m时刚好触发电动机工作，则R1的阻值为多少？
（3）善于思考的小明同学想通过电表示数直观反映人与大门间的距离，于是他将一只电压表并联在R两端。已知R1为第（2）问所求值，请你推导出L在0～6m内，电压表示数UR随L的变化关系式。
（2024•济南模拟）图甲是宾馆常见的一种感应干手器，将手放在干手器的风口下，干手器会自动送出温度适宜的风，当手离开出风口时，感应开关会自动停风关机。图乙是该干手器的简化电路图，其中R是加热电阻丝，R＝44Ω，M是吹风的电动机，S1是感应开关，S2是温控开关，会根据环境温度自动断开或闭合来控制加热电阻丝。如表是该干手器的部分参数：
（1）电阻丝加热功率是多少？
（2）热风干手时，通过感应开关S1的电流是7.5A，求电动机工作时的电流是多少？
（3）环境温度较高，温控开关S2断开后，干手器消耗的电能是4400J，求干手器工作多长时间？
（2024•碑林区校级一模）如图甲所示是一款超市用的透明玻璃门冷饮展示冰柜，该冰柜的玻璃门采用的是防雾玻璃，玻璃夹层中有电热丝用来加热玻璃，可以有效防止水蒸气凝结在玻璃上，电热丝与冰柜中的电动压缩机连接的简化电路如图乙所示，其相关参数如表所示。求：
（1）冰柜的电动压缩机正常工作时的电流为多少？
（2）冰柜正常工作时防雾电热丝的电阻为多少？
（3）该冰柜的玻璃门的质量是5kg，若不计热量损失，电热丝正常工作使门玻璃升高20℃需要多长时间？【玻璃的比热容为0.84×103J/（kg•℃）】
（2024•凉山州模拟）如图所示电路，电源电压保持不变，滑动变阻器的最大阻值为30Ω，电压表的量程为0～3V，灯L1和L2分别标有“2V 0.4W”、“2.5V 0.625W”的字样，忽略温度对灯丝电阻的影响。闭合开关S、S1，调节滑动变阻器滑片，当电压表示数为2V时，L2正常发光。求：
（1）电源电压。
（2）闭合开关S、S1时，电路中的最小电流。
（3）只闭合开关S，保证两灯泡实际功率不超过额定功率的情况下，滑动变阻器滑片接入电路的最小电阻。
（2023•南安市模拟）我国的基建事业位列世界前茅。某兴趣小组模拟建筑工地的起吊机自制了一个起吊模型，如图甲所示，重为19N的重物挂在滑轮组下方，并在电动机的作用下以0.02m/s的速度匀速提升10s。电动机所在的电路如图乙所示，已知电源电压为6V，电阻R1＝10Ω，电动机线圈电阻R2＝8Ω，在匀速提升过程中电压表示数为1V。（不计绳重与摩擦）
（1）求滑轮组提升重物的有用功；
（2）求电动机消耗的电能；
（3）求动滑轮的质量。
（2023•玉林一模）某实验小组设计了一个汽车超载报警的电路模型，原理图如图甲所示。其中ABO是杠杆组件（质量忽略不计），O为支点，B点为汽车重力承压点，A端的压杆（质量忽略不计）作用于压敏电阻，OA：OB＝4：1。在测量电路中，R为压敏电阻，阻值随压力变化的关系如表所示。对于灯泡：当无车通过时，小灯泡的电流为I0＝150mA，此时不发光；有车通过时，小灯泡发绿光；小灯泡的电压UL≥2.5V是发红光的报警点，灯泡电流随电压变化的曲线如图乙所示。电源电压为7.5V且保持不变。闭合开关，求：
（1）无汽车通过时，小灯泡消耗的功率；
（2）该系统报警时汽车的总重力；
（3）实验小组发现，在不改变电路元件、支点位置和杠杆组件的情况下，可以通过更换电源电压来增大报警时的载重量，若将报警时的载重量增加到130N，则需要更换成多大电压的电源？
（2023•宁德模拟）生态园区中有一套自动控制的照明系统和自动调温系统，其简化电路如图所示，电源电压恒为220V，R1和R2是加热电阻（不考虑温度对电阻的影响），R1＝10Ω，R2＝30Ω，L是标有“220V 110W”的照明灯泡。开关S1、S2断开时，系统开启保温模式；开关S1、S2闭合时，系统开启加热和照明模式。求：
（1）照明灯泡正常发光时的电阻；
（2）保温模式下的工作电流；
（3）加热和照明模式下电路的总功率。
（2023•夏邑县一模）如表为某电火锅的铭牌，其内部简化电路如图甲所示，R1、R2为阻值一定的电热丝，且R2＞R1。通过控制开关S1、S2的断开或闭合状态，可以让电火锅在不同挡位工作。
（1）求R1的阻值；
（2）若家庭电路的电压是220V，室内插座的额定电流是5A，用该插座仅给电火锅供电，从安全用电和加热快的角度考虑，应选择哪挡位？请说明理由。
（3）若把家中的其它用电器都与电源断开，仅让电火锅工作5min，发现如图乙所示电能表的指示灯闪烁了240次。求电火锅在这段时间内的实际功率。
（2023•夏津县二模）如图所示的电路中，电源电压恒定为4.5V，灯泡L上标有“2.5V，1.25W”字样（灯丝电阻不变），定值电阻R1阻值为15Ω，滑动变阻器R2的规格为“20Ω，1A”，电流表量程为0～0.6A，电压表量程为0～3V，求：
（1）小灯泡L的电阻；
（2）闭合开关S、断开开关S1、S2，电流表示数为0.3A，此时滑动变阻器R2连入电路的阻值；
（3）闭合开关S、S1、S2，在确保电路各元件安全的情况下，滑动变阻器R2的最大功率。
（2023•凉山州模拟）如图甲所示电路，电源电压不变，灯泡L上标有“5V 2.5W”字样，电压表量程为0﹣3V，电流表量程为0﹣0.6A。闭合开关S，将滑动变阻器的滑片P由b端滑到中点的过程中，灯泡L的电功率与电流的P﹣I关系图像如图乙所示，忽略温度对灯丝电阻的影响。求：
（1）灯泡L正常发光时的电阻；
（2）电源电压；
（3）在确保电路元件安全的情况下，滑动变阻器允许连入电路的最小阻值。
（2023•西乡塘区校级模拟）大型玻璃花房内都配有自动加湿器，如图甲所示。自动加湿器由控制电路和工作电路两部分组成（图乙）。已知控制电路电源电压恒为12V，R是可调电阻箱，RH为湿敏电阻，其阻值随相对湿度变化的对应关系如图丙所示（横轴为空气湿度，用百分数表示）。请分析下列问题：
（1）加湿器额定功率为0.5kW，加湿一次的时间是20min，求这段时间消耗的电能；
（2）当电阻箱接入电路中的阻值12Ω时，控制电路消耗的功率是4.5W，求此时的空气湿度；
（3）若a、b两端电压必须等于或大于9V时，控制电路才能启动加湿器进入工作状态。工作人员设定相对湿度为30%时启动加湿器工作，则电阻箱的阻值至少应调到多少？
电 流
电 压
电 阻
分配规律
串联电路
I＝I1＝I2
U＝U1＋U2
R＝R1＋R2
分压：eq \f(U1,U2)＝eq \f(R1,R2)
并联电路
I＝I1＋I2
U＝U1＝U2
eq \f(1,R)＝eq \f(1,R1)＋eq \f(1,R2)
分流：eq \f(I1,I2)＝eq \f(R2,R1)
额定电压
220V
出风速度
95m/s
感应距离
12cm
冰柜总质量
160kg
额定电压
220V
电动压缩机的额定功率
110W
防雾电热丝的额定功率
100W
压力F/N
0
5
10
15
20
25
30
…
压敏电阻R/Ω
40
35
30
25
20
15
10
…
XX牌电火锅
额定电压
220V
额定功率
低温挡
500W
中温挡
1000W
高温挡
1500W
频率
50Hz
