中考物理二轮复习压轴培优训练挑战36 四川卷2（四川九市共36题）（2份，原卷版+解析版）

这是一份中考物理二轮复习压轴培优训练挑战36 四川卷2（四川九市共36题）（2份，原卷版+解析版），文件包含中考物理二轮复习压轴培优训练挑战36四川卷2四川九市共36题原卷版docx、中考物理二轮复习压轴培优训练挑战36四川卷2四川九市共36题解析版docx等2份试卷配套教学资源，其中试卷共66页， 欢迎下载使用。

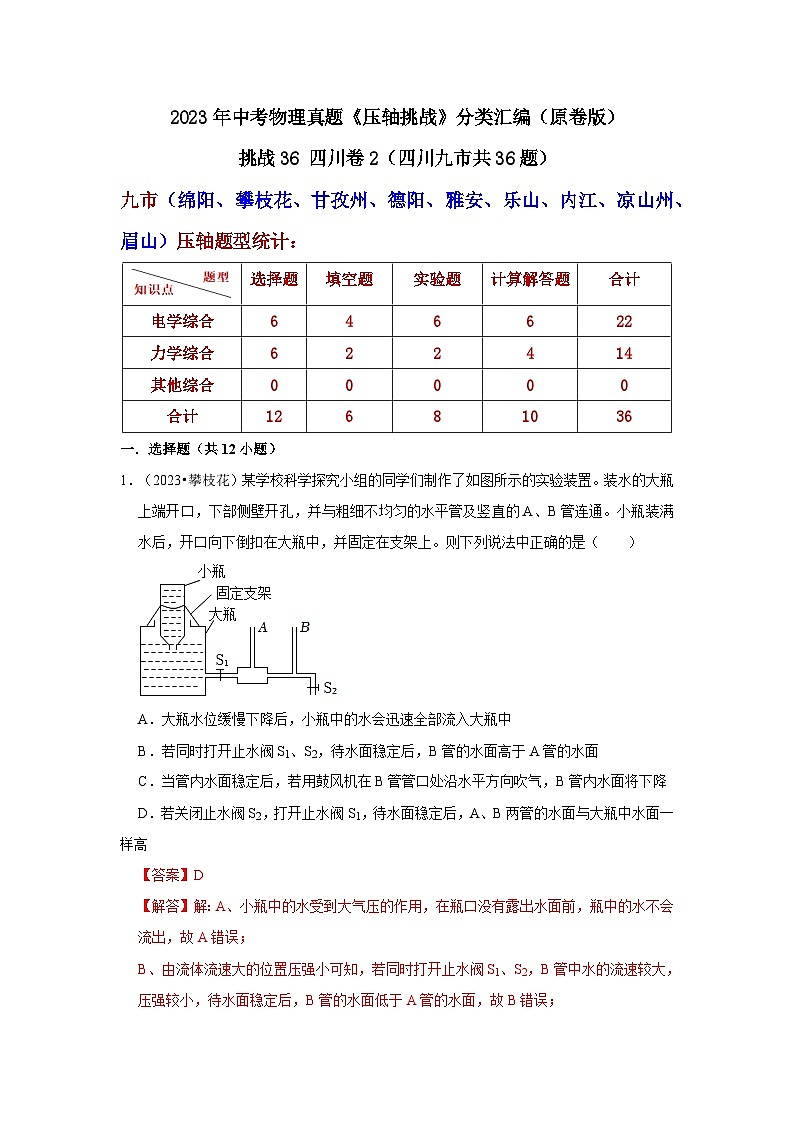

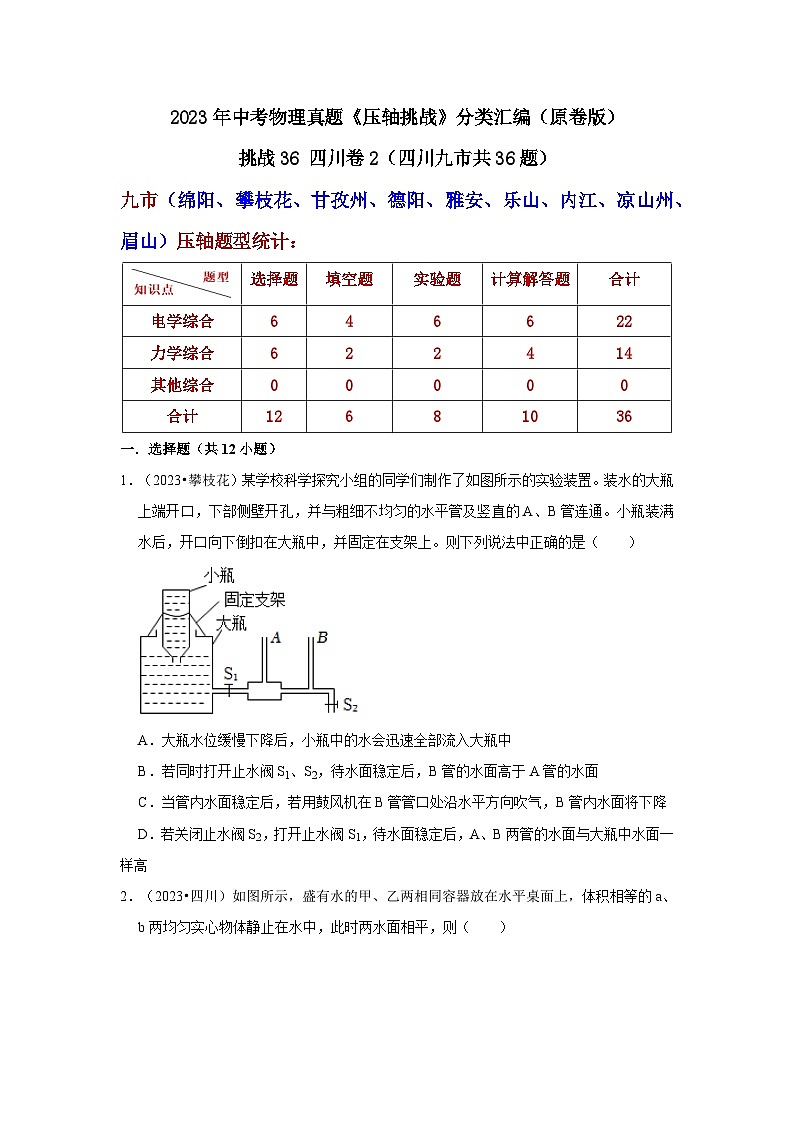

九市（绵阳、攀枝花、甘孜州、德阳、雅安、乐山、内江、凉山州、眉山）压轴题型统计：
一．选择题（共12小题）
1．（2023•攀枝花）某学校科学探究小组的同学们制作了如图所示的实验装置。装水的大瓶上端开口，下部侧壁开孔，并与粗细不均匀的水平管及竖直的A、B管连通。小瓶装满水后，开口向下倒扣在大瓶中，并固定在支架上。则下列说法中正确的是（ ）
A．大瓶水位缓慢下降后，小瓶中的水会迅速全部流入大瓶中
B．若同时打开止水阀S1、S2，待水面稳定后，B管的水面高于A管的水面
C．当管内水面稳定后，若用鼓风机在B管管口处沿水平方向吹气，B管内水面将下降
D．若关闭止水阀S2，打开止水阀S1，待水面稳定后，A、B两管的水面与大瓶中水面一样高

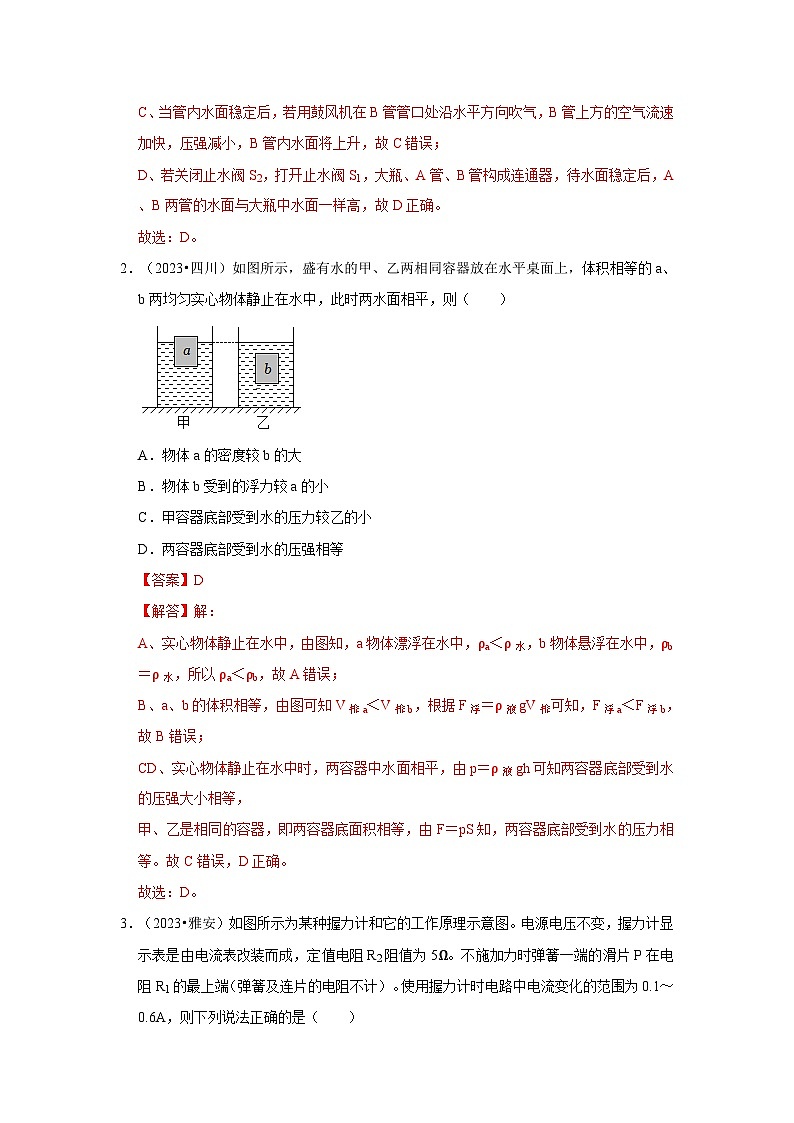

2．（2023•四川）如图所示，盛有水的甲、乙两相同容器放在水平桌面上，体积相等的a、b两均匀实心物体静止在水中，此时两水面相平，则（ ）
A．物体a的密度较b的大 B．物体b受到的浮力较a的小
C．甲容器底部受到水的压力较乙的小 D．两容器底部受到水的压强相等

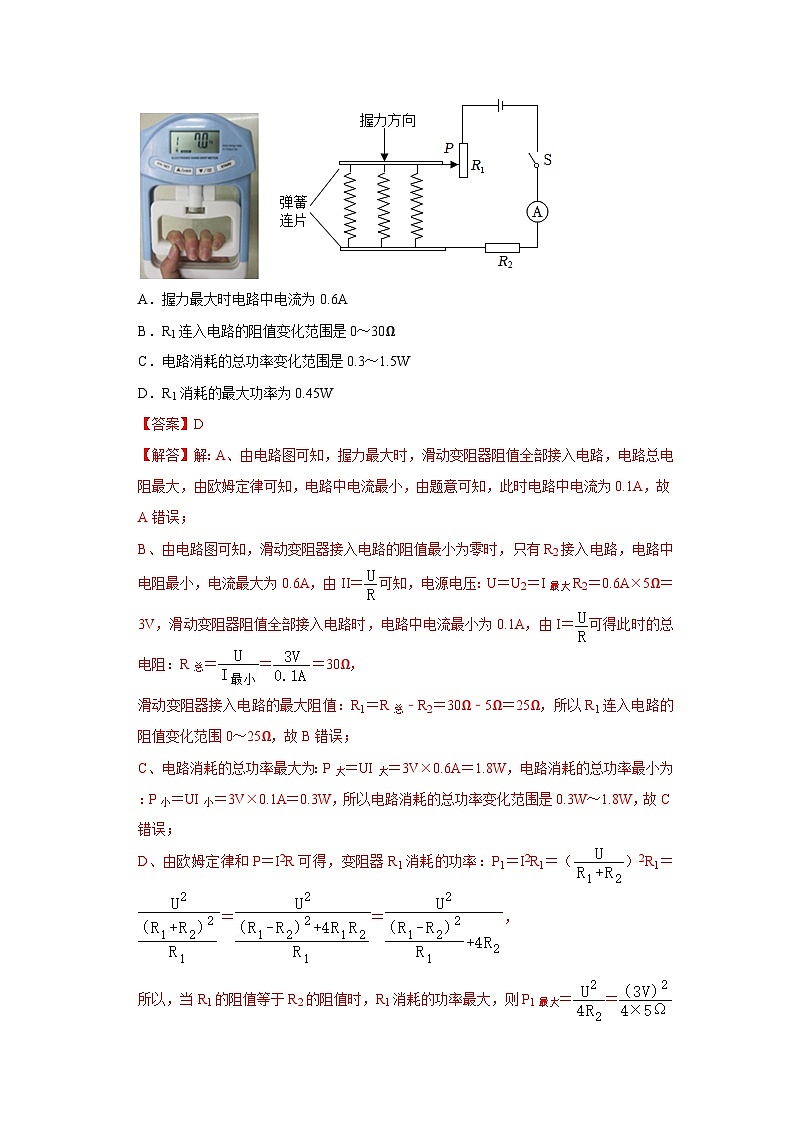

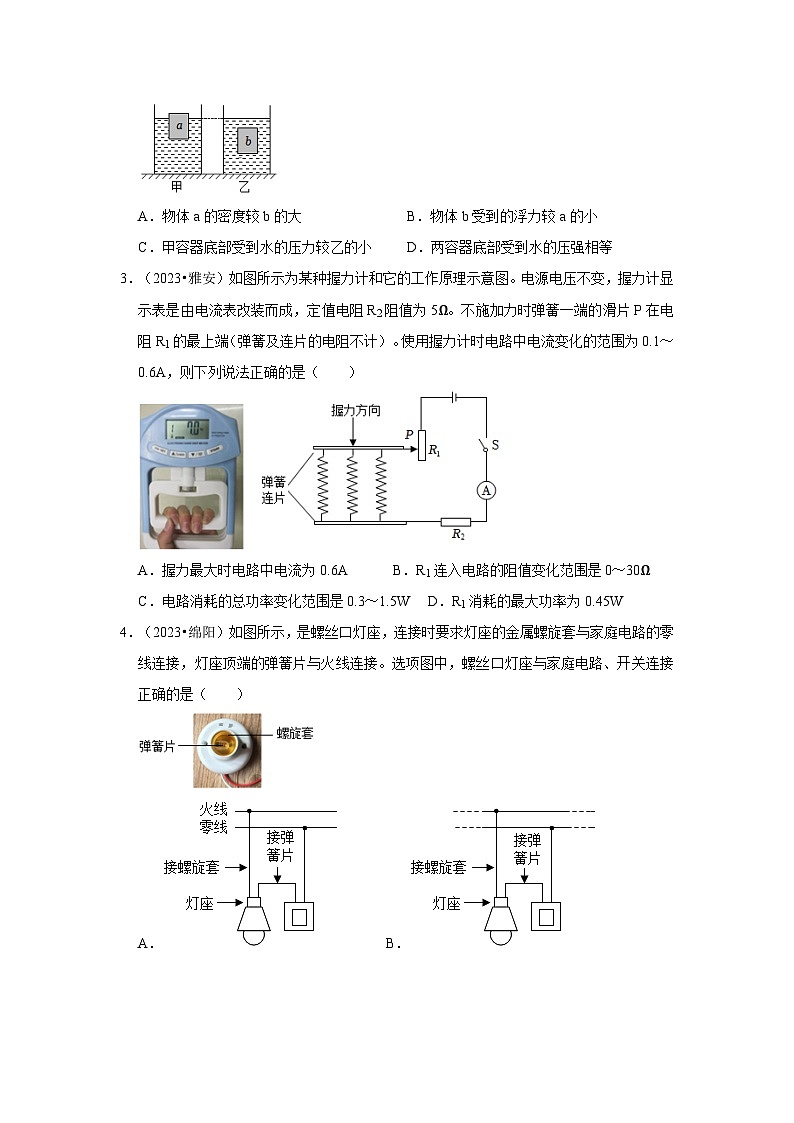

3．（2023•雅安）如图所示为某种握力计和它的工作原理示意图。电源电压不变，握力计显示表是由电流表改装而成，定值电阻R2阻值为5Ω。不施加力时弹簧一端的滑片P在电阻R1的最上端（弹簧及连片的电阻不计）。使用握力计时电路中电流变化的范围为0.1～0.6A，则下列说法正确的是（ ）
A．握力最大时电路中电流为0.6A B．R1连入电路的阻值变化范围是0～30Ω
C．电路消耗的总功率变化范围是0.3～1.5WD．R1消耗的最大功率为0.45W
4．（2023•绵阳）如图所示，是螺丝口灯座，连接时要求灯座的金属螺旋套与家庭电路的零线连接，灯座顶端的弹簧片与火线连接。选项图中，螺丝口灯座与家庭电路、开关连接正确的是（ ）
A． B．
C． D．

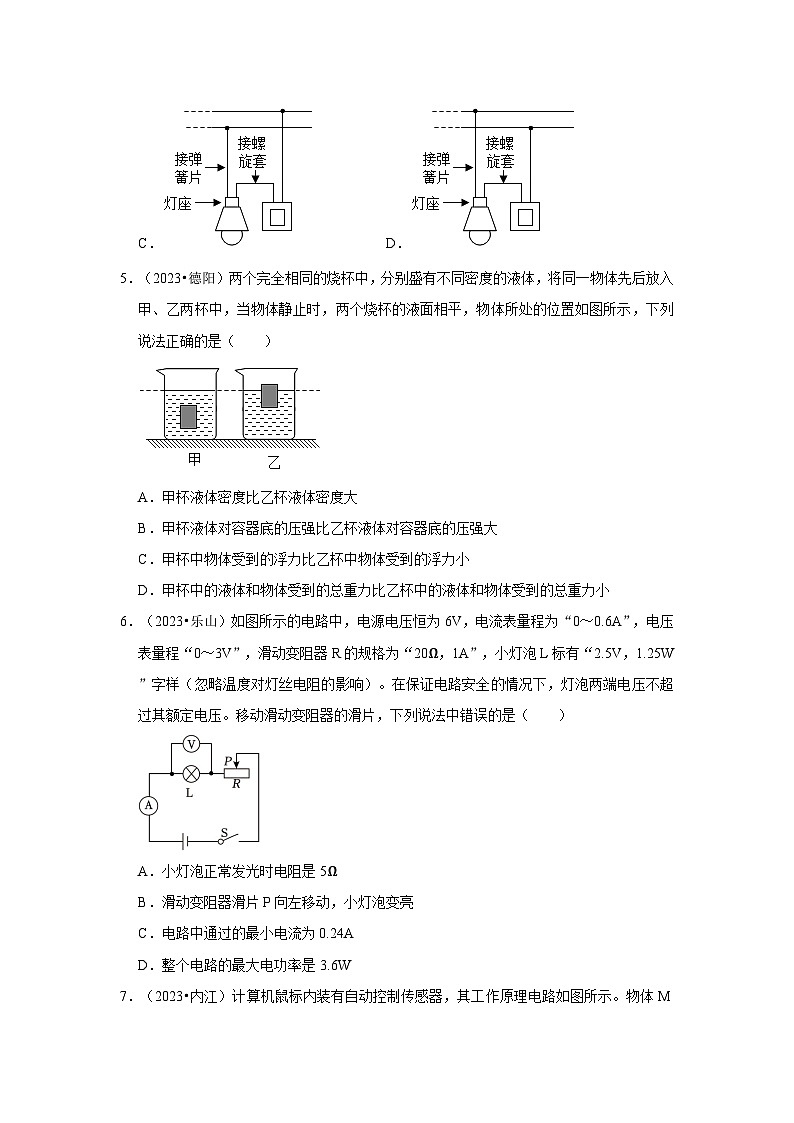

5．（2023•德阳）两个完全相同的烧杯中，分别盛有不同密度的液体，将同一物体先后放入甲、乙两杯中，当物体静止时，两个烧杯的液面相平，物体所处的位置如图所示，下列说法正确的是（ ）
A．甲杯液体密度比乙杯液体密度大
B．甲杯液体对容器底的压强比乙杯液体对容器底的压强大
C．甲杯中物体受到的浮力比乙杯中物体受到的浮力小
D．甲杯中的液体和物体受到的总重力比乙杯中的液体和物体受到的总重力小
6．（2023•乐山）如图所示的电路中，电源电压恒为6V，电流表量程为“0～0.6A”，电压表量程“0～3V”，滑动变阻器R的规格为“20Ω，1A”，小灯泡L标有“2.5V，1.25W”字样（忽略温度对灯丝电阻的影响）。在保证电路安全的情况下，灯泡两端电压不超过其额定电压。移动滑动变阻器的滑片，下列说法中错误的是（ ）
A．小灯泡正常发光时电阻是5Ω
B．滑动变阻器滑片P向左移动，小灯泡变亮
C．电路中通过的最小电流为0.24A
D．整个电路的最大电功率是3.6W
7．（2023•内江）计算机鼠标内装有自动控制传感器，其工作原理电路如图所示。物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P左右移动，通过电压表示数变化可反映出物体M移动的距离。当物体M向右移动时（ ）
A．电流表示数不变，电压表示数变小B．电流表示数变大，电压表示数变大
C．电压表示数和电流表示数的比值变大D．电压表示数和电流表示数的比值不变
8．（2023•内江）荡秋千时，下列判断正确的是（ ）
A．以秋千为参照物，秋千上的同学是运动的
B．从最高点到最低点，速度增大，人的惯性也增大
C．秋千最终停下来，说明能量消失了
D．荡到最高点时，若所有外力都消失，人将保持静止
9．（2023•凉山州）如图所示，两个相同的圆柱形容器放在水平桌面上，分别装有甲、乙两种不同的液体。将体积相同、密度不同的实心球A、B分别放入容器中静止时，A球悬浮，B球漂浮，h1＜h2，且两种液体对容器底的压强相等，下列说法正确的是（ ）
A．两个小球受到的重力：GA＜GBB．两个小球受到的浮力：FA浮＞FB浮
C．两种液体的密度：ρ甲＜ρ乙 D．两个容器对桌面的压强：p甲＞p乙
10．（2023•眉山）水平桌面上放置装有适量水的烧杯，A、B为两个材料相同且不吸水的小球，B球的体积是A球的2倍。先将A球放入烧杯中，溢出水的质量30g，如图甲所示；再放入B球，又溢出水的质量80g，如图乙所示。下列判断正确的是（g＝10N/kg）（ ）
①A球受到的浮力大小为0.3N
②B球受到的浮力大小为0.8N
③图甲中，放入A球前后，水对烧杯底部的压强相等
④图乙中，放入B球前后，烧杯对桌面的压力大小不变
A．①②B．①④C．②④D．③④
11．（2023•凉山州）如图所示，甲图是灯泡L和定值电阻R的I﹣U图像，将L和R先后以乙、丙图两种方式连在同一电源上，若乙图中U1：U2＝a，丙图中I1：I2＝b，则下列选项中不正确的是（ ）

A．a＞1B．b＜1C．a＞bD．ab＝1
12．（2023•眉山）如图所示电路中，电源电压恒定不变，小灯泡L标有“6V 2.4W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器R2标有“40Ω 2A”字样，R1是定值电阻，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S1、S2，断开开关S3，小灯泡L恰好正常发光。将R2的滑片P移至最右端，闭合开关S3，断开开关S1、S2，此时电压表示数为U1，R2消耗的功率为P1；向左移动滑片P至某点，此时电压表示数为U2，R2消耗的功率为P2。已知U1：U2＝2：3，P1：P2＝8：9。下列说法中正确的是（ ）
A．电源电压为9V
B．定值电阻R1的阻值是10Ω
C．保障电路元件安全的前提下，电路最小电功率为0.8W
D．保障电路元件安全的前提下，当滑动变阻器R2连入电路的阻值为30Ω时，电路的总功率最大
二．填空题（共6小题）
13．（2023•雅安）如图甲是某款即开即热、冷热兼用的电热水龙头。图乙是它的工作原理简化电路图。R1、R2为电热丝，通过闭合或断开开关S1、S2，从而实现冷水、温水、热水之间的切换，有关参数如表。当开关S1闭合、S2 （选填“闭合”或“断开”）时，水龙头放出的是温水；在使用水龙头放热水时，正常工作1min，消耗的电能是
J；若在这个过程中将质量为2kg的水从20℃加热到40℃，则水吸收的热量为 J。[c水＝4.2×103J/（kg•℃）]
14．（2023•攀枝花）如图所示，电阻R1、R2、R3的阻值分别为R、2R、3R，为二极管。二极管具有单向导电性，只允许电流从其正极向负极通过，不允许电流反方向通过；当电流从二极管的正极流向负极时，其电阻为零。闭合开关S，接入电路的总电阻为 。现将电源正负极对调再接回原位置，则前后两种情况R2消耗的功率之比为 。
15．（2023•攀枝花）图甲是脚踏式翻盖垃圾桶的实物图，翻盖的原理是由两个杠杆组合而成，图乙为两水平杠杆AO1B、DCO2组合的示意图。已知桶盖重5N，重心位于DC中点的正上方，AO1＝30cm，O1B＝20cm，桶盖和连接杆的尺寸如图乙所示，脚踏杆AO1B和竖直连接杆BC的质量不计。
（1）杠杆AO1B是 （选填“省力”或“费力”）杠杆；
（2）若要把桶盖翻开，脚对踏板A处的压力至少为 N。
16．（2023•乐山）如图所示是两个电阻的电流随电压变化的关系图像，由图中信息可推断R1 R2（选填“大于”“等于”或者“小于”）。将它们并联后接入电路，通过R1、R2两个电阻的电流分别为I1、I2，则I1：I2＝ 。
17．（2023•内江）如图所示，将重力为10N的物体沿斜面向上从底端匀速拉到顶端。若斜面长L为1m，斜面高h为0.3m，拉力F为4N，拉力的功率为2W，则此过程中，斜面的机械效率是 %，物体从斜面底端运动到斜面顶端所用的时间是 s。
18．（2023•凉山州）如图甲，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点过程中，两个电压表示数随电流表示数变化的图象如图乙所示。则该过程中电路的总功率最大值为 W。

三．实验探究题（共8小题）
19．（2023•攀枝花）小江同学设计了如图甲所示的电路来测量额定电压为2.5V的小灯泡的电阻。
（1）请根据图甲所示的电路，选择合适的电压表量程，请将图乙的实物电路连接完整；
（2）电路连接好后闭合开关，发现电压表有示数，电流表无示数，小灯泡不亮，如果电路只有一个元件有故障，该故障可能是小灯泡 （选填“断路”或“短路”）；排除故障后，继续进行实验，某次实验时电流表、电压表示数如图丙所示，则通过小灯泡的电流为 A，小灯泡两端的电压为 V，小灯泡此时的电阻为 Ω（保留一位小数）；
（3）根据实验数据，作出小灯泡工作时的I﹣U关系图象如图丁所示，则小灯泡正常发光时的电阻为 Ω，功率为 W；由图丁可知，灯丝的电阻会随电压升高而变 。
20．（2023•四川）如图所示，小覃同学所在的兴趣小组正在探究并联电路中电流的规律。
（1）图甲是他们设计的电路图，实验时需要测量A、B、C三处的电流。图乙是他们某次测量时连接的实验电路，此时电流表测量的是 （选“A”“B”或“C”）处的电流。
（2）小覃同学要测量通过L2的电流，只需将图乙中导线 （选填“a”或“b”）的一端移动到电流表的负接线柱上；重新连接好电路后，闭合开关，电流表的示数如图丙所示，则电流表的示数为 A。
（3）该小组另一位同学测出一组A、B、C三处的电流，数据如下表所示，由此他得出结论：
①干路电流等于各支路电流之和。
②各支路电流相等。
（4）小组内交流讨论后，一致认为该同学的结论不具普遍性，要得到并联电路中电流的规律，还应该选用规格 （选填“相同”或“不相同”）的灯泡进行实验。
21．（2023•德阳）在“探究通过导体的电流与电压、电阻的关系”实验中，小明利用稳压电源（恒为4.8V）、电阻箱（阻值可调节）、滑动变阻器（“60Ω 0.6A”）、电压表、电流表、导线若干做了如下实验：
（1）请你用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器的滑片P向右滑动时，接入电路的电阻变大。
（2）按照（1）问中你的连接方式，闭合开关前，滑动变阻器的滑片应置于 端。（选填“左”或“右”）
（3）小明控制电阻箱接入电路的阻值R＝5Ω一定，调节滑动变阻器的阻值，进行了5次实验，测得了表1中的数据，其中第4次实验时，电压表指针如图乙所示，其示数为
V，通过实验数据的分析可得出：通过导体的电流与 的关系。
表1
（4）小明实验时控制电压表的示数U＝3V一定，通过移动变阻器滑片P和改变电阻箱R接入电路的阻值，进行了5次实验，测得了表2中的数据，通过实验数据的分析可得出：通过导体的电流与 的关系，本实验研究物理问题所用到的方法是 。
表2
（5）小明按照（4）问的实验操作进行更多的数据探究，电阻箱接入电路的阻值不能超过 Ω。
22．（2023•雅安）小雨在做“探究影响滑动摩擦力大小的因素”实验时，结合生活中的现象，猜想影响滑动摩擦力大小的因素可能有：
猜想一：接触面所受的压力大小
猜想二：接触面的粗糙程度
……
（1）如图1甲所示，将一个木块放在水平长木板上，用弹簧测力计沿水平方向 拉动，根据 可知滑动摩擦力的大小等于拉力的大小。
（2）如图1乙所示，在木块上放一个重物，重复上面的操作。比较甲、乙两图中弹簧测力计的示数，可探究滑动摩擦力大小与 的关系。
（3）如图1丙所示，将木块放在毛巾上，重复上面的操作。比较甲、丙两图可得出：压力大小相同时， ，滑动摩擦力越大。
（4）小雨猜想滑动摩擦力大小还与速度大小有关。她设计了如图2甲所示的实验装置，传送带速度可以自由调节，物块始终相对地面静止，拉力传感器可以显示拉力大小。改变传送带速度，根据实验数据分别绘制出传送带的速度与时间（v﹣t）和拉力与时间（F﹣t）的关系图象。分析图2乙、丙两图可知，滑动摩擦力的大小与物体相对传送带运动速度的大小 （选填“有关”或“无关”），理由是： 。
23．（2023•乐山）如图是某实验小组的同学探究“浮力大小与哪些因素有关”的实验步骤。
（1）从图中可知物块的重力为 N。
（2）比较D和E，可以得出：浮力大小与 有关。
（3）比较 和 ，可以得出：当物块完全浸没后，浮力大小与所处深度无关。
（4）本实验采用的物理方法是 （选填“控制变量法”或“转换法”）。
（5）该小组的同学根据阿基米德原理计算出上述实验中所用物块的密度：
①物块完全浸没于水中所受浮力为 N；
②物块密度为 kg/m3。（ρ水＝1.0×103kg/m3，g＝10N/kg）
24．（2023•内江）某中学的物理课外实验小组，用如图1所示的电路来测量待测电阻Rx的阻值。其中，R0为定值电阻（R0＝10Ω），V为电压表，S1为单刀开关，S2为单刀双掷开关，R为滑动变阻器，E为电源，采用如下步骤完成该实验：
（1）按照图1所示实验电路图，用笔画线表示导线将图2实物进行连线，组成完整电路（部分导线已连接）。
（2）在连线时开关S1应 （选填“断开”或“闭合”），滑动变阻器的滑片P应移到 （选填“A”或“B”）端。
（3）闭合开关S1，将开关S2掷于1端，改变滑动变阻器滑片P的位置，记下此时电压表V的示数U1；然后，将开关S2掷于2端，记下此时电压表V的示数U2。待测电阻阻值的表达式Rx＝ （用R0、U1、U2表示）。
（4）重复步骤（3）的实验操作，得到数据记录表。利用表中5次测量的数据，可得的平均值为 ，待测电阻的阻值Rx＝ Ω。
25．（2023•凉山州）小李利用以下器材探究“电流与电阻的关系”：学生电源、电流表（0～0.6A）、电压表（0～3V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干。
（1）请根据图甲所示的电路图，用笔画线代替导线将图乙所示的实物连接成完整电路（连线不得交叉）；
（2）连接电路时，开关应 （选填“断开”或“闭合”），且应将滑动变阻器的滑片移到最 （选填“左”或“右”）端；
（3）小李把学生电源调至6V，将定值电阻依次接入电路，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，得到图丙所示的电流I随电阻R变化的图像，由图像可以得出结论：电压一定时，电流与电阻成 （选填“正比”或“反比”）；
（4）正确连接电路后，实验中小李发现电压表示数突然变大，电流表示数几乎为零，则可能是定值电阻出现 故障；
（5）在图丙中，定值电阻的阻值为5Ω和20Ω时，滑动变阻器的电功率分别为P1和P2，则P1：P2＝ 。
26．（2023•眉山）探究“电流与电阻的关系”时，实验器材有：三节新的干电池（电压为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）、定值电阻4个（5Ω、10Ω、15Ω、20Ω），开关一个，导线若干。小静等同学设计了如图甲所示的电路图。
（1）请用笔画线代替导线将图乙中的实物图连接完整，要求：滑片P向右移动时电流表示数变小。
（2）滑片P位于滑动变阻器阻值最大处，闭合开关，电流表有示数，电压表无示数，则电路故障原因是电阻R 。
（3）排除故障后，将定值电阻由5Ω更换为10Ω时，应向 （选填“左”或“右”）适当调节滑动变阻器的滑片P，使电压表示数保持3V不变。
（4）图丙是根据实验数据画出的定值电阻的I﹣R图象，由此可得，当电压一定时， 。
（5）小静同学继续探究，再次换接50Ω的定值电阻后，发现无论怎样移动滑片P，都不能使电压表示数达到原来的3V，为了完成这次实验，她采取的措施可行的是 。
A.调高电源电压 B.再串联一个10Ω的电阻 C.将电压表改接到滑动变阻器两端
（6）下列图象中能大致反映本实验各物理量之间关系的是 。
四．计算题（共8小题）
27．（2023•德阳）如图甲所示，电路中电源电压保持不变，电压表量程可选，电流表量程0～1.2A，滑动变阻器R2（最大阻值未知），定值电阻R3＝100Ω。闭合开关S1、S3，断开开关S2，将滑动变阻器R2的滑片从b端移动到a端，流过定值电阻R1的电流与其两端的电压关系图象如图乙所示。求：
（1）定值电阻R1的阻值和滑动变阻器R2的最大阻值；
（2）若闭合开关S2、S3，断开开关S1，使R2的滑片位于滑动变阻器的中点位置c，整个电路通电100s产生的电热；
（3）若闭合开关S1、S3，断开开关S2，若电压表的量程为0～15V，在保证电路元件都安全的情况下，调节滑动变阻器的滑片，电路总功率的变化范围。
28．（2023•内江）如图为某商场安装的光敏电阻自动计数器的示意图。其中，A为点光源，B为匀速运行的自动扶梯，电源的电压为6V，R为光敏电阻，R0为定值电阻（R0＝15Ω），R0两端接计数器。当点光源的光照射在光敏电阻上时，光敏电阻R＝R0；当扶梯上有顾客通过，挡住由点光源射向光敏电阻的光线时，R的电阻值就增大，计数器则计数一次。
（1）若自动扶梯满载时，前、后相邻的两个顾客之间的距离均为45cm，自动扶梯运行的速度为0.9m/s，第1次光源计数到第203次计数所用的时间是多少？
（2）当自动扶梯载着顾客正常运行时，定值电阻R0消耗的最大功率是多少？
29．（2023•攀枝花）如图所示，甲、乙两容器放置在同一水平桌面上，容器中装有一定量的水，且容器甲中的液面低于容器乙中的液面；容器乙底部有一阀门S，打开后能够将容器乙中的水全部放出。体积相同的小球A、B用不可伸长的轻质细绳通过两滑轮连接后，分别置于甲、乙容器中。小球A沉在容器甲的底部，小球B有一半浸在水中，此时轻绳刚好伸直，对小球的拉力为零。现打开阀门S，使容器乙中的水缓慢减少，当小球B露出水面部分的体积为其总体积的五分之四时，小球A开始上浮。连接小球A、B的轻绳始终处于竖直状态，忽略细绳与滑轮之间的摩擦，容器乙中的水足够深，求：
（1）小球A、B的质量之比；
（2）小球A能露出水面部分的体积与其总体积之比的最大值。
30．（2023•雅安）一棱长为0.2m的正方体物块放在盛有40L水的薄壁圆柱形容器中，容器重为10N。底面积为0.1m2。现用竖直向下大小为20N的力F作用在物体上，物体刚好浸没于水中静止，如图所示（ρ水＝1.0×103kg/m3，g取10N/kg）。求：
（1）物块下表面受到水的压强；
（2）物块受到的浮力；
（3）容器底部对水平地面的压强。
31．（2023•乐山）如图所示，图甲为某电饭锅的实物图、图乙为其电路原理图、图丙为电饭锅铭牌的主要参数，R1和R2为电阻不变的电热丝，S1为总开关，S2为温控开关。该电饭锅可以通过S1、S2两个开关的断开与闭合实现加热、保温两个挡位的变化。将电饭锅接入电源电压为220V的电路中，求：
（1）电饭锅在处于加热挡时的电流；
（2）电饭锅处于保温挡时，持续工作10min，产生的热量是多少焦；
（3）R1和R2的阻值。
32．（2023•凉山州）邛海湿地公园湖边的一个圆台形花岗石墩（形状如图甲）不慎落入1.9m深的湖底，该石墩的上表面积为0.9m2，下表面积为0.4m2，高为0.9m，质量为1.482t。工人师傅用起重机将其匀速吊出水面，起重机的功率为440W。石墩从刚好脱离湖底上升到上表面与水面相平共耗时50s（如图乙）。花岗石密度ρ石＝2.6×103kg/m3，不考虑石墩在水中运动受到的阻力。求：
（1）石墩的体积；
（2）石墩上升过程中，起重机的效率；
（3）若起吊前石墩与平整的湖底紧密接触（如图丙），湖底对石墩的支持力。
33．（2023•眉山）如图所示，如图为某家用电水壶的简化电路图，如表为铭牌的部分参数，R1、R2为发热丝，其中R2＝40Ω。求：
（1）电水壶的加热功率；
（2）电水壶处于保温挡时，正常工作5min消耗的电能；
（3）R1的阻值。
34．（2023•雅安）随着我国经济的发展，人民生活水平日益提高，我国出现了越来越多的潜水爱好者。为了保障安全，潜水员潜水时会佩戴如图甲所示的水压表和深度表。图乙是某深度表的工作原理简化电路图，电源电压U＝6V且恒定不变，定值电阻R0＝15Ω，电压表量程为0∼3V，Rp是阻值随水深度变化的电阻，其变化关系图象如图丙所示，Rp允许通过的最大电流为0.24A。求：
（1）深度表在水面上时，电路中的电流（计算结果保留1位小数）；
（2）电压表示数为2V时，潜水员下潜的深度；
（3）在保证电路安全的情况下，该深度表能浸入水中的最大深度。
五．解答题（共2小题）
35．（2023•四川）某兴趣小组在制作多挡位电热器的过程中，利用如图所示的电路进行模拟调试。已知电源电压恒定不变，电流表所选量程为0～3A，电压表所选量程为0～15V，滑动变阻器R2规格为“50Ω，1A”，R3＝40Ω。若闭合开关S、S1，断开开关S2，电压表的示数为12V；若闭合开关S、S2，断开开关S1，电流表的示数为1.2A。
（1）电热器是利用电流热效应来工作的，请列举3～5个利用了电流热效应工作的常用电器。
（2）R1的阻值是多少？
（3）在确保电路安全的前提下，电路能消耗的最大电功率是多少？
36．（2023•绵阳）请解答“人体和体育锻炼中的杠杆”项目式学习中的问题。
（1）构建杠杆概念：用手提起重物，从生物学的视角，可认为桡骨在肱二头肌的牵引下绕着肘关节转动，如图1所示；从物理学的视角来看，桡骨可以简化为杠杆。请问：该杠杆的支点在哪里（用图1上标出的名称回答）？在提起重物的过程中，重物通过绳索对手掌的拉力是动力还是阻力？
（2）探究杠杆平衡条件：用如图2所示的装置探究杠杆平衡条件，需要测量并记录哪些物理量？（用图2上标出的物理量符号回答）
（3）应用和拓展：引体向上，能充分训练肱二头肌。如图3是某同学做引体向上的情境，他双手握单杠，前臂与竖直方向成30°角，上臂与前臂成30°角，身体静止，上臂中肱骨可抽象成如图4所示的杠杆OB，A点是双手握单杠的点，O点是肘关节，B点是肩关节，认为B点是体重对肱骨竖直拉力的作用点，肱二头肌沿BC方向拉肱骨。已知该同学体重为600N，肱骨OB长约30cm，OC距离约4cm，由于C点距O点很近，认为BC与前臂AO的夹角也约为30°。两只手臂用力情况相同。求此时每只上臂的肱二头肌拉力的大小。
选择题
填空题
实验题
计算解答题
合计
电学综合
6
4
6
6
22
力学综合
6
2
2
4
14
其他综合
0
0
0
0
0
合计
12
6
8
10
36
额定电压
220V
额定功率
温水
2200W
热水
3000W
IA/A
IB/A
IC/A
0.2
0.2
0.4
实验次数
1
2
3
4
5
U/V
0.5
1
1.5
3
I/A
0.1
0.2
0.3
0.5
0.6
实验次数
1
2
3
4
5
R/Ω
5
10
15
20
30
I/A
0.6
0.3
0.2
0.15
0.1
实验次数
1
2
3
4
5
电压U1/V
0.6
0.7
0.8
0.9
1.0
电压U2/V
1.8
2.1
2.5
2.7
2.9
3
3
3.1
3
2.9
额定电压：220V
加热功率：880W
保温功率：80W
型号
SDS﹣15X05
容量
1L
额定电压
220V
额定频率
50Hz
加热功率
？W
保温功率
40W
