中考物理二轮复习压轴培优训练挑战39 吉林卷（吉林近二年共32题）（2份，原卷版+解析版）

这是一份中考物理二轮复习压轴培优训练挑战39 吉林卷（吉林近二年共32题）（2份，原卷版+解析版），文件包含中考物理二轮复习压轴培优训练挑战39吉林卷吉林近二年共32题原卷版docx、中考物理二轮复习压轴培优训练挑战39吉林卷吉林近二年共32题解析版docx等2份试卷配套教学资源，其中试卷共39页， 欢迎下载使用。

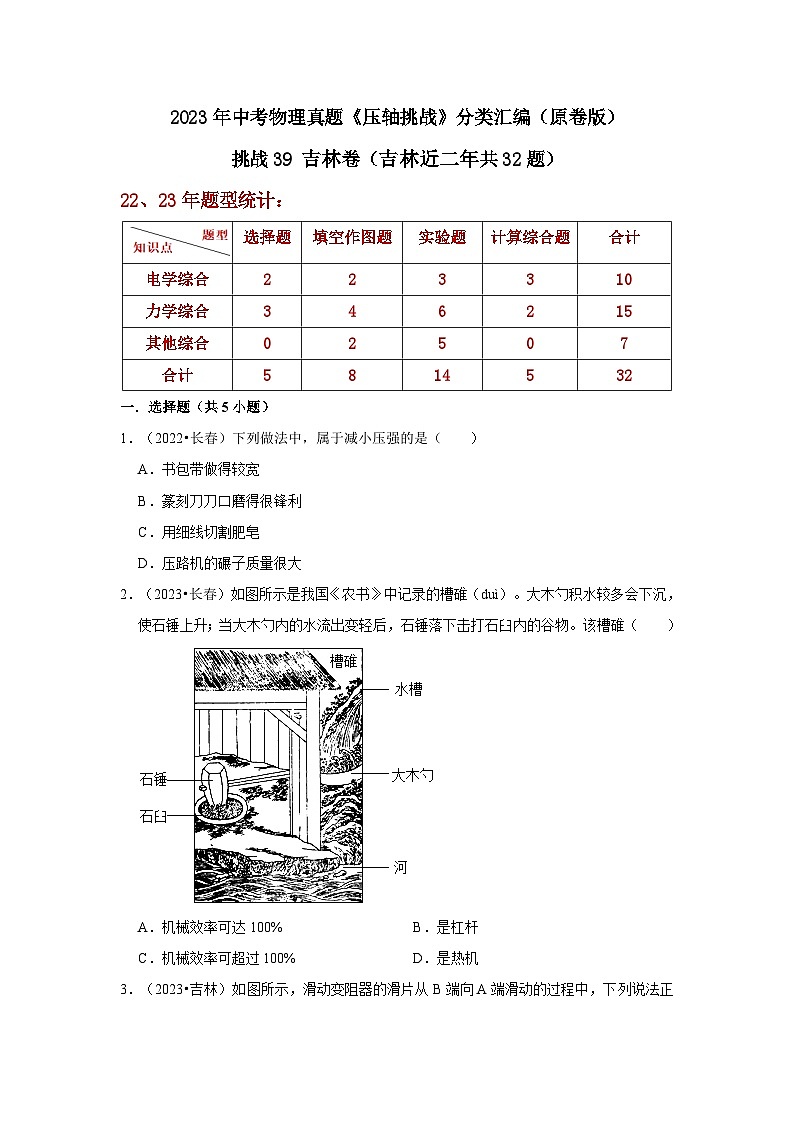

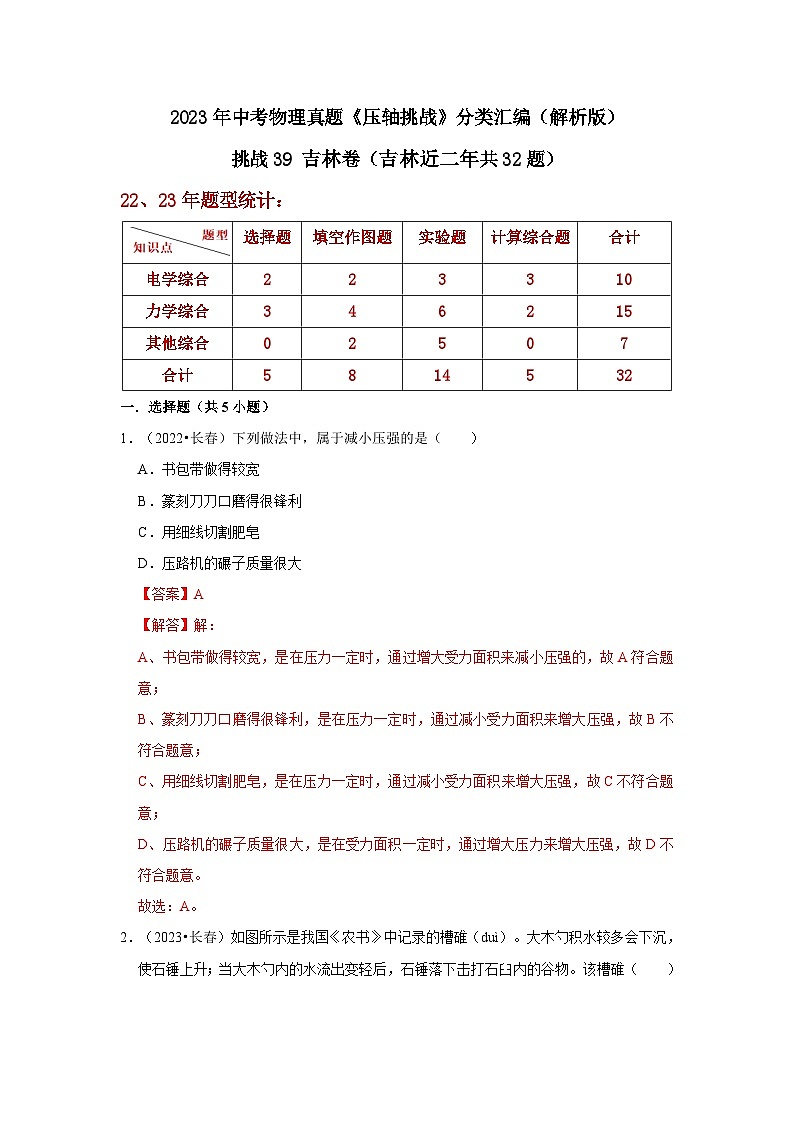

22、23年题型统计：
一．选择题（共5小题）
1．（2022•长春）下列做法中，属于减小压强的是（ ）
A．书包带做得较宽
B．篆刻刀刀口磨得很锋利
C．用细线切割肥皂
D．压路机的碾子质量很大
【答案】A
【解答】解：
A、书包带做得较宽，是在压力一定时，通过增大受力面积来减小压强的，故A符合题意；
B、篆刻刀刀口磨得很锋利，是在压力一定时，通过减小受力面积来增大压强，故B不符合题意；
C、用细线切割肥皂，是在压力一定时，通过减小受力面积来增大压强，故C不符合题意；
D、压路机的碾子质量很大，是在受力面积一定时，通过增大压力来增大压强，故D不符合题意。
故选：A。

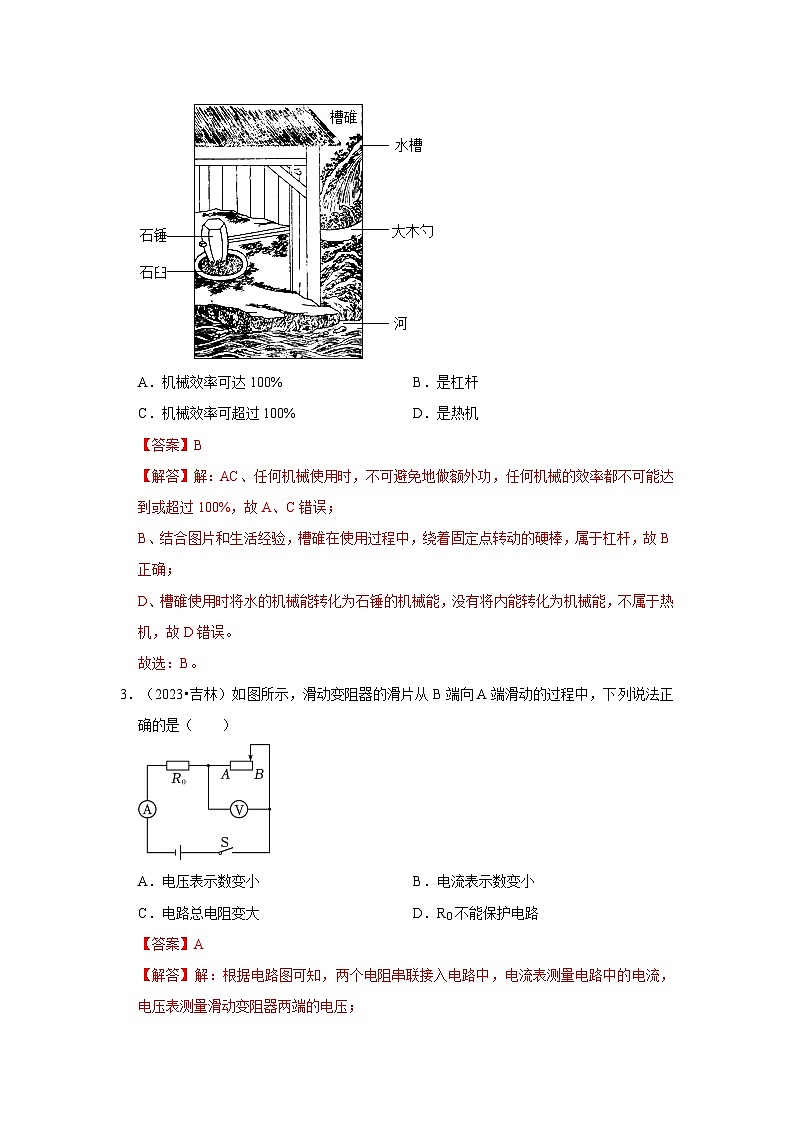

2．（2023•长春）如图所示是我国《农书》中记录的槽碓（duì）。大木勺积水较多会下沉，使石锤上升；当大木勺内的水流出变轻后，石锤落下击打石臼内的谷物。该槽碓（ ）
A．机械效率可达100%B．是杠杆
C．机械效率可超过100%D．是热机
【答案】B
【解答】解：AC、任何机械使用时，不可避免地做额外功，任何机械的效率都不可能达到或超过100%，故A、C错误；
B、结合图片和生活经验，槽碓在使用过程中，绕着固定点转动的硬棒，属于杠杆，故B正确；
D、槽碓使用时将水的机械能转化为石锤的机械能，没有将内能转化为机械能，不属于热机，故D错误。
故选：B。

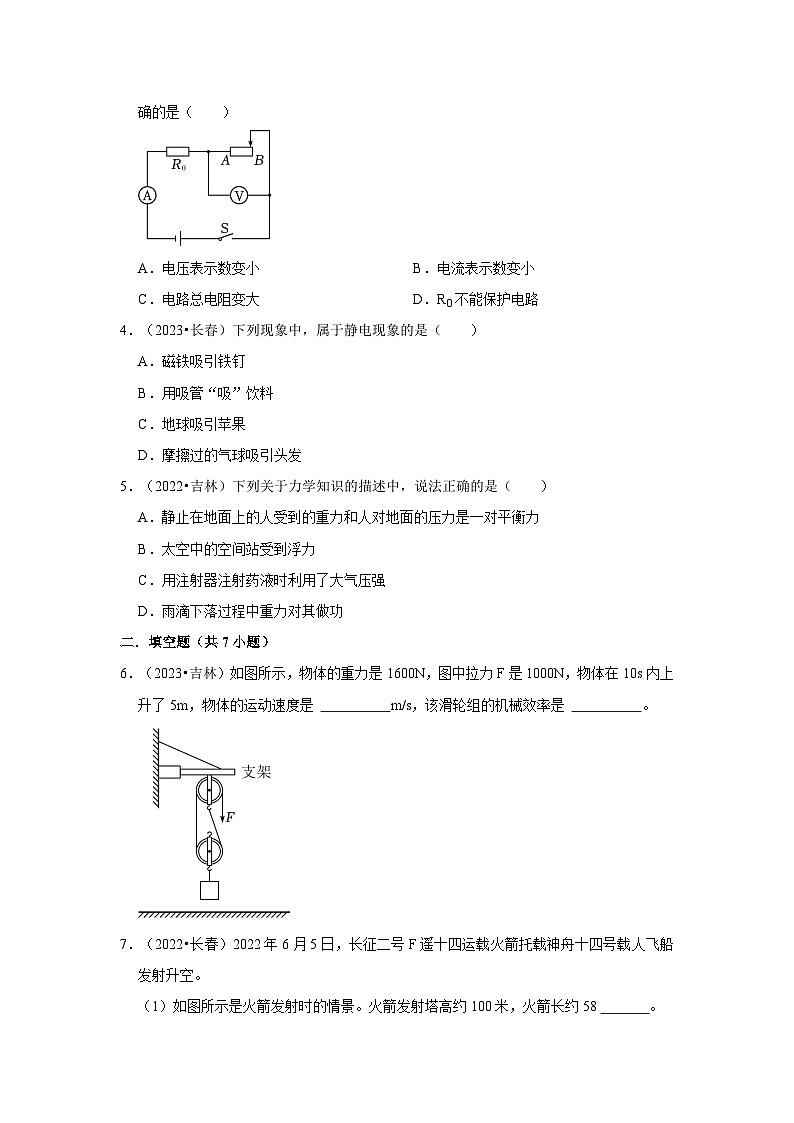

3．（2023•吉林）如图所示，滑动变阻器的滑片从B端向A端滑动的过程中，下列说法正确的是（ ）
A．电压表示数变小B．电流表示数变小
C．电路总电阻变大D．R0不能保护电路
【答案】A
【解答】解：根据电路图可知，两个电阻串联接入电路中，电流表测量电路中的电流，电压表测量滑动变阻器两端的电压；

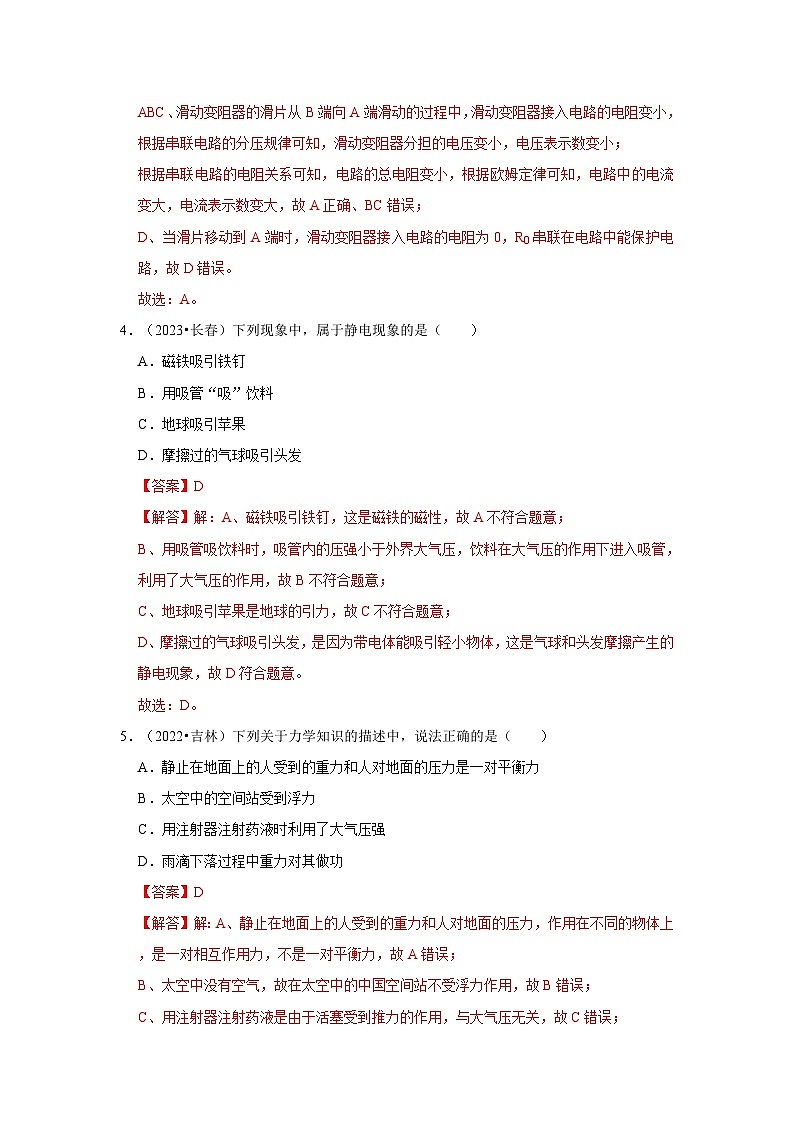

ABC、滑动变阻器的滑片从B端向A端滑动的过程中，滑动变阻器接入电路的电阻变小，根据串联电路的分压规律可知，滑动变阻器分担的电压变小，电压表示数变小；
根据串联电路的电阻关系可知，电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，故A正确、BC错误；
D、当滑片移动到A端时，滑动变阻器接入电路的电阻为0，R0串联在电路中能保护电路，故D错误。
故选：A。
4．（2023•长春）下列现象中，属于静电现象的是（ ）
A．磁铁吸引铁钉
B．用吸管“吸”饮料
C．地球吸引苹果
D．摩擦过的气球吸引头发
【答案】D
【解答】解：A、磁铁吸引铁钉，这是磁铁的磁性，故A不符合题意；
B、用吸管吸饮料时，吸管内的压强小于外界大气压，饮料在大气压的作用下进入吸管，利用了大气压的作用，故B不符合题意；
C、地球吸引苹果是地球的引力，故C不符合题意；
D、摩擦过的气球吸引头发，是因为带电体能吸引轻小物体，这是气球和头发摩擦产生的静电现象，故D符合题意。
故选：D。
5．（2022•吉林）下列关于力学知识的描述中，说法正确的是（ ）
A．静止在地面上的人受到的重力和人对地面的压力是一对平衡力
B．太空中的空间站受到浮力
C．用注射器注射药液时利用了大气压强
D．雨滴下落过程中重力对其做功
【答案】D
【解答】解：A、静止在地面上的人受到的重力和人对地面的压力，作用在不同的物体上，是一对相互作用力，不是一对平衡力，故A错误；
B、太空中没有空气，故在太空中的中国空间站不受浮力作用，故B错误；
C、用注射器注射药液是由于活塞受到推力的作用，与大气压无关，故C错误；
D、雨滴下落过程中受到重力的作用，且沿重力的方向有一段距离，所以该过程中重力做了功，故D正确。
故选D。
二．填空题（共7小题）
6．（2023•吉林）如图所示，物体的重力是1600N，图中拉力F是1000N，物体在10s内上升了5m，物体的运动速度是 0.5 m/s，该滑轮组的机械效率是 80% 。
【答案】0.5；80%。
【解答】解：（1）物体的运动速度：v＝＝＝0.5m/s；
（2）由图可知n＝2，滑轮组的机械效率：η＝＝＝＝＝×100%＝80%。
故答案为：0.5；80%。
7．（2022•长春）2022年6月5日，长征二号F遥十四运载火箭托载神舟十四号载人飞船发射升空。
（1）如图所示是火箭发射时的情景。火箭发射塔高约100米，火箭长约58 m 。

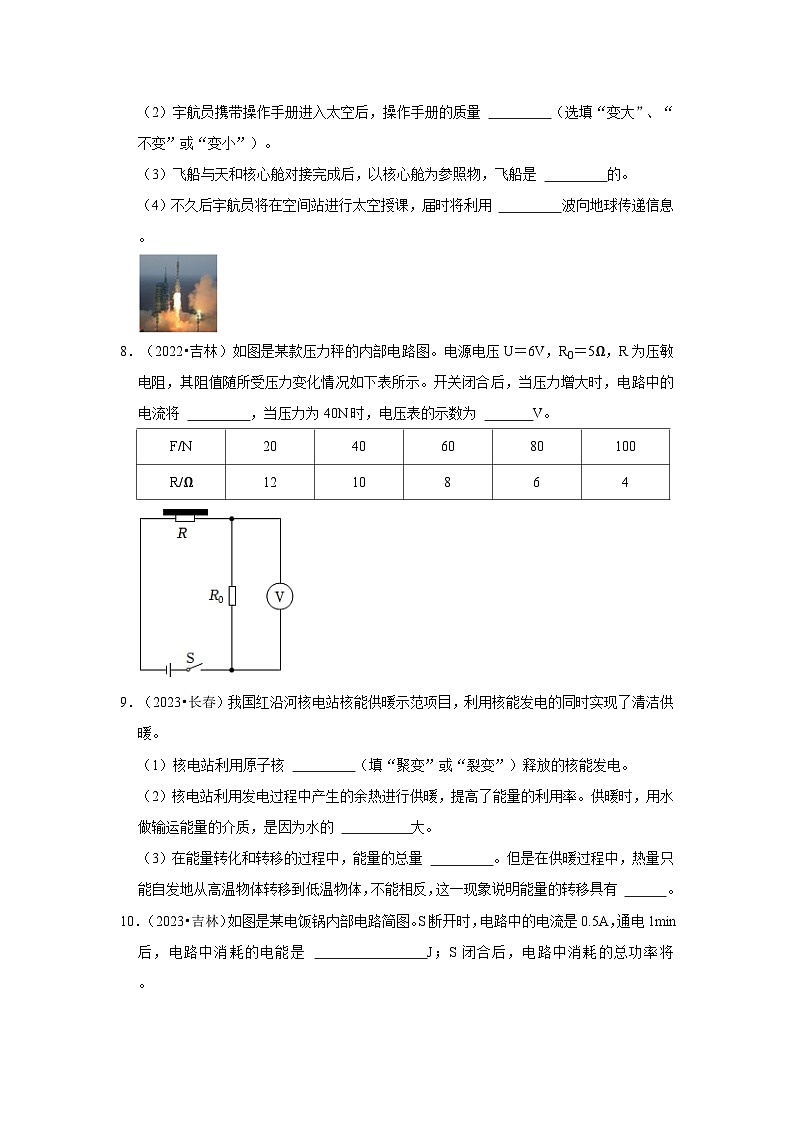

（2）宇航员携带操作手册进入太空后，操作手册的质量 不变 （选填“变大”、“不变”或“变小”）。
（3）飞船与天和核心舱对接完成后，以核心舱为参照物，飞船是 静止 的。
（4）不久后宇航员将在空间站进行太空授课，届时将利用 电磁 波向地球传递信息。
【答案】（1）m；（2）不变；（3）静止；（4）电磁。
【解答】解：（1）火箭发射塔高约100米，火箭长约是发射塔高度的一半，为58m；
（2）宇航员携带操作手册进入太空后，操作手册的位置发生变化，所含物质多少不变，所以质量不变；
（3）飞船与天和核心舱对接完成后，以核心舱为参照物，飞船的位置没有变化，所以是静止的；
（4）电磁波可以在太空中传递无线信息，所以宇航员可以利用电磁波向地球传递信息。
故答案为：（1）m；（2）不变；（3）静止；（4）电磁。
8．（2022•吉林）如图是某款压力秤的内部电路图。电源电压U＝6V，R0＝5Ω，R为压敏电阻，其阻值随所受压力变化情况如下表所示。开关闭合后，当压力增大时，电路中的电流将 变大 ，当压力为40N时，电压表的示数为 2 V。
【答案】见试题解答内容
【解答】解：（1）由图可知，该电路为R0和R的串联电路，电压表测R0两端的电压；
由表可知，当压敏电阻R所受的压力增大时，其阻值会变小，根据公式I＝得出电路中电流变大；
（2）由表可知，当F＝40N时，R＝10Ω，R0＝5Ω，电路中的电流I＝＝＝0.4A，由串联电路的电流特点可知R0两端的电压为：U0＝IR0＝0.4A×5Ω＝2V，
故答案为：变大；2。
9．（2023•长春）我国红沿河核电站核能供暖示范项目，利用核能发电的同时实现了清洁供暖。
（1）核电站利用原子核 裂变 （填“聚变”或“裂变”）释放的核能发电。
（2）核电站利用发电过程中产生的余热进行供暖，提高了能量的利用率。供暖时，用水做输运能量的介质，是因为水的 比热容 大。
（3）在能量转化和转移的过程中，能量的总量 不变 。但是在供暖过程中，热量只能自发地从高温物体转移到低温物体，不能相反，这一现象说明能量的转移具有 方向性 。
【答案】（1）裂变；（2）比热容；（3）不变；方向性。
【解答】解：（1）核电站都是利用原子核裂变的链式反应发电；
（2）供暖的“暖气”用水做输运能量的介质，是因为水的比热容较大，相同质量的水和其它物质比较，降低相同的温度时，水放出的热量多；
（3）热量总是自发地从高温物体传到低温物体，而不可能自发地从低温物体传到高温物体，说明能量的转移和转化具有方向性；能量在转化或转移的过程中总量保持不变。
故答案为：（1）裂变；（2）比热容；（3）不变；方向性。
10．（2023•吉林）如图是某电饭锅内部电路简图。S断开时，电路中的电流是0.5A，通电1min后，电路中消耗的电能是 6.6×103 J；S闭合后，电路中消耗的总功率将 变大 。
【答案】6.6×103；变大。
【解答】解：（1）当S断开时，电阻R0和电阻R串联接入电路，通电1min＝60s后，电路中消耗的电能：
W＝Pt＝UIt＝220V×0.5A×60s＝6.6×103J；
（2）当S闭合后，电阻R0短路，只有R接入电路，电路中的总电阻变小，电流变大，
根据P＝UI可知，在电源电压不变时，电路的总功率变大。
故答案为：6.6×103；变大。
11．（2022•吉林）自行车把手上设计花纹是为了 增大 摩擦；小明骑自行车上学，骑行1.8km用时5min，则小明在该过程中的平均速度是 6 m/s。
【答案】增大；6。
【解答】解：自行车把手上有花纹，是为了在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，
小明骑自行车上学时间t＝5min＝300s，路程s＝1.8km＝1800m，
则小明骑车的速度：
v＝＝＝6m/s。
故答案为：增大；6。
12．（2022•吉林）如图所示，工人用150N的拉力，在10s内将重为210N的物体匀速提升了2m。该过程中，工人拉力做功的功率为 60 W，滑轮组的机械效率为 70% 。
【答案】60；70%。
【解答】解：
（1）有用功：W有＝Gh＝210N×2m＝420J；
由图知n＝2，拉力F移动的距离：s＝2h＝2×2m＝4m；
拉力F所做的总功：W总＝Fs＝150N×4m＝600J；
拉力做功的功率：P＝＝＝60W；
（2）滑轮组的机械效率：
η＝×100%＝×100%＝70%。
故答案为：60；70%。
三．作图题（共1小题）
13．（2023•吉林）请在图中画出反射光线，并标出反射角大小。
【答案】见解答
【解答】解：入射光线与镜面的夹角是30°，所以入射角为90°﹣30°＝60°，则反射角也为60°；
首先过入射点垂直于镜面画出法线，然后根据反射角等于入射角，在法线右侧画出反射光线，并标明反射角的度数，如图所示：
四．实验探究题（共14小题）
14．（2022•长春）“探究水沸腾时温度变化的特点”实验装置如图所示。
（1）按正确顺序组装器材，悬挂温度计时，若温度计的玻璃泡没有浸没在水中，应将铁夹向 下 移动适当距离。
（2）某时刻温度计示数如图所示，水的温度为 95 ℃。
（3）实验数据如下表所示，分析可知：水在沸腾过程中不断吸热，温度 不变 ；当地的大气压 低于 标准大气压。
（4）实验过程中，酒精燃烧，质量减小，热值 不变 。实验结束后，整理实验器材时闻到了酒精的气味，这是 扩散 现象。
【答案】（1）下；（2）95；（3）不变；低于；（4）不变；扩散。
【解答】解：（1）实验中，温度计的玻璃泡没有浸没在水中，应将铁夹向下移动适当距离，使温度计的玻璃泡浸没在水中；
（2）由图知，温度计的分度值是1℃，温度计的示数是95℃；
（3）水在沸腾过程中，虽然不断吸热，但温度保持不变。由数据知，水在沸腾过程中温度保持98℃不变，所以沸点是98℃，沸点低于100℃，是因为当地气压小于标准大气压；
（4）热值是燃料的一种特性，与燃料的种类有关，与质量和体积无关，酒精燃烧，质量减小，灯内剩下酒精的热值不变；闻到了酒精气味，这是扩散现象。
故答案为：（1）下；（2）95；（3）不变；低于；（4）不变；扩散。
15．（2022•长春）在“探究杠杆的平衡条件”的实验中：
（1）不挂钩码时，调节螺母，使杠杆在 水平 位置平衡。
（2）如图甲所示，在A点挂3个钩码，在B点挂 4 个钩码，使杠杆再次在原位置平衡。
（3）画出A点所受拉力的力臂l。
（4）如图乙所示是《天工开物》记载的踏碓（碓：duì，古代的一种给稻谷去壳的工具。用脚连续踏杆的一端，另一端就会连续起落）。踏碓属于 费力 杠杆。
【答案】（1）水平；（2）4；（3）见解析；（4）费力。
【解答】解：（1）调节杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂大小，同时消除杠杆自重对杠杆平衡的影响；
（2）设一个钩码的重力G，一格的长度为L，由杠杆的平衡条件F1L1＝F2L2得：
3G×4L＝nG×3L，解得，n＝4，故应在B点挂4个钩码，才能使杠杆在水平位置平衡；
（3）拉力作用点在A点，方向竖直向下，从支点O作到拉力方向的垂线段，即可作出拉力的力臂，如图所示：
；
（4）用踏碓捣米时，动力臂小于阻力臂，属于费力杠杆。
故答案为：（1）水平；（2）4；（3）见解析；（4）费力。
16．（2023•长春）在“探究平面镜成像的特点”实验中：
（1）用玻璃板代替平面镜的目的是 便于确定像的位置 。
（2）将白纸铺在水平桌面上，再将玻璃板 垂直 放在白纸上，把点燃的蜡烛A放在玻璃板前面，如图所示。将未点燃的蜡烛B在玻璃板后面移动，直到跟蜡烛A的像完全重合，说明平面镜所成的像与物体大小 相等 。
（3）将光屏放在蜡烛A的像的位置，直接观察光屏，光屏上没有呈现蜡烛A的像，说明平面镜所成的像是 虚像 。
【答案】（1）便于确定像的位置；（2）垂直；相等；（3）虚像。
【解答】解：（1）玻璃板有透光性，既能成像，也能确定像的位置，用玻璃板代替平面镜的目的是便于确定像的位置。
（2）将白纸铺在水平桌面上，再将玻璃板垂直放在白纸上，把点燃的蜡烛A放在玻璃板前面，如图所示。将未点燃的蜡烛B在玻璃板后面移动，直到跟蜡烛A的像完全重合，则B蜡烛与A蜡烛的像大小相等，又蜡烛A、B大小完全相同，说明平面镜所成的像与物体大小相等。
（3）虚像不能成在光屏上，将光屏放在蜡烛A的像的位置，直接观察光屏，光屏上没有呈现蜡烛A的像，说明平面镜所成的像是虚像。
故答案为：（1）便于确定像的位置；（2）垂直；相等；（3）虚像。
17．（2023•长春）在“测量物体运动的平均速度”实验中，实验装置如图所示：
（1）测量平均速度的原理是 v＝ 。
（2）实验中，小组同学发现小车通过AB段路程的时间过短，不便于测量时间，为了解决这一问题，可以只将木块向 右 适当移动；也可以将小车倒置滑下，这是因为用 滑动摩擦 代替滚动可以增大摩擦。
（3）改进后，进行实验并记录数据在表格中，计算出小车通过AC段路程的平均速度是 0.2 m/s。小车通过AB段路程的平均速度比BC段路程的平均速度 小 。
（4）小车在运动过程中，支持力对小车是否做功？ 否 。
（5）小车运动到斜面底端撞到金属片会停下来，说明力可以改变物体的 运动状态 。
【答案】（1）v＝；（2）右；滑动摩擦；（3）0.2；小；（4）否；（5）运动状态。
【解答】解：（1）该实验是根据公式v＝进行测量的；
（2）斜面的坡度越大，小车在斜面上滑下的速度越快，在斜面上运动的时间越短，不便于测量时间，因此为了便于测量时间，应将木块向右适当移动，使它保持较小的坡度；也可以将小车倒置滑下，这是因为用滑动摩擦代替滚动可以增大摩擦；
（3）路程sAC＝0.90m，所用时间tAC＝4.5s，
小车通过AC段路程的平均速度：
vAC＝＝＝0.2m/s；
已知AB段路程与BC段路程相同，sAB＝sBC＝0.45m，
tBC＝tAC﹣tAB＝4.5s﹣3.2s＝1.3s，
BC段平均速度：
vBC＝＝≈0.35m/s，
已知，vAB＝0.14m/s，则vAB＜vBC，
（4）小车在运动过程中，支持力的方向上没有移动距离，所以支持力对小车不做功；
（5）小车运动到斜面底端撞到金属片会停下来，小车由运动变为静止，说明力可以改变物体的运动状态。
故答案为：（1）v＝；（2）右；滑动摩擦；（3）0.2；小；（4）否；（5）运动状态。
18．（2023•长春）物理实践小组设计了一个测量固体密度的方案（仅用于不吸水、不溶于水的固体）。如图甲所示，将适量的配重颗粒装入粗细均匀的薄壁圆筒中并封闭筒口，将圆筒放入盛有适量水的薄壁大容器中，大容器的横截面积是圆筒的横截面积的5倍。圆筒静止后用记号笔在圆筒对应水面位置标记“O”，在大容器的水面位置标出初始水位线。
（1）请在图中画出圆筒受到的重力的示意图。（图中的O点为圆筒的重心）
（2）为使圆筒静止后竖直漂浮在水面，在沙粒、泡沫粒中应选择 沙粒 作为圆筒的配重颗粒。
（3）将待测金属块用细线挂在圆筒下方，放入水中静止后（细线的质量、体积忽略不计，金属块始终不触底）如图乙所示，与图甲相比圆筒所受的浮力 变大 （填“变大”、“不变”或“变小”）。分别测出圆筒静止后水面到“O”点和到初始水位线的距离h1和h2，则该金属块的密度表达式为ρ金属＝ ρ水 （用h1、h2和ρ水表示）。
【答案】（1）见解答图；（2）沙粒；（3）变大；ρ水。
【解答】解：（1）从圆筒的重心沿竖直向下的方向画出一条带箭头的线段，由G表示，如下图所示：
；
（2）要使圆筒静止后竖直漂浮在水面，选择质量较大的物体放到圆筒中，相同体积的沙粒和泡沫粒相比，沙粒的质量较大，故选择沙粒作为圆筒的配重颗粒；
（3）将待测金属块用细线挂在圆筒下方，放入水中静止后，由图乙可知，V排增大，根据F浮＝ρ液gV排可知，与图甲相比圆筒所受的浮力变大；
设圆筒浸入水中的深度为h，圆筒的横截面积为S，大容器的横截面积S容＝5S，金属块用细线挂在圆筒下方，放入水中静止后，体积的变化量为：
ΔV＝S容h2，
ΔV筒+V金＝S容h2，
Sh1+V金＝S容h2，
金属块的体积为：
V金＝5Sh2﹣Sh1；
原来圆筒处于漂浮，浮力等于重力，即G筒＝F浮＝ρ水gSh……①，
将金属块和圆筒看成整体，处于漂浮状态，浮力等于重力，即G筒+G金＝F浮总＝ρ水gS（h+h1）+ρ水gV金……②，
②﹣①得：
G金＝ρ水gSh1+ρ水gV金＝5ρ水gSh2，
则金属块的密度为：
ρ金属＝＝＝＝ρ水。
故答案为：（1）见解答图；（2）沙粒；（3）变大；ρ水。
19．（2023•吉林）如图是“探究水沸腾时温度变化的特点”的实验装置。
（1）图中温度计的示数为 92 ℃。
（2）实验过程中发现水沸腾时吸热， 温度 保持不变。
【答案】（1）92；（2）温度。
【解答】解：（1）温度计的分度值为1℃，液面位置在0℃以上，示数为92℃；
（2）水在沸腾时，吸收热量，温度保持不变。
故答案为：（1）92；（2）温度。
20．（2023•吉林）如图是“探究平面镜成像的特点”的实验装置。
（1）用玻璃板代替平面镜是为了便于确定像的 位置 。
（2）实验中应将玻璃板与水平桌面 垂直 。
（3）选用两支外形完全相同的蜡烛A和B，目的是得到像和物的 大小 的关系。
【答案】（1）位置；（2）垂直；（3）大小。
【解答】解：（1）使用平面镜时，只能成像，不能透光，不容易确定像的位置，而用玻璃板时，既能成像，又能透光，便于确定像的位置；
（2）在实验中，为使像与物完全重合，应将玻璃板垂直放在水平桌面上，否则像与物不能完全重合，导致实验无法完成；
（3）实验中选用两根相同的蜡烛A和B，目的是为了比较像和物大小关系。
故答案为：（1）位置；（2）垂直；（3）大小。
21．（2023•吉林）在“研究影响滑动摩擦力大小的因素”实验中，将木块放在水平木板上，用弹簧测力计沿水平方向拉动木块做匀速直线运动。
（1）甲图中，弹簧测力计示数为 2.6 N，根据 二力平衡 原理可得，此时木块受到的滑动摩擦力与木块受到的拉力大小相等。
（2）比较甲、乙两图可得：在接触面粗糙程度相同时， 压力 越大，滑动摩擦力越大。
（3）通过比较 乙、丙 两图可探究：滑动摩擦力大小与接触面粗糙程度的关系。
【答案】（1）2.6；二力平衡；（2）压力；（3）乙、丙。
【解答】解：（1）甲图中，弹簧测力计的分度值为0.2N，示数为2.6N；
用弹簧测力计沿水平方向匀速拉动物体时，物体所受的滑动摩擦力和拉力是一对平衡力，根据二力平衡的知识，滑动摩擦力大小等于拉力大小；
（2）甲、乙两次实验中，接触面的粗糙程度相同，图乙中物块对水平面的压力大，弹簧测力计的示数大，由此可知：在接触面粗糙程度相同时，压力越大，滑动摩擦力越大；
（3）乙、丙两次实验中，压力相同，接触面粗糙程度不同，根据控制变量法，通过比较乙、丙两图可探究：滑动摩擦力大小与接触面粗糙程度的关系。
故答案为：（1）2.6；二力平衡；（2）压力；（3）乙、丙。
22．（2023•吉林）在“探究浮力的大小跟哪些因素有关”的实验中，用密封透明的瓶子（质量和厚度不计，装有适量酸奶）替代原实验中的物体，如甲图。
（1）将瓶子浸没在水中，如乙图，此时瓶子受到的浮力为 4.5 N。
（2）继续向上提升弹簧测力计，当酸奶液面与水面相平时，弹簧测力计的示数如丙图。由以上数据可以得出：在液体密度一定时，浮力大小与 物体排开液体的体积 有关。
（3）通过这个实验还可以计算出酸奶的密度ρ＝ 1.2×103 kg/m3。
【答案】（1）4.5；（2）物体排开液体的体积；（3）1.2×103。
【解答】解：（1）甲图中，弹簧测力计的示数为4.8N，由于瓶子的质量和厚度不计，则酸奶的重力为4.8N；
乙图中弹簧测力计的示数为0.3N，根据称重法测浮力，瓶子受到的浮力：F浮乙＝G﹣F乙＝4.8N﹣0.3N＝4.5N；
（2）浮力大小与液体密度和物体排开液体的体积有关，继续向上提升弹簧测力计，液体密度不变，排开液体的体积变小，丙图中弹簧测力计的示数变大，根据称重法测浮力，瓶子受到的浮力变小，由此可以得出：在液体密度一定时，浮力大小与物体排开液体的体积有关；
（3）甲图中，弹簧测力计的示数为4.8N，由于瓶子的质量和厚度不计，则酸奶的重力为G＝4.8N；
酸奶的质量m酸奶＝＝0.48kg；
丙图中，弹簧测力计的示数为0.8N，根据称重法测浮力，瓶子受到的浮力：F浮丙＝G﹣F丙＝4.8N﹣0.8N＝4N；
瓶子排开液体的体积：V排＝＝＝4×10﹣4m3；
由于瓶子得质量和厚度不计，酸奶液面与水面相平时，酸奶的体积等于瓶子排开液体的体积；
即V酸奶＝V排＝4×10﹣4m3；
酸奶的密度为：ρ酸奶＝＝＝1.2×103kg/m3；
故答案为：（1）4.5；（2）物体排开液体的体积；（3）1.2×103。
23．（2023•吉林）在“测量小灯泡的电功率”实验中，小灯泡的额定电压为3V，电源是两节新的干电池。
（1）按照甲图正确连接电路，闭合开关，将滑片调至滑动变阻器的 A 端时，小灯泡正常发光，此时电流表示数如乙图，小灯泡的额定功率是 1.44 W。
（2）若忽略小灯泡电阻随温度的变化，当滑片调节至某位置时，电流表的示数是0.24A，此时小灯泡的实际功率是 0.36 W。
【答案】（1）A；1.44；（2）0.36。
【解答】解：（1）电源是两节新的干电池串联，即3V；小灯泡的额定电压为3V，故闭合开关，将滑片调至滑动变阻器的A端时，即滑动变阻器接入电路的阻值为0，小灯泡正常发光；
小灯泡正常发光，此时电流表示数如乙图，电流表选用小量程，分度值0.02A，其示数为0.48A，则小灯泡额定功率为：
PL＝ULIL＝3V×0.48A＝1.44W；
（2）由（1）可知，灯泡正常发光时的电阻为：
R＝＝＝6.25Ω，
因忽略小灯泡电阻随温度的变化，故当滑片调节至某位置时，电流表的示数是0.24A，此时小灯泡的实际功率为：
P＝I2R＝（0.24A）2×6.25Ω＝0.36W。
故答案为：（1）A；1.44；（2）0.36。
24．（2022•长春）如图是一种测定油箱内油量的装置。竖直放置的均匀圆弧形电阻丝R长20cm，规格为1Ω/cm。滑片P与滑杆连接，滑杆可绕固定轴O转动，O是滑杆的中点，且与电阻丝R的中点在同一高度，滑杆的另一端通过轻质细杆连接一个浮子。油箱中的油量减少时，浮子随油面一起下降，带动滑杆使滑片向上移动，电流表的示数始终随之改变。
（1）油量逐渐减少，电阻R0两端的电压逐渐 减小 。
（2）当油箱加满油时，滑片刚好位于R的下端，电流表指针指在最大刻度处，此时示数为0.6A；油面缓慢下降，当R接入电路的长度为4cm时，电流表示数为0.3A；油面继续缓慢下降到最低位置时（油箱底部还有少许油可忽略不计），滑片刚好位于R的上端。电源电压为 2.4 V。
（3）对（2）中的设计进行调整，在保证油箱加满油时，电流表指针仍指在最大刻度的前提下，只改变电阻R0和电源电压，就能实现还剩半箱油时，指针刚好指在电流表表盘刻度的中央。则电阻R0的阻值为 10 Ω。
【答案】（1）减小；（2）2.4；（3）10。
【解答】解：（1）若油箱中油量逐渐减少，由图可知滑动变阻器滑片向上移动，接入电路中的电阻逐渐增大，根据串联电路分压原理，变阻器两端电压逐渐变大，根据串联电路电压规律，电阻R0两端的电压逐渐减小；
（2）当油箱加满油时，滑片刚好位于R的下端，此时变阻器阻值为0，电路为只有R0的简单电路，电流表示数为0.6A，根据欧姆定律可知，电源电压为：
U＝I1R0＝0.6A×R0……①；
油面缓慢下降，由于电阻丝R长20cm，规格为1Ω/cm，当R接入电路的长度为4cm时，即R＝4Ω，电流表示数为0.3A，根据欧姆定律可知，电源电压为：
U＝I2R+I2R0＝0.3A×4Ω+0.3A×R0＝1.2V+0.3A×R0……②；
由于电源电压不变，由①②可得：
0.6A×R0＝1.2V+0.3A×R0，
解得：R0＝4Ω，故电源电压U＝0.6A×R0＝0.6A×4Ω＝2.4V；
（3）在保证油箱加满油时，电流表指针仍指在最大刻度，此时滑片刚好位于R的下端，变阻器阻值为0，根据欧姆定律可知，电源电压为：
U'＝I1R0＝0.6A×R0……③；
当剩半箱油时，指针刚好指在电流表表盘刻度的中央，即I中＝0.3A；此时滑片刚好位于R的中点，由于电阻丝R长20cm，规格为1Ω/cm，即R＝10Ω，根据欧姆定律可知，电源电压为：
U'＝I中R+I中R0＝0.3A×10Ω+0.3A×R0＝3V+0.3A×R0……④；
由于电源电压不变，由③④可得：
0.6A×R0＝3V+0.3A×R0，
解得：R0＝10Ω。
故答案为：（1）减小；（2）2.4；（3）10。
25．（2022•吉林）图甲是“探究海波熔化时温度的变化规律”的实验装置。实验时将装有海波的试管放到水中加热，而不用酒精灯直接给试管加热，这样做既可以使海波受热 均匀 ，又可以使海波的温度上升较慢，便于记录数据。根据实验数据绘制的图象如图乙所示，由图象可知海波是 晶体 ，第9min时海波处于 液态 （填物质的状态）。
【答案】见试题解答内容
【解答】解：（1）实验时将装有海波的试管放到水中加热，这是水浴法，采用水浴法，海波的温度变化比较均匀，并且变化比较慢，便于记录实验温度；
（2）由图乙可知，图象中变化曲线有呈水平方向的一段，就是晶体的熔化过程，熔化过程吸热，温度保持不变，故海波是晶体；
由图乙可知，第7分钟后海波熔化结束，全部呈液态且继续吸热温度上升，因此在第9分钟时是液态。
故答案为：均匀；晶体；液态。
26．（2022•吉林）图甲是“探究电流和电压的关系”的实验装置，电源电压为3V：
（1）闭合开关前，滑动变阻器的滑片应处于最 右 端；
（2）闭合开关，发现电压表有示数，电流表无示数，移动滑动变阻器的滑片时，两块电表示数均没有变化，则电路故障可能是定值电阻 断路 ；
（3）排除故障后，正确连接电路。闭合开关，移动滑动变阻器的滑片，将测得的数据绘制成U﹣I图象，如图乙所示。分析图象可以得出：当电阻一定时，通过导体的电流与导体两端的电压成 正比 ；滑动变阻器的最大阻值至少为 20 Ω。
【答案】（1）右；（2）断路；（3）正比；20。
【解答】解：（1）为了保护电路元件安全，连接电路时滑动变阻器的滑片应调至最大电阻处，即滑片应处于最右端；
（2）电流表无示数，说明电路是断路，电压表有示数，说明与电压表并联部分以外的电路是通路，则电路故障的原因可能是定值电阻断路；
（3）因电流随电压的变化关系为一过原点的直线，由图像可得出在电阻一定的情况下，通过导体的电流与导体两端的电压成正比；
当电路中电流为0.1A时，滑动变阻器接入电路的电阻为最大，此时变阻器两端的电压为：U滑＝U﹣UR＝3V﹣1V＝2V，滑动变阻器接入电路的电阻为：R最大＝＝＝20Ω。
故答案为：（1）右；（2）断路；（3）正比；20。
27．（2022•吉林）某小组同学在做科学探究实验，如图所示：
a.将一个长方体物体（物体不吸水）挂在弹簧测力计下，物体的下表面刚好与水面接触，如图甲所示；
b.移动弹簧测力计使物体向下移动4cm，弹簧测力计的示数如图乙所示；
c.继续移动弹簧测力计使物体再向下移动4cm，物体刚好浸没水中，如图丙所示，此时弹簧测力计的示数为4N。
（1）图乙中弹簧测力计的示数为 4.4 N；
（2）分析测量结果可知，在图丙中物体受到的浮力比在图乙中受到的浮力大 0.4 N，由此说明，物体所受浮力的大小与物体排开液体的体积 有关 ；
（3）图乙中液体对容器底的压力为F乙，图丙中液体对容器底的压力为F丙，则F乙 ＜ F丙；
（4）该物体的密度为 6×103 kg/m3。
【答案】见试题解答内容
【解答】解：（1）弹簧测力计的分度值为0.2N，读数为4.4N；
（2）移动弹簧测力计使物体向下移动4cm，图乙弹簧测力计示数为4.4N，继续移动弹簧测力计使物体再向下移动4cm，物体刚好浸没水中，图丙弹簧测力计示数为4N，图乙到图丙浮力的增加量等于示数的减少量，为4.4N﹣4N＝0.4N；
由于图乙中，物体排开液体体积为物体体积的一半，图丙中，物体排开体积为物体的体积，所以，排开体积越大，浮力越大，物体所受浮力的大小与物体排开液体的体积有关；
（3）图丙中物体排开液体体积比图乙大，故液面比图乙的高，图丙的深度大于图乙，液体密度相同，图丙容器底部的压强大于图乙的压强，容器的底面积相同，所以F乙＜F丙；
（4）从图乙到图丙可知，当物体排开液体体积为物体体积一半时，浮力为0.4N，所以当物体的下表面刚好与水面接触，未浸入水中时，物体的重力G＝4.4N+0.4N＝4.8N；
对于图丙，F浮＝G﹣F＝4.8N﹣4N＝0.8N；物体全部浸没水中，物体体积V＝V排＝＝＝0.8×10﹣4m3；
物体密度ρ＝＝＝6×103kg/m3；
故答案为：（1）4.4；（2）0.4；有关；（3）＜；（4）6×103。
五．计算题（共3小题）
28．（2023•吉林）在如图所示的电路中，R1的阻值是30Ω，闭合开关S，电流表A1的示数是0.2A，电流表A的示数是0.5A。求：
（1）电源电压；
（2）电阻R2的阻值。
【答案】（1）电源电压为6V；
（2）电阻R2的阻值为20Ω。
【解答】解：由电路图可知，R1与R2并联，电流表A测干路电流，电流表A1测R1支路的电流。
（1）因并联电路中各支路两端的电压相等，
所以，由I＝可得，电源的电压：
U＝I1R1＝0.2A×30Ω＝6V；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过R2的电流：
I2＝I﹣I1＝0.5A﹣0.2A＝0.3A，
则电阻R2的阻值：
R2＝＝＝20Ω。
答：（1）电源电压为6V；
（2）电阻R2的阻值为20Ω。
29．（2022•长春）用一个动滑轮在5s内将一重为210N的物体匀速向上提起3m，拉力做的功为900J。求：
（1）拉力做功的功率。
（2）动滑轮的机械效率。
【答案】（1）拉力做功的功率为180W。
（2）动滑轮的机械效率为70%。
【解答】解：（1）拉力做功的功率P＝＝＝180W。
（2）有用功W有用＝Gh＝210N×3m＝630J，
动滑轮的机械效率η＝＝×100%＝70%。
答：（1）拉力做功的功率为180W。
（2）动滑轮的机械效率为70%。
30．（2022•吉林）如图所示，电源电压为3V，小灯泡标有“2.5V 0.2A”字样。开关闭合时，小灯泡正常发光，求：
（1）小灯泡正常发光时的功率；
（2）定值电阻的阻值。
【答案】见试题解答内容
【解答】解：（1）小灯泡标有“2.5V 0.2A”字样，小灯泡正常发光时，其功率为：
PL＝ULIL＝2.5V×0.2A＝0.5W；
（2）由图可知，灯泡与定值电阻串联，当小灯泡正常发光时，根据串联分压原理，定值电阻两端的电压为UR＝U﹣UL＝3V﹣2.5V＝0.5V，通过定值电阻的电流为IR＝IL＝0.2A，定值电阻的阻值为：
R＝＝＝2.5Ω。
答：（1）小灯泡正常发光时的功率为0.5W；
（2）定值电阻的阻值为2.5Ω。
六．综合能力题（共1小题）
31．（2022•长春）学习浮力知识后，小明做了以下实验：将30cm高的长方体A竖直放在圆柱形容器内。
（1）向容器内缓慢注水，当长方体A刚好对容器底部无压力时，停止注水，水深为18cm，如图甲所示。这一过程中，随着注水深度的增加，长方体A所受的浮力逐渐 变大 。
（2）继续向容器内缓慢注水，直到注满。关于长方体A浸在水中的深度h与新注入水的质量m之间的关系，下列图象表达正确的是 A 。
（3）将长方体A与合金块B（ρB＝6ρ水）粘合成一个整体，放入水中静止后，长方体A刚好浸没，如图乙所示。再将这个整体倒立放入水中，松手后这个整体保持竖直静止状态，求该状态下长方体A的底面所在深度处水的压强。（写出必要的文字说明、表达式及最后结果。已知：ρ水＝1.0×103kg/m3，g＝10N/kg，粘合剂的质量与体积忽略不计）
【答案】（1）变大；（2）A；（3）见解答。
【解答】解：（1）这一过程中，随着注水深度的增加，长方体A浸没在水中的体积变大，即V排变大，根据阿基米德原理可知，长方体A所受的浮力逐渐变大；
（2）当长方体A刚好对容器底部无压力时，停止注水，水深为18cm，说明长方体A刚好处于漂浮状态，即F浮＝GA；当继续向容器内缓慢注水，直到注满，此过程中，长方体A的重力不变，故其浮力不变，排开水的体积不变，长方体A浸在水中的深度h不变，故选A；
（3）设长方体A底面积为S；由（2）可知，GA＝F浮1＝ρ水gSh……①；
将长方体A与合金块B（ρB＝6ρ水）粘合成一个整体，放入水中静止后，长方体A刚好浸没，此时长方体A受到的浮力等于长方体A、合金块B的重力，即：
GA+GB＝F浮2＝ρ水gSH……②，
由①②可知，合金块B的重力为：
GB＝F浮2﹣F浮1＝ρ水gS（H﹣h），
根据重力公式结合密度公式可知，
GB＝ρBgVB＝ρ水gS（H﹣h）＝ρ水gS（0.3m﹣0.18m），
解得：VB＝0.02m×S；
当将这个整体倒立放入水中时，这个整体仍然处于漂浮状态，此时合金块B完全浸没在水中，长方体A浸没深度为H'，根据浮沉条件可知，
GA+GB＝F浮3+F浮B＝ρ水gSH'+ρ水gVB＝ρ水gSH'+0.02m×ρ水gS……③；
由②③可得：
ρ水gSH＝ρ水gSH'+0.02m×ρ水gS，即0.3m＝H'+0.02m，
解得：H'＝0.28m，
根据液体压强公式可知，该状态下长方体A的底面所在深度处水的压强为：
p＝ρ水gH'＝1.0×103kg/m3×10N/kg×0.28m＝2.8×103Pa。
故答案为：（1）变大；（2）A；（3）见解答。
七．解答题（共1小题）
32．（2023•长春）小明发现家中马桶的冲水量（水箱单次排水的质量）较大，浪费水资源。于是设计了可以调节马桶冲水量的装置，简化原理图如图所示，R1为力敏电阻，其所受压力每减小1N阻值增大1Ω，当水箱注满水时，R1的阻值为10Ω，R2为滑动变阻器，滑片P每移动1cm，其接入电路的阻值变化5Ω。该装置通过在电压表上设置“触发电压”控制水箱的停止排水和自动注水，当电压表示数达到“触发电压”时，排水阀门被关闭，停止冲水，同时注水阀门被打开，自动将水箱注满水。设置好“触发电压”后，在水箱注满水的前提下，通过调节滑片P的位置，设置不同的冲水量，当滑片P在阻值最大位置时，冲水量最大。
水箱内注满水，滑片P从阻值最大位置向左移动5cm，闭合开关，电压表示数为1V；在滑片P位置不变的情况下，若设置“触发电压”为2V，冲水量为1.5kg。
（1）冲水过程中，随着水箱中水面下降，水箱底部所受水的压强逐渐 减小 ，力敏电阻R1的阻值变 大 。
（2）若设置“触发电压”为2.4V，请通过计算求出该装置的最大冲水量（写出必要的文字说明、表达式及最后结果。取g＝10N/kg，水箱中水足量）。
【答案】（1）减小；大。
（2）该装置的最大冲水量4kg。
【解答】解：（1）冲水过程中，随着水箱中水面下降，水箱底部所处的深度减小，根据液体压强特点知，密度不变，深度减小，受水的压强逐渐减小，力敏电阻R1受到的压力逐渐减小，根据力敏电阻所受压力每减小1N阻值增大1Ω知，阻值变大。
（2）电路是R1和R2串联，电压表测量R1的电压；
当水箱注满水时，R1的阻值为10Ω，R2为滑动变阻器，滑片P每移动1cm，其接入电路的阻值变化5Ω，滑片P从阻值最大位置向左移动5cm，滑动变阻器接入电阻的阻值为R﹣5×5Ω＝R﹣25Ω，闭合开关，电压表示数为1V；
根据串联电路的电流特点和欧姆定律知，＝；
即；————①
滑片P位置不变的情况下，若设置“触发电压”为2V，冲水量为1.5kg。
力敏电阻减小的压力F＝G＝mg＝1.5kg×10N/kg＝15N；
R'1＝10Ω+15N×1Ω/N＝25Ω；
根据串联电路的电流特点和欧姆定律知，＝；
即；————②
联立①②解得：U＝6V；R＝75Ω；
当滑片P在阻值最大位置时，冲水量最大。若设置“触发电压”为2.4V，假设冲水量为m
力敏电阻减小的压力F'＝G'＝mg＝10mN；
R'1＝10Ω+10mN×1Ω/N＝（10+10m）Ω；
根据串联电路的电流特点和欧姆定律知，＝；
即；
解得m＝4kg。
答：（1）减小；大。
（2）该装置的最大冲水量4kg。
选择题
填空作图题
实验题
计算综合题
合计
电学综合
2
2
3
3
10
力学综合
3
4
6
2
15
其他综合
0
2
5
0
7
合计
5
8
14
5
32
F/N
20
40
60
80
100
R/Ω
12
10
8
6
4
时间/min
0
1
2
3
4
5
6
7
温度/℃
94
95
96
97
98
98
98
98
路程
运动时间
平均速度
sAB＝0.45m
tAB＝3.2s
vAB＝0.14m/s
sAC＝0.90m
tAC＝4.5s
vAC＝
