中考物理一轮复习考点分项练习专题20 电与磁 20.5磁生电（2份，原卷版+教师版）

这是一份中考物理一轮复习考点分项练习专题20 电与磁 20.5磁生电（2份，原卷版+教师版），文件包含中考物理一轮复习考点分项练习专题20电与磁205磁生电教师版docx、中考物理一轮复习考点分项练习专题20电与磁205磁生电学生版docx等2份试卷配套教学资源，其中试卷共18页， 欢迎下载使用。
一、单选题

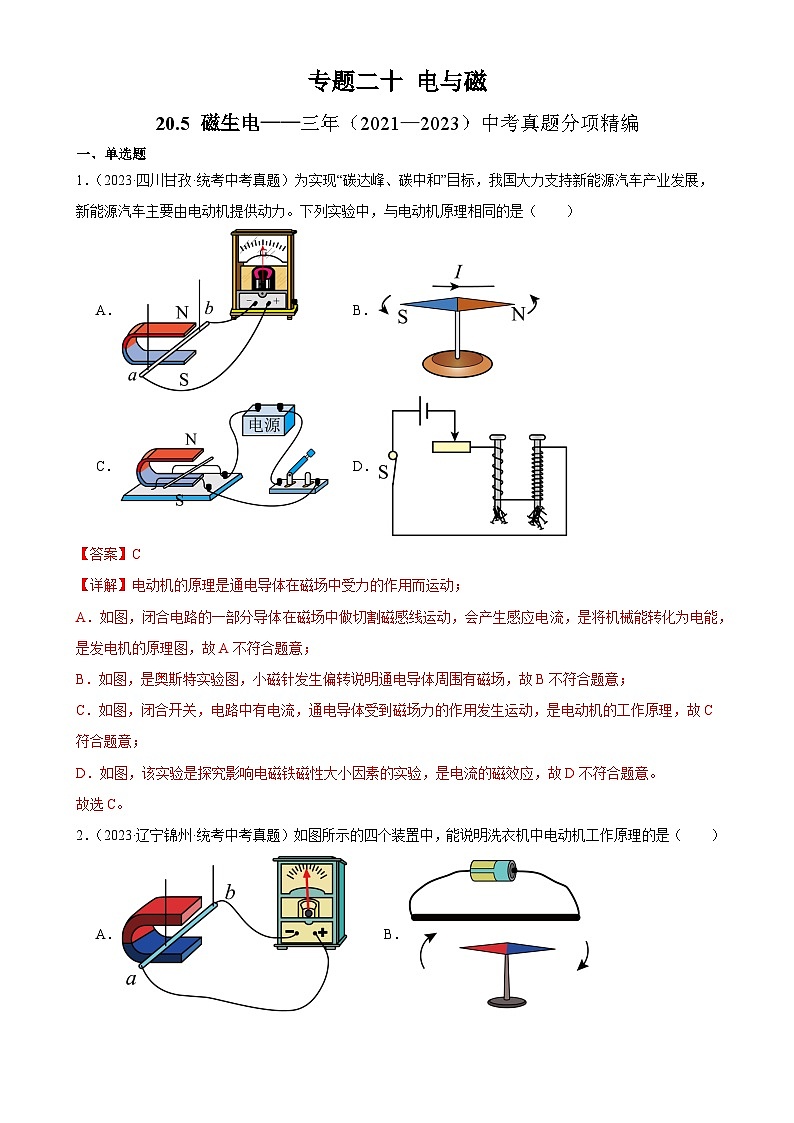

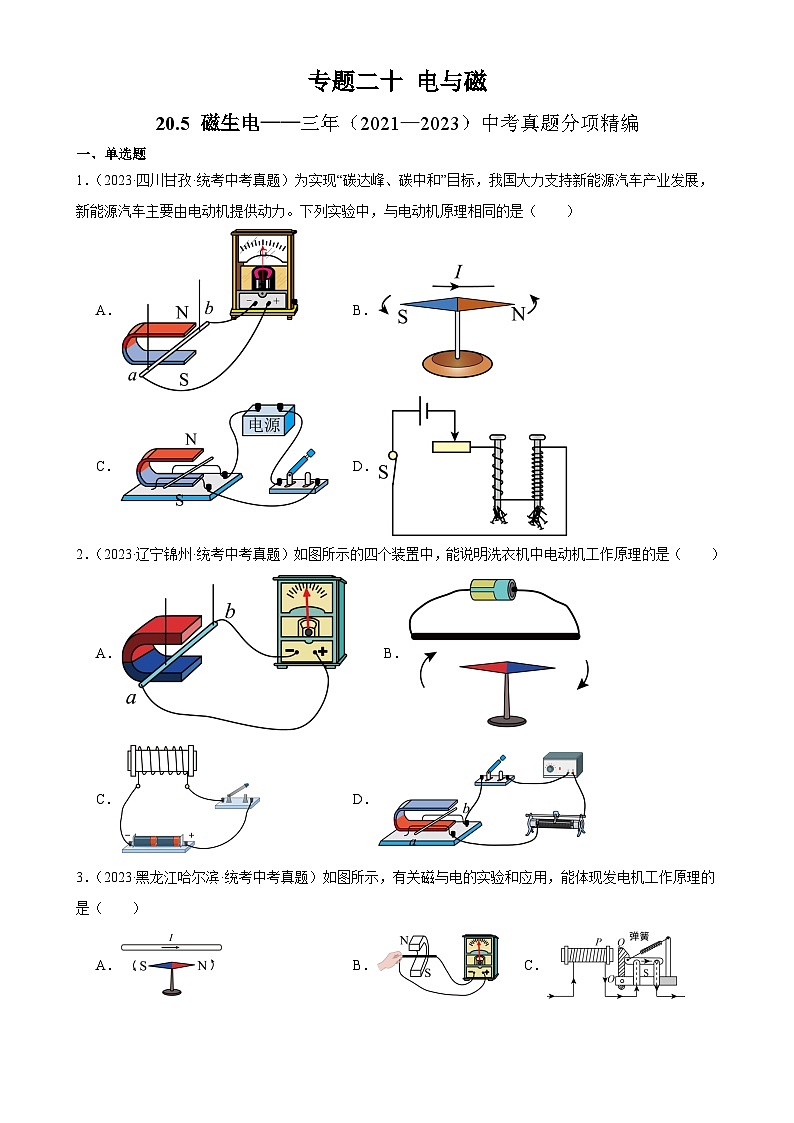

1．（2023·四川甘孜·统考中考真题）为实现“碳达峰、碳中和”目标，我国大力支持新能源汽车产业发展，新能源汽车主要由电动机提供动力。下列实验中，与电动机原理相同的是（ ）
A． B．
C． D．
2．（2023·辽宁锦州·统考中考真题）如图所示的四个装置中，能说明洗衣机中电动机工作原理的是（ ）
A． B．
C． D．

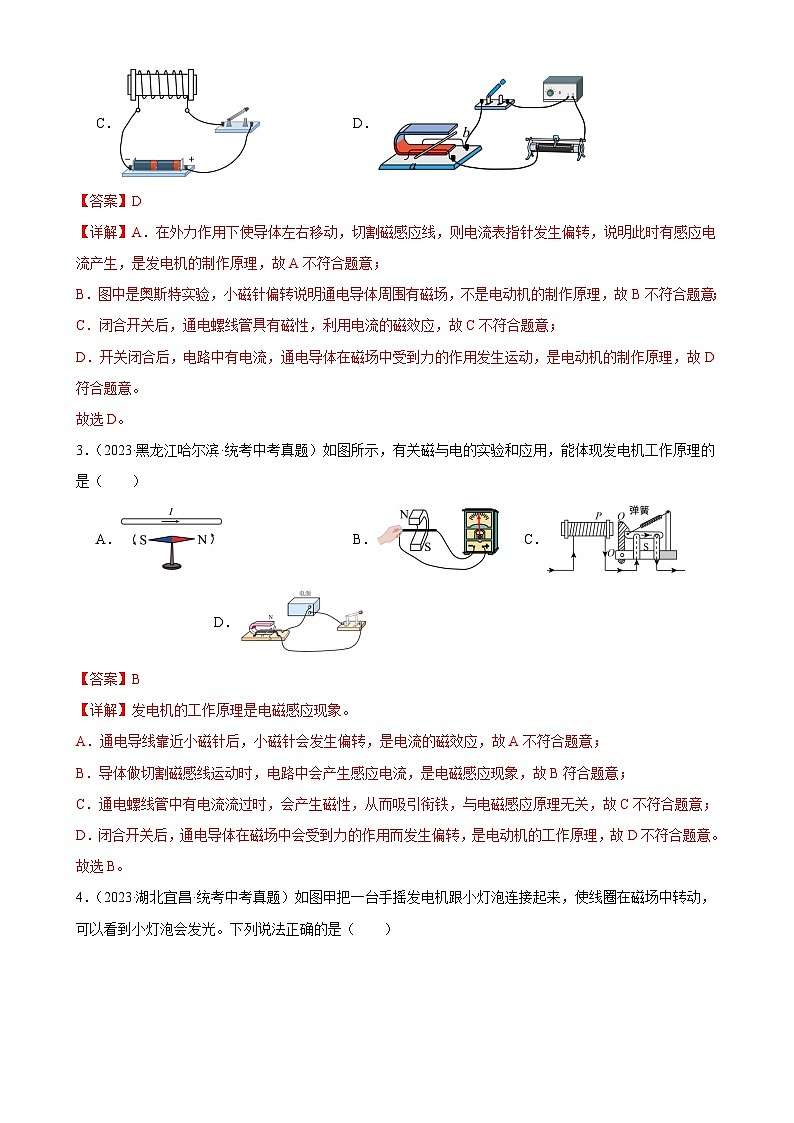

3．（2023·黑龙江哈尔滨·统考中考真题）如图所示，有关磁与电的实验和应用，能体现发电机工作原理的是（ ）
A． B． C． D．

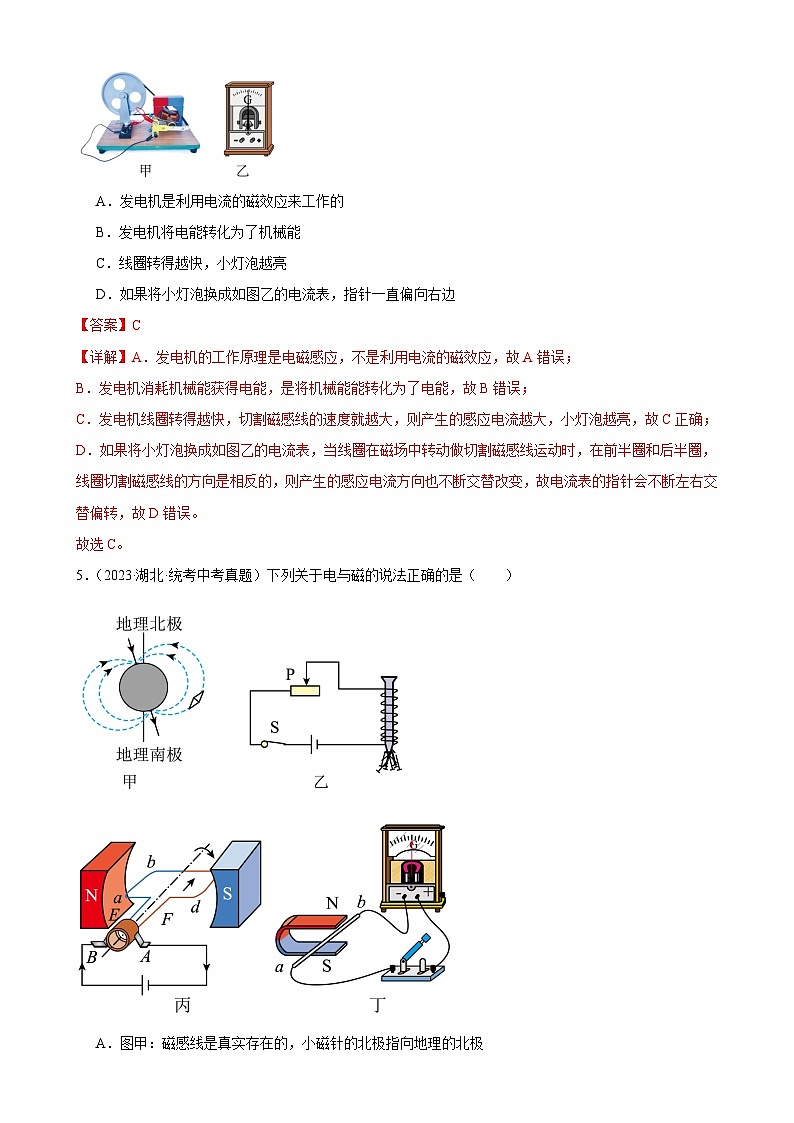

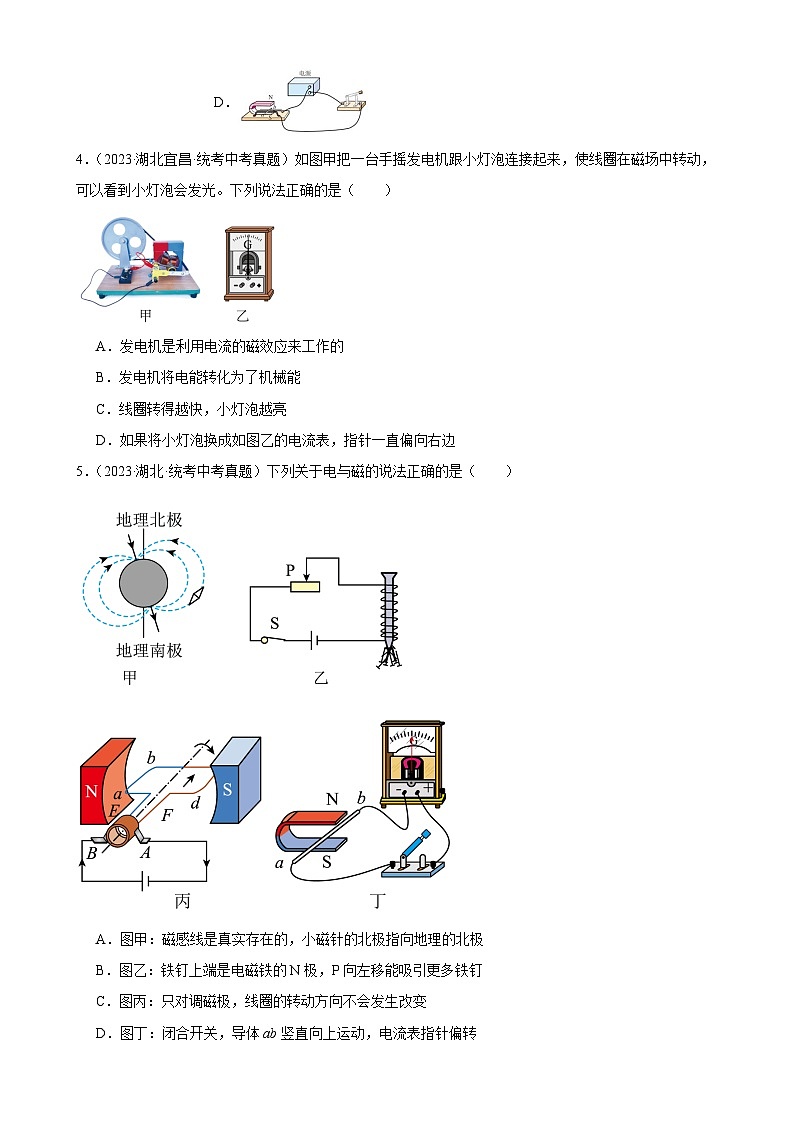

4．（2023·湖北宜昌·统考中考真题）如图甲把一台手摇发电机跟小灯泡连接起来，使线圈在磁场中转动，可以看到小灯泡会发光。下列说法正确的是（ ）

A．发电机是利用电流的磁效应来工作的
B．发电机将电能转化为了机械能
C．线圈转得越快，小灯泡越亮
D．如果将小灯泡换成如图乙的电流表，指针一直偏向右边
5．（2023·湖北·统考中考真题）下列关于电与磁的说法正确的是（ ）

A．图甲：磁感线是真实存在的，小磁针的北极指向地理的北极
B．图乙：铁钉上端是电磁铁的N极，P向左移能吸引更多铁钉
C．图丙：只对调磁极，线圈的转动方向不会发生改变
D．图丁：闭合开关，导体ab竖直向上运动，电流表指针偏转
二、多选题

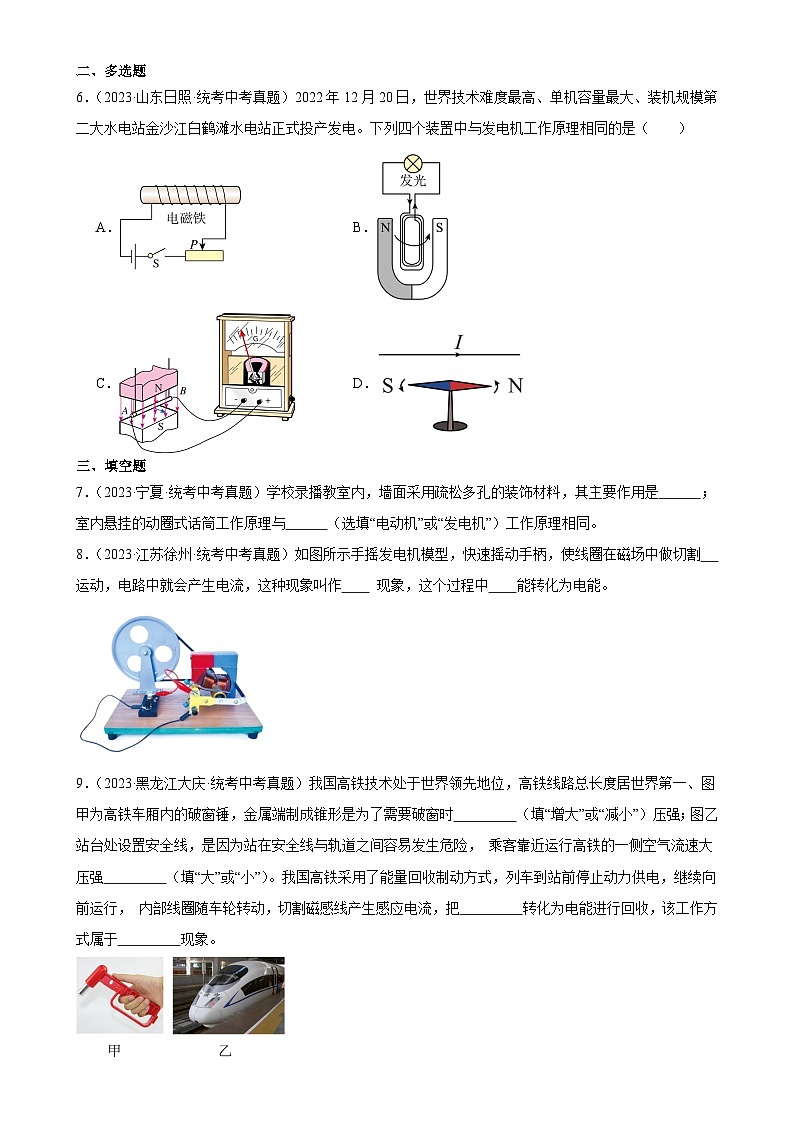

6．（2023·山东日照·统考中考真题）2022年12月20日，世界技术难度最高、单机容量最大、装机规模第二大水电站金沙江白鹤滩水电站正式投产发电。下列四个装置中与发电机工作原理相同的是（ ）
A． B．
C． D．
三、填空题
7．（2023·宁夏·统考中考真题）学校录播教室内，墙面采用疏松多孔的装饰材料，其主要作用是 ；室内悬挂的动圈式话筒工作原理与 （选填“电动机”或“发电机”）工作原理相同。
8．（2023·江苏徐州·统考中考真题）如图所示手摇发电机模型，快速摇动手柄，使线圈在磁场中做切割 运动，电路中就会产生电流，这种现象叫作 现象，这个过程中 能转化为电能。

9．（2023·黑龙江大庆·统考中考真题）我国高铁技术处于世界领先地位，高铁线路总长度居世界第一、图甲为高铁车厢内的破窗锤，金属端制成锥形是为了需要破窗时 （填“增大”或“减小”）压强；图乙站台处设置安全线，是因为站在安全线与轨道之间容易发生危险， 乘客靠近运行高铁的一侧空气流速大压强 （填“大”或“小”）。我国高铁采用了能量回收制动方式，列车到站前停止动力供电，继续向前运行， 内部线圈随车轮转动，切割磁感线产生感应电流，把 转化为电能进行回收，该工作方式属于 现象。

10．（2022·四川宜宾·统考中考真题）如图，甲、乙两个相同的装置分别由U型磁铁、导体棒和支架构成，导体棒ab和cd由导线连接。闭合开关并向右移动ab，cd也会随之向右移动，其中甲装置相当于 ，乙装置相当于 。（选填“电动机”或“发电机”）
11．（2022·江苏盐城·统考中考真题）如图所示是小华用漆包线和磁体制作的一台发电机，制作时用刀片将线圈两端的漆全部刮掉，作为转动轴，用纸做一个小风车固定在转轴上，将转轴放在支架上，如图所示，将发电机与小量程电流表相连，转动小风车，电流表指针左右偏转，电路中电流的方向 （填“改变”或“不变”），此过程中发电机将 能转化为电能。若将小量程电流表换成电池，线圈 （填“能”或“不能”）持续转动。
四、综合题
12．（2023·山西·统考中考真题）阅读短文，回答问题。
戈壁滩上的“向日葵”
在甘肃省敦煌市西南方向约15千米的戈壁滩上有一处充满科幻感的设施（如图甲所示），这是目前全球装机容量第二的熔盐塔式产热电站。光热电站的镜场面积约140多万平方米，1万多面巨大的定日镜在计算机的精确控制下，能如同向日葵一样随着太阳位置变化而变化，使太阳光时刻都能聚集到260米高的吸热塔的吸热器上。

在北半球的正午，太阳光由南往北倾斜照射，位于吸热塔北面的定日镜，阳光的入射角极小，定日镜的面积可以全部作为有效面积反射阳光。而位于吸热塔南面的定日镜，阳光的入射角很大，反射阳光的有效面积大大缩小了。
在塔式太阳能热发电系统中，吸热器是最关键的核心部位，吸热器内部有多个平行排列的吸热管组成的管屏，它将定日镜所捕捉到的太阳光直接转化为可以高效利用的内能，将能量存储在液态熔盐中，为汽轮发电机组提供所需的热源。
（1）太阳能光热电站利用平面镜 太阳光，聚集到吸热塔上进行加热。在镜阵最外层的大圈，定日镜呈现明显的分布不对称，吸热塔南边的定日镜比北边少，原因是 。
（2）请结合图乙完成太阳能光热发电的能量转化流程图 。
（3）熔盐储热是利用高温熔化状态下的无机盐把能量储存起来，当熔盐温度 时，便可把储存的内能释放出来，可以实现24小时均有高温熔盐推动汽轮机工作，实现持续发电。
13．（2023·广东·统考中考真题）阅读材料，回答问题
风力发电
风能是一种清洁的可再生能源，利用风力发电将助力我国实现碳中和目标，风力发电机组主要由叶片、齿轮箱、发电机等组成，其简化结构如题图甲所示。叶片横截面的设计原理如图乙所示，一面较平，另一面较弯曲。叶片在风的作用下旋转，经过齿轮箱增速后，发电机转子高速旋转发电。某风力发电机组利用齿轮箱可实现叶片转1圈，发电机转子转20圈。风力发电机组输出功率P与风速v的关系如图丙所示。在的范围内5m/s≤v≤10m/s，P与v的三次方成正比。风力发电机组所在风场某段时间内的风速v与时间t的关系如图丁所示。（为方便计算，图丙和图丁数据已作简化处理。）
（1）完成下列风力发电的主要能量转化流程图：① ，② ；

（2）当风正面垂直吹向静止叶片时，如图乙所示，从正面看，叶片A会 （选填“顺时针”或“逆时针”）转动；
（3）当风速为12m/s时，风力发电机组工作1h输出的电能相当于 kg的煤完全燃烧放出的热量；（q煤=3.0×107J/kg）
（4）当风速为13m/s时，发电机转子1min转400圈，若发电机输出电能1kWh，叶片需要转动 圈；
（5）若14∶00~15∶00和15∶00~16∶00两段时间内输出电能之比为1∶3，则14∶00~20∶00的时间段内风力发电机组的输出电能为 kW·h。
