高中物理人教版 (2019)选择性必修 第二册1 磁场对通电导线的作用力课后练习题

这是一份高中物理人教版 (2019)选择性必修 第二册1 磁场对通电导线的作用力课后练习题，文件包含人教版高中物理选择性必修二同步讲与练11磁场对通电导线的作用力原卷版doc、人教版高中物理选择性必修二同步讲与练11磁场对通电导线的作用力解析版doc等2份试卷配套教学资源，其中试卷共41页， 欢迎下载使用。

02
思维导图
03

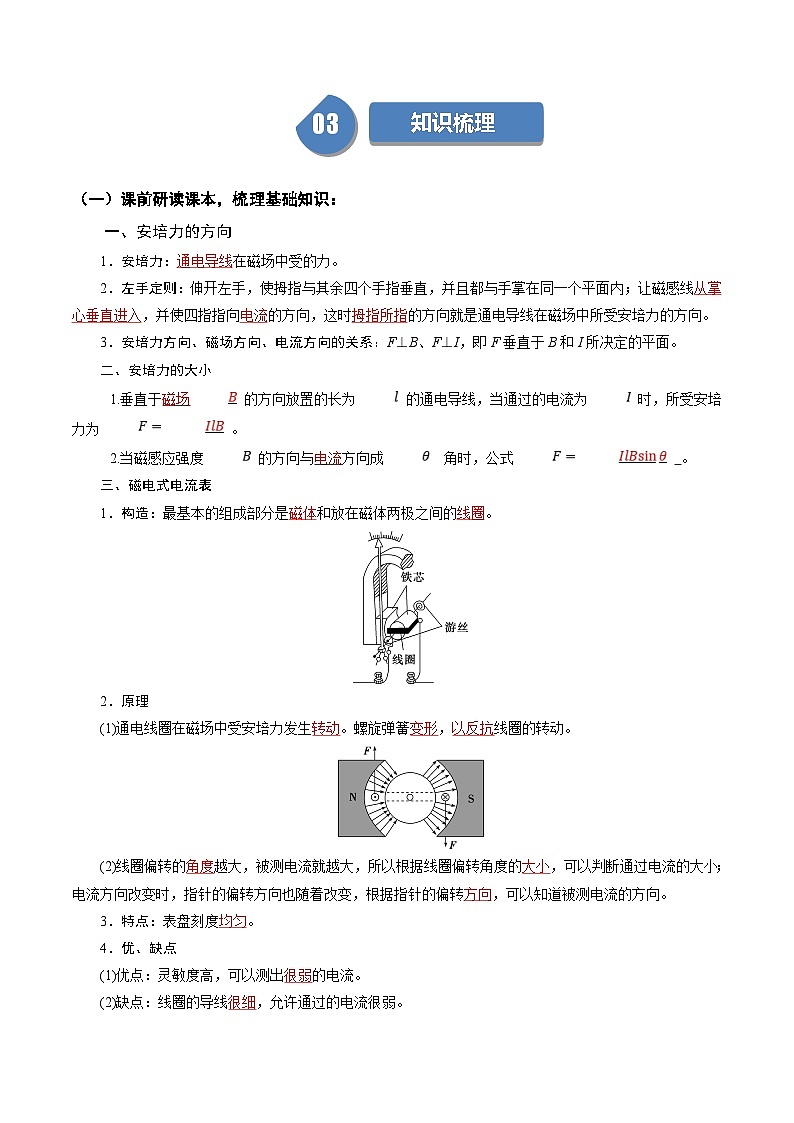

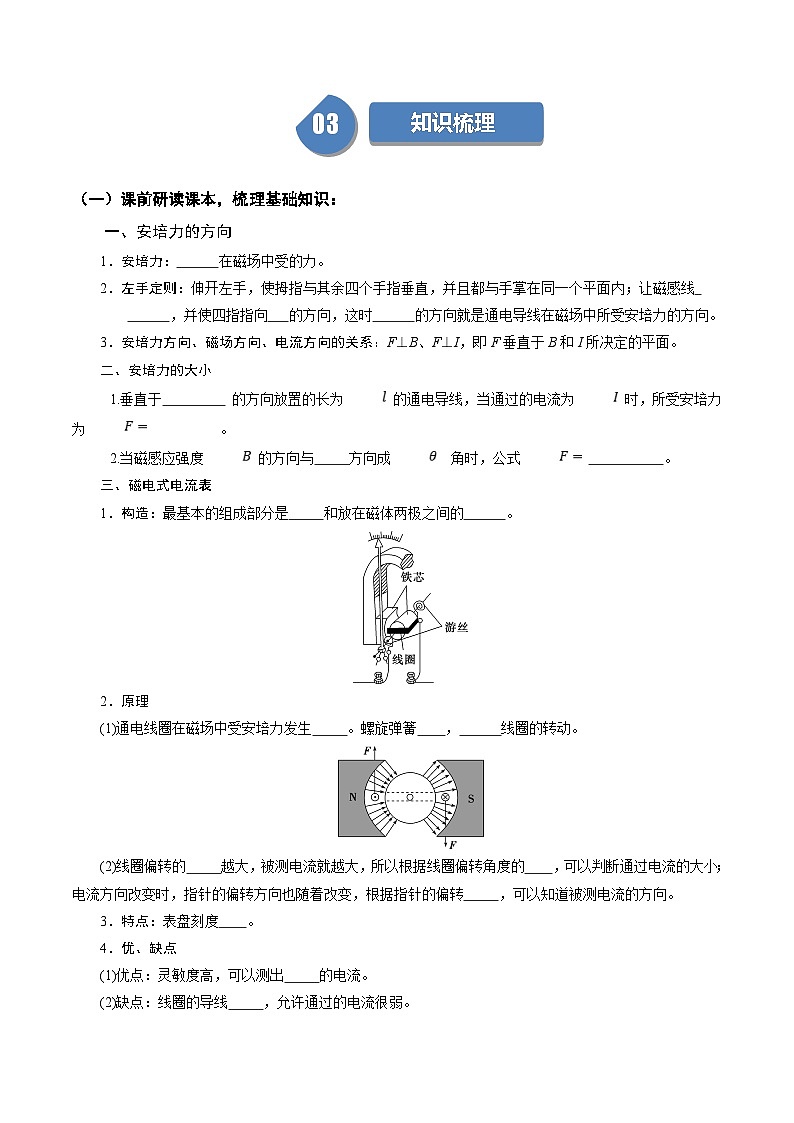

知识梳理
课前研读课本，梳理基础知识：
一、安培力的方向
1．安培力： 在磁场中受的力。
2．左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线
，并使四指指向 的方向，这时 的方向就是通电导线在磁场中所受安培力的方向。
3．安培力方向、磁场方向、电流方向的关系：F⊥B、F⊥I，即F垂直于B和I所决定的平面。
二、安培力的大小
1.垂直于 的方向放置的长为 的通电导线，当通过的电流为 时，所受安培力为 。
2.当磁感应强度 的方向与 方向成 角时，公式 。
三、磁电式电流表
1．构造：最基本的组成部分是 和放在磁体两极之间的 。
2．原理
(1)通电线圈在磁场中受安培力发生 。螺旋弹簧 ， 线圈的转动。
(2)线圈偏转的 越大，被测电流就越大，所以根据线圈偏转角度的 ，可以判断通过电流的大小；电流方向改变时，指针的偏转方向也随着改变，根据指针的偏转 ，可以知道被测电流的方向。
3．特点：表盘刻度 。
4．优、缺点
(1)优点：灵敏度高，可以测出 的电流。
(2)缺点：线圈的导线 ，允许通过的电流很弱。
04

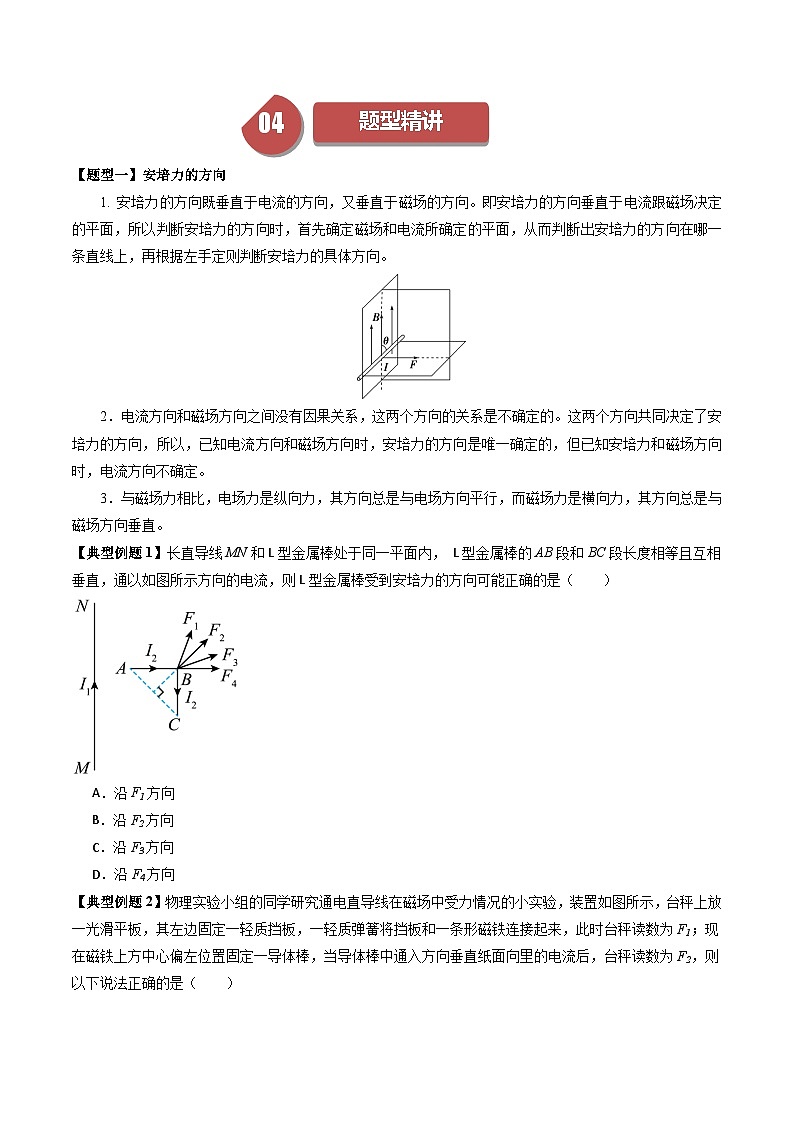

题型精讲
【题型一】安培力的方向
1. 安培力的方向既垂直于电流的方向，又垂直于磁场的方向。即安培力的方向垂直于电流跟磁场决定的平面，所以判断安培力的方向时，首先确定磁场和电流所确定的平面，从而判断出安培力的方向在哪一条直线上，再根据左手定则判断安培力的具体方向。
2．电流方向和磁场方向之间没有因果关系，这两个方向的关系是不确定的。这两个方向共同决定了安培力的方向，所以，已知电流方向和磁场方向时，安培力的方向是唯一确定的，但已知安培力和磁场方向时，电流方向不确定。
3．与磁场力相比，电场力是纵向力，其方向总是与电场方向平行，而磁场力是横向力，其方向总是与磁场方向垂直。
【典型例题1】长直导线MN和L型金属棒处于同一平面内， L型金属棒的AB段和BC段长度相等且互相垂直，通以如图所示方向的电流，则L型金属棒受到安培力的方向可能正确的是（ ）
A．沿F1方向
B．沿F2方向
C．沿F3方向
D．沿F4方向
【典型例题2】物理实验小组的同学研究通电直导线在磁场中受力情况的小实验，装置如图所示，台秤上放一光滑平板，其左边固定一轻质挡板，一轻质弹簧将挡板和一条形磁铁连接起来，此时台秤读数为F1；现在磁铁上方中心偏左位置固定一导体棒，当导体棒中通入方向垂直纸面向里的电流后，台秤读数为F2，则以下说法正确的是（ ）
A．弹簧长度将变长
B．弹簧长度将不会变化
C．F1
