人教版 (2019)选择性必修 第二册2 法拉第电磁感应定律巩固练习

这是一份人教版 (2019)选择性必修 第二册2 法拉第电磁感应定律巩固练习，文件包含人教版高中物理选择性必修二同步讲与练22法拉第电磁感应定律原卷版doc、人教版高中物理选择性必修二同步讲与练22法拉第电磁感应定律解析版doc等2份试卷配套教学资源，其中试卷共40页， 欢迎下载使用。

02

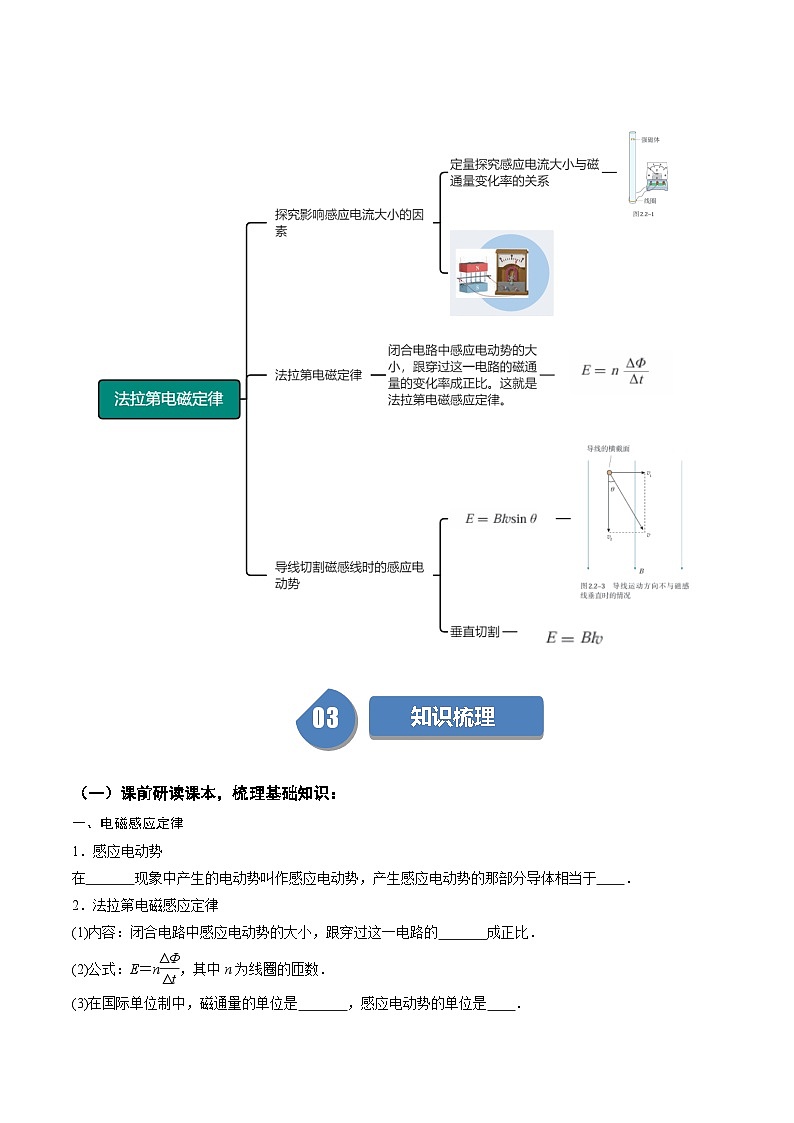

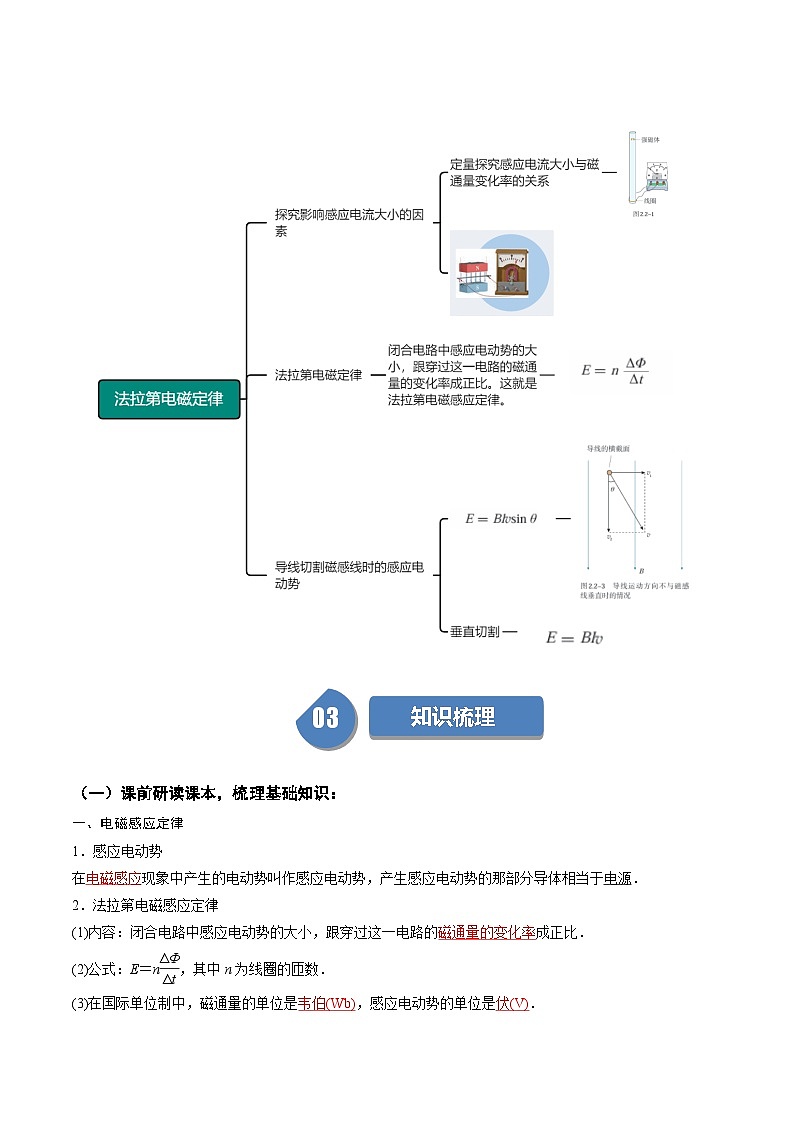

思维导图
03
知识梳理
课前研读课本，梳理基础知识：
一、电磁感应定律
1．感应电动势
在 现象中产生的电动势叫作感应电动势，产生感应电动势的那部分导体相当于 ．
2．法拉第电磁感应定律
(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的 成正比．
(2)公式：E＝neq \f(ΔΦ,Δt)，其中n为线圈的匝数．
(3)在国际单位制中，磁通量的单位是 ，感应电动势的单位是 ．

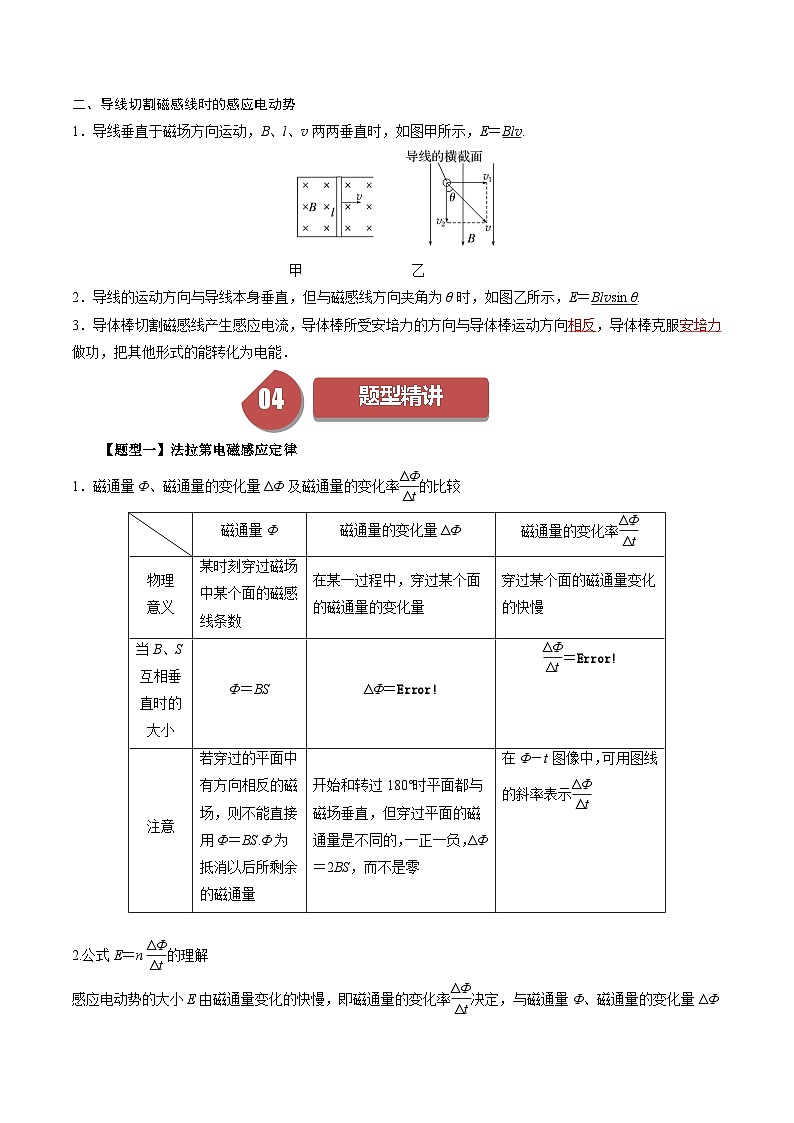

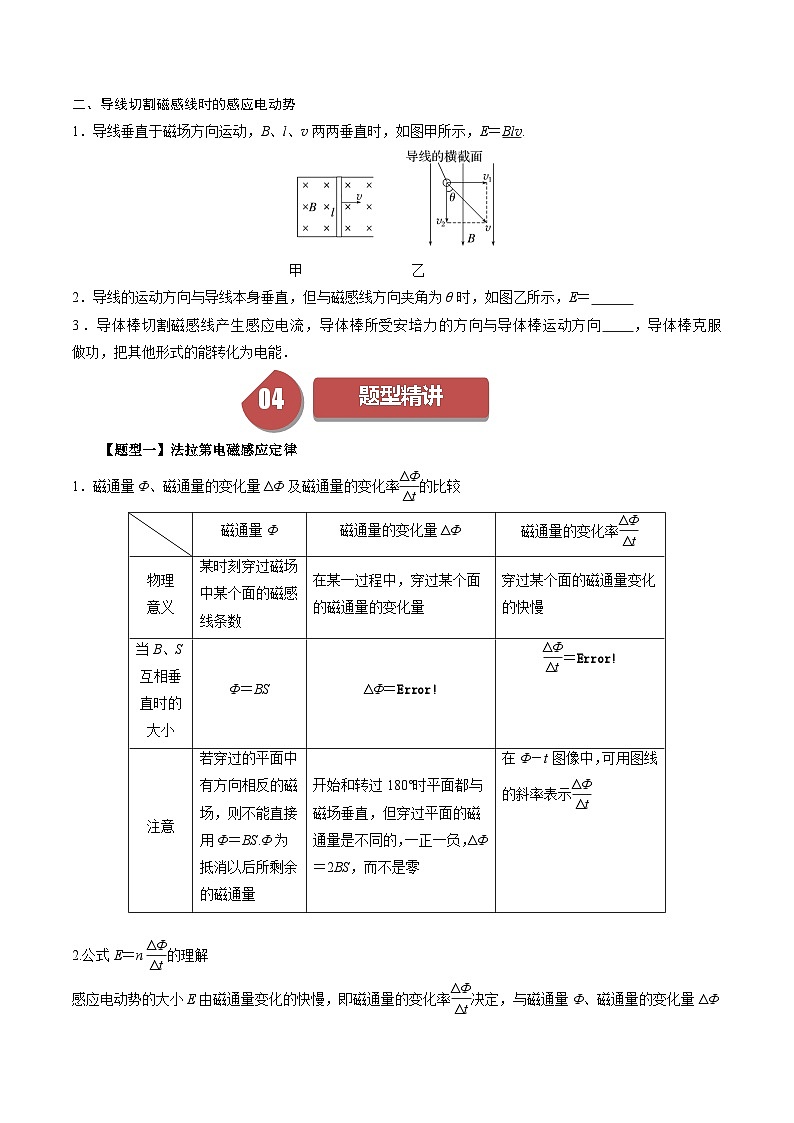

二、导线切割磁感线时的感应电动势
1．导线垂直于磁场方向运动，B、l、v两两垂直时，如图甲所示，E＝Blv.
甲 乙
2．导线的运动方向与导线本身垂直，但与磁感线方向夹角为θ时，如图乙所示，E＝
3．导体棒切割磁感线产生感应电流，导体棒所受安培力的方向与导体棒运动方向 ，导体棒克服 做功，把其他形式的能转化为电能．
04
题型精讲
【题型一】法拉第电磁感应定律
1．磁通量Φ、磁通量的变化量ΔΦ及磁通量的变化率eq \f(ΔΦ,Δt)的比较
2.公式E＝neq \f(ΔΦ,Δt)的理解
感应电动势的大小E由磁通量变化的快慢，即磁通量的变化率eq \f(ΔΦ,Δt)决定，与磁通量Φ、磁通量的变化量ΔΦ无关．
【典型例题1】如图甲所示，横截面积，匝数匝，电阻的线圈，沿线圈轴向有匀强磁场，设图示磁场方向为正向，磁感应强度随图乙规律变化，则0~2.0s内（ ）
A．磁通量的变化量为0.004WbB．磁通量的变化率为0.2Wb/s
C．a点的电势比b点的电势低0.2VD．在a、b间接一个理想电流表时，电示数为0.4A
【典型例题2】穿过闭合回路的磁通量Φ-t图像分别如图①～④。关于回路中感应电动势正确的是（ ）
A．图①中回路产生的感应电动势恒定不变
B．图②中回路产生的感应电动势一直在变大
C．图④中回路产生的感应电动势先变小后变大
D．图③中回路在0~t1时间内产生的感应电动势等于在t1~t2时间内产生的感应电动势
【对点训练1】某小组设计了一种呼吸监测方案：在人身上缠绕弹性金属线圈，观察人呼吸时处于匀强磁场中的线圈面积变化产生的电压，了解人的呼吸状况。如图所示，线圈P的匝数为N，磁场的磁感应强度大小为B，方向与线圈轴线的夹角为θ。若某次吸气时，在t时间内每匝线圈面积增加了S，下列说法正确的是（ ）
A．磁通量增加了NBS
B．磁通量增加了NBScsθ
C．线圈P在该时间内的平均感应电动势为
D．线圈P在该时间内的平均感应电动势为
【对点训练2】如图是学生常用的饭卡内部实物图，其由线圈和芯片电路组成。当饭卡处于感应区域时，会在线圈中产生感应电流来驱动芯片工作。已知线圈面积为S，共n匝，回路总电阻为R。某次刷卡时，线圈平面与磁感应强度方向垂直，且全部处于磁场区域内，在感应时间t内，磁感应强度由0增大到B，此过程中（ ）
A．线圈有扩张的趋势
B．通过线圈平面的磁通量变化量为
C．通过导线某截面的电荷量为
D．线圈的平均感应电动势为
【题型二】导体棒切割磁感线时的感应电动势
对公式的理解
(1)当B、l、v三个量的方向互相垂直时，E＝Blv；当有任意两个量的方向互相平行时，导线将不切割磁感线，E＝0.
(2)当l垂直于B且l垂直于v，而v与B成θ角时，导线切割磁感线产生的感应电动势大小为E＝Blvsin θ.
(3)若导线是弯折的，或l与v不垂直时，E＝Blv中的l应为导线两端点在与v垂直的方向上的投影长度，即有效切割长度．
图甲中的有效切割长度为：l＝eq \x\t(cd)sin θ；
图乙中的有效切割长度为：l＝eq \x\t(MN)；
图丙中的有效切割长度为：沿v1的方向运动时，l＝eq \r(2)R；沿v2的方向运动时，l＝R.
【典型例题3】如图所示，一单匝粗细均匀的正方形导体线框abcd和直角坐标系xOy（x轴水平，y轴竖直）均处于竖直平面内，线框边长为L。空间内存在垂直于纸面向里的磁场，磁感应强度在x方向均匀分布，y方向上满足。初始时，线框的a点与坐标原点O重合，ab边与x轴重合。现给线框一个沿着x轴正方向的速度，线框在运动过程中始终处于xOy平面内，其ab边与x轴始终保持平行，空气阻力不计。则（ ）
A．下落过程中线框中有顺时针方向的感应电流
B．开始时线框中产生的电动势为
C．开始时线框中产生的电动势为kL2
D．若线框匝数增大为n匝，则竖直方向最终速度不变
【典型例题4】两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直。边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图甲所示。已知导线框一直向右做匀速直线运动，cd边于t=0时刻进入磁场。导线框中感应电动势随时间变化的图线如图乙所示（感应电流的方向为顺时针时，感应电动势取正）。下列说法正确的是（ ）
A．磁感应强度的大小为0.5T
B．导线框运动速度的大小为1m/s
C．磁感应强度的方向垂直于纸面向里
D．在t=0.4s至t=0.6s这段时间内，导线框所受的安培力大小为0.04N
【对点训练3】如图所示的情况中，金属导体中产生的感应电动势不是Blv的是（ ）
A．B．
C．D．
【对点训练4】如图所示，在磁感应强度B=0.5T的匀强磁场中，让导体PQ在U型导轨上以速度 v=10m/s向右匀速滑动，两导轨间距离l=0.8m，则产生的感应电动势的大小和P、Q两点电势关系为（ ）
A．4V，P点电势高B．0.4 V，Q点电势高
C．4 V，Q点电势高D．0.4 V，P点电势高
【题型三】导体棒转动切割磁感线产生的电动势
导体棒转动切割磁感线：E＝eq \f(1,2)Bl2ω.
如图所示，长为l的金属棒ab，绕b端在垂直于匀强磁场的平面内以角速度ω匀速转动，磁感应强度为B，ab棒所产生的感应电动势大小可用下面两种方法推出．
方法一：棒上各处速率不等，故不能直接用公式E＝Blv求．由v＝ωr可知，棒上各点的线速度跟半径成正比．故可用棒的中点的速度作为平均切割速度代入公式计算．
eq \x\t(v)＝eq \f(ωl,2)，E＝Bleq \x\t(v)＝eq \f(1,2)Bl2ω.
方法二：设经过Δt时间，ab棒扫过的扇形面积为ΔS，
则ΔS＝eq \f(1,2)lωΔtl＝eq \f(1,2)l2ωΔt，
磁通量的变化ΔΦ＝BΔS＝eq \f(1,2)Bl2ωΔt，
所以E＝neq \f(ΔΦ,Δt)＝neq \f(BΔS,Δt)＝eq \f(1,2)Bl2ω(n＝1)．
【典型例题5】如图，有一硬质导线Oabc，其中是半径为R的半圆弧，b为圆弧的中点，直线段Oa长为R且垂直于直径ac。该导线在纸面内绕O点逆时针转动，导线始终在垂直纸面向里的匀强磁场中。则O、a、b、c各点电势关系为（ ）
A．B．
C．D．
【典型例题6】夏季，在北半球，当我们抬头观看教室内的电扇时，发现电扇正在逆时针转动。金属材质的电扇示意图如图所示，由于地磁场的存在，下列关于A、O两点的电势及电势差的说法正确的是（ ）
A．A点电势比O点电势高
B．A点电势比O点电势低
C．若将一个灯泡用导线接在A、O两点间，则扇叶中的电流方向从A到O
D．扇叶长度越短，转速越快，A、O两点间的电势差数值越大
【对点训练5】法拉第圆盘发电机的示意图如图所示。铜圆盘安装在竖直的铜轴上，两铜片P、Q分别与圆盘的边缘和铜轴接触，关于流过电阻R的电流，下列说法正确的是（ ）
A．若圆盘转动的角速度恒定，则电流大小恒定
B．若从上往下看，圆盘顺时针转动，则电流沿b到a的方向流过电阻R
C．若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化
D．若圆盘转动的角速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍
【对点训练6】如图所示，固定在水平面上的半径为r的金属圆环内存在方向竖直向下、磁感应强度大小为B的匀强磁场。长度也为r、电阻为R的直导体棒OA置于圆导轨上面，导体棒在外力作用下绕O点以角速度ω顺时针匀速转动。直导体棒O端和圆轨道引出导线分别与电阻R1=R、R2=2R和电容为C的平行板电容器相连。已知重力加速度为g，不计其他电阻和摩擦，下列说法正确的是（ ）
A．M板带负电
B．导体棒OA产生的电动势为Br2ω
C．电容器所带电荷量为
D．电阻R1上消耗的电功率为
0501
强化训练
【基础强化】
1．如图所示，半径为r的闭合环形线圈，在t时间内，内部磁场从B₁减小到0；外部磁场从0增加到B₂，（B₁、B₂均大于0，垂直于纸面向内为正方向），则该过程线圈产生的平均感应电动势为（ ）
A．B．C．D．
2．如图所示，匀质硬导线ab、ac、bc均为圆弧，连接后分别固定在xOy、xOz、yOz平面内，圆心都在O点且半径，指向x轴正方向的磁场以的速率均匀增大，下列说法正确的是（ ）
A．bc段导线中的电流从b流向c
B．导线产生的感应电动势大小为
C．ac段导线所受安培力方向沿y轴负方向
D．ab段导线所受安培力大小小于bc段导线所受安培力大小
3．正方体的上表面水平，沿中心线放置一根通有恒定电流I的长直导线，现使一闭合金属小圆环沿不同方向以相同速率做匀速直线运动，运动过程中圆环平面始终水平。下列说法正确的是（ ）
A．点与c点的磁感应强度相等
B．小圆环的圆心从边的中点竖直向上运动时，小圆环中无感应电流
C．小圆环的圆心从移到过程中，穿过小圆环的磁通量先增加后减少
D．小圆环的圆心从a移到d与从a移到c，小圆环的平均感应电动势相等
4．下列关于电磁感应现象说法正确的是（ ）
A．穿过闭合电路的磁通量越大，闭合电路中的感应电动势越大
B．穿过闭合电路的磁通量为零时，感应电动势一定为零
C．穿过闭合电路的磁通量变化越多，闭合电路中的感应电动势越大
D．穿过闭合电路的磁通量变化越快，闭合电路中的感应电动势越大
5．如图所示为地球磁场分布示意图，下列与地磁场相关的说法正确的是（ ）
A．一束宇宙粒子（质子流）沿与地球表面垂直的方向射入赤道上空，这束质子流将向西偏转
B．地球的磁场与条形磁铁的磁场分布比较相似，可以将地磁场类比成一个带负电荷的天体自转形成的
C．若有一架从赤峰飞往呼和浩特的客机，在高空水平飞行时右侧机翼的电势较高
D．赤道包围面积的磁通量比同步卫星轨道包围面积的磁通量小
6．汽车测速利用了电磁感应现象，汽车可简化为一个矩形线圈abcd，埋在地下的线圈分别为1、2，通上顺时针（俯视）方向电流，当汽车经过线圈时（ ）
A．线圈1、2产生的磁场方向竖直向上
B．汽车进入线圈1过程产生感应电流方向为abcd
C．汽车离开线圈1过程中，电流大小与速度成正比
D．汽车进入线圈1过程安培力方向与速度方向相反，离开线圈2过程受到的安培力方向与速度方向相同
7．我国自行研制、具有自主知识产权的大型喷气式民用飞机C919于2022年12月9日正式交付使用。C919机身高度4.166米，机长38.9米、翼展33.6米。北京地区地磁场的竖直分量约为，水平分量约为。该机在北京郊区水平试飞速度为约为。有关C919飞机的说法正确的是（ ）
A．C919飞机往北飞的时候，西面机翼的电势较低，两侧机翼的最大电势差约为0.028V
B．C919飞机往东飞的时候，南面机翼的电势较低，两侧机翼的最大电势差约为0.28V
C．无论C919飞机往哪个方向飞，都是右边机翼的电势较低，两侧机翼的最大电势差约为0.028V
D．无论C919飞机往哪个方向飞，都是右边机翼的电势较低，两侧机翼的最大电势差约为0.42V
【素养提升】
8．（多选）如图所示，圆心为O、半径为l的金属半圆弧导轨固定在水平面上，间用导线连接一电阻M。金属棒一端固定在O点，另一端P绕过O点的轴，在水平面内以角速度为逆时针匀速转动，该过程棒与圆弧良好接触。半圆弧内磁场垂直纸面向外，半圆弧外磁场垂直纸面向里，磁感应强度大小均为B，已知金属棒由同种材料制成且粗细均匀，棒长为、总电阻为2r，M阻值为r，其余电阻忽略不计。当棒转到图中所示的位置时，棒与圆弧的接触处记为Q点，则（ ）
A．为
B．棒受的安培力为
C．通过M的电流大小为
D．棒在半圆弧导轨上转动120°的过程中流经M的电量为
9．（多选）如图，电阻不计的固定直角金属导轨AOC的两边，角度为45°的“”形均匀金属杆可绕O'转动，转动过程中金属杆与导轨接触良好。最初“”形金属杆的a段恰好与A端接触，b段恰好与O接触，整个空间存在磁感应强度大小为B、方向垂直纸而向里的匀强磁场。“”形金属杆从图示位置以恒定角速度ω沿逆时针方向转动45°的过程中（ ）
A．回路中感应电流先沿顺时针方向，后沿逆时针方向
B．穿过回路的磁通量先增大后减小
C．回路中感应电动势的最大值为
D．“”形金属杆a、b两段产生的焦耳热相等
10．（多选）法拉第发明了世界上第一台发电机——法拉第圆盘发电机，铜质圆盘竖直放置在水平向左的匀强磁场中，圆盘圆心处固定一个摇柄，边缘和圆心处各有一个铜电刷与其紧贴，用导线将电刷与电阻R连接起来形成回路。转动摇柄，使圆盘按图示方向转动，已知匀强磁场的磁感应强度大小为B，圆盘半径为r，圆盘匀速转动的周期为T。下列说法正确的是（ ）
A．流过电阻R的电流方向为从a到bB．流过电阻R的电流方向为从b到a
C．圆盘产生的电动势为D．圆盘产生的电动势为
11．（多选）电磁阻拦索是航空母舰的核心战斗力之一。如图所示为电磁阻拦系统的简化原理：舰载机通过绝缘阻拦索与金属棒ab一起在磁场中减速滑行至停止。已知舰载机质量为M，金属棒ab质量为m，两者以共同速度进入磁场。轨道一端MP间所接电阻为R，其他电阻均不计。水平平行金属导轨MN与PQ间距离为L，轨道间有竖直向下的匀强磁场，磁感应强度为B，除安培力外舰载机系统所受其他阻力均不计，则（ ）
A．金属棒ab相当于电源，a端的电势较高
B．运动过程中，电阻R中的电流方向为M→R→P
C．舰载机将做匀减速直线运动
D．金属棒ab所受的最大安培力为
12．（多选）如图所示，金属杆MN在三角形金属框架上以速度v从图示位置起向右匀速滑动，框架夹角为θ，杆和框架由粗细均匀、横截面积相同的同种材料制成，则回路中的感应电动势E和电流I随时间t变化的规律分别是图中的（ ）
A．B．
C．D．
【能力培优】
13．（多选）如图所示，水平面内有一根闭合导线（由细软导线制成）绕过两固定且光滑的小钉子A和D，以及E点处的动滑轮，一根橡皮筋两端连接动滑轮轴心和固定点，使各段导线保持绷紧拉直状态。以AD为直径、半径为R的半圆形区域内，有磁感应强度大小为B、方向垂直水平面向下的有界匀强磁场。已知P点为半圆弧的中点，导线框的电阻为r。现将导线上的某点C以恒定角速度（相对圆心O）从D点沿圆弧移动，则下列说法正确的是（ ）
A．在C点从D点沿圆弧移动到A点的过程中，导线框中感应电流的方向先为逆时针方向，后为顺时针方向
B．当C点沿圆弧移动到P点时，导线框中的感应电动势最大
C．在C点从D点沿圆弧移动到图中位置的过程中，通过导线的平均电流为
D．在C点从D点沿圆弧移动到A点的过程中，感应电流的有效值为
14．（多选）如图所示，由相同材料的导线绕成边长相同的甲、乙两个正方形闭合线圈，两线圈的质量相等，但所用导线的横截面积不同，甲线圈的匝数是乙的K倍。现两线圈在竖直平面内从同一高度同时由静止开始下落，一段时间后进入一方向垂直于纸面的匀强磁场区域，磁场的边界水平，且磁场的宽度大于线圈的边长。不计空气阻力，已知下落过程中线圈始终在同一竖直面内，上、下边保持水平。甲的下边开始进入磁场时做匀速运动，下列判断正确的是（ ）
A．乙的下边开始进入磁场时，做加速运动
B．甲和乙进入磁场的过程中，安培力的冲量之比为1：1
C．甲和乙进入磁场的过程中，通过导线的电荷量之比为1：K
D．一定是甲先离开磁场，乙后离开磁场

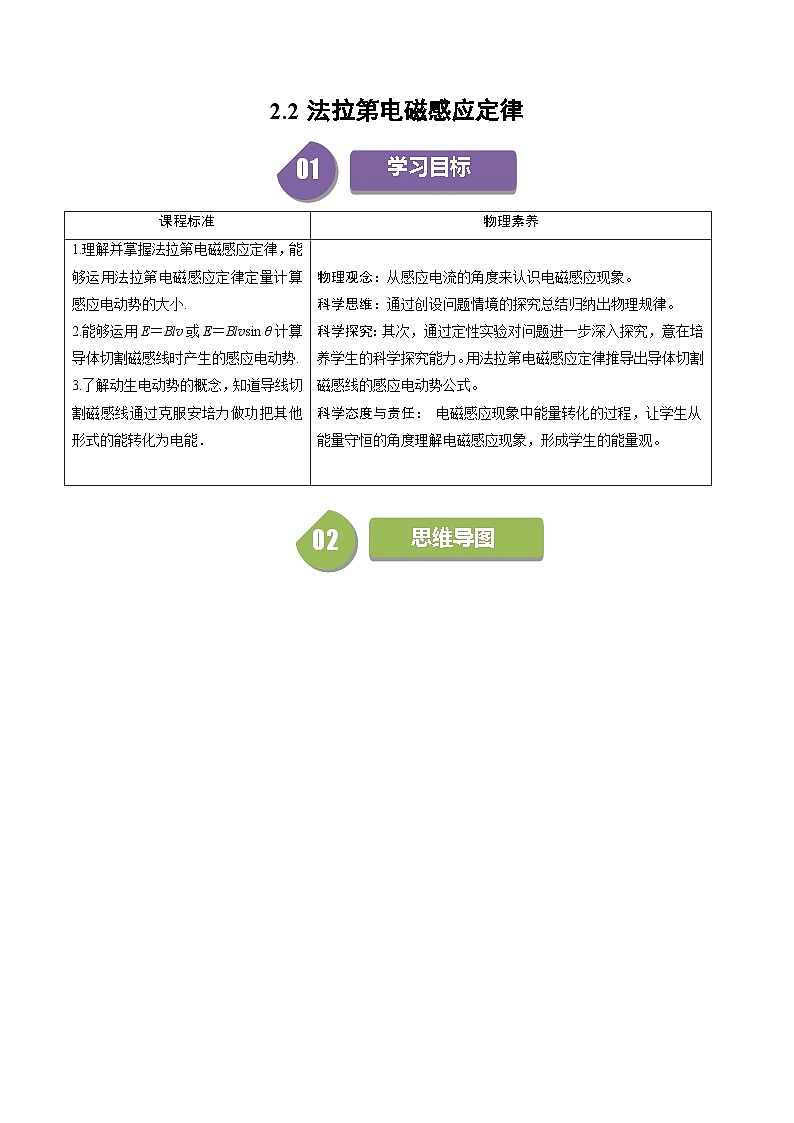

课程标准
物理素养
1.理解并掌握法拉第电磁感应定律，能够运用法拉第电磁感应定律定量计算感应电动势的大小.
2.能够运用E＝Blv或E＝Blvsin θ计算导体切割磁感线时产生的感应电动势.
3.了解动生电动势的概念，知道导线切割磁感线通过克服安培力做功把其他形式的能转化为电能．
物理观念：从感应电流的角度来认识电磁感应现象。
科学思维：通过创设问题情境的探究总结归纳出物理规律。
科学探究：其次，通过定性实验对问题进一步深入探究，意在培养学生的科学探究能力。用法拉第电磁感应定律推导出导体切割磁感线的感应电动势公式。
科学态度与责任： 电磁感应现象中能量转化的过程，让学生从能量守恒的角度理解电磁感应现象，形成学生的能量观。
磁通量Φ
磁通量的变化量ΔΦ
磁通量的变化率eq \f(ΔΦ,Δt)
物理
意义
某时刻穿过磁场中某个面的磁感线条数
在某一过程中，穿过某个面的磁通量的变化量
穿过某个面的磁通量变化的快慢
当B、S互相垂直时的大小
Φ＝BS
ΔΦ＝eq \b\lc\{\rc\ (\a\vs4\al\c1(Φ2－Φ1,B·ΔS,S·ΔB))
eq \f(ΔΦ,Δt)＝eq \b\lc\{\rc\ (\a\vs4\al\c1(\f(|Φ2－Φ1|,Δt),B·\f(ΔS,Δt),\f(ΔB,Δt)·S))
注意
若穿过的平面中有方向相反的磁场，则不能直接用Φ＝BS.Φ为抵消以后所剩余的磁通量
开始和转过180°时平面都与磁场垂直，但穿过平面的磁通量是不同的，一正一负，ΔΦ＝2BS，而不是零
在Φ－t图像中，可用图线的斜率表示eq \f(ΔΦ,Δt)
