人教版八年级下册物理期末复习   第12章 简单机械  作图题 专练

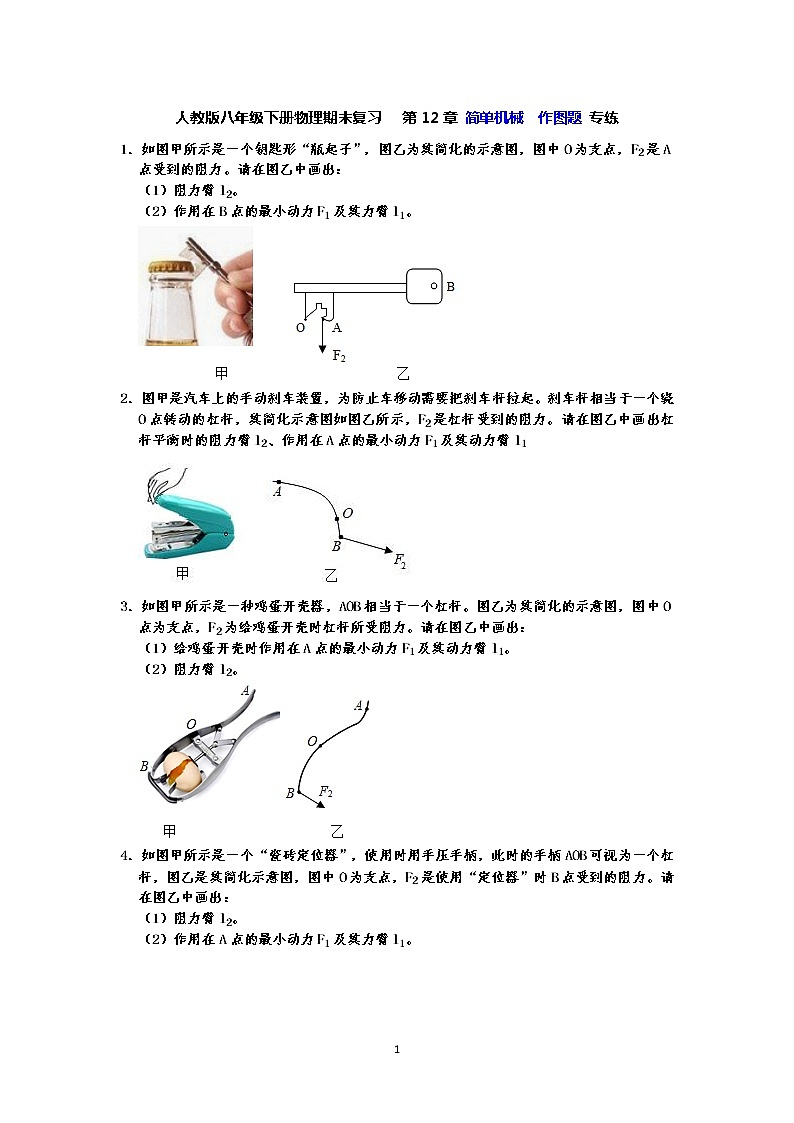

1．如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力。请在图乙中画出：

（1）阻力臂l2。

（2）作用在B点的最小动力F1及其力臂l1。

2．图甲是汽车上的手动刹车装置，为防止车移动需要把刹车杆拉起。刹车杆相当于一个绕O点转动的杠杆，其简化示意图如图乙所示，F2是杠杆受到的阻力。请在图乙中画出杠杆平衡时的阻力臂l2、作用在A点的最小动力F1及其动力臂l1

3．如图甲所示是一种鸡蛋开壳器，AOB相当于一个杠杆。图乙为其简化的示意图，图中O点为支点，F2为给鸡蛋开壳时杠杆所受阻力。请在图乙中画出：

（1）给鸡蛋开壳时作用在A点的最小动力F1及其动力臂l1。

（2）阻力臂l2。

4．如图甲所示是一个“瓷砖定位器”，使用时用手压手柄，此时的手柄AOB可视为一个杠杆，图乙是其简化示意图，图中O为支点，F2是使用“定位器”时B点受到的阻力。请在图乙中画出：

（1）阻力臂l2。

（2）作用在A点的最小动力F1及其力臂l1。

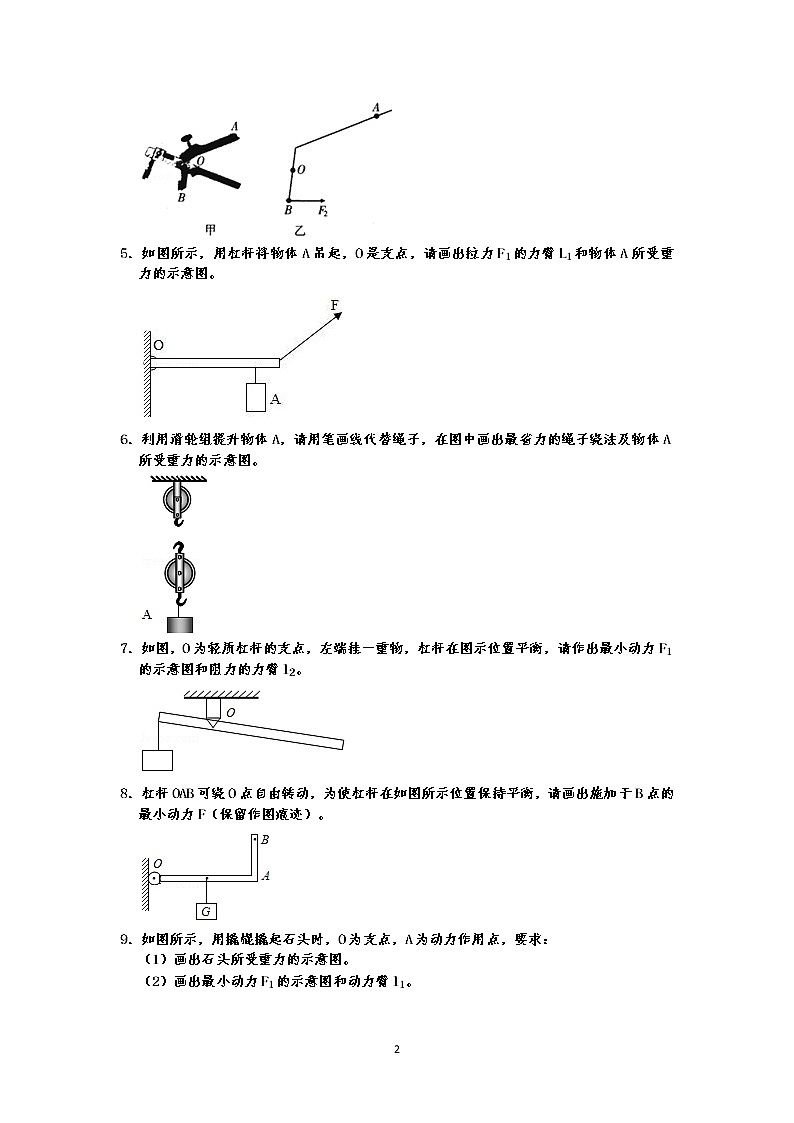

5．如图所示，用杠杆将物体A吊起，O是支点，请画出拉力F1的力臂L1和物体A所受重力的示意图。

6．利用滑轮组提升物体A，请用笔画线代替绳子，在图中画出最省力的绳子绕法及物体A所受重力的示意图。

7．如图，O为轻质杠杆的支点，左端挂一重物，杠杆在图示位置平衡，请作出最小动力F1的示意图和阻力的力臂l2。

8．杠杆OAB可绕O点自由转动，为使杠杆在如图所示位置保持平衡，请画出施加于B点的最小动力F（保留作图痕迹）。

9．如图所示，用撬棍撬起石头时，O为支点，A为动力作用点，要求：

（1）画出石头所受重力的示意图。

（2）画出最小动力F1的示意图和动力臂l1。

10．如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力的示意图。

11．请在图中画出使轻质杠杆在图示位置平衡时所需最小动力F的示意图。

12．图中为一杠杆，画出F1的力臂l1；

13．一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画代替绳子，画出滑轮组最省力的绕绳方法。

14．请画出图中力F的力臂，并以“L”表示。

15．工人沿台阶向上滚动圆柱形塑料桶如所示。他在A点施加力F使塑料桶绕0点向上滚动，请画出F的力臂。

16．在图所示杠杆的A点，画出使杠杆在水平位置平衡时最小拉力F的示意图

及其力臂L。

17．如图甲是爆米花锅，锅盖被锁扣紧锁在锅口。为了方便打开锅盖，爆米花师傅在锁扣上加装一个钢管，与锁扣构成杠杆AOB，扳动钢管的A点，就能打开锁扣。图乙是其简化图，O为支点，F2是阻力。请在乙图中画出打开锅盖时：

（1）阻力F2的力臂l2。

（2）作用在A点的最小动力F1及其力臂I1。

18．如图所示是羊角锤的示意图，请画出用羊角锤撬铁钉时最小动力F1的示意图。

19．在图中画出力F的力臂。

20．如图所示，用一根硬棒搬动一个石块，棒的上端A是动力的作用点，若要用最小的力搬动石块，请标出杠杆的支点O，并画出最小动力F的示意图。
