初中物理人教版九年级全册第4节 变阻器精品课件ppt

这是一份初中物理人教版九年级全册第4节 变阻器精品课件ppt，共60页。PPT课件主要包含了教学目标，教学重点，教学难点，但亮度不能连续调节，实验演示，铅笔芯控制灯泡亮度，电阻线的长度，铅笔芯长度变化，太长不方便，铅笔芯容易断等内容，欢迎下载使用。

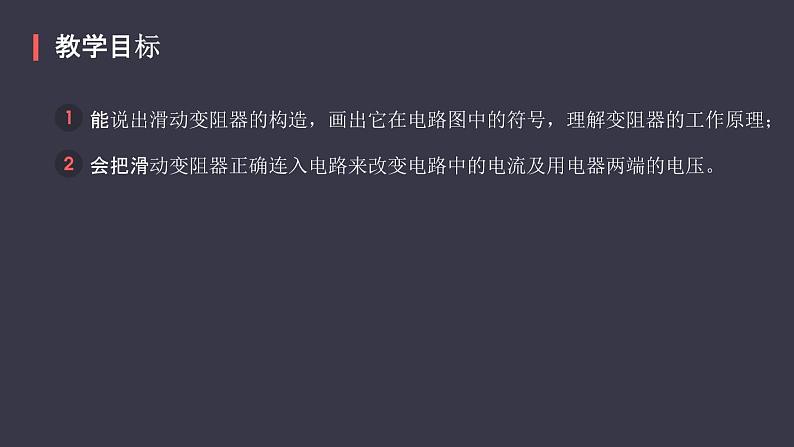

能说出滑动变阻器的构造，画出它在电路图中的符号，理解变阻器的工作原理；
会把滑动变阻器正确连入电路来改变电路中的电流及用电器两端的电压。

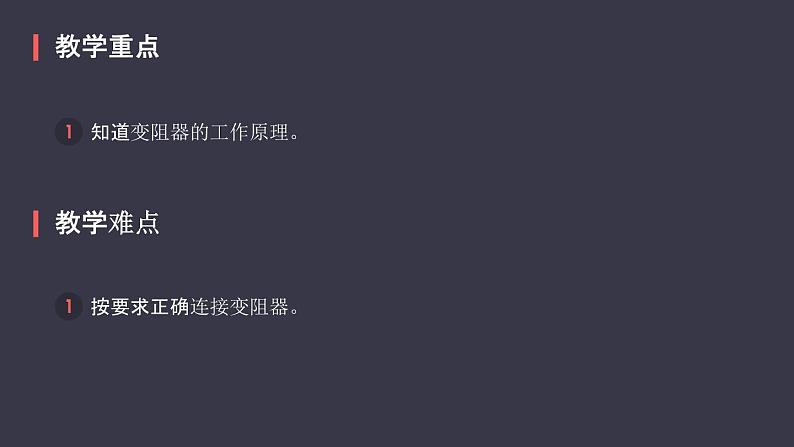

知道变阻器的工作原理。
按要求正确连接变阻器。

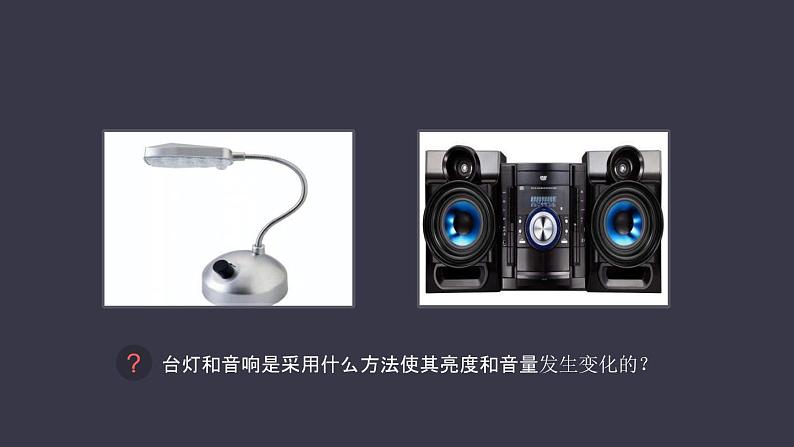

台灯和音响是采用什么方法使其亮度和音量发生变化的？

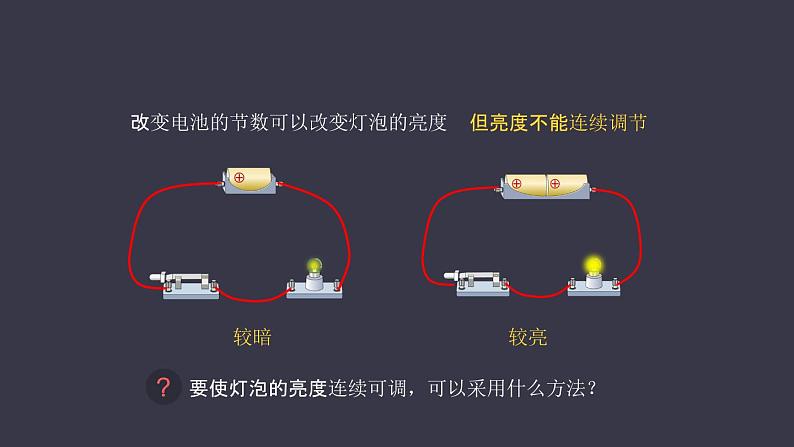

改变电池的节数可以改变灯泡的亮度
要使灯泡的亮度连续可调，可以采用什么方法？

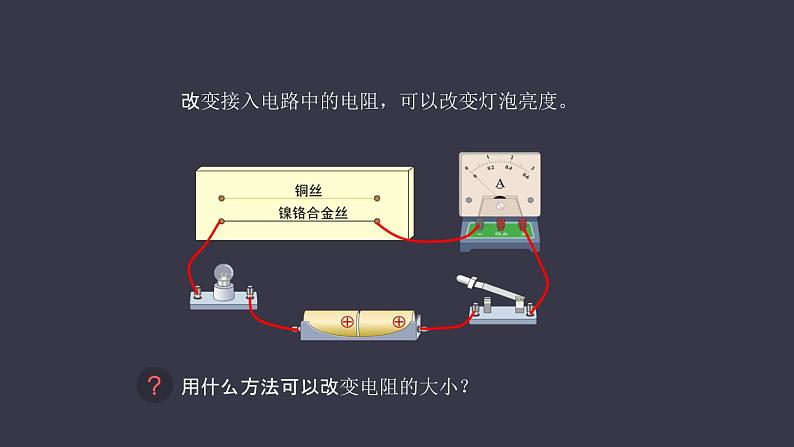

改变接入电路中的电阻，可以改变灯泡亮度。
用什么方法可以改变电阻的大小？

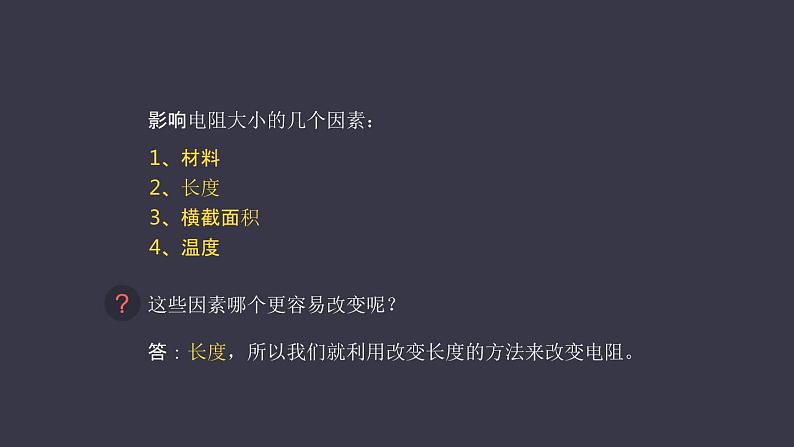

影响电阻大小的几个因素：
这些因素哪个更容易改变呢？
答：长度，所以我们就利用改变长度的方法来改变电阻。
1、材料 2、长度 3、横截面积 4、温度

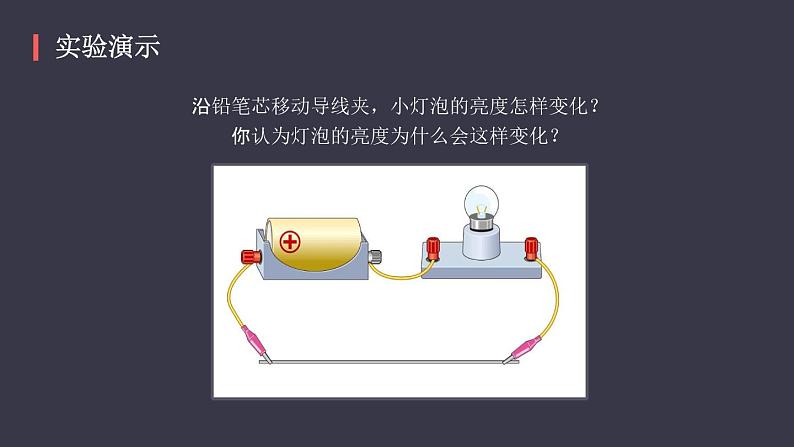

沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？ 　　你认为灯泡的亮度为什么会这样变化？
沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？
灯泡的亮度为什么会这样变化？
为什么用 4B 铅笔比 HB 时，小灯泡更亮？
当N 向左移动时，接入电路中的铅笔芯长度变_____ ，灯的亮度_______。
当铅笔芯连入电路中的长度变长时，灯泡亮度______。
当铅笔芯连入电路中的长度变短时，电流表灯泡亮度______。
改变连入电路中的 _______________ ，可以改变接入电路中的______，从而可以改变电路中的______。
1.这个实验中，引起小灯泡亮度变化的原因是什么？
2.电灯泡的亮度变化不明显，怎么办？
用更长的铅笔芯，使电阻变化更多。
3.用笔芯来改变接入电路中的电阻有什么缺点？
用一根很长的电阻线来调节电路中电流很麻烦，因此出现了——滑动变阻器。
可以通过滑片的滑动来改变连入电路中电阻线的长度。
由于电阻线表面涂着绝缘漆，为了滑片与电阻线紧密接触，接触滑片的地方的绝缘漆被刮掉。
变阻器的最大电阻值是200Ω；允许通过的最大电流是1.5A。
1．工作原理：改变接入电路中电阻线的长度来改变接入电阻，从而改变电流。
例如：“500Ω，2A” 含义：500Ω---变阻器的最大电阻值是500Ω； 2A---允许通过的最大电流是2A。
变阻器如何选择2个接线柱呢？
有几种接法？请分别逐一尝试。
连接方法:接入两个接线柱，上端中一个，下端中一个，即要“一上一下”。
接A、C  等价于 接A、D
接B、C  等价于 接B、D
接入阻值只与下方接线柱有关，盯牢AB看即可。
滑动变阻器有哪些接法？
滑动变阻器的各种接法有什么区别？
滑动变阻器在电路中的符号
如下图所示，当滑动变阻器的滑片P 向右滑动时，滑动变阻器连入电路的阻值将（ 　　）
A.逐渐变大                             B.逐渐变小 C.保持不变                             D.无法判断
实验：用滑动变阻器改变电路中的电流
移动滑片P，观察小灯泡的亮度。
现象：L  的亮度改变；L  的亮度不变。
滑动变阻器只能改变与它串联的用电器中的电流。
实验：上述实验中小灯泡L  两端的电压是否改变？如何探究？请你设计出实验电路图。
移动滑片，观察电流表和电压表示数的变化。
滑动变阻器能改变与它串联元件的电流和电压。
电流和电压同时增大（或减小）。
实验：用滑动变阻器改变小灯泡的亮度
连通电路前应将滑片放到什么位置上？
滑动变阻器的作用是什么？
连接：1.滑动变阻器要与被控制电路串联；2.一上一下两个接线柱。
作用：改变电路中的电流；保护电路。
滑动变阻器的缺点： 虽然可以调节电阻，但无法直接读出电阻大小。
如何实现：既能改变大小，又能读出大小？
电阻箱可以同时实现改变电阻大小和读出电阻大小。
能表示出阻值的变阻器。
旋钮式电组箱结构示意图
指针所指数值乘以倍率后相加。
如图所示，是一种自动测定油箱油面高度的装置。R  是滑动变阻器，它的金属片连在杠杆的一端。其工作原理是：当油箱内油面下降时，浮标随之一起下降，金属滑片P 向上滑，变阻器R2连入电路中的电阻变_____，电路中电流变_____，油量表（由电流表改装而成）示数变_____,表示油量减少；反之…….
1.请用笔画线表示接线，连接图中的电路，使滑动变阻器能够控制灯泡的亮度。在你连的电路中，要使灯泡越来越亮，变阻器的滑片应该向哪个方向移动？
2.如图是一位同学按照上题要求所连的电路．这个电路能不能满足题目的要求？为什么？按这个图进行操作时，实验现象是怎样的？
3.如图是滑动变阻器的结构和连入电路的示意图．当滑片P 向右滑动时，连入电路的电阻变小的是哪个？
4.如图是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器滑片向上移动，从而改变了电路中电流表的示数。因此，电流表上一定的示数便对应着油面的一定高度，把电流表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量。请问：在这个装置中，电流表示数越大，表示油箱中的油量越多还是越少？请说明理由。
用滑动变阻器控制电阻两端的电压。
1.闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。
2.换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。
某滑动变阻器的铭牌上标有“30Ω、2A”的字样，它表示该滑动变阻器的 （ 　　　　 ）为30欧，允许通过的 （ 　　　　）为2安。
1.接入AC、AD时，滑片向右移连入电路中电阻线长度________，电阻________，电路中电流________。
2.接入BC、BD时，滑片向右移连入电路中电阻线长度________，电阻________，电路中电流________。
3.接入AB、CD 时，相当于分别接 __________、 _______，移动滑片________改变连入电路中的电阻及电流。
改变连入电路中电阻线的长度。
如图所示，A、B、C、D 是滑动变阻器的四个接线柱，将这变阻器与一小灯泡串联后接入电路，通电后，向左移动滑片P，灯泡逐渐变暗，该滑动变阻器接入电路的两接线柱为（ 　　）
A．A、D 接线柱　　　　B．B、D接 线柱 C．C、D 接线柱　　　　 D．B、C 接线柱
如图所示，用滑动变阻器控制灯的亮度，若要求滑片P 向C 端滑动时灯变亮，则变阻器连入电路中正确的接法是（ 　　）
A、C 接M，D 接N B、A 接M，B 接N C、A 接M，D 接N D、B 接M，D 接N
如下图所示，当开关闭合后，将滑动变阻器的滑片P 向右滑动，电流表的示数将（ 　　）
A.逐渐变大 　　　B.逐渐变小 C.保持不变 　　　D.无法判断
如图所示的甲、乙两种电路是在电源电压不变的情况下，利用滑动变阻器改变小灯泡亮度的是（　　     ） A、甲图 B、乙图 C、两图都可以 D、两图都不能改变灯的亮度
如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变_____，电流表的示数变 ____，滑动触头P应向_____移动。
用笔画线将开关S 与滑动变阻器连接起来，要求滑片P 向右移动时，电流表的示数变大。
要使变阻器的滑片向右运动时电流表的读数减小，M、N 应与变阻器上哪两个接线柱相连？有几种接法？
改变接入电路中的 ______________
（1）____联接入电路；（2） “一___一___”连接
（1）______电路；（2）改变电路中的____________。
（1）闭合开关前，应将滑片置于__________端；
（2）不许超过滑动变阻器允许的__________。
滑 动 变 阻 器
