单元检测第十五章 探究电路—沪科版中考物理一轮复习同步练习

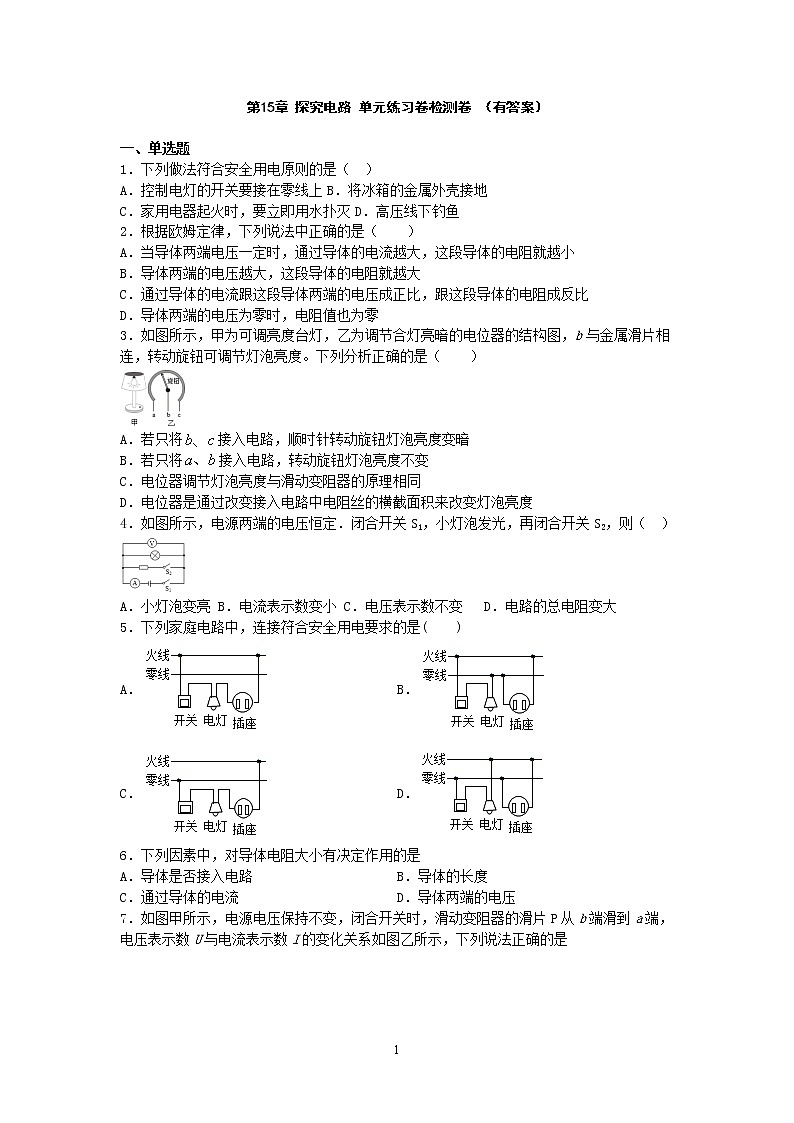

第15章    探究电路 单元练习卷检测卷 （有答案）

一、单选题

1．下列做法符合安全用电原则的是（  ）

A．控制电灯的开关要接在零线上B．将冰箱的金属外壳接地

C．家用电器起火时，要立即用水扑灭D．高压线下钓鱼

2．根据欧姆定律，下列说法中正确的是（　　）

A．当导体两端电压一定时，通过导体的电流越大，这段导体的电阻就越小

B．导体两端的电压越大，这段导体的电阻就越大

C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比

D．导体两端的电压为零时，电阻值也为零

3．如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）

A．若只将接入电路，顺时针转动旋钮灯泡亮度变暗

B．若只将接入电路，转动旋钮灯泡亮度不变

C．电位器调节灯泡亮度与滑动变阻器的原理相同

D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度

4．如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（　）

A．小灯泡变亮 B．电流表示数变小 C．电压表示数不变 D．电路的总电阻变大

5．下列家庭电路中，连接符合安全用电要求的是(    )

A． B．

C．     D．

6．下列因素中，对导体电阻大小有决定作用的是

A．导体是否接入电路 B．导体的长度

C．通过导体的电流 D．导体两端的电压

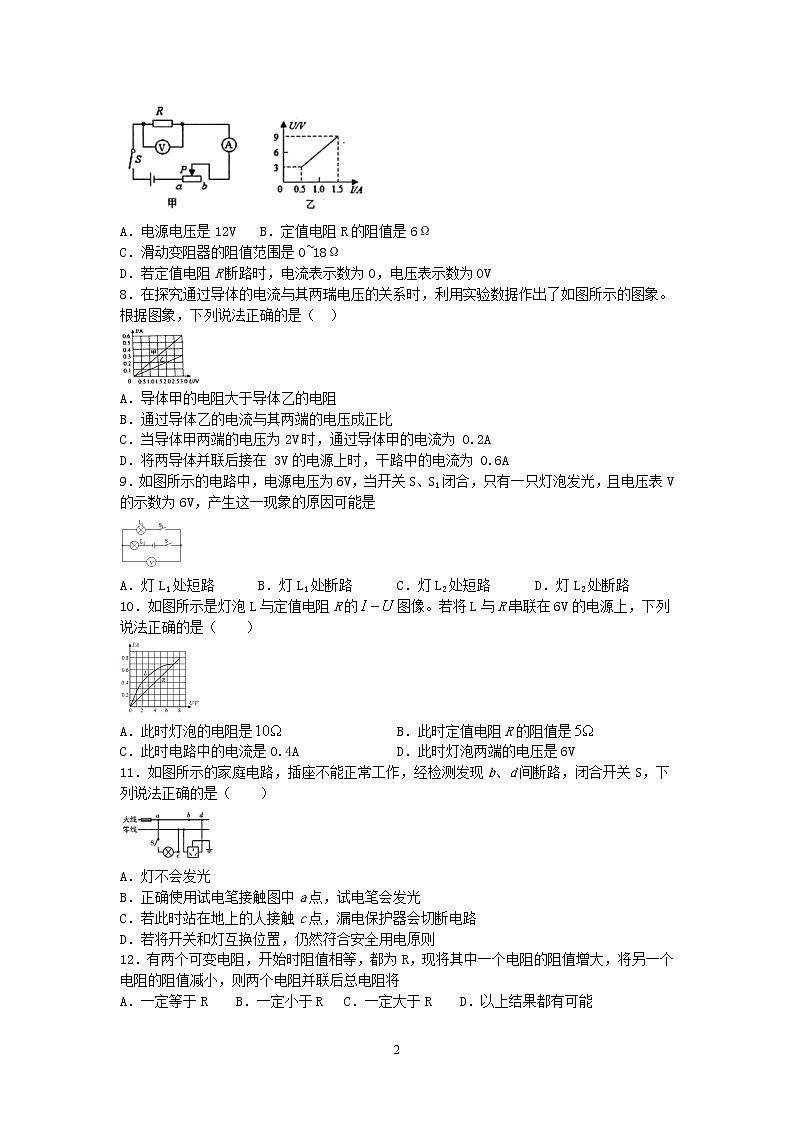

7．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是

A．电源电压是12V B．定值电阻R的阻值是6Ω

C．滑动变阻器的阻值范围是0~18Ω

D．若定值电阻R断路时，电流表示数为0，电压表示数为0V

8．在探究通过导体的电流与其两瑞电压的关系时，利用实验数据作出了如图所示的图象。根据图象，下列说法正确的是（  ）

A．导体甲的电阻大于导体乙的电阻

B．通过导体乙的电流与其两端的电压成正比

C．当导体甲两端的电压为2V时，通过导体甲的电流为 0.2A

D．将两导体并联后接在 3V的电源上时，干路中的电流为 0.6A

9．如图所示的电路中，电源电压为6V，当开关S、S1闭合，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是

A．灯L1处短路 B．灯L1处断路 C．灯L2处短路 D．灯L2处断路

10．如图所示是灯泡L与定值电阻R的图像。若将L与R串联在6V的电源上，下列说法正确的是（　　）

A．此时灯泡的电阻是 B．此时定值电阻R的阻值是

C．此时电路中的电流是0.4A D．此时灯泡两端的电压是6V

11．如图所示的家庭电路，插座不能正常工作，经检测发现b、d间断路，闭合开关S，下列说法正确的是（　　）

A．灯不会发光

B．正确使用试电笔接触图中a点，试电笔会发光

C．若此时站在地上的人接触c点，漏电保护器会切断电路

D．若将开关和灯互换位置，仍然符合安全用电原则

12．有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将

A．一定等于R    B．一定小于R C．一定大于R    D．以上结果都有可能

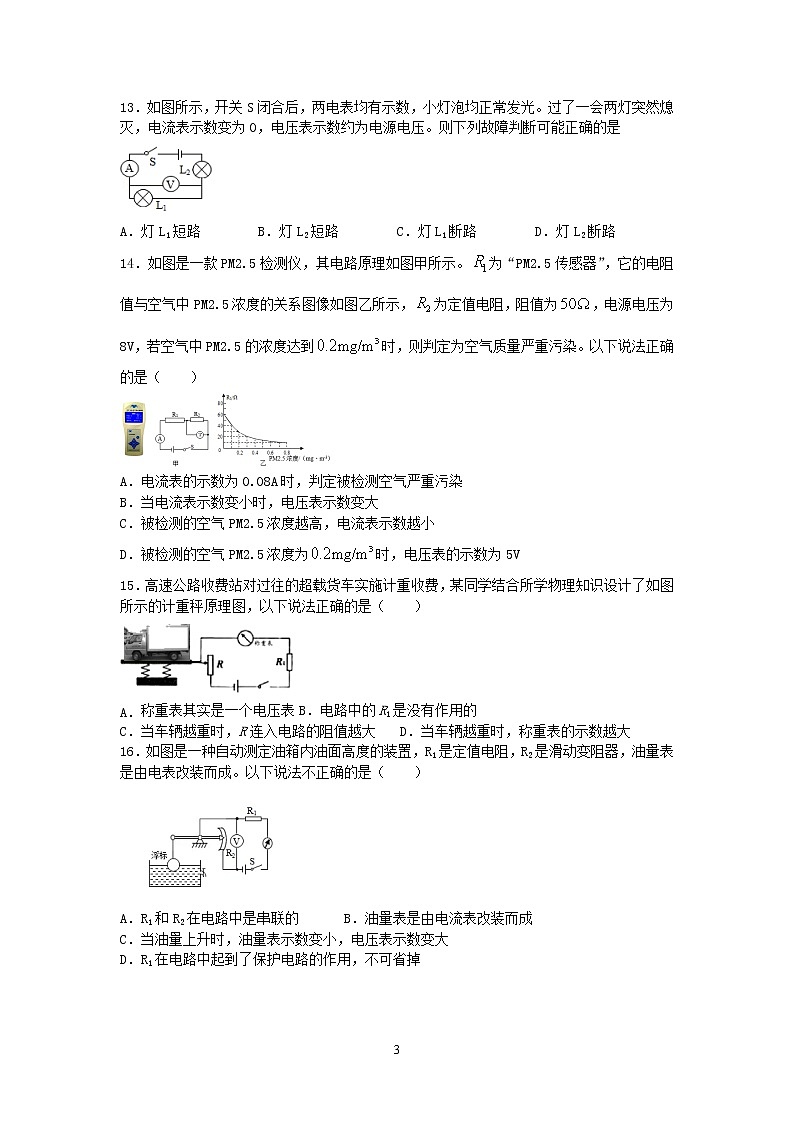

13．如图所示，开关S闭合后，两电表均有示数，小灯泡均正常发光。过了一会两灯突然熄灭，电流表示数变为0，电压表示数约为电源电压。则下列故障判断可能正确的是

A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路

14．如图是一款PM2.5检测仪，其电路原理如图甲所示。为“PM2.5传感器”，它的电阻值与空气中PM2.5浓度的关系图像如图乙所示，为定值电阻，阻值为，电源电压为8V，若空气中PM2.5的浓度达到时，则判定为空气质量严重污染。以下说法正确的是（　　）

A．电流表的示数为0.08A时，判定被检测空气严重污染

B．当电流表示数变小时，电压表示数变大

C．被检测的空气PM2.5浓度越高，电流表示数越小

D．被检测的空气PM2.5浓度为时，电压表的示数为5V

15．高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（　　）

A．称重表其实是一个电压表B．电路中的R1是没有作用的

C．当车辆越重时，R连入电路的阻值越大 D．当车辆越重时，称重表的示数越大

16．如图是一种自动测定油箱内油面高度的装置，R1是定值电阻，R2是滑动变阻器，油量表是由电表改装而成。以下说法不正确的是（　　）

A．R1和R2在电路中是串联的  B．油量表是由电流表改装而成

C．当油量上升时，油量表示数变小，电压表示数变大

D．R1在电路中起到了保护电路的作用，不可省掉

二、填空题

17．傍晚，家庭电路中的灯泡逐渐亮起来，则这些灯泡是______联的，在灯泡逐渐亮起的过程中，电路中的总电流逐渐________（选择“增大”.“不变”或“减小”）。

18．“珍爱生命，安全用电”是公民日常生活中必备的安全意识。我国家庭电路的电压是_____V；在家庭电路中，为了防止触电，必须把用电器的开关连接在_____线上；当发现家用电器或电线失火时，必须先_____电源，然后再救火。

19．如图是一种自动测定油箱油面高度的装置，R是转动式滑动变阻器，它的金属片P是杠杆的一端，电路中R和R0是________（选填“串联”或“并联”）的，油位越低流过R0的电流________（选填“越大”、“越小”或“不变”）．

20．如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片向左滑动，电压表V1示数和电流表A示数的乘积将_____，电压表V2示数和电流表A示数的比值将_____。（均填“变大”、“变小”或“不变”）

21．超导限流器是一种短路故障电流限制装置，它由超导元件和限流电阻并联组成，内部电路如图甲中虚线框内 所示。超导元件的电阻 R1 随电流 I 变化关系如图乙所示，限流电阻 R2＝12Ω，灯泡 L 上标有“6V 3W”字样。当 电源电压为 6V 时，灯泡_____（选填“能”或“不能”）正常发光；若电源电压仍为 6V，当灯泡发生短路时， 电流表的示数为_____A。

22．如图甲所示的电路中，电源电压为9V保持不变，G为灵敏电流计，其内电阻为Rg保持不变：R为热敏电阻，其电阻与温度的关系如图乙所示。闭合开关，当热敏电阻所在的环境温度等于20℃时，电流计的示数是2mA。则当电流计的示数是9mA时，热敏电阻的阻值是________Ω，它所在的环境温度是________℃。

三、简答题

23．用热水壶烧水时，溢出的水流进底座，导致房间的总开关跳闸了.用所学的物理知识进行解释.

四、作图题

24．将图中的两盏节能灯接入家庭电路中。要求：开关同时控制两盏灯，且开关闭合时两灯都能正常发光。

25．用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中．要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯．

五、实验题

26．利用所学知识完成下面的电学实验。探究电流与电阻关系

（1）用四个定值电阻（5Ω、10Ω、15Ω、20Ω）、电压恒为8V的电源、“40Ω 1A”的滑动变阻器、量程为0～0.6A的电流表和量程合适的电压表连接了如图甲所示电路。闭合开关前，应将滑动变阻器的滑片调至最_____（填“左”或“右”）端。实验中分别将四个定值电阻单独接入电路，并调节滑动变阻器的滑片，控制定值电阻两端电压保持不变并记录对应的电流值，为了完成四次实验，实验中定值电阻两端控制不变的电压最高不应超过_____V。

（2）根据实验数据绘制了如图乙所示的图象，通过分析图象得出结论：当_____一定时，通过导体的电流与导体的电阻成_____。

27．在探究“电阻的大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a、b、c是镍铬合金制成的三根导线，a、b长度相同但粗细（横截面积）不同，a、c粗细相同而长短不同，导线d由锰铜合金制成，长短、粗细与导线b相同。

（1）实验中电流表的示数越大，对应的导线电阻越_____；

（2）将导线a接在M、N之间，闭合开关，电流表示数如图乙所示，此时电流为_____A；

（3）依次将导线b、c、d替换导线a接入电路，电流表对应的示数如下表所示：

①选导线a、b比较是为了探究导线电阻的大小与_____的关系；探究导线电阻的大小与材料的关系，应选用的两根导线是_____（填写导线代号）；

②由此可知：导线电阻的大小与材料有关，用相同材料制成的导线长度越_____，横截面积越_____，电阻越大：

（4）若想进一步用“伏安法”测量导线a的电阻，除了如图甲所示的器材外，至少还需要在此电路接入一个_____表和一个变阻器，连好电路后，经多次测量，绘得导线a的U﹣I图象如图丙所示，则其电阻为_____Ω。

28．小迪同学在实验室做“伏安法测电阻”的实验。

（1）图甲中电路未连接完整，请用笔画线代替导线将电路连接完整。

（2）电路连接完整后，某次实验时，电压表和电流表示数如图乙所示，则该次测得的待测电阻阻值为______Ω。

（3）完成该实验后，小迪想起老师说过电压表的电阻无穷大，她想知道这个“无穷大”究竟有多大。在老师的指导下，她选用以下器材进行实验：两节新干电池、灵敏电流计G、定值电阻R0、电阻箱R、电压表V、两个开关和若干导线。

她的实验步骤如下：

①按图丙连接电路；②断开S1，闭合S2，记下此时灵敏电流计的示数为0.6mA；

③断开S2，闭合S1，调节电阻箱使灵敏电流计的示数仍为0.6mA，此时电阻箱读数如图丁所示。由实验可得，此电压表的电阻为______Ω。

29．小飞在做“探究电流与电压、电阻的关系”实验时，准备了以下器材：两节新的干电池，电流表、电压表、滑动变阻器、定值电阻（5Ω，10Ω，15Ω，20Ω）、开关、导线若干．

（1）在按电路图连接实物时，开关必须处于_____状态；在实物图中，滑变阻器的滑片要移到_____（选填“最右端”或“最左端”）．

（2）图是小飞连接好的实验电路，闭合开关后，他发现移动滑片的过程中，电流表的示数_____，电压表的示数_____．（选“变大”、“变小”或“不变”）

（3）小冲在一旁观察后指出小飞没有按照电路图正确连接实物，请你在实物图上对连接错误的一根导线打“×”，并用笔补画一根线代替导线将电路连接正确．

（4）问题解决后，他们接入10Ω的电阻进行实验，并得出下表中的数据，对数据进行分析后得出实验结论是：______．

（5）接下来他们分别接入其它电阻再次对电流与电阻关系进行探究，并作出了如图所示图像，请你通过图像中所给信息计算出实验过程中滑动变阻器两端的电压UR=______V．

30．小王和小海在学习了串联电路知识后，进一步探究“导体中电流与电压的关系”，他们用A、B、C三个导体进行实验，实验中多次改变导体两端的电压大小，并将测得的数据记录在表一、表二、表三中．

①分析比较实验序号_____中的相关数据和实验现象，可得出的初步结论是：电压相同，通过不同导体的电流不同．分析数据还可以知道：三个导体中，导体_____对电流的阻碍作用最大（选填“A”、“B”或“C”）．

②小王进一步分析了表格中的数据，得出同一导体，电流与电压的比值是一定值；不同导体，电流与电压的比值不同．

小海在小王的基础上，将电流与电压的比值I/U定义为一个新的物理量．分析表格中的数据可知，该物理量的数值越大，导体对电流的阻碍作用越_____（选填“大”或“小”）．若将新物理量取名为“电导”，符号取为“G”，则电流与电压的关系式可以写作：

I＝_____．（用“G”和“U”表示）

③如果将两个导体串联，它们的电导分别为G1和G2，等效替代它们的总电导为G，请推导总电导与两个串联导体电导的关系式．_____（需要写出推导的过程）

六、计算题

31．如图甲所示电路中，R1、R2串联在电路中，电流和R1、R2两端的电压如图乙所示，电压表示数为4V，求：

（1）R1、R2的值为多少？

（2）电源电压U为多少？

32．如图所示的电路中，电源两端电压不变，电阻R1的阻值为10Ω．闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A．求：

（）通过电阻R1的电流I1；

（）电源两端电压U；

（）电阻R2的阻值．

33．某体育运动中心为了研究蹦床运动员的训练情况，在蹦床上接入压力传感器，压力传感器所在电路如图甲。已知某运动员质量为50kg，某次从距离蹦床一定高度处跳下的过程中，研究得到电路中两个电压表读数与电路中电流之间的关系如图乙所示，压力传感器的电阻与所受压力之间关系如图丙。试计算：

（1）定值电阻R1的阻值。

（2）电源电压和定值电阻R2的阻值。

（3）当电路中电流达到最大时，运动员受到的合力为多少N？

参考答案

17．并    增大    18．220    火    断开    19．串联    越小

20．变小    变大    21．能    1.3    22．500    140

23．

水流入底座使电路发生短路， 导致电路的电阻很小.根据欧姆定律，I=U/R, 电路的电阻很小，而家庭电路两端电压一定，造成电路中电流过大，导致房间的总开关跳闸了。

24．25．

26．右    3    电压    反比

27．小    1.1    粗细（或横截面积）    b、d    长    小    电压    1.25

28．    10    4298

29．断开    最左端    不变    不变

当电阻一定时，电流与电压成正比    l

30．1、4、7或2、5、8或3、6、9    C    小    GU    1/G＝1/G1+1/G2

31．    （1）20Ω  10Ω （2）6V

，；；

32．    (1)1.2A；(2)12V；(3)15Ω

(1)因并联电路中干路电流等于支路电流之和，所以通过R1的电流：I1=I-I2=2A-0.8A=1.2A；

(2)由于并联电各支路两端的电压相等，电源电压：U= U1=I1R1=1.2A×10Ω=12V；

(3)由并联电路电压的规律可知R2两端的电压U2=U1=12V；

电阻R2的阻值R2=＝15Ω

33．(1)1Ω；(2)12V；1Ω；(3)300N

R1；

U=10V+1A×R2 ①

U=4V+4A×R2 ②

联立①②可得：电源电压U=12V，定值电阻的阻值：R2=2Ω；

由图象可得：Imax=4A，由图丙可得弹簧对运动员的弹力：F弹为，

所受合力：F=F弹-G=F弹-mg=800N-50kg×10N/kg=300N
