单元检测第四章 多彩的光—沪科版中考物理一轮复习同步练习

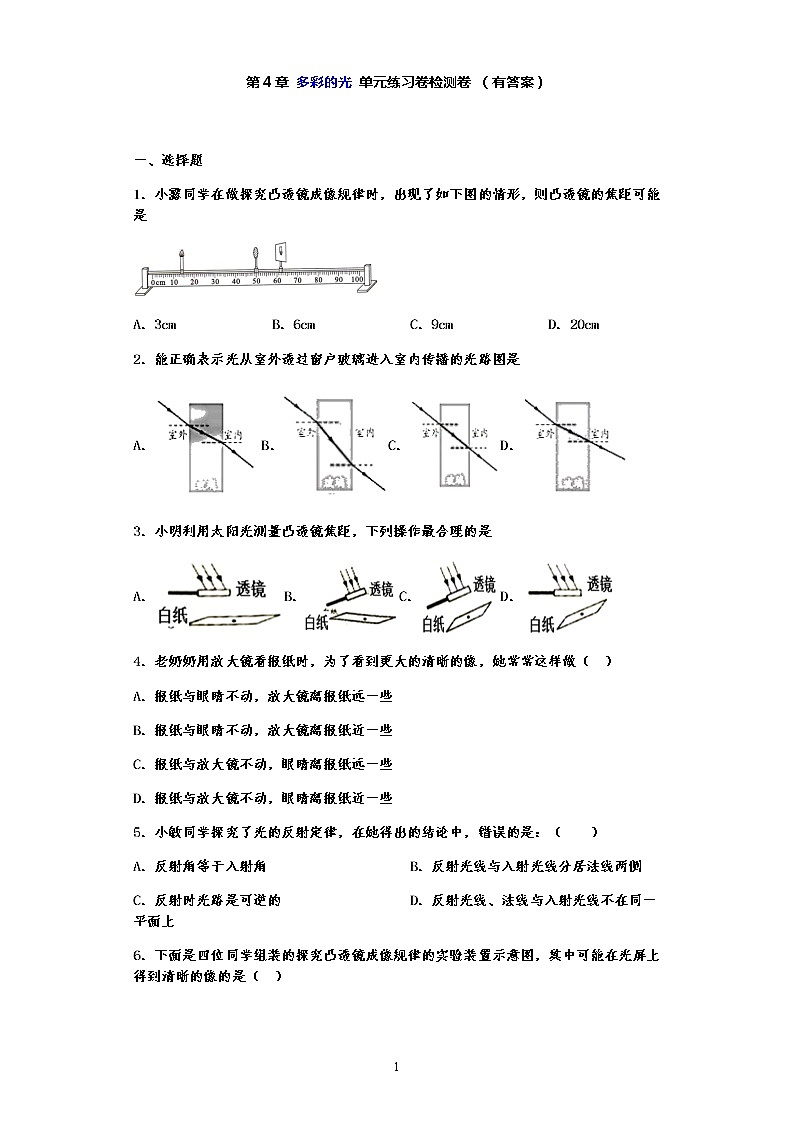

第4章 多彩的光 单元练习卷检测卷 （有答案）

一、选择题

1．小露同学在做探究凸透镜成像规律时，出现了如下图的情形，则凸透镜的焦距可能是

A．3cm B．6cm C．9cm D．20cm

2．能正确表示光从室外透过窗户玻璃进入室内传播的光路图是

A．B．C．D．

3．小明利用太阳光测量凸透镜焦距，下列操作最合理的是

A．B．C．D．

4．老奶奶用放大镜看报纸时，为了看到更大的清晰的像，她常常这样做（  ）

A．报纸与眼睛不动，放大镜离报纸远一些

B．报纸与眼睛不动，放大镜离报纸近一些

C．报纸与放大镜不动，眼睛离报纸远一些

D．报纸与放大镜不动，眼睛离报纸近一些

5．小敏同学探究了光的反射定律，在她得出的结论中，错误的是：（　　）

A．反射角等于入射角 B．反射光线与入射光线分居法线两侧

C．反射时光路是可逆的 D．反射光线、法线与入射光线不在同一平面上

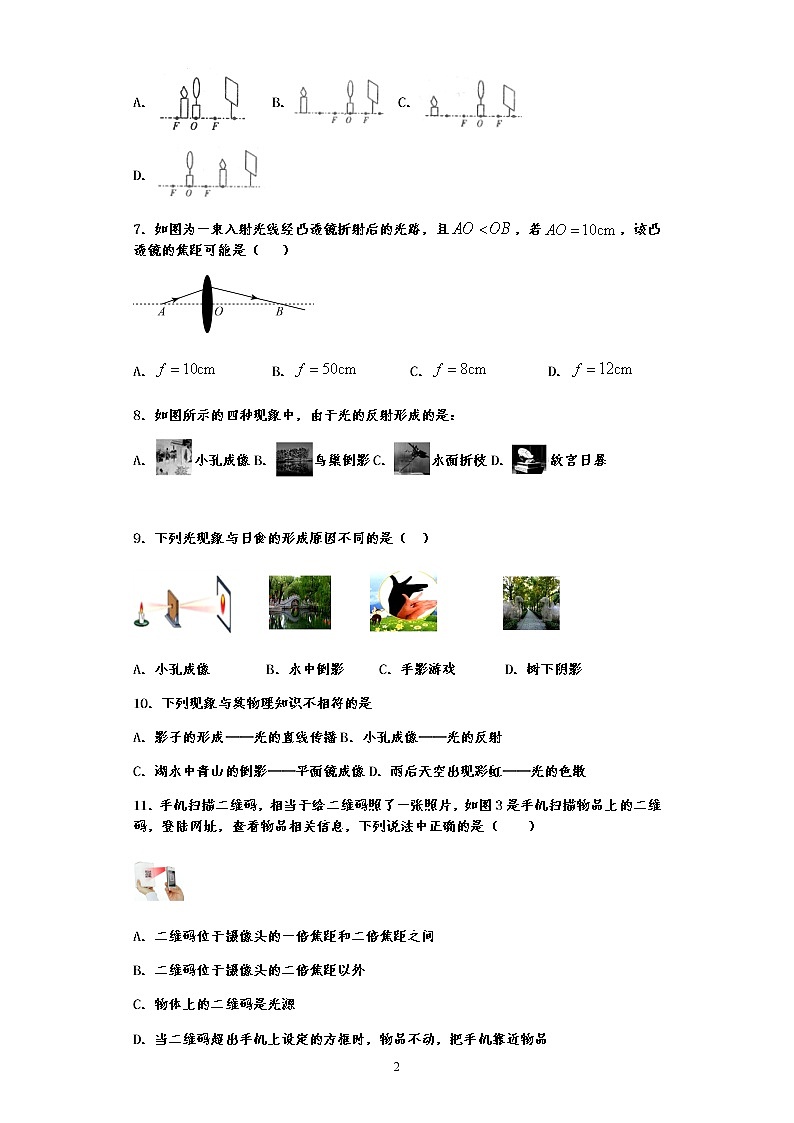

6．下面是四位同学组装的探究凸透镜成像规律的实验装置示意图，其中可能在光屏上得到清晰的像的是（  ）

A． B．C．D．

7．如图为一束入射光线经凸透镜折射后的光路，且，若，该凸透镜的焦距可能是（   ）

A． B． C． D．

8．如图所示的四种现象中，由于光的反射形成的是：

A．小孔成像B．鸟巢倒影C．水面折枝D．故宫日晷

9．下列光现象与日食的形成原因不同的是（  ）

A．小孔成像        B．水中倒影     C．手影游戏       D．树下阴影

10．下列现象与其物理知识不相符的是

A．影子的形成——光的直线传播B．小孔成像——光的反射

C．湖水中青山的倒影——平面镜成像D．雨后天空出现彩虹——光的色散

11．手机扫描二维码，相当于给二维码照了一张照片，如图3是手机扫描物品上的二维码，登陆网址，查看物品相关信息，下列说法中正确的是（    ）

A．二维码位于摄像头的一倍焦距和二倍焦距之间

B．二维码位于摄像头的二倍焦距以外

C．物体上的二维码是光源

D．当二维码超出手机上设定的方框时，物品不动，把手机靠近物品

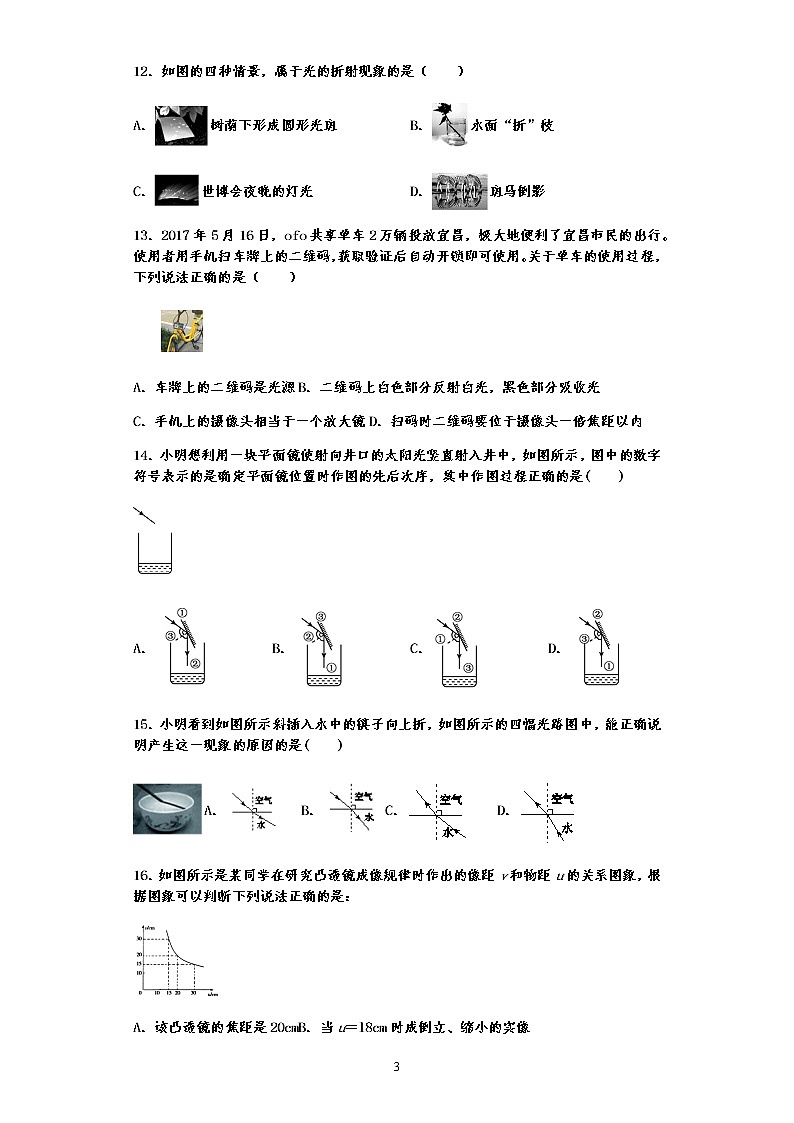

12．如图的四种情景，属于光的折射现象的是（　　）

A．树荫下形成圆形光斑 B．水面“折”枝

C．世博会夜晚的灯光 D．斑马倒影

13．2017年5月16日，ofo共享单车2万辆投放宜昌，极大地便利了宜昌市民的出行。使用者用手机扫车牌上的二维码，获取验证后自动开锁即可使用。关于单车的使用过程，下列说法正确的是（　　）

A．车牌上的二维码是光源B．二维码上白色部分反射白光，黑色部分吸收光

C．手机上的摄像头相当于一个放大镜D．扫码时二维码要位于摄像头一倍焦距以内

14．小明想利用一块平面镜使射向井口的太阳光竖直射入井中，如图所示，图中的数字符号表示的是确定平面镜位置时作图的先后次序，其中作图过程正确的是(　　)

A． B． C． D．

15．小明看到如图所示斜插入水中的筷子向上折，如图所示的四幅光路图中，能正确说明产生这一现象的原因的是(　　)

A． B． C． D．

16．如图所示是某同学在研究凸透镜成像规律时作出的像距v和物距u的关系图象，根据图象可以判断下列说法正确的是：

A．该凸透镜的焦距是20cmB．当u＝l8cm时成倒立、缩小的实像

C．当u＝8cm时，该凸透镜的成像特点与照相机的工作原理相同

D．物距u从15cm增大到30cm的过程中，光屏上成的像逐渐变小

二、填空题

17．如图所示为一款多功能“魔镜”，它可以像平面镜一样作为梳妆镜，如果图中的小馨距离“魔镜”0.5m，则镜中小馨的像距离“魔镜”_____m，在她远离“魔镜”的过程中，她的像的大小将_____；“魔镜”又可以作为显示屏，显示屏上的彩色影像由红、_____、蓝三种色光混合而成

18．近期流行的“自拍神器”给旅行者自拍带来方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以_____物距，减小人像的大小，从而_____取景范围，取得更好的拍摄效果．（均选填“增大”或“减小”）

19．如图为小红看远处物体时，眼球成像情况的示意图．由图可知，小红是________（选填“近视眼”或“远视眼”），为了能正常学习和生活，需要佩戴________（选填“凸透镜”或“凹透镜”）．

20．从岸上看清澈池塘的深度比实际的要_____（填“深”或“浅”），这是由于光的_____造成的，所以我们不能贸然独自下水，以免发生溺水事故。

21．如图甲是一款具有摄像功能的手机，摄像头的镜头相当于一个________镜，图中乙、丙是用这款手机先后拍下同一小车的两张照片(设摄像头焦距不变)，拍摄第二张比拍摄第一张摄像头离小车________(填“远”或“近”)些．两次拍摄时，摄像头离小车的距离都满足____________________ (填与焦距之间的关系)。

22．将一玩具鹦鹉（如图甲）紧靠凸透镜，然后逐渐远离的过程中，通过凸透镜观察到三个不同的像（如图乙），则三个像中_______是实像，_______是虚像．三个像出现的先后顺序是_______．

三、简答题

23．为了让影院里的不同位置都有良好的观影效果，电影院通常选用粗糙的白布作为投影布。请你根据所学知识解释其中的奥秘。

四、作图题

24．在图中，作出物体AB在平面镜中所成的像。

25．请完成图中光线经凸透镜折射的光路。

26．如图所示，已知光线在水面反射的光线OB，O为入射点，请作出其入射光线和进入水中的折射光线。

27．根据下图中的入射光线或折射光线，画出相应的折射光线或入射光线。

28．如图，一条光线射向半圆形玻璃砖（O为圆心），根据光的折射规律画出这条光束经过两个界面折射的大致光路图。

五、实验题

29．“探究光的反射规律”的实验装置如图甲所示，平面镜放在水平桌面上，标有刻度(图中未画出)的白色纸板ABCD。能绕垂直于CD的ON轴翻转，在纸板上安装一支可在纸板平面内自由移动的激光笔。

(1)实验前，应将纸板______放置平面镜上；移动激光笔，使入射光束绕入射点O沿逆时针方向转动，可观察到反射光束沿_____时针方向转动；

(2)移动激光笔，使入射角为45°，测得反射角也为45°，由此就得出“光反射时，反射角等于入射角”的结论你认为有何不妥之处？_________；

(3)如图乙所示，将纸板右半部分绕ON向后翻转任意角度，发现纸板上均无反射光束呈现此现象说明了：__________；

(4)在图甲中，若将纸板(连同激光笔)绕CD向后倾斜，此时反射光束____________。

A．仍在纸板上呈现    B．被纸板挡住    C．在纸板前方

30．在“初识光的折射现象”和“探究光的折射特点”实验中

（1）如图甲,小明将一束激光射至P点,形成一个光斑,向水槽内慢慢注水,水槽底部光斑的位置将____(向左移动/向右移动/不动),这说明光从空气斜射入水中时,传播方向____(会/不会)发生偏折.实验中光在空气中的传播路径并不清晰,为解决此问题,他在水面上方喷了一些____

（2）如图乙,小明继续探究“光从空气射入水中时的折射特点”,他使用可折转的光屏,是为了研究折射光线、入射光线和法线是否____.如图丙,他将光沿着AO方向射向水面上的O点,光在水中沿着OB方向射出,调整激光笔使入射光逐步偏向法线,折射光也逐步偏向法线,说明光从空气斜射入水中时,入射角减小,折射角随之____(增大/减小/不变).当光沿着NO方向射入时会沿ON′方向射出,此时折射角为____度

31．如图是“探究凸透镜成像的规律”实验装置，小明通过实验得到了如表所示的实验数据，请回答下列问题：

（1）根据表可知凸透镜的焦距f＝_____cm。

（2）当u＝25cm时，像距v应该在_____（选填“15﹣16”、“16﹣17”、“17﹣18“、“18﹣19”或“19﹣20”）cm范围内；当u＝60cm时，光屏上成_____（选填“放大”或“缩小”）的像，此种成像原理可以制成什么光学仪器？_____（选填“照相机”或“投影仪“）；此时，用遮光板遮住LED光源的一部分，光屏上的像相比原来的像会_____（选填“变暗”“缩小”或“不完整”）。

（3）LED光源的高度h＝10cm，小明经过认真测量，得到像高h′与物距u的数据，如图2所示，请在图中画出h′与u的关系图象。

32．利用图甲装置探究“平面镜成像的特点”：在水平桌面上铺一张白纸，再将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，再拿一支外形完全相同但不点燃的蜡烛B竖立在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合．

（1）把光屏放在玻璃板后，无论如何移动，都不能承接到蜡烛A的像，说明平面镜所成的像是_____像．

（2）图乙是小强某次测量蜡烛A到平面镜的距离L为_____cm；将蜡烛靠近玻璃板，像的大小将_____．（选填“变大”、“变小”或“不变”）

（3）若将玻璃板向左倾斜，如图丙所示，观察到蜡烛A的像的大致位置在图中的_____（选填“①”或“②”）处．

33．小明用如图所示装置探究“凸透镜成像的规律”，已知凸透镜焦距为10cm。

（1）小明将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整它们的高度，使烛焰、凸透镜和光屏三者的中心大致在_____

（2）蜡烛、光屏和凸透镜在光具座上的位置如图所示，光屏上成清晰的像（像未画出），该像为倒立、_____（填“放大”或“缩小”）的实像，生活中的_____（填“照相机”、“投影仪”或“放大镜”）利用了这个成像原理。

（3）保持蜡烛与光屏在光具座上的位置不动，应将凸透镜移到光具座_____cm刻度线处，光屏上会再次出现清晰倒立、_____（填“放大”或“缩小”）的实像。

（4）将凸透镜重新移回到如图所示位置，在光具座70cm刻度线处又放置一个相同的凸透镜，取走光屏。在这两个凸透镜右侧通过透镜也可以观察到蜡烛所成的像，生活中的_____（填“显微镜”或“望远镜”）利用了这个成像原理。

34．小华同学做了下列两个探究实验：

（实验一）在“探究光的反射规律”实验中

（1）如图甲所示为实验装置图。让一束光线EO贴着纸板射到平面镜上，在纸板上会看到反射光线OF．将纸板向后折，此时在纸板上看不到反射光线，如图乙所示，此现象说明：_____。

（2）在图甲中，如果让光线逆着OF的方向射到平面镜上，会看到反射光线沿着OE方向射出，此现象说明：_____。

（实验二）“探究凸透镜成像规律”的实验时，所使用的凸透镜焦距是15cm。

（3）如图乙所示，当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，光屏应在_____（选填“A”、“B”或“C”）区域内左右移动，才能在光屏上得到清晰的像，_____是根据这一原理制成的。（选填“照相机”、“显微镜”或“投影仪”）

六、计算题

35．小明想估测出雷电发生处离他的位置有多远。当他看到闪电的同时开始计时，经3s听到雷声（声音在空气中的传播速度为340m/s）。

(1) 求雷电发生处离小明的距离。

(2) 请说明为什么打雷时先看到闪电才听到雷声。

36．身高1.70m的李洋同学面向穿衣镜，站在镜前1m处，问：

（1）镜中的像与他相距多少m？

（2）若他再远离穿衣镜0.5m，镜中的像距离他多少m？

（3）如果他以1m/s的速度靠近穿衣镜，以他的像为参照物，则他靠近穿衣镜的速度是多少m/s？

参考答案

1．C

2．A

3．C

4．A

5．D

6．B

7．C

8．B

9．B

10．B

11．B

12．B

13．B

14．B

15．D

16．D

17．0.5    不变    绿

18．增大    增大

19．近视眼    凹透镜

20．浅    折射

21．凸透    近    大于2f

22．①    ②③    ②③①

23．电影投影布是用粗糙白布制成的，是为了让光线射到上面发生漫反射，让各个地方的人都能看到画面；选择白色，是因为白色的投影布能反射各种颜色的光，故不同位置的观众都可以看到色彩正常的画面。

24．25．26．

27．28．

29．竖直（垂直）    顺    一次实验得到的结论具有偶然性    反射光线、入射光线和法线在同一平面内    C

30．向左移动    会    烟雾（或水雾，合理即可）    在同一平面    减小    0

31．10    16﹣17    缩小    照相机    变暗

32．虚    3.50    不变    ②

33．同一高度    缩小    照相机    35    放大    望远镜

34．反射光线、入射光线、法线在同一平面内    光反射时，光路可逆    B    照相机

35．(1)1020m；(2)打雷时雷声和闪电是同时发生的，声音的传播速度是340米/秒，光的传播速度是3×108 米/秒，由于光速比声速快，所以，我们先看到闪电后听到雷声。

36．（1）2m；（2）3m；（3）2m/s；
