2019中考物理电和磁真题分类汇编填空题1 磁场、电动机及相关应用 （共28题，有答案）

2019中考物理电和磁真题分类汇编填空题1 磁场、电动机及相关应用 （共28题，有答案）

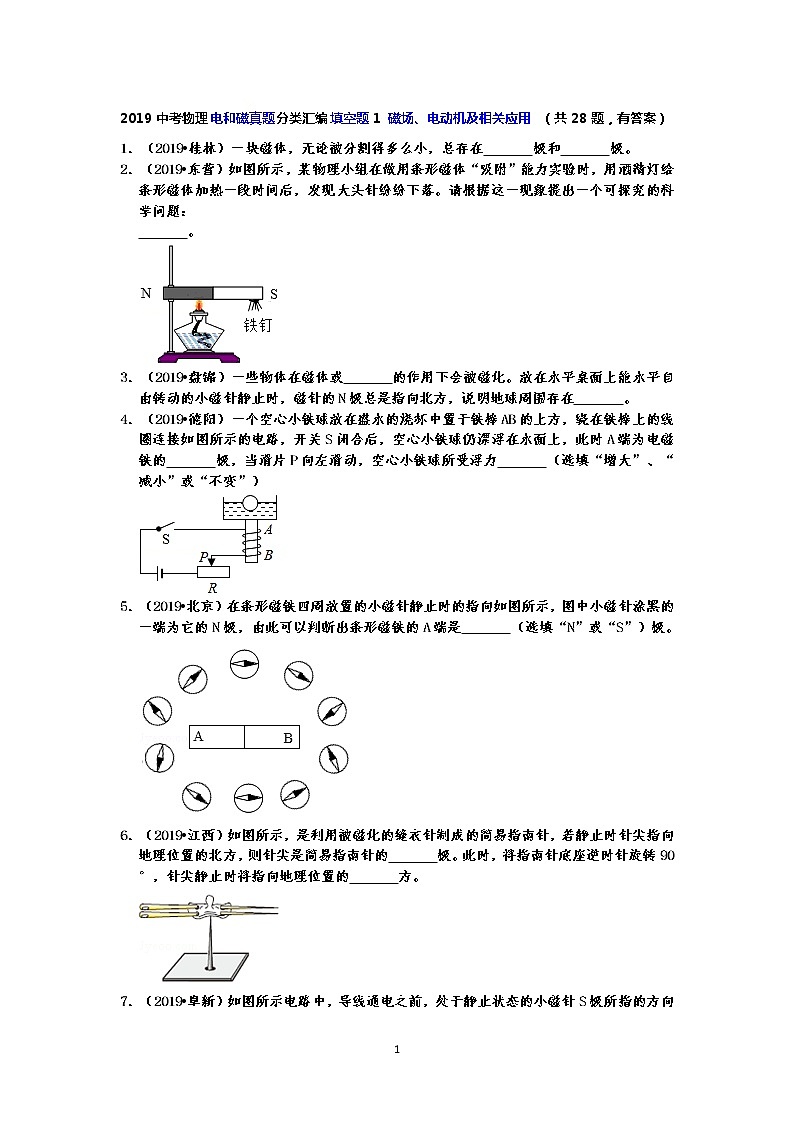

1．（2019•桂林）一块磁体，无论被分割得多么小，总存在　   　极和　   　极。

2．（2019•东营）如图所示，某物理小组在做用条形磁体“吸附”能力实验时，用酒精灯给条形磁体加热一段时间后，发现大头针纷纷下落。请根据这一现象提出一个可探究的科学问题：

　   　。

3．（2019•盘锦）一些物体在磁体或　   　的作用下会被磁化。放在水平桌面上能水平自由转动的小磁针静止时，磁针的N极总是指向北方，说明地球周围存在　   　。

4．（2019•德阳）一个空心小铁球放在盛水的烧杯中置于铁棒AB的上方，绕在铁棒上的线圈连接如图所示的电路，开关S闭合后，空心小铁球仍漂浮在水面上，此时A端为电磁铁的　   　极，当滑片P向左滑动，空心小铁球所受浮力　   　（选填“增大”、“减小”或“不变”）

5．（2019•北京）在条形磁铁四周放置的小磁针静止时的指向如图所示，图中小磁针涂黑的一端为它的N极，由此可以判断出条形磁铁的A端是　   　（选填“N”或“S”）极。

6．（2019•江西）如图所示，是利用被磁化的缝衣针制成的简易指南针，若静止时针尖指向地理位置的北方，则针尖是简易指南针的　   　极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的　   　方。

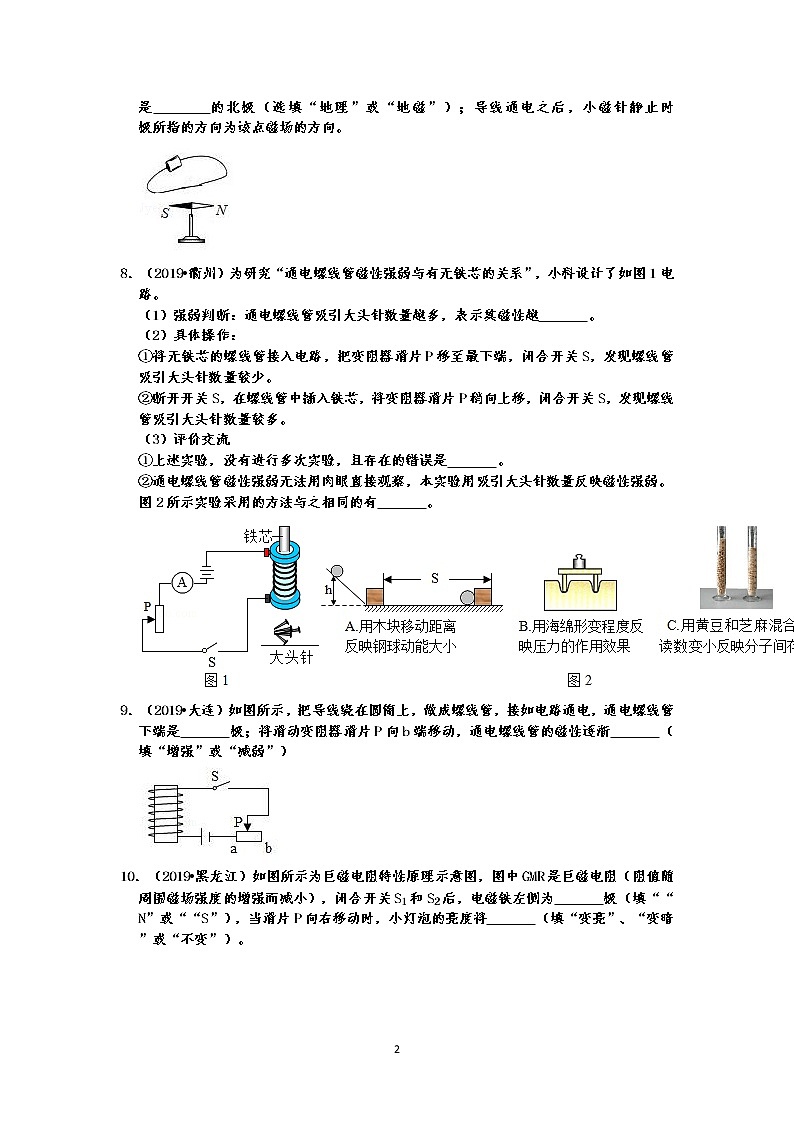

7．（2019•阜新）如图所示电路中，导线通电之前，处于静止状态的小磁针S极所指的方向是　   　的北极（选填“地理”或“地磁”）；导线通电之后，小磁针静止时　   　极所指的方向为该点磁场的方向。

8．（2019•衢州）为研究“通电螺线管磁性强弱与有无铁芯的关系”，小科设计了如图1电路。

（1）强弱判断：通电螺线管吸引大头针数量越多，表示其磁性越　   　。

（2）具体操作：

①将无铁芯的螺线管接入电路，把变阻器滑片P移至最下端，闭合开关S，发现螺线管吸引大头针数量较少。

②断开开关S，在螺线管中插入铁芯，将变阻器滑片P稍向上移，闭合开关S，发现螺线管吸引大头针数量较多。

（3）评价交流

①上述实验，没有进行多次实验，且存在的错误是　   　。

②通电螺线管磁性强弱无法用肉眼直接观察，本实验用吸引大头针数量反映磁性强弱。

图2所示实验采用的方法与之相同的有　   　。

9．（2019•大连）如图所示，把导线绕在圆筒上，做成螺线管，接如电路通电，通电螺线管下端是　   　极；将滑动变阻器滑片P向b端移动，通电螺线管的磁性逐渐　   　（填“增强”或“减弱”）

10．（2019•黑龙江）如图所示为巨磁电阻特性原理示意图，图中GMR是巨磁电阻（阻值随周围磁场强度的增强而减小），闭合开关S1和S2后，电磁铁左侧为　   　极（填““N”或““S”），当滑片P向右移动时，小灯泡的亮度将　   　（填“变亮”、“变暗”或“不变”）。

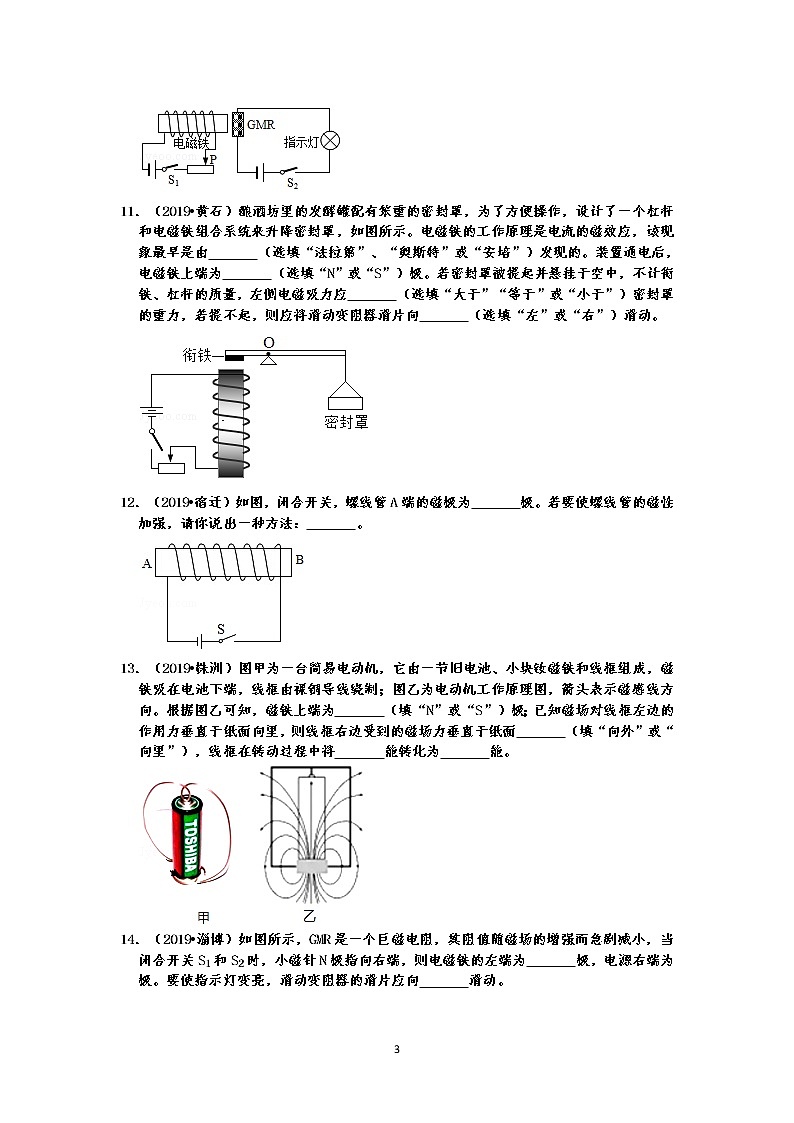

11．（2019•黄石）酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。电磁铁的工作原理是电流的磁效应，该现象最早是由　   　（选填“法拉第”、“奥斯特”或“安培”）发现的。装置通电后，电磁铁上端为　   　（选填“N”或“S”）极。若密封罩被提起并悬挂于空中，不计衔铁、杠杆的质量，左侧电磁吸力应　   　（选填“大于”“等于”或“小于”）密封罩的重力，若提不起，则应将滑动变阻器滑片向　   　（选填“左”或“右”）滑动。

12．（2019•宿迁）如图，闭合开关，螺线管A端的磁极为　   　极。若要使螺线管的磁性加强，请你说出一种方法：　   　。

13．（2019•株洲）图甲为一台简易电动机，它由一节旧电池、小块钕磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。根据图乙可知，磁铁上端为　   　（填“N”或“S”）极；已知磁场对线框左边的作用力垂直于纸面向里，则线框右边受到的磁场力垂直于纸面　   　（填“向外”或“向里”），线框在转动过程中将　   　能转化为　   　能。

14．（2019•淄博）如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1和S2时，小磁针N极指向右端，则电磁铁的左端为　   　极，电源右端为　   　极。要使指示灯变亮，滑动变阻器的滑片应向　   　滑动。

15．（2019•达州）如图是研究电磁铁磁性的电路图，则电磁铁的S极为　   　（选填“A”或“B”）端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变　   　（选填“强”或“弱”）。

16．（2019•济宁）如图所示，当开关闭合后，螺线管上方的小磁针静止在图示位置，则小磁针的右侧为　   　极；关于通电螺线管磁场的方向，小明通过实验得出的结论是：通电螺线管的极性跟导线的环绕方向有关。请对此结论作出评价：　   　。

17．（2019•成都）如图所示，用细线悬挂的磁体AB，磁极未知，当闭合电路开关S后，磁体的B端与通电螺线管左端相互排斥，则B端是磁体的　   　极，断开开关S，磁体静止时，B端会指向地理的　   　（选填“北方”或南方”）。

18．（2019•长春）如图所示，闭合开关S，小磁针静止时N极指向　   　（选填“左”或“右”）。向左移动滑动变阻器的滑片，螺线管的磁性　   　（选填“增强”或“减弱”）。

19．（2019•铁岭）2019年5月23日，我国首辆速度可达600km/h的高速磁浮试验车在青岛下线，实现了高速磁浮技术领域的重大突破。磁浮列车中的电磁铁是利用电流的　   　效应工作的。该车采用使接触面分离的方法来　   　（填“增大”或“减小”）摩擦力，可使其行驶速度远远大于普通列车。列车高速行驶时，车窗外的空气流速　   　，压强小。

20．（2019•葫芦岛）如图所示是自动扶梯的原理图。当电梯上无人时，压敏电阻R的阻值较大，电磁铁的磁性　   　（填“较强”或“较弱”），电磁继电器的动触点与　   　（填“上面”或“下面”）的静触点接触，电梯运行缓慢。当人走上电梯时，电磁继电器的动触点与另一个静触点接触，电梯运行速度变大。图中画出了某一时刻线圈中的电流方向；可以判断电磁铁的上端是　   　（填“N”或“S”）极。

21．（2019•黄冈）如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时，光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值　   　，电路中的电流增大，电磁铁的磁性　   　，在衔铁的作用下，开启自动除尘模式。若图中a、b一个是除尘器，一个是指示灯，则　   　是除尘器。

22．（2019•泰州）如图为某电磁继电器的工作原理图，开关S闭合时，电磁铁　   　（有/无）磁性，　   　（电灯/电铃）通电工作。

23．（2019•天水）如图所示的电路，开关S接到a后，电磁铁左端为　   　极，小磁针静止时，A端是　   　极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性　   　（选填“增强”、“不变”或“减弱”）。

24．（2019•徐州）两个磁体之间有力的作用，同名磁极相　   　；通电导线能使小磁针发生偏转，这是因为通电导线周围存在　   　；如图所示，把通电导线放在两个磁极中间，磁极对导线的力垂直指向纸里，如果导线中电流方向相反，则磁极对导线的力垂直指向　   　（填“纸里”或“纸外”）。

25．（2019•东莞市）如图所示，闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到　   　的作用，若只将电源的正、负极对调，则导体棒ab将向　   　运动 （选填“”左”或“右”）若只将蹄形磁铁的N、S极对调，则导体棒ab将向　   　运动（选填“左”或“右”）。

26．（2019•安顺）如甲、乙两图所示，能说明电动机工作原理的是图　   　，如图丙所示，在电磁铁正上方用弹簧挂着一条形磁铁，当开关S闭合后，在渐片P由b端向a端滑动过程中，弹簧长度　   　（选填“变长”或“缩短”）。

27．（2019•广安）抽油烟机的核心部件是电动机，图中与电动机的工作原理相同的是　   　图（选填“甲”或“乙”）；抽油烟机工作时是利用气体流速大，压强　   　的原理把油烟抽到室外。

28．（2019•鞍山）直流电动机工作时，将　   　能转化为　   　能。能使直流电动机线圈刚转过平衡位置就自动改变线圈中电流方向的装置是　   　。

参考答案

1．南（S）；北（N）； 2．磁体磁性强弱与温度是否有关； 3．电流；地磁场； 4．S（南）；增大； 5．N； 6．N；北； 7．地磁；N； 8．强；没有控制电流大小相同；AB； 9．S；减弱； 10．N；变暗； 11．奥斯特；N；大于；左； 12．N；增大电流； 13．N；向外；电；机械； 14．N；正；左； 15．A；弱； 16．S；不正确，实验时，当观察到当电流反向时，小磁针磁极的指向发生改变现象时，表明通电螺线管的磁场方向与电流方向有关，与绕线方向无关； 17．N；北方； 18．左；增强； 19．磁；减小；大； 20．较弱；上面；N； 21．减小；增强；b； 22．有；电灯； 23．N；N；减弱； 24．斥；磁场；纸外； 25．力；左；左； 26．乙；变长； 27．乙；小； 28．电；机械；换向器；
