2020年中考物理人教版专题复习：磁与电综合练习

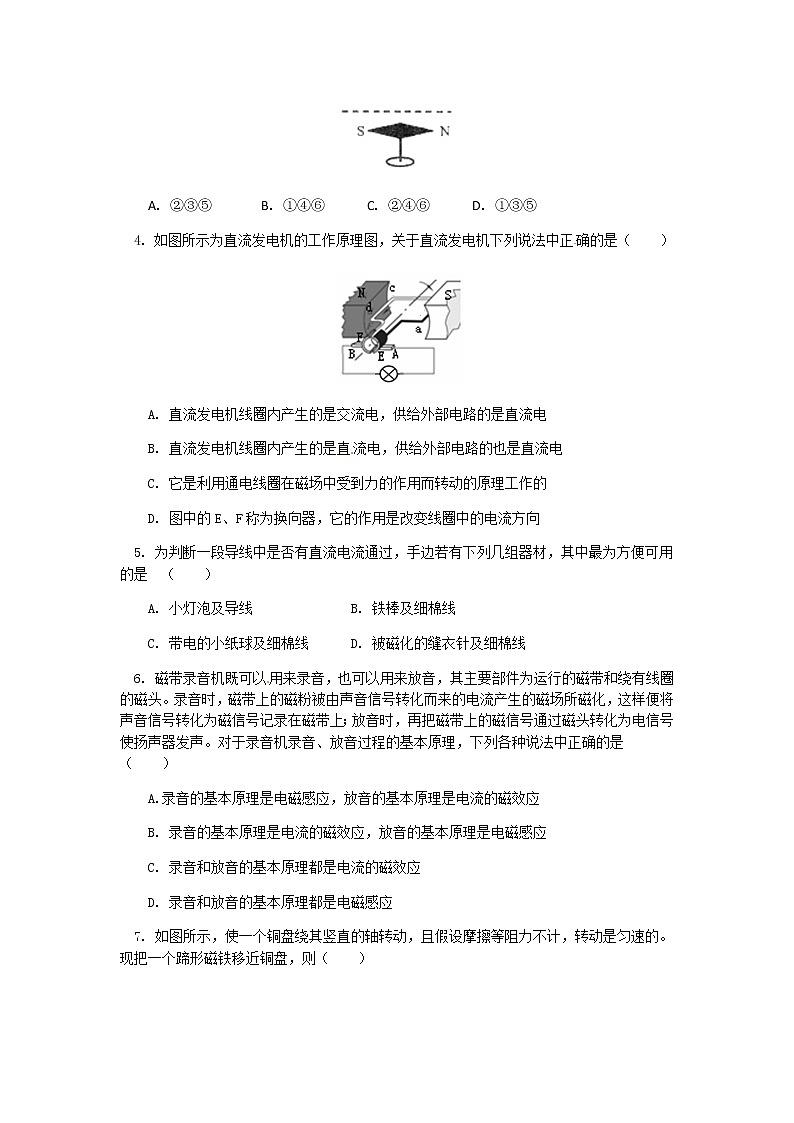

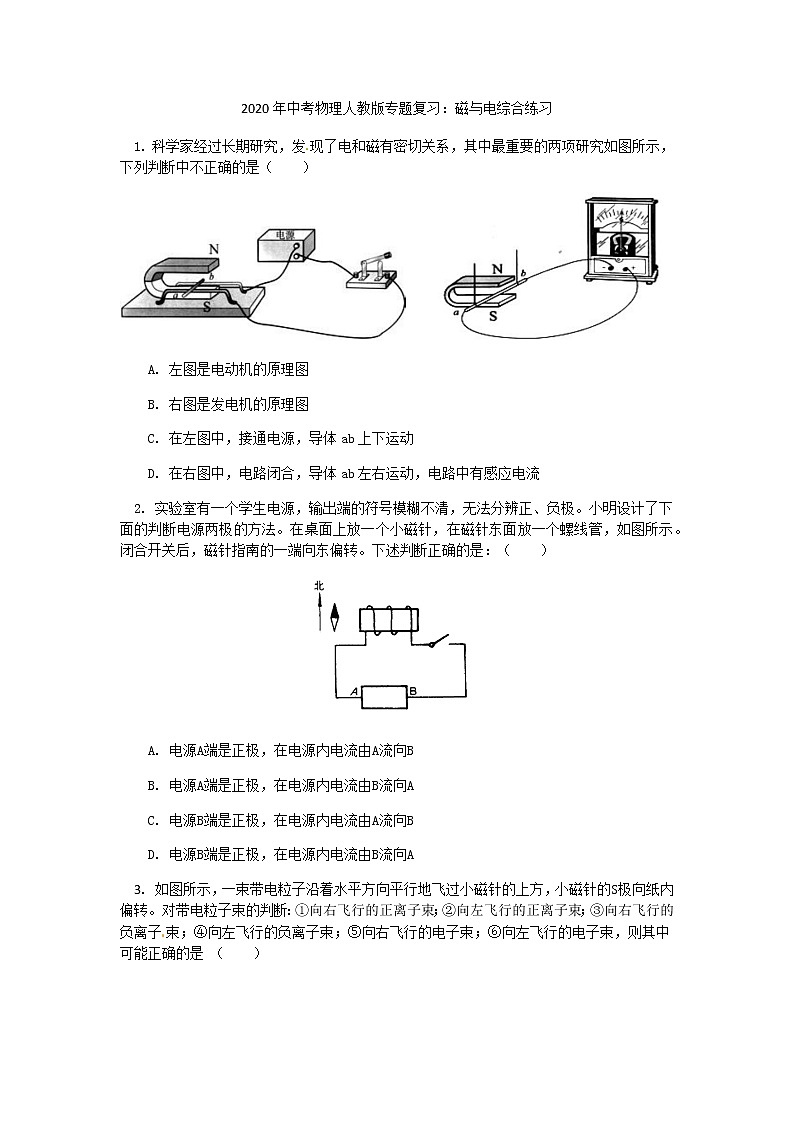

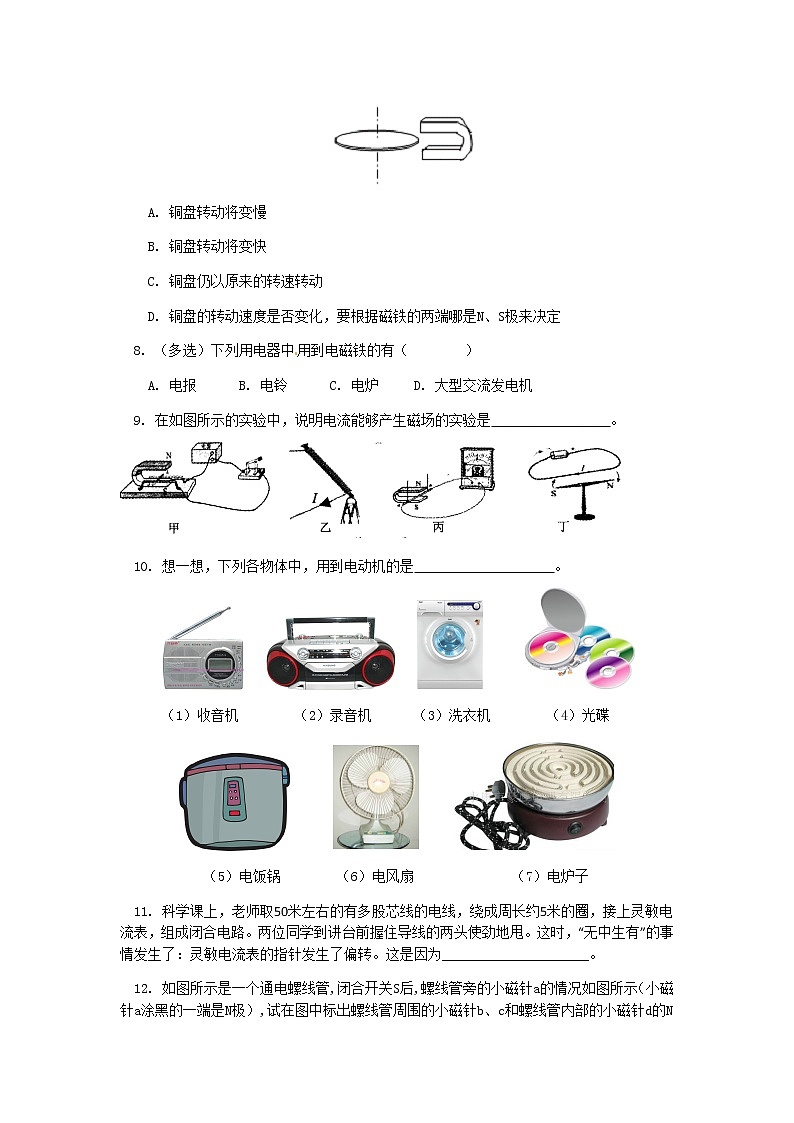

2020年中考物理人教版专题复习：磁与电综合练习1. 科学家经过长期研究，发现了电和磁有密切关系，其中最重要的两项研究如图所示，下列判断中不正确的是（    ）    A. 左图是电动机的原理图B. 右图是发电机的原理图C. 在左图中，接通电源，导体ab上下运动D. 在右图中，电路闭合，导体ab左右运动，电路中有感应电流2. 实验室有一个学生电源，输出端的符号模糊不清，无法分辨正、负极。小明设计了下面的判断电源两极的方法。在桌面上放一个小磁针，在磁针东面放一个螺线管，如图所示。闭合开关后，磁针指南的一端向东偏转。下述判断正确的是：（    ）A. 电源A端是正极，在电源内电流由A流向BB. 电源A端是正极，在电源内电流由B流向AC. 电源B端是正极，在电源内电流由A流向BD. 电源B端是正极，在电源内电流由B流向A3. 如图所示，一束带电粒子沿着水平方向平行地飞过小磁针的上方，小磁针的S极向纸内偏转。对带电粒子束的判断：①向右飞行的正离子束；②向左飞行的正离子束；③向右飞行的负离子束；④向左飞行的负离子束；⑤向右飞行的电子束；⑥向左飞行的电子束，则其中可能正确的是 （    ）A. ②③⑤       B. ①④⑥      C. ②④⑥      D. ①③⑤4. 如图所示为直流发电机的工作原理图，关于直流发电机下列说法中正确的是（    ）A. 直流发电机线圈内产生的是交流电，供给外部电路的是直流电B. 直流发电机线圈内产生的是直流电，供给外部电路的也是直流电C. 它是利用通电线圈在磁场中受到力的作用而转动的原理工作的D. 图中的E、F称为换向器，它的作用是改变线圈中的电流方向5. 为判断一段导线中是否有直流电流通过，手边若有下列几组器材，其中最为方便可用的是  （    ）A. 小灯泡及导线           B. 铁棒及细棉线 C. 带电的小纸球及细棉线      D. 被磁化的缝衣针及细棉线6. 磁带录音机既可以用来录音，也可以用来放音，其主要部件为运行的磁带和绕有线圈的磁头。录音时，磁带上的磁粉被由声音信号转化而来的电流产生的磁场所磁化，这样便将声音信号转化为磁信号记录在磁带上；放音时，再把磁带上的磁信号通过磁头转化为电信号使扬声器发声。对于录音机录音、放音过程的基本原理，下列各种说法中正确的是（    ）A.录音的基本原理是电磁感应，放音的基本原理是电流的磁效应B. 录音的基本原理是电流的磁效应，放音的基本原理是电磁感应C. 录音和放音的基本原理都是电流的磁效应D. 录音和放音的基本原理都是电磁感应7. 如图所示，使一个铜盘绕其竖直的轴转动，且假设摩擦等阻力不计，转动是匀速的。现把一个蹄形磁铁移近铜盘，则（    ）A. 铜盘转动将变慢 B. 铜盘转动将变快C. 铜盘仍以原来的转速转动D. 铜盘的转动速度是否变化，要根据磁铁的两端哪是N、S极来决定8. （多选）下列用电器中用到电磁铁的有（        ）A. 电报      B. 电铃      C. 电炉     D. 大型交流发电机9. 在如图所示的实验中，说明电流能够产生磁场的实验是  ____       __  。10. 想一想，下列各物体中，用到电动机的是                    。            （1）收音机        （2）录音机      （3）洗衣机        （4）光碟           （5）电饭锅        （6）电风扇              （7）电炉子11. 科学课上，老师取50米左右的有多股芯线的电线，绕成周长约5米的圈，接上灵敏电流表，组成闭合电路。两位同学到讲台前握住导线的两头使劲地甩。这时，“无中生有”的事情发生了：灵敏电流表的指针发生了偏转。这是因为_____________________。12. 如图所示是一个通电螺线管,闭合开关S后,螺线管旁的小磁针a的情况如图所示（小磁针a涂黑的一端是N极）,试在图中标出螺线管周围的小磁针b、c和螺线管内部的小磁针d的N极和电源的“+”、“-”极。13. 同学们做实验的装置如图所示，闭合开关，先将导体ab水平向右移动，导体cd也随之运动起来。可知：实验装置左侧运用的原理是＿＿＿＿；实验装置右侧产生的现象在生活中的应用是＿＿＿＿（举一个实例）。14. 如图为我们实验室所用电流表的内部结构示意图。当接入电路，有电流通过线圈时，线圈带动指针偏转。该电流表的工作原理是__________________________。 15. 小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时又快了起来。小明根据所学的知识，画出如图所示的电路（R是一个压敏电阻）。小明分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变       ，衔铁与触点     （填“1”或“2”）接触，电动机的转速变           。16. 学校实验室开放时，同学们对手摇发电机非常感兴趣，他们想：发电机产生的感应电流大小跟哪些因素有关呢？于是他们开展了探究，以下是他们所用的发电机（如图）和实验记录表： 实验序号线圈转速线圈转向灯泡亮度1   2   3   （1）根据设计的空白表格可知，他们准备研究发电机产生的感应电流大小与_________和___________有关。（2）手摇发电机在发电时是将___________能转化为电能。（3）手摇发电机的工作原理是_____________________。17. 如图所示，是“探究导体在磁场中运动时产生感应电流的条件”实验装置。铜棒ab、电流表、开关组成闭合电路。（1）闭合开关后，使铜棒a b上下运动，电流表指针__________（填“能”或“不能”）发生偏转。（2）要使电流表指针发生偏转，铜棒ab应_______运动，这是一种_______现象，利用这一原理可制成____________________________________。（3）要使电流表指针偏转方向发生改变，可以采取两种方法。方法一：__________________________________________________________________方法二：__________________________________________________________________18. 东东和辰辰在学习“探究电动机为什么会转动”后，来到实验室又经历了一些科学探究过程。（1）验证磁场对电流的作用（如图甲所示）：将一白炽灯接通电源后，东东用一条形磁体靠近灯泡的玻璃罩，仔细观察灯丝，东东发现         ，该现象说明             。（2）如图乙所示是东东和辰辰制作的电动机模型。通电后，轻轻拨动线圈，他们发现电动机不转，下面是他们分析后得到的可能的原因，请你帮他们看一看，可能的是      。①线圈处于平衡位置；②接线柱接触不良；③磁铁的极性反了；④电池装反了；⑤转子受到的摩擦力太大了；⑥转子与定子之间的摩擦力太大；⑦电池太旧了；⑧磁铁的磁性不够强。（3）经过处理，通电后轻轻拨动线圈，他们发现电动机只转动了一周，就在某一位置附近晃动几下停下来了。他们分析现象得到：“某一位置”是指      ；如果想让电动机连续地转动下去，可以怎样改进？19. 小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器的下触点接触，上触点分离，警铃响。图甲中继电器的供电电压U1=3V，继电器线圈用漆包线绕成，其电阻R0为30Ω。当线圈中的电流大于等于50mA时，继电器的衔铁将被吸合，警铃响。图乙是热敏电阻的阻值随温度变化的图像。（1）由图乙可知，当环境温度为40℃时，热敏电阻阻值为     Ω。当环境温度升高时，热敏电阻阻值将        ，继电器的磁性将           （均选填“增大”、“减小”或“不变”）。（2）图甲中警铃的接线柱C应与接线柱        相连，指示灯的接线柱D应与接线柱       相连（均选填“A”或 “B”）。（3）图甲中线圈下端P的磁极是      极（选填“N”或“S”）。（4）请计算说明，环境温度在什么范围内时，警铃报警。       试题答案1. C  （解析：左图有电源提供电能，是将电能转化为其他形式能的装置，ab通电后受力会左右移动，这是电动机的原理图；右图靠适当地移动ab，使ab切割磁感应线电路中产生电流，这是发电机的原理图）2. C3. A4. A  （解析：随着直流发电机线圈的转动，切割磁感线的部分线圈，切割时的磁场方向会发生变化，所以电流方向会改变，产生的是交流电,供给外部电路的是直流电）5. D 6. B 7. A（解析：铜盘是导体，磁铁移近铜盘后，相当于导体在磁场中做切割磁感线运动，机械能转化为电能。机械能减小，所以转速变慢）8. ABD9. 乙、丁10. （2）（3）（6）11. 闭合回路的一部分导体切割地磁场的磁感线产生感应电流12. 答案如下图所示：（解析：在磁体的内部，磁感线是从S极到N极的，这样才能与外部的磁感线组成一个闭合的曲线。由磁感线的方向判定，螺线管内小磁针方向是左S右N——这是一个易错点）13. 电磁感应现象   电动机（电话听筒、扬声器）（提示：左侧是人使导体运动，消耗了人的机械能，相当于一个发电机；左侧产生的电使bc导体受力运动）14. 通电导线在磁场中受到力的作用或磁场对电流有力的作用15.强  2  大（快）（提示：这种压敏电阻特点是压强增大时电阻减小，当有人时，压强增大，电阻减小，使电磁铁所在回路电流增大，而电磁铁的电流增大磁性增强，可以把衔铁吸下与触点1分离与触点2接触，使电动机所在电路的电阻R1 被短路而使电路电阻减小，由I=U／R可知电流增大，故电动机的转速变快）16. （1）线圈转速  线圈转向（2）机械（3）电磁感应17. （1）不能（2） 向右（向左、斜向上或斜向下）电磁感应  发电机（3） 改变铜棒运动方向  改变磁场方向18. （1）灯丝颤动  磁场对通电导体有力的作用  （2）②⑤⑥⑦⑧  （3）平衡位置  将线圈与换向器一起固定在转轴上，将线圈的两端分别与换向器的两个半铜环相连，通过电刷、换向器向线圈输入电流。（提示：（1）白炽灯中通的是交流电，大小和方向都在变化，所以条形磁铁的磁场对它的作用力的大小和方向都在不停地改变，故灯丝会不停地颤动。（2）从列举的现象来看，造成电动机不转的原因可能是接线柱接触不良、转子受到的摩擦力太大、转子与定子之间的摩擦力太大、电池太旧、磁铁的磁性不够强等。（3）要让电动机越过平衡位置连续转动下去，需要通过换向器和电刷向线圈供电）19. （1）70  减小  增大（2）B  A（3）S（4）电流等于50mA时，继电器的衔铁刚好被吸合，警铃报警，此时控制电路总电阻R总＝U/I＝3V/0.05A=60Ω，；热敏电阻R＝R总－R0＝30Ω,由甲图可知，此时t=80℃；所以当温度t≥80℃时警铃报警。（提示：（1）由图乙可知当环境温度为40℃时，对应的电阻是70Ω，这是个反比例图象，当温度升高时，电阻减小，电流增大，磁性增强）
