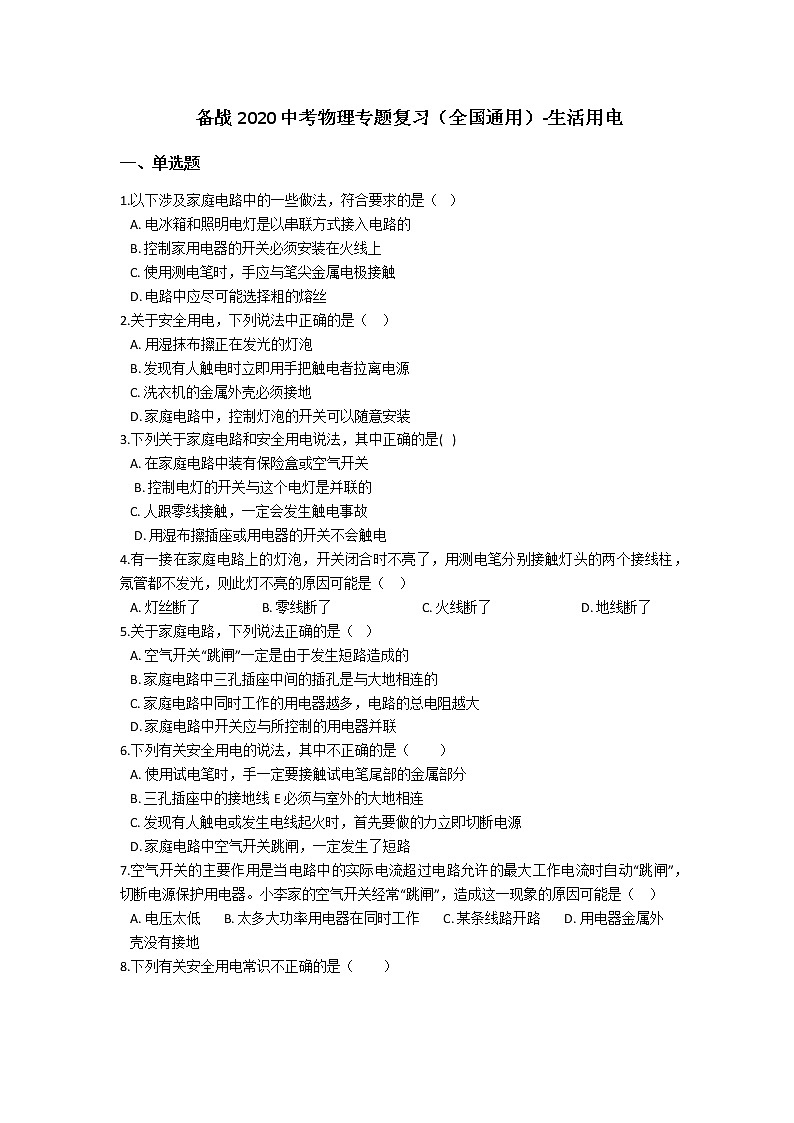

备战2020中考物理专题复习（全国通用）-生活用电（含答案）

备战2020中考物理专题复习（全国通用）-生活用电
一、单选题
1.以下涉及家庭电路中的一些做法，符合要求的是（  ）
A. 电冰箱和照明电灯是以串联方式接入电路的
B. 控制家用电器的开关必须安装在火线上
C. 使用测电笔时，手应与笔尖金属电极接触
D. 电路中应尽可能选择粗的熔丝
2.关于安全用电，下列说法中正确的是（   ）
A. 用湿抹布擦正在发光的灯泡
B. 发现有人触电时立即用手把触电者拉离电源
C. 洗衣机的金属外壳必须接地
D. 家庭电路中，控制灯泡的开关可以随意安装
3.下列关于家庭电路和安全用电说法，其中正确的是(   )
A. 在家庭电路中装有保险盒或空气开关
B. 控制电灯的开关与这个电灯是并联的
C. 人跟零线接触，一定会发生触电事故
D. 用湿布擦插座或用电器的开关不会触电
4.有一接在家庭电路上的灯泡，开关闭合时不亮了，用测电笔分别接触灯头的两个接线柱，氖管都不发光，则此灯不亮的原因可能是（   ）
A. 灯丝断了                  B. 零线断了                           C. 火线断了                           D. 地线断了
5.关于家庭电路，下列说法正确的是（  ）
A. 空气开关“跳闸”一定是由于发生短路造成的
B. 家庭电路中三孔插座中间的插孔是与大地相连的
C. 家庭电路中同时工作的用电器越多，电路的总电阻越大
D. 家庭电路中开关应与所控制的用电器并联
6.下列有关安全用电的说法，其中不正确的是（　　）
A. 使用试电笔时，手一定要接触试电笔尾部的金属部分
B. 三孔插座中的接地线E必须与室外的大地相连
C. 发现有人触电或发生电线起火时，首先要做的力立即切断电源
D. 家庭电路中空气开关跳闸，一定发生了短路
7.空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时自动“跳闸”，切断电源保护用电器。小李家的空气开关经常“跳闸”，造成这一现象的原因可能是（   ）
A. 电压太低      B. 太多大功率用电器在同时工作      C. 某条线路开路      D. 用电器金属外壳没有接地

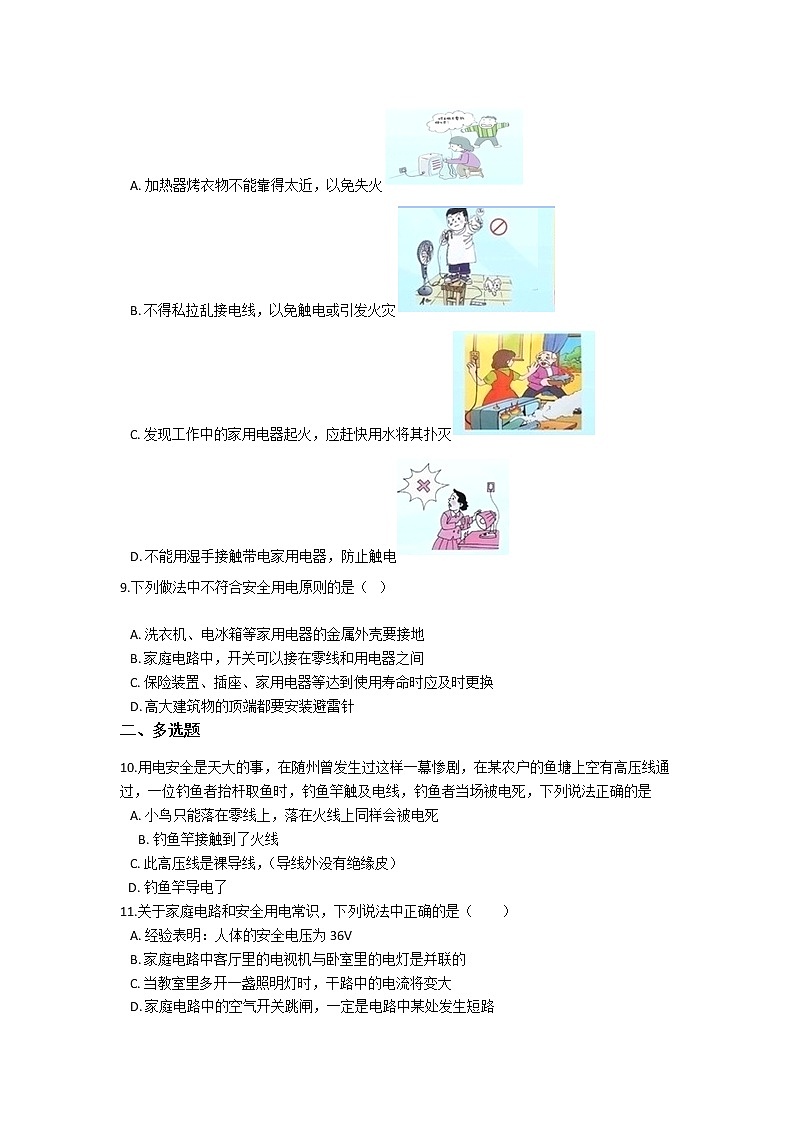

8.下列有关安全用电常识不正确的是（　　）
A. 加热器烤衣物不能靠得太近，以免失火
B. 不得私拉乱接电线，以免触电或引发火灾
C. 发现工作中的家用电器起火，应赶快用水将其扑灭
D. 不能用湿手接触带电家用电器，防止触电
9.下列做法中不符合安全用电原则的是（  ）

A. 洗衣机、电冰箱等家用电器的金属外壳要接地
B. 家庭电路中，开关可以接在零线和用电器之间
C. 保险装置、插座、家用电器等达到使用寿命时应及时更换
D. 高大建筑物的顶端都要安装避雷针
二、多选题
10.用电安全是天大的事，在随州曾发生过这样一幕惨剧，在某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼竿触及电线，钓鱼者当场被电死，下列说法正确的是
A. 小鸟只能落在零线上，落在火线上同样会被电死
  B. 钓鱼竿接触到了火线
C. 此高压线是裸导线，（导线外没有绝缘皮）
  D. 钓鱼竿导电了
11.关于家庭电路和安全用电常识，下列说法中正确的是（　　）
A. 经验表明：人体的安全电压为36V
B. 家庭电路中客厅里的电视机与卧室里的电灯是并联的
C. 当教室里多开一盏照明灯时，干路中的电流将变大
D. 家庭电路中的空气开关跳闸，一定是电路中某处发生短路

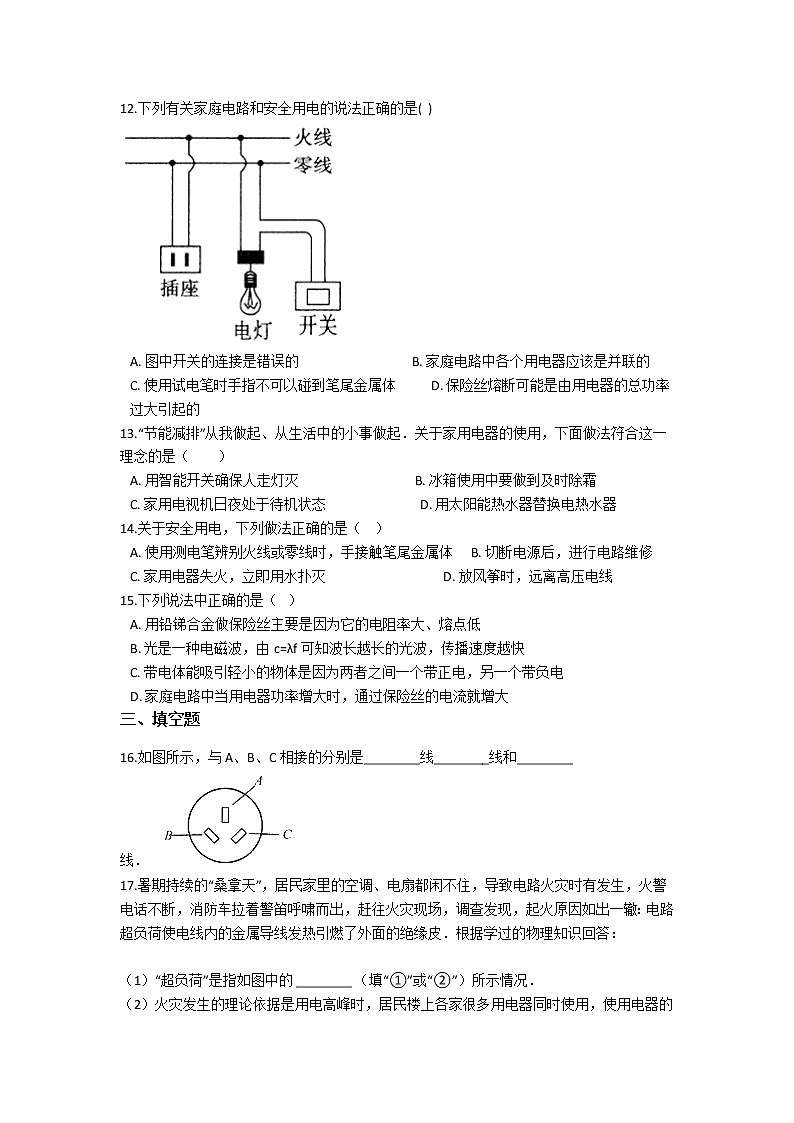

12.下列有关家庭电路和安全用电的说法正确的是(  )

A. 图中开关的连接是错误的                                   B. 家庭电路中各个用电器应该是并联的
C. 使用试电笔时手指不可以碰到笔尾金属体           D. 保险丝熔断可能是由用电器的总功率过大引起的
13.“节能减排”从我做起、从生活中的小事做起．关于家用电器的使用，下面做法符合这一理念的是（　　）
A. 用智能开关确保人走灯灭                                    B. 冰箱使用中要做到及时除霜
C. 家用电视机日夜处于待机状态                             D. 用太阳能热水器替换电热水器
14.关于安全用电，下列做法正确的是（   ）
A. 使用测电笔辨别火线或零线时，手接触笔尾金属体     B. 切断电源后，进行电路维修
C. 家用电器失火，立即用水扑灭                                     D. 放风筝时，远离高压电线
15.下列说法中正确的是（  ）
A. 用铅锑合金做保险丝主要是因为它的电阻率大、熔点低
B. 光是一种电磁波，由c=λf可知波长越长的光波，传播速度越快
C. 带电体能吸引轻小的物体是因为两者之间一个带正电，另一个带负电
D. 家庭电路中当用电器功率增大时，通过保险丝的电流就增大
三、填空题
16.如图所示，与A、B、C相接的分别是________线________线和________线．
17.暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场，调查发现，起火原因如出一辙：电路超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：

（1）“超负荷”是指如图中的 ________ （填“①”或“②”）所示情况．
（2）火灾发生的理论依据是用电高峰时，居民楼上各家很多用电器同时使用，使用电器的 ________过大．根据公式 ________　可知，在家庭电路中，由于 ________是不变的，所以电路中的总电流随着 ________的增大而增大，当超过安全值，就会导致火灾．
（3）请你提出一条预防这种火灾发生应采取的措施： ________

18.引起电路中电流过大的原因有两个：一是________；二是________。
19.辨别零线和火线可以用________来测，测时用手接触笔尾的________，笔尖接触________，笔中氖管发光，表明接触的是火线，氖管不发亮，表明接触的是零线．
20.洗衣机、电冰箱等用电器需要使用三线插头，其中一条接________（常标有L），一条接________（常标有N）．第三条标有E，标有E的导线和用电器的________相连．
21.汽车在转向前，为起到安全警示的作用，司机会拨动动方向盘边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，若一个灯泡坏了，另一个还能发光，这两个转向灯在电路中的连接方式为________；司机所拨动的这根横杆相当于电路中的________。家庭电路中传输电流的导线在导线芯外面包有一层橡胶或塑料，是因为橡胶和塑料是________体，使用时比较安全；白炽灯用久了灯丝变细，则灯丝电阻会________（选填“变大”“变小”或“不变”）。
四、实验探究题
22.如图1所示，灯泡标有“220V  110W”．


（1）在图2中画出灯泡和开关的连线，并接入家庭电路．
（2）接入电路后，闭合开关，灯泡正常发光，求：①灯泡的电流；②灯丝的电阻；③通电1小时，灯泡消耗的电能．
（3）这种灯泡现正被发光效率更高的节能灯代替．节能灯的发光效率高，其中一个原因是节能灯表面温度比白炽灯低．请你结合效率的含义，从能量转化的角度，简述节能灯为什么节能？

五、综合题
23.运用知识解决问题：


（1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因．

答：使用空调后，电路中的总功率________ ，根据公式　________ 　可知，在________ 一定时，电路的总功率________ ，电路中的总电流________ ， 导致保险丝烧断．
（2）请你根据实物电路，在方框中画出电路图
（3）某电铃的电阻为10Ω，正常工作时它两端的电压为4V，现把它接在9V的电源中，欲使它正常工作，应给它串联一个多大的电阻？

24.随着人们生活水平的提高，电冰箱已进入了千家万户．

​

（1）电冰箱使用三脚插头与电源插座连接，如图所示．细心观察可以发现，三脚插头中接用电器金属外壳连接的那个插脚比另外两个插脚要稍长．这样的设计主要考虑下列哪一因素
A. 使插头的造型更美观                                           B. 插入插座中可更稳固
C. 有利于识别火线和零线插脚                                D. 插入插座时，可确保用电器外壳先接地
（2）冰箱门的密封条采用磁性材料，利用________ 磁极相互________ 来增强它的密封性能．
（3）冰箱的压缩机是一台电动机，它是根据________ 的原理制成的，工作时把电能转化为________ 能．
（4）提出一项使用冰箱时的节能措施．


答案
一、单选题
1.【答案】B
【解析】【解答】A、电冰箱和照明电灯都是家用电器，都应该并联．如果串联，两个用电器都不能正常工作，并且互相影响．不符合题意．
B、家庭电路中，火线首先过开关，然后再接用电器，防止出现触电事故．符合题意．
C、使用测电笔时，手接触笔尖金属体，检测电路时会发生触电事故．不符合题意．
D、电路中保险丝不能太粗也不能太细，保险丝的额定电流等于或稍大于电路正常工作的电流．不符合题意．
故选B．
【分析】家庭电路中各用电器之间是并联的，用电器之间互不影响，并且都能正常工作．
家庭电路中，开关控制用电器时，火线首先过开关才能接用电器，这样开关既能控制用电器，并且断开开关，切断了火线，防止出现触电事故．
使用测电笔时，手要接触笔尾金属体，笔尖金属体接触被检测的导线．
电路中保险丝如果太细，电路不能正常工作；如果保险丝太粗，在电路中电流过大时，不能自动切断电源，不能起到保险的作用．
选择保险丝时，保险丝的额定电流等于或稍大于电路正常工作时的电流．
2.【答案】 C
【解析】【解答】解：A、生活中的水属导体，用湿抹布擦正在发光的灯泡容易引发触电，故A错误；
B、发现有人触电，应先切断电源，再进行施救，若立即用手去拉，容易使施救者也触电，故B错误；
C、洗衣机的金属外壳使用时必须接地，这样可防止用电器因漏电而触电，故C正确；
D、家庭电路中，电灯的开关应接在火线和灯泡之间，这样断开开关时，灯泡处才不会有电，故D错误．
故选C．
【分析】（1）生活中的水属导体，应避免与用电器接触；（2）发现有人触电，应先切断电源，再施救；（3）用电器的金属外壳必须接地；（4）家庭电路中，开关应接在火线与灯泡之间．
3.【答案】 A
【解析】【分析】（1)家庭电路中为了防止电流过大时造成火灾，必须在电路中安装保鲜盒或空气开关；
（2)家庭电路中的电灯开关和电灯是串联的；
（3)零线和大地之间是相连的，人体和零线接触时，不会有电流通过人体，故不会发生触电事故；
（4)当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电．
【解答】A、在家庭电路中装有保险盒或空气开关，防止电路中的电流过大造成火灾．故A正确；
B、控制电灯的开关与这个电灯是串联的，故B错误；
C、零线和大地之间是相连的，人跟零线接触，没有电流通过人体，不会造成触电事故．故C错误；
D、接在电路中的插座或用电器的开关属于带电体，用湿布擦拭时，水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险．故D错误．
故选A
【点评】此题主要考查的是家庭电路中的安全用电常识以及家庭电路的连接方式．需要同学们牢记安全用电的原则：不接触低压带电体，不靠近高压带电体．
4.【答案】C
【解析】【解答】解：A、灯丝断后，灯头的两个接线柱分别与火线和零线相连，因此测电笔检测时，与火线相连的接线柱应该发光，故A不合题意；
B、零线断了之后，灯泡不能发光，灯头一个接触柱与火线相连，使氖管发光；另一个接线柱通过灯丝也和火线相连，也能使氖管发光，故B不符合题意；
C、火线断了之后，两个接线柱均和火线断开，都不能使氖管发光，与题意相符，故C符合题意；
D、地线断了，不影响用电器的工作，也不影响火线零线，即测电笔和火线接触时，氖管会发光，接触零线时，氖管不会发光，故D不符合题意．
故选C．
【分析】家庭电路的两根线分别是火线和零线，测电笔和火线接触时，氖管会发光，接触零线时，氖管不会发光．
5.【答案】 B
【解析】【解答】解：A、空气开关“跳闸”不一定是由于发生短路造成的，也可能是用电器的总功率过大，故A错误；
B、家庭电路中三孔插座中间的插孔是与大地相连的，故B正确；
C、家庭电路中同时工作的用电器越多，相当于电阻并联，电路的总电阻越小，故C错误；
D、家庭电路中开关应与所控制的用电器串联，这样才能实现有效控制，故D错误．
故选B．
【分析】根据对家庭电路中电流过大的原因、三孔插座的结构特点、电阻并联的规律以及家庭电路连接特点的掌握，可逐一对选项中的描述做出判断．
6.【答案】D
【解析】【解答】A、使用试电笔时，手要与笔尾金属体相连，不能接触笔尖，故A正确；
B、三孔插座中相应的导线没有与室外的大地相连，如果家用电器漏电可能使它的金属外壳带电，这时容易造成触电事故，故B正确；
C、发现有人触电或电器着火后要先断开电源再施救，故C正确；
D、家庭电路中空气开关跳闸可能是发生了短路，也可能是用电器的总功率过大，故D不正确．
故选D．
【分析】（1）测电笔的正确使用：用手接触测电笔的尾部金属体，笔尖接触导线，氖管发光的是火线，氖管不发光的是零线．
（3）有金属外壳的用电器，其外壳一定要接地，以防止漏电事故的发生．
（3）当有人触电、电线或用电器着火后，先切断电源，再施救．
（4）家庭电路电流过大的原因有两个：短路或用电器的总功率过大．
7.【答案】B
【解析】【解答】A、电路电阻不变时，电压太低，根据欧姆定律，会造成电流太小，不会使空气开关跳闸，A不符合题意；
B、同时用了太多用电器，可能会造出电路的总功率过大，电流过大，会使空气开关跳闸，B符合题意；
C、某条线路开路，会使总电流减小，不会使空气开关跳闸，C不符合题意；
D、用电器金属外壳没有接地，如果用电器不漏电，不会改变电路的电压和电阻，不会改变电流，如果漏电，总电流会减小，不会使空气开关跳闸，D不符合题意.
故答案为：B.
【分析】家庭电路中短路或总功率过大，会造出电路中电流过大，空气开关能自动跳闸．
8.【答案】C
【解析】【解答】解：A、电加热器烤衣物不能靠得太近，易造成绝缘皮老化，造成短路或触电事故，故A正确；
B、私拉乱接电气线路，增加线路负荷，容易造成火灾，故B正确；
C、水是导体，不能发现工作中的家用电器起火，不能用水将其扑灭，故C错误；
D、由于水是导体，所以用湿手接触带电家用电器，很容易发生触电事故，故D正确；
此题是选择错误选项，故选C．
故选C．
【分析】（1）安全用电的原则是：不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；
（2）私拉乱接电气线路，增加线路负荷，容易造成火灾；
（3）（4）水是导体，不能发现工作中的家用电器起火，不能用水将其扑灭．
9.【答案】 B
【解析】【解答】解：A、将洗衣机、电冰箱的金属外壳接地，可以防止因漏电发生触电事，故A符合安全用电原则；
B、家庭电路中，开关要接在火线和用电器之间，故B不符合安全用电原则；
C、保险装置、插座、导线、家用电器等达到使用寿命应及时更换，否则设置老化，容易发生漏电而引发触电或诱发火灾，故C符合安全用电原则；
D、高大建筑物为避免发生雷击，顶端要安装避雷针，故D符合安全用电原则．
故选B．
【分析】（1）对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故．（2）开关要接在火线和用电器之间，这样断开开关时，用电器上没有电；（3）保险装置、插座、导线、家用电器等达到使用寿命时绝缘皮会因老化而漏电，应及时更换；（4）大建筑物的里里外外都有金属，如不加避雷针，闪电在向下流动的过程中，可能会击中建筑物顶端的金属物体，从而放电，这样会损坏建筑物．本题考查了家庭电路的连接以及安全用电的原则：不接触低压带电体，不靠近高压带体．注意开关要接在电灯和火线之间是为了在换电灯时防止触电；打雷下雨时不能站在大树下．
二、多选题
10.【答案】B,C,D
【解析】【解答】解：钓鱼杆触及电线，钓鱼者当场被电死，说明电线、鱼竿、人体与大地组成闭合回路，流过人体的电流较大；
A、鸟落在火线上时，小鸟与两脚间的火线并联，两脚间的电压较小，流过小鸟的电流较小，小鸟不会被电死，故A错误；
B、钓鱼竿接触到的是火线，如果是零线，不会有电流流过人体，不会造成触电事故的发生，故B正确；
C、高压线是裸导线，如果高压线不是裸线，不会形成闭合回路，人不会触电身亡，故C正确；
D、鱼竿导电了，如果鱼竿不导电，不会有电流流过人体，故D正确．
故选BCD．
【分析】当通过人体的电流较大时，人体会发生触电事故，使人体受到伤害，甚至会造成死亡
11.【答案】B,C
【解析】【解答】解：A、经验表明：不高于36V的电压对人体是安全的，故A选项错误；
B、家庭电路中客厅里的电视机与卧室里的电灯是并联的，这样在工作时才会互不影响，故B选项正确；
C、并联电路中，干路电流等于各支路电流之和，所以当教室里多开一盏照明灯时，干路中的电流将变大，故C选项正确；
D、家庭电路中的空气开关跳闸，可能是电路中某处发生短路，也可能是用电器总功率过大．故D选项错误．
故选BC．
【分析】家庭电路中，各用电器都是并联连接；在并联电路中，支路越多，干路电流越大．对人体安全的电压是不高于36V；造成电路中电流过大的原因可能是短路，也可能是用电器总功率过大．
12.【答案】A,B,D
【解析】【解答】图中开关应控制电灯火线才安全，A项判断正确；家庭电路中各用电器并联可以使各用电器独立工作，互不影响，B项正确；使用试电笔时，手必须接触笔尾金属体，C项错。用电器总功率过大会导致电路中电流过大，保险丝会熔断，D项正确。
故答案为：ABD
【分析】家庭照明电压为220伏；所有家用电器和插座都是并联的；而开关则要与它所控制的用电器串联.
正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线，氖管发光的是火线，氖管不发光的是零线.
引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.
13.【答案】A,B,D
【解析】【解答】解：A、用智能开关确保人走灯灭，可以节约电能，故符合题意；
B、冰箱使用中要做到及时除霜，可以减少电能的浪费，符合题意；
C、家用电视机日夜处于待机状态，这样浪费电能，故不合题意；
D、太阳能热水器替换电热水器，可以节约电能，故符合题意；
故选ABD．
【分析】“低碳经济”指的是生产时所耗用的能量要尽量减少，特别是减少二氧化碳的排放量，减缓生态恶化；可以从节电、节能等环节来改变生产细节，据此进行分析解答即可．
14.【答案】A,B,D
【解析】【解答】家庭用电器一旦失火，应立即切断电源。
【分析】考查安全用电原则。
15.【答案】 A,D
【解析】【解答】A、用铅锑合金作保险丝主要是因为它的电阻率大、熔点低，这样可在电流过大时自动熔断，A符合题意；
B、光是一种电磁波，由 可知波长越长的光波，频率越小，而光的速度是不变的，B不符合题意；
C、带电体能吸引轻小的物体并非是带有异有电荷，轻小物体可以是不带电的，C不符合题意；
D、家庭电路中当用电器功率增大时，干路中电流增大，而保险丝在干路，所以通过保险丝的电流就增大，D符合题意。
故答案为：AD。
【分析】保险丝：是用电阻率大，熔点低的铅锑合金制成.它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到熔点，从而熔断，自动切断电路，起到保险的作用.
波的传播速度v与波长、频率的关系是： c = λ f.
电荷间的相互作用是：同种电荷互相排斥，异种电荷互相吸引.
引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大.
三、填空题
16.【答案】地；零；火
【解析】【解答】解：三孔插座的接线规则是“左零右火中接地”，故A孔接地线，B孔接零线，C孔接火线． 故答案为：地；零；火．
【分析】三孔插座中间的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座的C孔与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电．
17.【答案】①；总功率；​；电压；总功率；不要同时间使用多个大功率用电器
【解析】【解答】（1）“超负荷”是由于用电器的总功率过大，造成的，由图知①中很多用电器同时工作，总功率过大导致火灾，②是由于电路短路造成的火灾，因此“超负荷”是指如图所示①中所示情况．
（2）火灾发生的理论依据是用电高峰时，居民楼上各家很多用电器同时使用，使用电器的总功率过大．根据公式可知，在家庭电路中，由于电压是不变的，所以电路中的总电流随着总功率的增大而增大，当超过安全值，就会导致火灾导线的电阻一定、通电时间一定，由欧姆定律Q=I2Rt，可知电流越大、产生的热量越多，容易引起火灾．
（3）为减小火灾产生，大功率的用电器尽量不要同时使用，以免总功率过大；或在电路中安装保险丝，当电路电流过大时，保险丝熔断，电路断路，避免火灾的发生．
故答案为：
（1）①；
（2）总功率；I=；电压；总功率；
（3）不要同时间使用多个大功率用电器．
【分析】（1）“超负荷”是由于用电器的总功率过大，导线上的电流超过允许的最大电流值就是超负荷．
（2）家庭电路中电流过大的原因：短路或用电器总功率过大，电流过大，超过安全值就会发生火灾．
（3）防止由于“超负荷”引起的火灾，可通过减小总功率减小电流的方式提出预防的措施，或当电路电流过大时，通过切断电路的方式预防火灾的发生．
18.【答案】 短路；用电器总功率过大
【解析】【解答】解：电流过大会烧毁保险丝，原因是短路或用电器总功率过大。
故答案为：短路，用电器总功率过大。
【分析】短路或用电器总功率过大，都会引起电路中电流过大.
19.【答案】测电笔；金属体；电线
【解析】【解答】解：测电笔是用来辨别零线和火线的工具，使用测电笔时，应用手接触笔尾金属体，笔尖接触电线；
若氖管不发光，表明测电笔和人体加在零线和大地之间，测电笔接触的是零线；
若氖管发光，表明测电笔和人体加在火线和大地之间，测电笔接触的是火线；
故答案为：测电笔；金属体；电线．
【分析】测电笔的内部有一个阻值很大的电阻，当人接触测电笔的笔尾金属体，人和测电笔是串联在电路中，如果两者串联在零线和大地之间，加在两者之间的电压是0V，氖管不发光．如果两者串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的阻值很大分担的电压很大，人体分担的电压很小，不会超过人体的安全电压，氖管发光，但是不会对人造成伤害．
20.【答案】 火线；零线；金属外壳
【解析】【解答】解：家庭电路中，带有金属外壳的用电器和大功率用电器要使用三线插头，其中一条接火线，常标有L，一条接零线，常标有N．第三条标有E，标有E的导线和用电器的金属外壳相连，最终通过插座与大地相连．
故答案为：火线；零线；金属外壳．
【分析】知道三线插头分别要连接火线、零线和地线，并能与相应的字母对应起来，可直接做出解答．了解三线插头的结构特点，并熟知三个插头所连接的对象，尤其是能辨别其不同的字母标识．
21.【答案】 并联；开关；绝缘；变大
【解析】【解答】解：（1）拨动方向盘旁边的横杆，尽管汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，但是为尽量起到安全警示的作用，应使同侧前后转向灯可以单独工作，若一个转向灯坏了，另一个仍能发光，则它们是并联的。司机拨动这根横杆，转向灯才会工作，所以这根横杆起到了开关的作用。（2）橡胶和塑料都是绝缘体。（3）白炽灯用久了灯丝变细，是固态的钨升华为钨蒸气，由于灯丝发生升华现象而变细，即横截面积变小，则电阻变大；
故答案为：并联；开关；绝缘；变大。
【分析】家庭电路中的电压为220v，用电器与开关是串联关系，所有的用电器都是并联关系；导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，导体本身的长度、材料、横截面积有关，长度越长、横截面积越小，导体的电阻就越大。
四、实验探究题
22.【答案】（1）如图所示

（2）①灯泡的电流为0.5A．
②灯丝的电阻为440Ω
③通电1小时，灯泡消耗的电能为0.11kW•h．
（3）白炽灯消耗的电能有很大一部分转化为内能，只有一小部分转化为光能，发光效率较低；节能灯消耗的电能大部分转化为光能，发光效率较高；同等亮度下，节能灯的功率较低，因此使用节能灯可以节能．
【解析】【解答】（1）将开关与火线相连，灯泡左端与零线相连，右端与开关相连，如图所示：


2）①由P=UI可得，灯泡的电流I= = =0.5A；
②由I= 可得，灯丝的电阻R= = =440Ω；
③由P= 可得，灯丝消耗的电能W=Pt=0.1kW×2h=0.11kW•h；
3）白炽灯消耗的电能有很大一部分转化为内能，只有一小部分转化为光能，发光效率较低；节能灯消耗的电能大部分转化为光能，发光效率较高；同等亮度下，节能灯的功率较低，因此使用节能灯可以节能．
故答案为：
1）如图所示

2）①灯泡的电流为0.5A．
②灯丝的电阻为440Ω
③通电1小时，灯泡消耗的电能为0.11kW•h．（3）白炽灯消耗的电能有很大一部分转化为内能，只有一小部分转化为光能，发光效率较低；节能灯消耗的电能大部分转化为光能，发光效率较高；同等亮度下，节能灯的功率较低，因此使用节能灯可以节能．
【分析】（1）根据安全用电原则，开关与火线相连；（2）已知灯泡标有“220V 110W”．根据P=UI可求得灯泡的电流；再利用欧姆定律变形可求得电阻；已知电功率和通电1小时，利用W=Pt可求得灯泡消耗的电能．（3）根据白炽灯消耗的电能有很大一部分转化为内能，只有一小部分转化为光能；节能灯消耗的电能大部分转化为光能分析即可．
五、综合题
23.【答案】 （1）过大；""​；电压；过大；过大
（2）解：


（3）【解答】电阻需要分担的电压为：U=9V﹣4V=5V．

​
答：应该给它串联一个12.5的电阻．
【解析】【解答】（1）使用空调后，电路中的总功率过大，根据公式I=可知，在电压一定时，电路的总功率越大，电路中的总电流越大，导致保险丝烧断．

故答案为：过大；I=；电压；过大；过大．
（2）从电源正极开始，依次过开关、灯泡L1、灯泡L2回到电源负极；如下图所示：

（3）电阻需要分担的电压为：U=9V﹣4V=5V．
​

答：应该给它串联一个12.5的电阻．
【分析】（1）家庭电路中造成电流过大的原因有两个：①用电器的总功率过大，②发生短路．
（2）从实物图中可以看出，两灯泡并联，开关控制该电路．
（3）电铃正常工作时，它两端的电压应是4V，所以，就需要串联一个电阻分担电压，利用欧姆定律，即可求得．
24.【答案】 （1）D
（2）异名；吸引
（3）通电线圈在磁场中受力转动；机械
（4）【解答】尽量减少开冰箱门的次数（时间）（或“及时除霜”等）
【解析】【解答】（1）插头制作的长一些，可以使用电器在与火线接通之间先使外壳与地线相通，在拔插头时，先使插头与火线相脱离，防止触电事故的发生．
（2）冰箱门的密封条采用磁性材料为了封闭更严，因此是利用异名磁极相互吸引来增强它的密封性能．
（3）电动机是利用通电线圈在磁场中受力转动的原理制成的，它工作时是将电能转化为机械能．
（4）为了使冰箱更节能，尽量减少开冰箱门的次数（时间）（或“及时除霜”等）．
故答案为：
（1）D；（2）异名；吸引；（3）通电线圈在磁场中受力转动；机械；
（4）尽量减少开冰箱门的次数（时间）（或“及时除霜”等）
【分析】（1）三脚插头与三孔插座相连接时，把有金属外壳的用电器的外壳与地线相接；因用电器漏电时，会使外壳带电，若接上地线，电流就通过地线，流入大地，以防止触电事故的发生；插头制作的长一些是为了插插头入插座时先让金属外壳与大地相连，若漏电则先跳闸而防止触电．
（2）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引．
（3）电动机的原理以及电动机是将电能转化为机械能的机械，它在工作时要消耗电能
（4）根据热量损失越少越节能的思路进行分析．
