2020中考复习 物理基础知识强化训练——专题八：电与磁

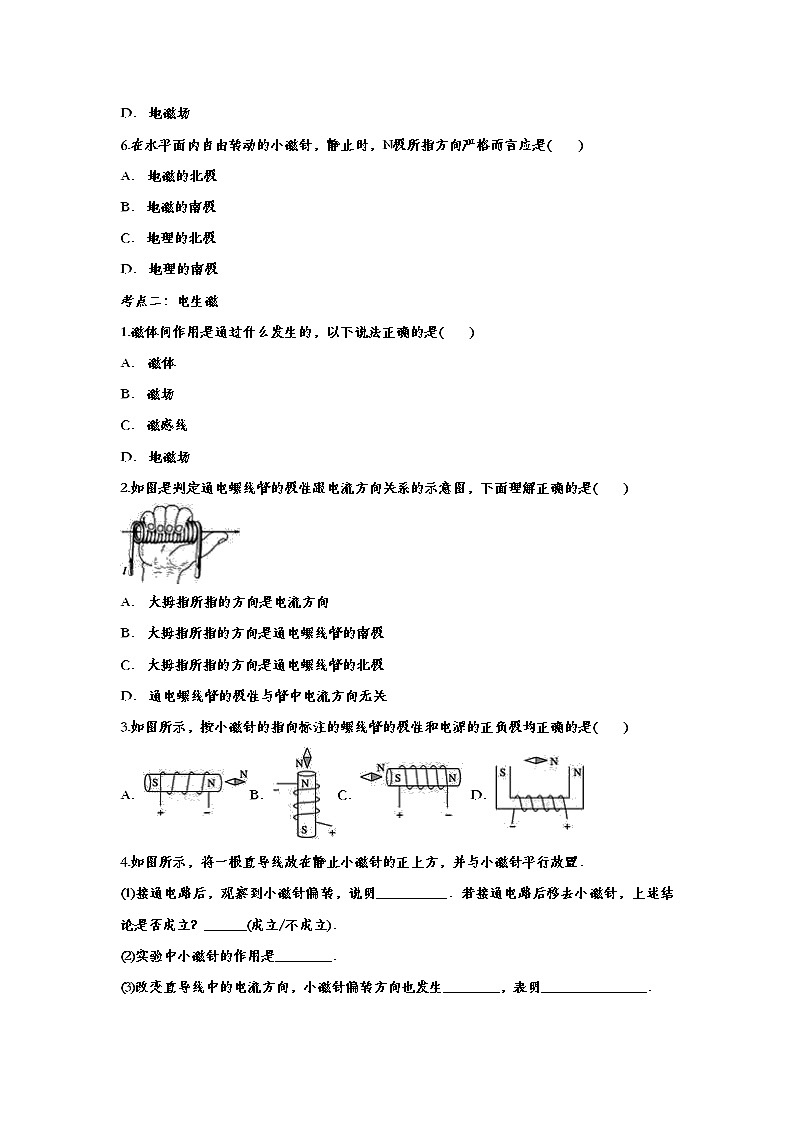

2020中考复习 物理基础知识强化训练——专题八：电与磁考点一：磁现象  磁场1.下列物质中能够用来做永磁体的是(　　)A． 铜块B． 钢块C． 陶瓷D． 软铁块2.下列方法中，不能判断出物体有无磁性的是(　　)A． 将物体悬挂起来，看有无指向性B． 将物体靠近小磁针看能否排斥小磁针C． 将物体靠近小磁针看能否吸引D． 看物体能否吸引铁钴镍等物质3.将重力均为G的两磁环A、B套在光滑的塑料架上，磁环A“悬浮”在空中，如图所示．设B环所受的支持力为F，则(　　)A．F＜GB．F＝GC．G＜F＜2GD．F＝2G4.以下用品没有应用磁性材料的是(　　)A． 录音磁带B． 房门上安装的门吸C． VCD光碟D． 电冰箱门上的封条5.磁体间作用是通过什么发生的，以下说法正确的是(　　)A． 磁体B． 磁场C． 磁感线D． 地磁场6.在水平面内自由转动的小磁针，静止时，N极所指方向严格而言应是(　　)A． 地磁的北极B． 地磁的南极C． 地理的北极D． 地理的南极考点二：电生磁1.磁体间作用是通过什么发生的，以下说法正确的是(　　)A． 磁体B． 磁场C． 磁感线D． 地磁场2.如图是判定通电螺线管的极性跟电流方向关系的示意图，下面理解正确的是(　　)A． 大拇指所指的方向是电流方向B． 大拇指所指的方向是通电螺线管的南极C． 大拇指所指的方向是通电螺线管的北极D． 通电螺线管的极性与管中电流方向无关3.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是(　　)A．B．C．  D．4.如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行放置．(1)接通电路后，观察到小磁针偏转，说明__________．若接通电路后移去小磁针，上述结论是否成立？______(成立/不成立)．(2)实验中小磁针的作用是________．(3)改变直导线中的电流方向，小磁针偏转方向也发生________，表明_______________．(4)该实验中用到的一种重要科学研究方法是______________A．类比法  B．转换法C．控制变量法  D．等效替代法．5.小兰用如图所示的电路探究电生磁现象，当滑动变阻器的滑片向A端滑动时，通电螺线管的磁性减弱，请你用笔画线代替导线将实物图补充完整，并标出通电螺线管的N极．考点三：电磁铁  电磁继电器1.弹簧下悬挂一块条形磁铁，磁铁下方有一电磁铁，如图所示，闭合开关后，为使弹簧伸长，下列措施中不可行的是(　　)A． 把滑片P向b端移动B． 把滑片P向a端移动C． 把铁芯从螺线管中抽出D． 把电源正、负极对调2.一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。下列叙述中，正确的是（）A．闭合开关前，电磁铁与条形磁铁间没有力的作用B．闭合开关后，条形磁铁受到桌面向左的摩擦力C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大D．闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力大小保持不变3.在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是A. 灯不亮，电铃响B. 灯不亮，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响4.随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮。刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。考点四：电动机1.扬声器发出悠扬的声音是将(　　)A． 声信号转化为电信号B． 电信号转化为声信号C． 电信号进行放大D． 声信号进行放大2.要改变直流电动机线圈转动的方向，可行的办法是(　　)A． 改变电流的大小B． 改变磁场的强弱C． 只改变电流方向D． 同时改变电流方向和磁场方向3.如图所示是研究通电导体在磁场中的受力情况的实验装置，通电后导体AB向右运动，若要使AB向左运动，下列办法可行的是(　　)A． 将滑动变阻器的滑片向左滑动B． 将滑动变阻器的滑片向右滑动C． 改变导体中的电流方向，同时改变磁场方向D． 将磁体的磁极对调考点五：磁生电1.动圈式话筒的结构如图所示，它的原理和哪个设备相同(　　)A． 电动机B． 发电机C． 电磁铁D． 电话话筒2.导体在磁场里做切割磁感线运动时(　　)A． 一定产生感应电流B． 一定不产生感应电流C． 若电路是闭合的，会产生感应电流D． 无法确定3.动圈式话筒的结构如图，它工作时：①线圈运动能产生随着声音的变化而变化的电流；②与膜片相连的线圈随之一起振动；③人唱歌或说话产生的声音使膜片振动；④变化的电流经过放大后，由扬声器还原为声音．关于它的原理，排序正确的是(　　)A． ①②③④B． ②①④③C． ③①④②D． ③②①④4.定义：______电路的一部分导体在磁场中做____的运动时，导体中就会产生电流，这种现象叫做电磁感应．5.如题图所示．A图中已标出了磁场、导体的运动方向和产生感应电流的方向(圆圈代表导体的横截面，“”代表感应电流方向垂直纸面向里，若电流方向向外，则用符号“”表示)．在B，C，D，E中标出的电流方向．不正确的是________．A.    B.    C.    D.     E.6.如图是研究感应电流方向与哪些因素有关的实验．比较甲、乙两图可以得出_________________的结论；比较甲、丙可以得出________的结论；这种实验的比较方法，渗透了物理学研究问题的一种方法，称为________法．    2020中考复习 物理基础知识强化训练——专题八：电与磁参考答案考点一：磁现象  磁场1.下列物质中能够用来做永磁体的是(　　)A． 铜块B． 钢块C． 陶瓷D． 软铁块【答案】B【解析】在常见的物质中，钢块可以用来做永磁体，其一旦被磁化，磁性可以较长时间的保持．而选项中，铜块、陶瓷属于非磁性物质，而软铁块的磁性不能长期保持，故均不能够用来做永磁体．2.下列方法中，不能判断出物体有无磁性的是(　　)A． 将物体悬挂起来，看有无指向性B． 将物体靠近小磁针看能否排斥小磁针C． 将物体靠近小磁针看能否吸引D． 看物体能否吸引铁钴镍等物质【答案】C【解析】A、将物体悬挂起来，如果有指向性，则说明此物体具有磁性，否则，则不能，此方法可行，故A正确；B、将物体靠近小磁针，若排斥小磁针，则说明物体与小磁针相近的两部分具有相同的极性，方法可行，故B正确；C、将物体靠近小磁针时，若吸引小磁针，就有两种可能：①物体可能是由铁、钴、镍等物质组成，②物体与磁针接近的两部分带相反的极性；方法不可行，故C错误，符合题意；D、若物体能吸引铁钴镍等物质，则说明物体具有吸铁性，即磁性，方法可行，故D正确；3.将重力均为G的两磁环A、B套在光滑的塑料架上，磁环A“悬浮”在空中，如图所示．设B环所受的支持力为F，则(　　)A．F＜GB．F＝GC．G＜F＜2GD．F＝2G【答案】D【解析】A受到两个力的作用，重力和B对A的磁力，这两个力是一对平衡力，所以FBA＝G.对B进行受力分析，B受到重力、平面对B的支持力及A对B的磁力，这三个力作用下平衡，根据力的相互性，FBA＝FAB＝G，所以F＝G＋FAB＝2G.4.以下用品没有应用磁性材料的是(　　)A． 录音磁带B． 房门上安装的门吸C． VCD光碟D． 电冰箱门上的封条【答案】C【解析】ABD、录音机、门吸、电冰箱门上的封条都是利用磁体吸引铁进行工作的．都不符合题意．C、是利用激光刻槽来记录信息，并且利用振动产生声音的．符合题意．5.磁体间作用是通过什么发生的，以下说法正确的是(　　)A． 磁体B． 磁场C． 磁感线D． 地磁场【答案】B【解析】磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的．6.在水平面内自由转动的小磁针，静止时，N极所指方向严格而言应是(　　)A． 地磁的北极B． 地磁的南极C． 地理的北极D． 地理的南极【答案】B【解析】地球是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，小磁针放在地球这个磁体的磁场中，静止时它的北极指向地理北极附近，指向地磁的南极．考点二：电生磁1.磁体间作用是通过什么发生的，以下说法正确的是(　　)A． 磁体B． 磁场C． 磁感线D． 地磁场【答案】B【解析】磁体周围存在着磁场，磁极间的相互作用就是通过磁场发生的．2.如图是判定通电螺线管的极性跟电流方向关系的示意图，下面理解正确的是(　　)A． 大拇指所指的方向是电流方向B． 大拇指所指的方向是通电螺线管的南极C． 大拇指所指的方向是通电螺线管的北极D． 通电螺线管的极性与管中电流方向无关【答案】C【解析】根据安培定则的内容判定线电流的磁感线的方法是：右手握住导线，让弯曲的四指所指的方向跟电流方向一致，大拇指所指的方向就是通电螺线管的N极．综上所述，C选项说法正确；3.如图所示，按小磁针的指向标注的螺线管的极性和电源的正负极均正确的是(　　)A．B．C．  D．【答案】C【解析】A、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故A错误；B、已知电源下端为正极，由右手螺旋定则可知，螺线管的磁极上端为N、下端为S，小磁针的磁极为：上N、下S，故B错误；C、已知电源左端为正极，由右手螺旋定则可知，螺线管的磁极应为左S、右N，小磁针的磁极为：左S、右N，故C正确；D、已知电源右端为正极，由右手螺旋定则可知，螺线管的磁极应为左N、右S，小磁针的磁极为：左N、右S，故D错误；4.如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行放置．(1)接通电路后，观察到小磁针偏转，说明__________．若接通电路后移去小磁针，上述结论是否成立？______(成立/不成立)．(2)实验中小磁针的作用是________．(3)改变直导线中的电流方向，小磁针偏转方向也发生________，表明_______________．(4)该实验中用到的一种重要科学研究方法是______________A．类比法  B．转换法C．控制变量法  D．等效替代法．【答案】(1)电流周围存在磁场　成立　(2)验证电流周围是否存在磁场　(3)改变　电流的磁场方向与电流方向有关　(4)B【解析】(1)实验中，开关闭合时，小磁针发生偏转，说明通电导体周围存在着磁场，这是著名的奥斯特实验；若接通电路后移去小磁针，上述结论仍然成立；(2)小磁针受到磁场力的作用能够发生偏转，故小磁针可以检测磁场的存在；(3)改变电流方向，小磁针的方向也发生了偏转，说明了通电导体周围的磁场方向与电流方向有关；(4)小磁针可以检测磁场的存在，用到了转换法．5.小兰用如图所示的电路探究电生磁现象，当滑动变阻器的滑片向A端滑动时，通电螺线管的磁性减弱，请你用笔画线代替导线将实物图补充完整，并标出通电螺线管的N极．【答案】【解析】因为通电螺线管磁性的强弱与电流的大小有关，电流越小，磁性越弱，所以若使滑动变阻器的滑片向A端移动时，电阻增大，由欧姆定律可知，电流减小，通电螺线管的磁性减弱，故应将B接线柱与开关相连；根据安培定则，用右手握住螺线管，使四指指向电流的方向，则大拇指所指的右端为螺线管的N极．考点三：电磁铁  电磁继电器1.弹簧下悬挂一块条形磁铁，磁铁下方有一电磁铁，如图所示，闭合开关后，为使弹簧伸长，下列措施中不可行的是(　　)A． 把滑片P向b端移动B． 把滑片P向a端移动C． 把铁芯从螺线管中抽出D． 把电源正、负极对调【答案】B【解析】(1)闭合开关后，根据安培定则可得，螺线管的上端为N极，下端为S极，又因为同名磁极相互排斥，所以为使弹簧伸长，螺线管的磁性需要减弱；(2)要想减弱电磁铁的磁性，可以把铁芯从螺线管中抽出，C办法可行；把滑片P向b端移动，电阻增大，电流减小，电磁铁的磁性会减弱，A办法可行；把滑片P向a端移动，电阻减小，电流增大，电磁铁的磁性会增强，B办法不可行；把电源正负极对调后，电磁铁的上端变为S极，异名磁极相互吸引，所以上面的弹簧也会伸长，故D办法可行．2.一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对（如图所示）。下列叙述中，正确的是（）A．闭合开关前，电磁铁与条形磁铁间没有力的作用B．闭合开关后，条形磁铁受到桌面向左的摩擦力C．闭合开关后，滑片P向a移动时电磁铁与条形磁铁间的作用力增大D．闭合开关后，滑片P向a移动过程中，若条形磁铁始终处于静止状态，则它受到桌面的摩擦力大小保持不变【答案】C3.在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是A. 灯不亮，电铃响B. 灯不亮，电铃不响C. 灯亮，电铃不响D. 灯亮，电铃响【答案】A4.随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入。刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮。刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。考点四：电动机1.扬声器发出悠扬的声音是将(　　)A． 声信号转化为电信号B． 电信号转化为声信号C． 电信号进行放大D． 声信号进行放大【答案】B【解析】扬声器是把电信号转换成声信号的一种装置．它主要由固定的永久磁体、线圈和锥形纸盆构成．由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音．2.要改变直流电动机线圈转动的方向，可行的办法是(　　)A． 改变电流的大小B． 改变磁场的强弱C． 只改变电流方向D． 同时改变电流方向和磁场方向【答案】C【解析】AB、改变电流的大小、改变磁场的强弱可以改变电机的转动速度，不能改变转动方向．不符合题意；C、磁场方向不变时，改变线圈中的电流方向可以改变电动机的转动方向．符合题意；D、同时改变电流方向和磁场方向，线圈转动的方向不改变，不符合题意．3.如图所示是研究通电导体在磁场中的受力情况的实验装置，通电后导体AB向右运动，若要使AB向左运动，下列办法可行的是(　　)A． 将滑动变阻器的滑片向左滑动B． 将滑动变阻器的滑片向右滑动C． 改变导体中的电流方向，同时改变磁场方向D． 将磁体的磁极对调【答案】D【解析】A、将滑动变阻器的滑片P向左移动，增大电路中的电流，会改变受力大小，但不会改变运动方向，故A不可行；B、将滑动变阻器的滑片P向右移动，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B不可行；C、改变导体中的电流方向，同时改变磁场方向，受力方向不变，不可行；D、将磁体的磁极对调，受力方向改变，可行．考点五：磁生电1.动圈式话筒的结构如图所示，它的原理和哪个设备相同(　　)A． 电动机B． 发电机C． 电磁铁D． 电话话筒【答案】B【解析】A、电动机是利用通电导线在磁场中受力的作用的原理制成的，故不符合题意；B、发电机是根据电磁感应现象制成的，线圈在磁场中做切割磁感线运动，产生感应电流，与动圈式话筒的工作原理相同．故该选项正确．C、电磁铁是利用电流的磁效应的原理工作的，故该选项不符合题意；D、电话话筒的工作原理是：对着话筒讲话声波振动→引起膜片振动→挤压话筒内的碳粒，使碳粒忽松忽紧，则电阻忽大忽小，电压不变，电流忽小忽大→把声音的信号变为强弱变化的电流，与动圈式话筒的工作原理不同，故不符合题意．2.导体在磁场里做切割磁感线运动时(　　)A． 一定产生感应电流B． 一定不产生感应电流C． 若电路是闭合的，会产生感应电流D． 无法确定【答案】C【解析】产生感应电流的条件有两个：一是整个电路是闭合的，二是处在磁场中的导体在磁场中做切割磁感线运动，这两个条件必须同时具备才可以．A、B、D三项不符合题意．3.动圈式话筒的结构如图，它工作时：①线圈运动能产生随着声音的变化而变化的电流；②与膜片相连的线圈随之一起振动；③人唱歌或说话产生的声音使膜片振动；④变化的电流经过放大后，由扬声器还原为声音．关于它的原理，排序正确的是(　　)A． ①②③④B． ②①④③C． ③①④②D． ③②①④【答案】D【解析】声波引起膜片振动，线圈和膜片是连在一起的，连在膜片上的线圈就一起振动，线圈在永久磁体的磁场里振动，切割磁感线产生感应电流，这就是电信号．线圈振动的快慢、强弱代表了声音振动的特征，产生感应电流的大小和方向就随着这个特征而变化，这个记载声音信号的感应电流经放大后传给扬声器，就发出声音．根据对动圈式话筒这样的理解，来排序，答案为③②①④.4.定义：______电路的一部分导体在磁场中做____的运动时，导体中就会产生电流，这种现象叫做电磁感应．【答案】闭合；切割磁感线【解析】闭合电路的一部分导体在磁场中做切割磁感线运动，导体中产生感应电流，这种现象是电磁感应现象．5.如题图所示．A图中已标出了磁场、导体的运动方向和产生感应电流的方向(圆圈代表导体的横截面，“”代表感应电流方向垂直纸面向里，若电流方向向外，则用符号“”表示)．在B，C，D，E中标出的电流方向．不正确的是________．A.    B.    C.    D.     E.【答案】E【解析】将B与A对比发现，磁感线方向没有改变，但运动的方向相反，故电流的方向会相反，故B正确；将C与A对比发现，运动的方向没有改变，但磁感线的方向相反，故电流的方向相反，故C正确；将D与A对比发现，磁感线方向和运动的方向都改变了，故电流的方向会改变两次，即与原来的方向相同，故D正确；将E与A对比发现，此时该导体没有切磁感线，所以没有感应电流，故E错误；6.如图是研究感应电流方向与哪些因素有关的实验．比较甲、乙两图可以得出_________________的结论；比较甲、丙可以得出________的结论；这种实验的比较方法，渗透了物理学研究问题的一种方法，称为________法．【答案】感应电流的方向与导体切割磁感线的方向有关　感应电流的方向与磁场的方向有关　控制变量【解析】(1)甲乙两图，磁场方向相同，改变导体切割磁感线方向，感应电流方向改变，所以甲乙两图得出：感应电流的方向与导体切割磁感线的方向有关．(2)甲丙两图，导体切割磁感线方向不变，改变磁场方向，感应电流方向改变，所以甲丙两图得出：感应电流的方向与磁场的方向有关．(3)探究感应电流跟磁场方向时，控制导体切割磁感线方向不变；探究感应电流跟导体切割磁感线方向时，控制磁场方向不变．这种方法是控制变量法．
