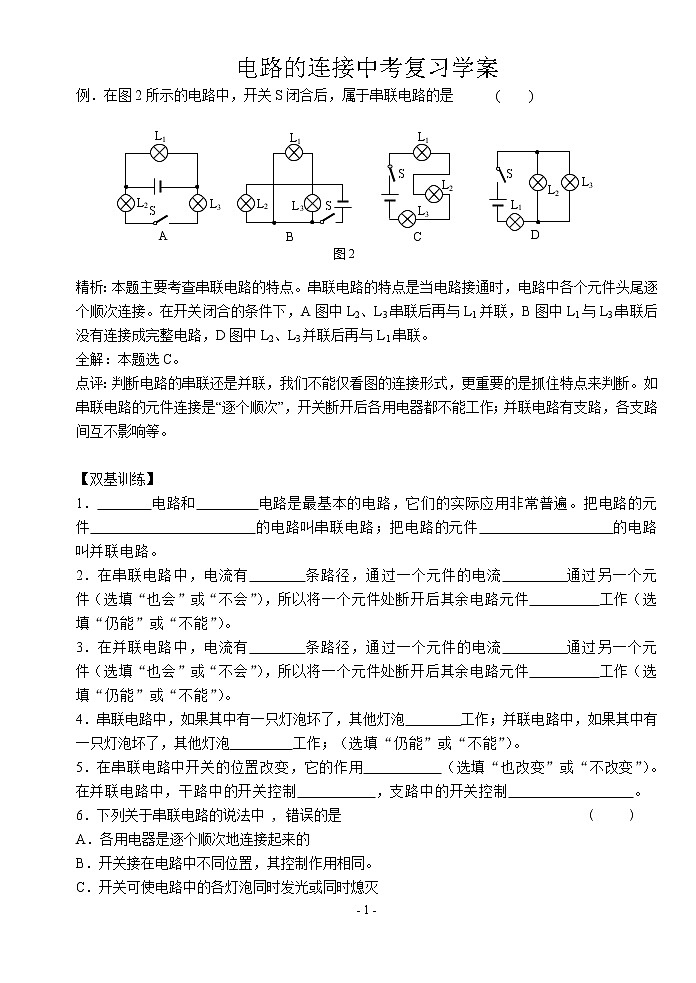

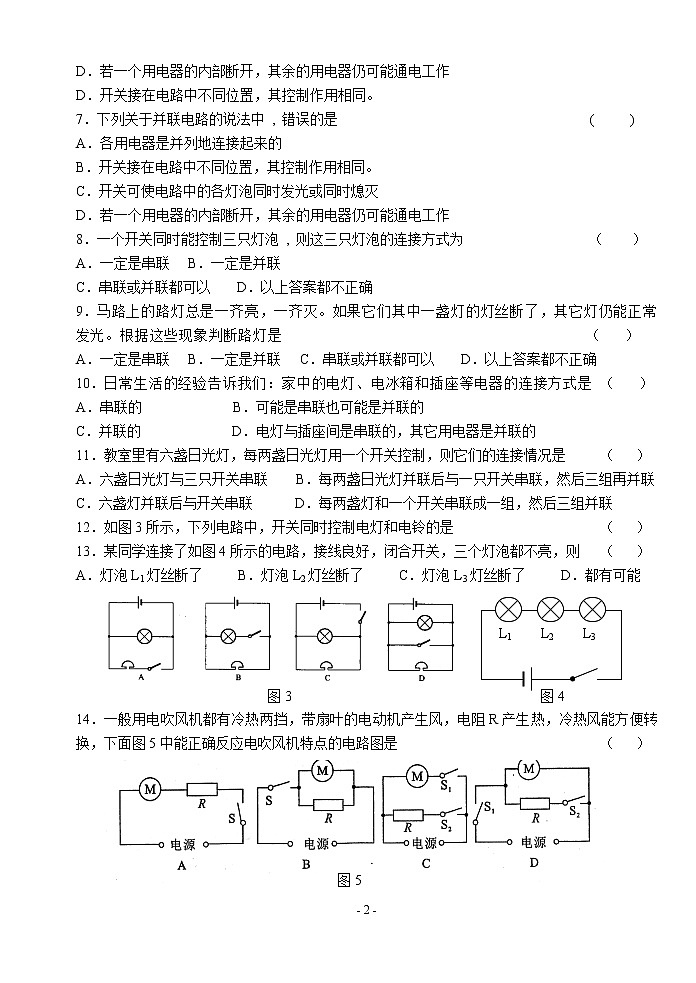

    电路的连接中考复习学案例.在图2所示的电路中,开关S闭合后,属于串联电路的是      (    )       精析:本题主要考查串联电路的特点。串联电路的特点是当电路接通时,电路中各个元件头尾逐个顺次连接。在开关闭合的条件下,A图中L2L3串联后再与L1并联,B图中L1L3串联后没有连接成完整电路,D图中L2L3并联后再与L1串联。全解:本题选C点评:判断电路的串联还是并联,我们不能仅看图的连接形式,更重要的是抓住特点来判断。如串联电路的元件连接是逐个顺次,开关断开后各用电器都不能工作;并联电路有支路,各支路间互不影响等。 【双基训练】1       电路和        电路是最基本的电路,它们的实际应用非常普遍。把电路的元件                     的电路叫串联电路;把电路的元件                 的电路叫并联电路。2.在串联电路中,电流有       条路径,通过一个元件的电流        通过另一个元件(选填也会不会),所以将一个元件断开后其余电路元件         工作(选填仍能不能)。3.在并联电路中,电流有       条路径,通过一个元件的电流        通过另一个元件(选填也会不会),所以将一个元件断开后其余电路元件         工作(选填仍能不能)。4.串联电路中,如果其中有一只灯泡坏了,其他灯泡        工作;并联电路中,如果其中有一只灯泡坏了,其他灯泡         工作;(选填仍能不能)。5.在串联电路中开关的位置改变,它的作用          (选填也改变不改变)。在并联电路中,干路中的开关控制          ,支路中的开关控制                6下列关于串联电路的说法中 , 错误的是                                   (     )A各用电器是逐个顺次地连接起来的  B开关接在电路中不同位置,其控制作用相同。C开关可使电路中的各灯泡同时发光或同时熄灭D若一个用电器的内部断开,其余的用电器仍可能通电工作D开关接在电路中不同位置,其控制作用相同。7下列关于并联电路的说法中 , 错误的是                                    (     )A各用电器是并列地连接起来的      B开关接在电路中不同位置,其控制作用相同。C开关可使电路中的各灯泡同时发光或同时熄灭D若一个用电器的内部断开,其余的用电器仍可能通电工作8一个开关同时能控制三只灯泡 , 则这三只灯泡的连接方式为                     A一定是串联 B一定是并联 C串联或并联都可以    D以上答案都不正确9.马路上的路灯总是一齐亮,一齐灭。如果它们其中一盏灯的灯丝断了,其它灯仍能正常发光。根据这些现象判断路灯是                                          A一定是串联 B一定是并联 C串联或并联都可以    D以上答案都不正确10.日常生活的经验告诉我们:家中的电灯、电冰箱和插座等电器的连接方式是 (   A.串联的             B.可能是串联也可能是并联的C.并联的             D.电灯与插座间是串联的,其它用电器是并联的11教室里有六盏日光灯,每两盏日光灯用一个开关控制,则它们的连接情况是        A.六盏日光灯与三只开关串联    B.每两盏日光灯并联后与一只开关串联,然后三组再并联C.六盏灯并联后与开关串联      D.每两盏灯和一个开关串联成一组,然后三组并联12如图3所示,下列电路中,开关同时控制电灯和电铃的是                        13某同学连接了如图4所示的电路,接线良好,闭合开关,三个灯泡都不亮,则      A灯泡L1灯丝断了     B灯泡L2灯丝断了     C灯泡L3灯丝断了     D都有可能     14一般用电吹风机都有冷热两挡,带扇叶的电动机产生风,电阻R产生热,冷热风能方便转换,下面图5中能正确反应电吹风机特点的电路图是                                      15.小张家的卫生间按如图6所示的电路安装了照明灯和换气扇,它们   A.只能各自独立工作,而不能同时工作B.只能同时工作,而不能各自独立工作C既能各自独立工作,互不影响,又能同时工作D开关S1既能控制照明灯控制换气扇    【能力拓展】1关于生活中的一些电路连接,下列判断正确的是   A道路旁的一排排路灯,晚上同时亮,早晨同时灭,因此它们是串联的B家庭电路中,电视机与照明灯的工作互不影响,因此它们是并联的C由于保险丝熔断时,其他所有用电器都会停止工作,因此保险线是接在干路上的D楼道中的声控灯只有在天暗并且有声音时才能亮,因此声控开关、光控开关及灯是串联的2LED光源因具有节能、环保、安全等优点而被广泛应用,如合川中学的招牌的每个字背后就是由许多LED灯串组成的,周师傅在调试电路时断开某处,招牌的第二个字立即熄灭,其它字均正常发光(如图7),根据这一现象,发光字背后的灯串之间的连接方式是          A.这个字与其它字之间一定是串联的    B.这个字与其它字之间一定是并联的C.这个字的笔划之间一定是串联的      D.这个字的笔划之间一定是并联的3.图8为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断                  A.红灯、黄灯、绿灯是串联的  B.红灯与黄灯并联后再与绿灯串联C.红灯、黄灯、绿灯是并联的  D.绿灯与黄灯并联后再与红灯串联      4击剑比赛中,当甲方运动员的剑(图9中用表示)击中乙方的导电服时,电路导通,乙方指示灯亮。下面能反映这种原理的电路是(         5小明准备在前后门安装两只声音不同的电铃,希望能从铃声分辨出是前门来客还是后门来人,设计的如图10电路图正确的是           6.图11所示的四个电路,闭合开关后,三盏灯之间不是并联的是          7如图12所示的四个电路中,属于并联电路的是(  )       8圣诞节松树上悬挂的一串串小彩灯它们只要其中一只灯损坏,其它的灯都       (选填不亮),这是因为它们是          联的。家庭电路中的电灯、电视机、电饭锅、电风扇等电器,它们独立工作、互不影响,这是因为它们是          联的;开关和被控制的用电器是          的。9.在有两个灯泡组成的电路中,闭合开关后,这两个灯泡均发光,能否断定这两个灯泡一定是串联         (填不能)。若取下其中一只灯泡后,另一只灯泡仍然发光,则可以断定这两个灯泡一定是        联。 10.街上的路灯、学生宿舍里的照明灯、显示建筑物轮廓的装饰灯总是一齐亮,一齐灭。它们的连接方式是          ,你判断的依据是                                          11.下列的几个电路图中的用电器分别是何种连接方式?开关分别控制哪盏灯?如果是并联,请用色笔描出图上的干路部分。113L1L2        联,S控制        214L1L2        联,S1控制        S2控制        315L1L2        联,S1控制        S2控制                   12如图16所示的电路中1S1S2都断开时,电路的连接情况是                          2S1闭合S2断开时,电路的连接情况是                          3S1断开S2闭合时,电路的连接情况是                          4S1S2都闭合时,电路的连接情况是                          13如图17所示,有三个灯泡L1 L2 L3和四个接线柱ABCD。若用导线连接AB两接线柱,则灯         亮,并且为        联;若用导线连接AD两接线柱,则灯       亮;若用导线连接BC两接线柱,则灯       亮,并且为        联。        14.图18所示为一照明用的灯盒,面装有两个开关S1S2和照明灯泡L1L2。盒内已用导线将各元件连成电路,接上电源按下S1S2时两灯都发光;断开S1,两灯都不发光;接通S1、断开S2,则L1发光,L2不发光。试根据上述现象画出灯盒的电路图。       15.小明搬进刚装修完的新家,妈妈给他买了一个床头灯,他将这个床头灯插在床边墙壁的插座上。晚上,小明在床上看书时,突然床头灯熄灭了,过了一会儿,灯又亮了,这时他发现爸爸刚刚洗完澡从卫生间走了出来。小明很好奇,亲自去卫生问打开浴霸的灯,发现他床头的灯又熄灭了。关闭浴霸的灯,床头的灯又亮了。小明很想知道为什么他的床头灯会出现这种奇怪现象,线路究竟出了什么问题?(1)请你画出小明家装修时连接浴霸灯与床头插座(床头灯)的电路图,并应用所学知识分析产生这一奇怪现象的原因。(2)如果不想让上述奇怪现象出现,床头灯的开关能正常控制床头灯的亮灭,请画出正确的电路图。   【名师点拨】1如何识别串、并连电路:1电流流向法:电流流向发是根据电流的流向,观察电流是否有分支,从而判断出用电器的连接方法;2伸缩变位法:所谓伸缩变位发是对不规范的电路图,只要连接点不改变,可以随意拉长,缩短导线(导线电阻视为零)从而改变原件的位置,使其成为容易识别的电路;3去掉法:所谓去掉法,就是将某个用电器去掉,其他不变,分析另外用电器是否工作。在串联电路中,其他用电器将不能工作;在并联电路中,其他用电器将不能工作;在并联电路中,其他用电器任然工作。  【双基训练】1.串联   并联   顺次逐个  并列    2.一   也会  不能3.两条或以上   不会   仍能        4不能  仍能5.不改变   整个电路  本支路      6D7B8C9B10C11B12C13D14D15C【能力拓展】1BCD2B3C4D5A6B7C8不亮   串联      9.不能   10   一盏灯坏掉不影响其他灯发光   1115
