苏科版九年级物理学习共同体中考复习专题光学作图专练（无答案）

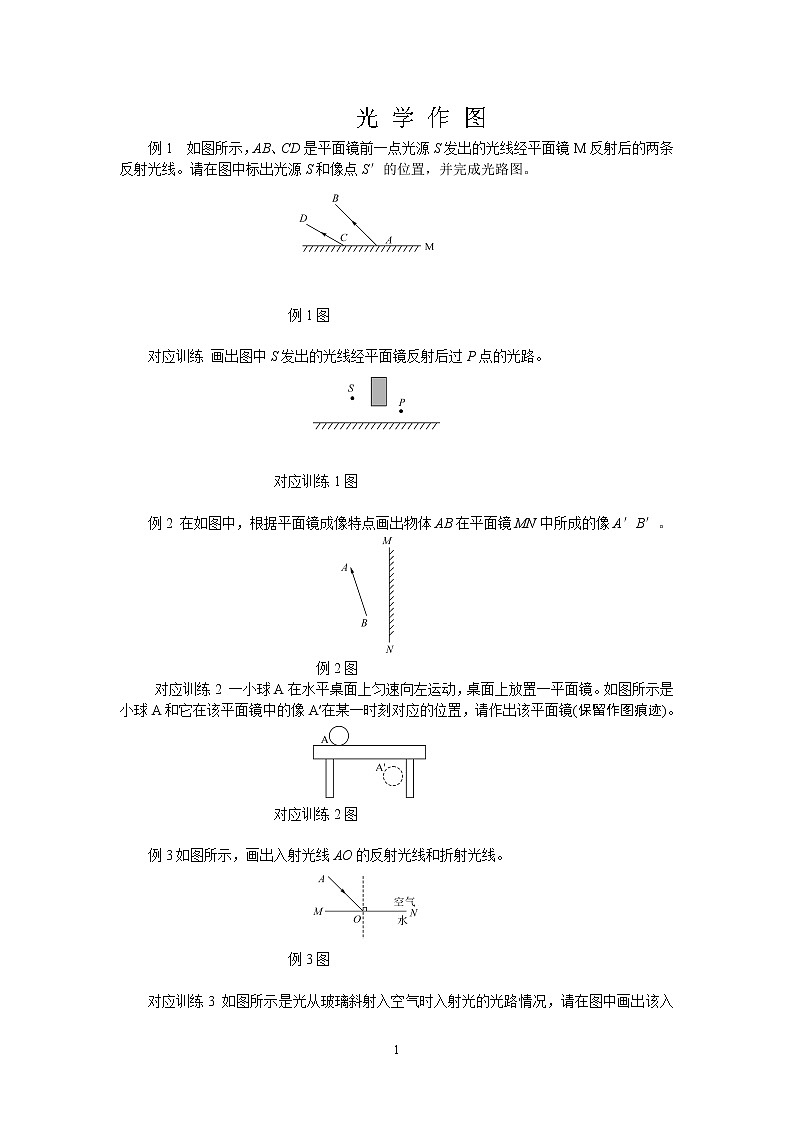

光 学 作 图例1  如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线。请在图中标出光源S和像点S′的位置，并完成光路图。    例1图                           对应训练 画出图中S发出的光线经平面镜反射后过P点的光路。    对应训练1图                 例2 在如图中，根据平面镜成像特点画出物体AB在平面镜MN中所成的像A′B′。     例2图            对应训练2 一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜。如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)。    对应训练2图                例3如图所示，画出入射光线AO的反射光线和折射光线。     例3图                         对应训练3 如图所示是光从玻璃斜射入空气时入射光的光路情况，请在图中画出该入射光的反射光线及折射光线的大概位置。    对应训练3图              例4完成光路图，根据图中的入射光线或折射光线作出相应的折射光线或入射光线。     例4图                           对应训练4如图所示，ab是光源S射向平面镜后的一条反射光线，并射向凹透镜的焦点F。 S′是光源S在平面镜中的像。请画出：(1)光源S的位置。(2)ab的入射光线。(3)ab经凹透镜的折射光线。      对应训练4图                     基础训练1. 在图中作出AB通过小孔在塑料薄膜上的像A′B′。     第1题图                         2. 如图所示，一束与平面镜成30°角的光入射到平面镜上。请根据光的反射定律，画出反射光线并标出反射角的度数。      3.  请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹。     第3题图       4.  如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。      第4题图                        5.  按要求作图(请保留作图痕迹)：如图所示，画出入射光经互相垂直的两个平面镜反射的光路。      　第5题图　　     6.  雨后晴朗的夜晚，为了不踩到地上的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。请在示意图中作图以证明此判断。    　　第6题图    7. 如图所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线。    　　第7题图      8.  如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。    　　第8题图  9.  空杯底部有一枚硬币A，由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币。请画出人眼看到硬币的光路图。(画出一条入射光线及其折射光线即可)     第9题图    10. 如图所示，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中。请画出它经平面镜发生反射及进入水中发生折射的光路图。      　第10题图       11. 如图所示，在平静的湖面上方有一盏路灯，潜水员在水下E处看到了路灯的像，图中A、B两点中__B__(选填“A”或“B”)是像所在的位置，路灯的像是__虚像__(选填“实像”或“虚像”)。在图中画出水下E处的潜水员看到路灯的光路图。     　第11题图　    12. 完成图中通过凹透镜的光路。    　第12题图　  13.如图所示F为凸透镜的焦点，BC为某光线经过平面镜后的反射光线，请在图中画出与BC对应的入射光线和光线BC经凸透镜后的折射光线。   第13题图        14.两条光线通过透镜的光路如图所示。第14题图(1)该透镜是__凹__(选填“凸”或“凹”)透镜。(2)光线a射向水面。在图中：①画出a的反射光线；②大致画出a进入水中的折射光线；③标示出反射角r1 和折射角r2。  (3)逐渐往容器中加水，光线a在容器底形成的光斑会__右移__(选填“左移”“右移”或“不动”)。
