2020苏科版九年级物理学习共同体中考复习专题 电路初探辅导练习（无答案）

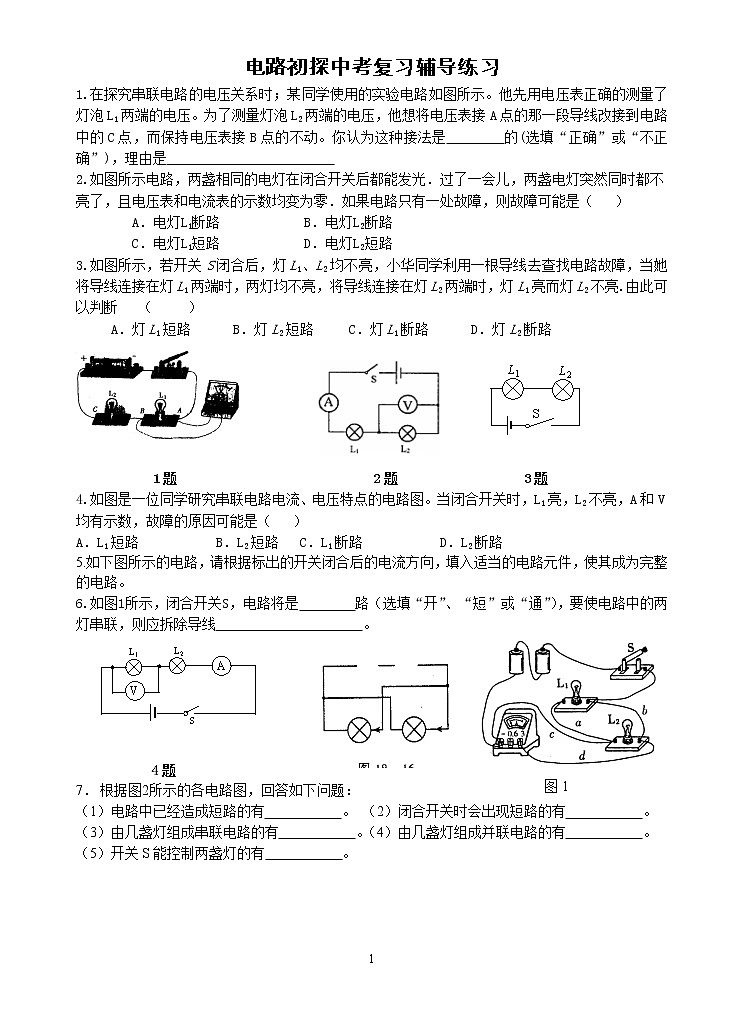

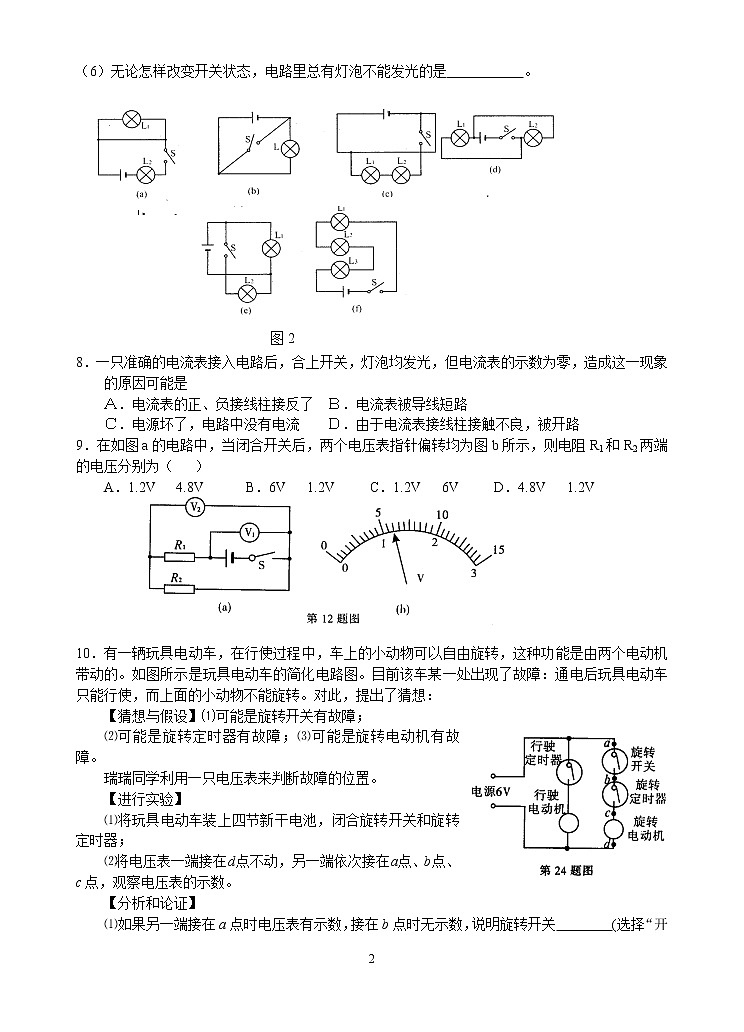

电路初探中考复习辅导练习1.在探究串联电路的电压关系时；某同学使用的实验电路如图所示。他先用电压表正确的测量了灯泡L1两端的电压。为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点的不动。你认为这种接法是        的(选填“正确”或“不正确”)，理由是                        2.如图所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是（   ）        A．电灯L1断路            B．电灯L2断路        C．电灯L1短路            D．电灯L2短路3.如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断   （     ）A．灯L1短路      B．灯L2短路     C．灯L1断路      D．灯L2断路                1题                            2题                  3题4.如图是一位同学研究串联电路电流、电压特点的电路图。当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是（   ）A．L1短路           B．L2短路   C．L1断路           D．L2断路5.如下图所示的电路，请根据标出的开关闭合后的电流方向，填入适当的电路元件，使其成为完整的电路。6.如图1所示，闭合开关S，电路将是        路（选填“开”、“短”或“通”），要使电路中的两灯串联，则应拆除导线                     。     4题               7．   根据图2所示的各电路图，回答如下问题：（1）电路中已经造成短路的有           。 （2）闭合开关时会出现短路的有           。（3）由几盏灯组成串联电路的有           。（4）由几盏灯组成并联电路的有           。（5）开关S能控制两盏灯的有           。（6）无论怎样改变开关状态，电路里总有灯泡不能发光的是           。 8．一只准确的电流表接入电路后，合上开关，灯泡均发光，但电流表的示数为零，造成这一现象的原因可能是Ａ．电流表的正、负接线柱接反了 Ｂ．电流表被导线短路Ｃ．电源坏了，电路中没有电流 Ｄ．由于电流表接线柱接触不良，被开路9．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为（   ）A．1.2V   4.8V      B．6V   1.2V     C．1.2V   6V     D．4.8V   1.2V       10．有一辆玩具电动车，在行使过程中，车上的小动物可以自由旋转，这种功能是由两个电动机带动的。如图所示是玩具电动车的简化电路图。目前该车某一处出现了故障：通电后玩具电动车只能行使，而上面的小动物不能旋转。对此，提出了猜想：【猜想与假设】⑴可能是旋转开关有故障；⑵可能是旋转定时器有故障；⑶可能是旋转电动机有故障。瑞瑞同学利用一只电压表来判断故障的位置。【进行实验】⑴将玩具电动车装上四节新干电池，闭合旋转开关和旋转定时器；⑵将电压表一端接在d点不动，另一端依次接在a点、b点、c点，观察电压表的示数。【分析和论证】⑴如果另一端接在a点时电压表有示数，接在b点时无示数，说明旋转开关        (选择“开路”、“短路”或“正常”)；⑵如果另一端分别接在a、b点时，电压表都有示数，然后改接到c点，发现电压表仍然有示数，且Uad=Ubd= Ucd，说明             和             正常，              有故障。11．如图，物理课上老师做了水果电池的实验，并对水果电池产生的电压及电流的有关实验数据做了记录，如表所示。课后，小明将一块铜片和一块铁片插入蕃茄中，做了一个“蕃茄电池”，他想知道“蕃茄电池”的正、负极分别是哪端。现有的器材是：实验室用的双量程电流表及电压表各一个，导线若干。小明面临的问题是，用哪个电表较好?你认为比较合理的是选用       ；如果选用另一电表，会遇到的问题可能是                                                                                        。电池种类电压/V电流/μA番茄0.20100梨0.1250桔子0.114012．图13中电表的示数分别为：甲图___________，乙图___________。而右图14中甲、乙分别为         表和        表。                 图14 11．如图5所示的电路中，电源电压不变，开关S闭合，灯L1和L2都正常发光．一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现象的原因可能是　　（   ）A．灯L1短路　　　B．灯L2短路　　　C．灯L1断路　　　D．灯L2断路15．如图所6示的电路，闭合开关S，两灯均正常发光，下列说法中正确的是　（  ）A．通过a点的电流等于通过c点的电流     B．通过a点的电流大于通过c点的电流C．电压表测的是c点的电压               D．电压表测的是电源电压16．有一种节日彩灯上串联着30只相同的小灯泡，如图7．接到照明电路中，30只小灯泡都发光，如果电源插头处的电流为200mA，那么，通过每只小灯泡的电流是＿＿＿＿A，每只小灯泡两端的电压约为＿＿＿＿V．    17．如图9是“探究并联电路的电流特点”的实验时未连好的电路，现要求灯L1和灯L2并联，且电流表测灯L2中的电流．（1）请你用笔画线表示导线，帮他们完成电路连接，以符合要求．若两节干电池串联，若用电压表测量图中正、负极，则电压为    V, 若电压表测灯L1两端电压，则示数为     V。（2）按要求正确连接好电路，闭合开关，电流表的示数如图11甲所示，则灯L2中电流为＿＿＿A．（3）在这个电路中，再用电流表测干路中的电流时，电流表的示数如图21乙所示，则灯L1中的电流为＿＿＿＿A．18．如右图12所示电路中，当开关S闭合后，灯泡L1和L2都不发光，若已经确定问题是由于其中某个灯泡断路引起的，在不允许拆开电路的情况下，请你利用一只电压表或一只电流表接入电路中的a、b、c、d、e任意两点间，分别对故障进行分析判断，请把方法和判断结果填入下表中(限填写一种方法)．电表方法(接在何处、开关开闭情况)现象与结论电流表  电压表  19．小王认为：在一个电路中接有两只电灯，接通电路，若通过它们的电流相等，则这两只灯一定是串联的．你同意他的观点吗？说明你的理由．  20．在如图13电路中，闭合开关S后，电流表A1、A2的示数分别为0.38A和0.7A，电压表的示数为4.5V。试求：（1）灯L1、L2中的电流I1和I2；（2）L1两端的电压U1和电源电压U．
