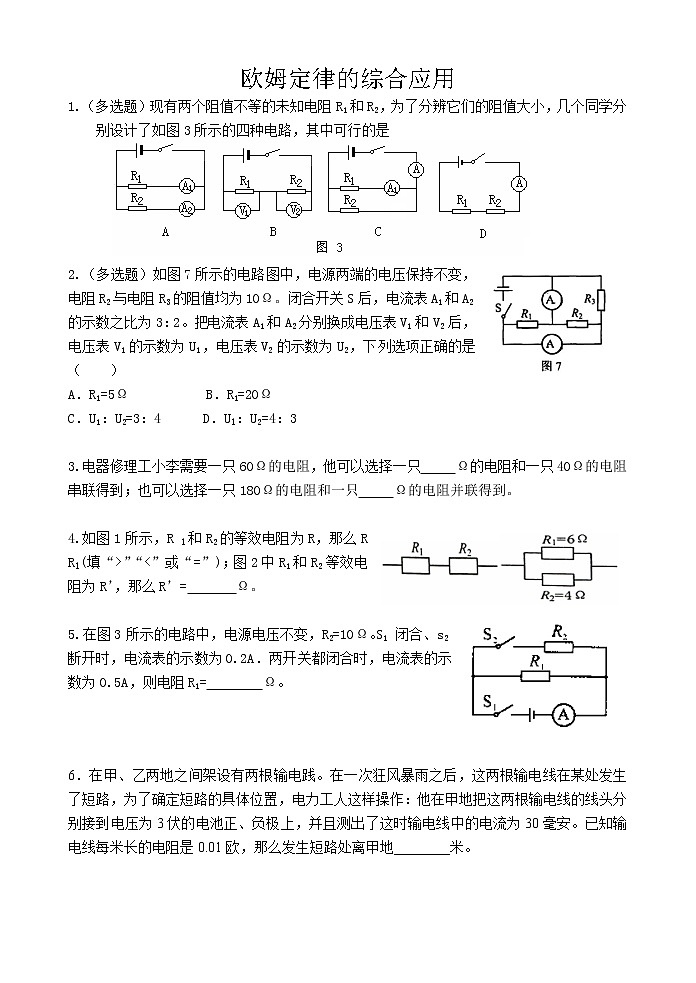

欧姆定律的综合应用1.（多选题）现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图3所示的四种电路，其中可行的是    2.（多选题）如图7所示的电路图中，电源两端的电压保持不变，电阻R2与电阻R3的阻值均为10Ω。闭合开关S后，电流表A1和A2的示数之比为3：2。把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1，电压表V2的示数为U2，下列选项正确的是（    ）A．R1=5Ω           B．R1=20ΩC．U1：U2=3：4      D．Ul：U2=4：3 3.电器修理工小李需要一只60Ω的电阻，他可以选择一只     Ω的电阻和一只40Ω的电阻串联得到；也可以选择一只180Ω的电阻和一只     Ω的电阻并联得到。 4.如图1所示，R l和R2的等效电阻为R，那么R      Rl(填“>”“<”或“=”)；图2中R1和R2等效电阻为R’，那么R’=       Ω。 5.在图3所示的电路中，电源电压不变，R2=10Ω。S1 闭合、s2断开时，电流表的示数为0.2A．两开关都闭合时，电流表的示数为0.5A，则电阻R1=        Ω。   6．在甲、乙两地之间架设有两根输电践。在一次狂风暴雨之后，这两根输电线在某处发生了短路，为了确定短路的具体位置，电力工人这样操作：他在甲地把这两根输电线的线头分别接到电压为3伏的电池正、负极上，并且测出了这时输电线中的电流为30毫安。已知输电线每米长的电阻是0.01欧，那么发生短路处离甲地________米。  7. A、B是两条长度相同的镍铬合金丝，A的横截面积大于B的横截面积，则A的电阻_________B的电阻(填“大于”、“小于”或“等于”，下同)；若将它们串联后接入电路，A两端的电压_________B两端的电压；若将它们并联后接入电路，通过A的电流_________通过B的电流。 8.维修电器需要一个4Ω的电阻，而维修工手边共有四只电阻，它们的代号和阻值分别是R1=lΩ、R2=3Ω、R3=6Ω、R4=12Ω。      (1)请你设计一种方案，只选用其中的两只电阻，通过电阻串联或并联的方式，得到“一个”阻值为4Ω的“等效”电阻。    （要求在右侧的虚线框中画出电阻的连接图并标示出电阻的代号，无须做任何说明）    (2)若将得到的阻值为4Ω的“等效”电阻接到电压为6V的电源两端，请求出你选用的两只电阻中阻值较小的那只电阻消耗的电功率。 9.在学习“串联电阻的总电阻与各串联电阻之间关系”的时候，小强和小刚利用滑动变阻器（铭牌上标有20Ω   1A）、两个定值电阻（5Ω  10Ω）、电压表、电源等器材对此进行了探究。他们设计了如下图甲所示的电路图。（1）根据电路图，请你在上图乙中用笔画线代替导线，将没有连接完的实物电路连接好（导线不允许交叉且电流表的量程选取适当）。（2）请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移到________（填“A”或“B”）端。（3）上表是小强和小刚在这次实验中所记录的数据。请你根据他们三次测量的数据进行分析，可以得出的结论是：________________________________________________________。（4）若闭合开关后发现电流表有示数，而电压表无示数，则出现该现象的原因可能是下面哪一种情况？_______（只填字母序号即可）。A.滑动变阻器某处断路         B.只有R1被短路C.只有R2被短路              D.电压表的某一个接线柱接触不良(5)在这次实验中，滑动变阻器的作用是：__________________________________________________________。 10.如图1所示电路是在环境温度为10 0C左右的条件下工作的某自动恒温箱原理简图。 箱内电阻Rl=5kΩ,R2为热敏电阻，其阻值随温度变化的图线如图2所示，电源电压为12V.当电压鉴别器的两接入点a,b间的电压Uab小于2V时，鉴别器将使开关S接通，使恒温箱内的电热丝通电而发热，从而使箱内温度升高；当Uab大于4V时，鉴别器将使S断开，停止加热。(1)、从图2中读出环境温度为150C时的热敏电阻R2为        kΩ。(2)、通过计算判定该恒温箱内的温度将保持在怎样的范围？ (3)、若想使此恒温箱内的温度变化范围在第(2)问的基础上降低一些，在鉴别器功能和热敏电阻不变的条件下，可采取怎样的措施？ 11．小明想探究某电阻的阻值R，与温度t的关系，设计了如下图所示的电路，其中，定值电阻Ro＝20欧，电源电压U＝3伏。他把该电阻放在不同的温度下做实验，得到了不同温度下该电阻的阻值(如下表)。    (1)由表中数据得出，该电阻的阻值Rt与温度t的数学关系式为  ▲  。    (2)通过计算说明，当温度为0℃时，小明观察到实验中电压表的示数为多少伏?  ·    (3)在实验过程中，小明发现：温度较高时，随温度的上升，电压表示数变化不明显。经检查，电路连接正常，各元件没有损坏。你认为小明发现的情况可能是什么原因造成的?  ▲  。   12．学习了电学相关知识后，学校举办了一次综合实践活动，活动的主题是利用电流表或电压表制作一个简易电子秤．图20是小红设计的电子秤原理图，其中E为干电池(2节)；A是电流表（电子秤示数表盘)；R0是定值电阻(5Ω)；R是一根长为6cm阻值为15Ω的均匀电阻丝．c是一根弹簧，其所受压力F与压缩量△L的关系如图21所示(塑料盘的重力不计，g取10N／kg，制作时，调整弹簧的长度，使之不称重物时滑片P刚好在电阻丝的a端．⑴该电子秤的最大称量是多大．应选用的电流表最大量程是多少．⑵当电流表的指针指在O．3A处时，所称重物的质量是多少．⑶从理论上说明该方案的最大不足，画出你的设计原理图．    13．张林同学设计了一个风速仪，图甲是它的原理示意图。定值电阻Ro = 10 欧，Rl 是压力传感器（其电阻值会随所受压力大小变化而变化，变化关系如图乙），电源电压恒为3 伏，电流表的量程为0－0.6 安，风压板是一块长方形的轻质塑料板，它的面积为0.4米2 。( 1 ）在电路中连入R0的目的是            ( 2 ）闭合开关后电流表的读数为0.15A， 风压板上所受到的压力是多少？此时的风速为多少？
( 3 ）你认为此风速仪存在的不足之处是           （写出一点即可）。 14．我市北部沿海耸起一片“风电林”，为威海经济发展提供了可再生绿色能源，为旅游业带来新亮点。小明对风力的研究也产生了浓厚的兴趣，和同学一起设计了“风力测试仪”的原理图，如图23所示，已知电源电压12V，R0为20Ω，OB长为10cm，AB长为20cm．阻值为60Ω的均匀电阻丝。OP为质量．电阻均不计的金属细杆，下端连接一个重为3N的圆球P。金属细杆OP始终与电阻丝AB              接触良好且无摩擦。闭合开关S，无风时，OP下垂并与电阻丝的B端接触；有风时，圆球P受风力作用，使金属细杆OP绕悬挂点O偏转。请你解答下列问题：（1）无风时电流表示数是多少？（2）当金属细杆OP滑到AB中点时电路消耗的总功率是多少？（3）当金属细杆OP滑到A点时圆球P受的风力是多大？（4）若将电流表的刻度改为风力表的刻度值，请问表盘刻度均匀吗？简要说明理由。         15．如图所示电路，电源电压保持不变。在甲图中，闭合开关S，电压表示数为4V，电流表示数为0.4A；乙图中，闭合开关S，电压表示数为6V。求：（1）R1 、R2的阻值；（2）乙图中电流表示数。      16．有一个额定电压为8V的小灯泡，正常发光时的电阻为10Ω。手边现只有电压为10V的电池，以及任意阻值的备选电阻器。为了使此小灯泡正常发光：（1）请在右边的方框内画电路图来表示你的设计方案，并说明设计理由。（2）通过计算回答你所选用的电阻器的规格。      17.干电池是实验时经常使用的电源，它具有稳定的电压。实际上干电池本身也具有一定的电阻，只是因为较小，我们忽略了电源本身电阻的影响。如果考虑电阻，可以把干电池看成一个理想的电源（即电阻为零）和一个电阻r串联组成，如图甲所示。用图乙所示的电路可以测量一个实际电源的电阻值。图中R为电阻箱。开关S闭合后，调节电阻箱，当电阻箱电阻R1=14Ω时，理想电流表的读数I1=0.2A；当电阻箱电阻R2=29Ω时，理想电流表的读数I2=0.1A。求电源电阻r的大小。    18.某班科技小组的同学设计了一种简易的电子拉力计，图甲是其原理图．放在水平地面上的物体A通过硬质弹簧与拉环相连。弹簧上端和金属滑片P固定在一起（弹簧的电阻不计，P与R2接触良好且不计摩擦）．已知物体A的质量为100kg，定值电阻R1 = 6 Ω，R2 是一根长为6cm的均匀电阻线（阻值与其长度成正比），其最大阻值为24Ω，电源电压为6V，电流表的量程为0~06A．当不拉拉环是时，金属滑片P刚好处于a端．已知该弹簧伸长的长度△l与所受竖直向上的拉力F间的关系如图乙所示，问：    （1）要把电流表的表盘改为拉力计的表盘，则拉力计表盘的零刻度应标在电流表表盘的何处？    （2）闭合开关，当电流表示数为0.6A时，R2接入电路中的电阻为多少？    （3）在保证电路安全的条件下，物块A对地面的压力范围是多少？（取g=10N/kg）          19.影响导体电阻大小有多种因素。如图甲所示的实验是  为了探究导体电阻大小与     的关系。同学们查阅  资料后知道某些导体的电阻还与磁场强弱有关(磁场  强弱称为磁场强度，用符号B表示，其单位为特斯拉，  用符号T表示)，电阻随磁场的增强而增大，利用这种  关系可以测量磁场的强度。如图乙所示为室温下某磁  敏电阻阻值R随磁场强度变化的曲线。若实验室可提供以下器材：磁敏电阻、蹄形磁铁、电源、开关、导线、滑动变阻器、电压表、电流表(毫安为单位)。(1)现要测定如图丙所示蹄形磁铁两极间磁敏电阻R所在处的磁场强度，请在虚线框内画出实验电路图；（2）某同学正确实验后，测得磁敏电阻R两端的电压与电流的数据如下：实验次数123U/伏O.45O.911.5OI/毫安O.3O.61.0    请利用表中数据计算该磁敏电阻R在此磁场电的阻值为     欧，该处磁场强度大约为     特斯拉；(3)若要在上述实验后继续研究磁敏电阻大小与磁场方向的关系，则只要在原实验中改变     即可。     20.某金属电阻在t≥0℃时，其阻值R1随温度的变化关系为Rt=100(1+5 x10-3t)Ω.利用这一特性可制成金属电阻温度计，其原理图如图19所示，电源的电压恒为3 V，金属电阻Rt作为测温探头，把它放入0℃处—段时间后，闭合开关，调节滑动变阻器R0．使电流表示数恰好达到满量程15 mA。  (1)求R0接入电路的阻值；  (2)电流表刻度盘的中央所对应的温度刻度值是多大?  (3)如果用电压表代替电流表，并使电压表示数随探头温度的升高而增大，请面出你设计的电路图。 21.如图25是一种测量小汽车油箱内油量装置的原理图。压力传感器R的电阻会随所受压力大小发生变化，油量表（由电流表改装而成）指针能指示油箱里的油的多少。       已知：压力传感器R的电阻与所受压力的关系如下表所示：压力F/N050100150200250300…电阻R/Ω500380310245200170150…   若压力传感器R的上表面面积为5cm2,汽油热值为4.6╳107J/kg，汽油的密度为0.71╳103kg/ m3，电源电压为6V。请回答下列问题：⑴当油与箱总重为600N时，压力传感器R受到的压强是多大？⑵若油箱内油为10kg，汽油完全燃烧能放出多少的热量？⑶如果空油箱的质量为5.8kg，油量表指针指向2╳10-2  m3时，电路中电流是多少？
