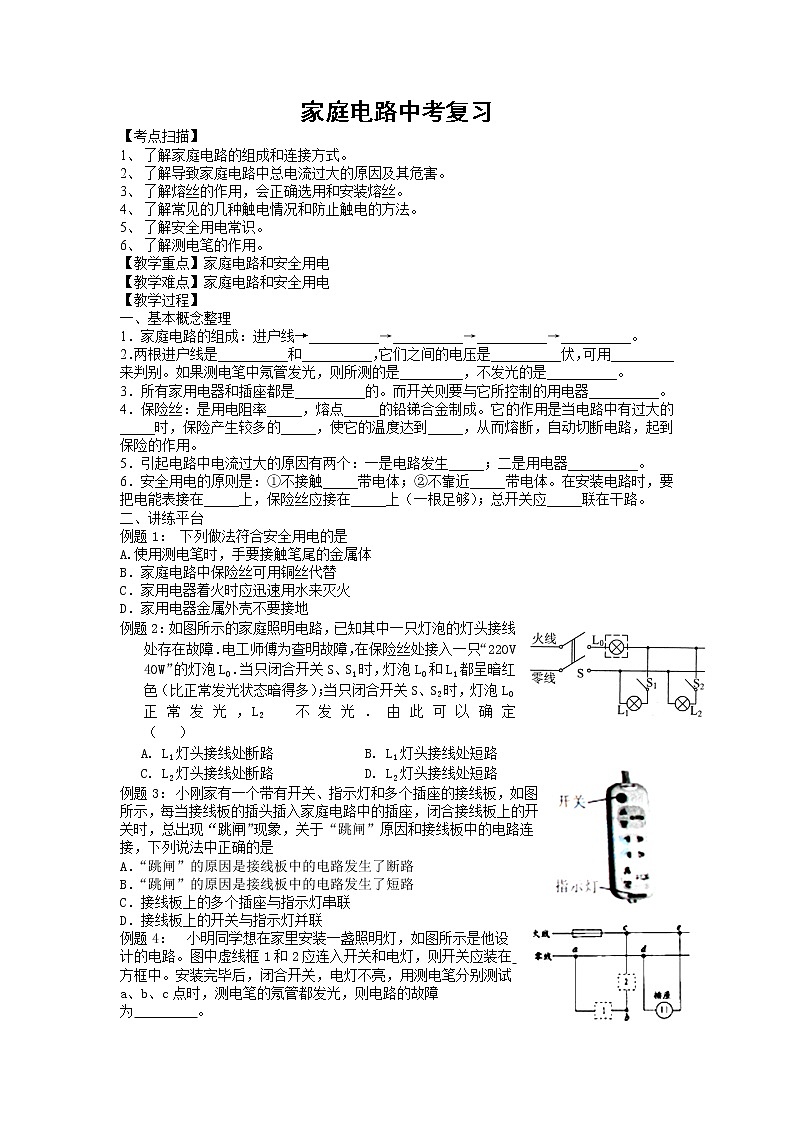

苏科版九年级物理学习共同体中考复习专题 家庭电路复习学案（无答案）
展开家庭电路中考复习
【考点扫描】
1、 了解家庭电路的组成和连接方式。
2、 了解导致家庭电路中总电流过大的原因及其危害。
3、 了解熔丝的作用，会正确选用和安装熔丝。
4、 了解常见的几种触电情况和防止触电的方法。
5、 了解安全用电常识。
6、 了解测电笔的作用。
【教学重点】家庭电路和安全用电
【教学难点】家庭电路和安全用电
【教学过程】
一、基本概念整理
1．家庭电路的组成：进户线→__________→__________→__________→__________。
2．两根进户线是__________和__________，它们之间的电压是__________伏，可用_________来判别。如果测电笔中氖管发光，则所测的是_________，不发光的是__________。
3．所有家用电器和插座都是__________的。而开关则要与它所控制的用电器__________。
4．保险丝：是用电阻率_____，熔点_____的铅锑合金制成。它的作用是当电路中有过大的_____时，保险产生较多的_____，使它的温度达到_____，从而熔断，自动切断电路，起到保险的作用。
5．引起电路中电流过大的原因有两个：一是电路发生_____；二是用电器__________。
6．安全用电的原则是：①不接触_____带电体；②不靠近_____带电体。在安装电路时，要把电能表接在_____上，保险丝应接在_____上（一根足够）；总开关应_____联在干路。
二、讲练平台
例题1： 下列做法符合安全用电的是
A.使用测电笔时，手要接触笔尾的金属体
B．家庭电路中保险丝可用铜丝代替
C．家用电器着火时应迅速用水来灭火
D．家用电器金属外壳不要接地
例题2： 如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定 （ ）
A. L1灯头接线处断路 B. L1灯头接线处短路
C. L2灯头接线处断路 D. L2灯头接线处短路
例题3： 小刚家有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象，关于“跳闸”原因和接线板中的电路连接，下列说法中正确的是
A．“跳闸”的原因是接线板中的电路发生了断路
B．“跳闸”的原因是接线板中的电路发生了短路
C．接线板上的多个插座与指示灯串联
D．接线板上的开关与指示灯并联
例题4： 小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。图中虚线框1和2应连入开关和电灯，则开关应装在 方框中。安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为 。

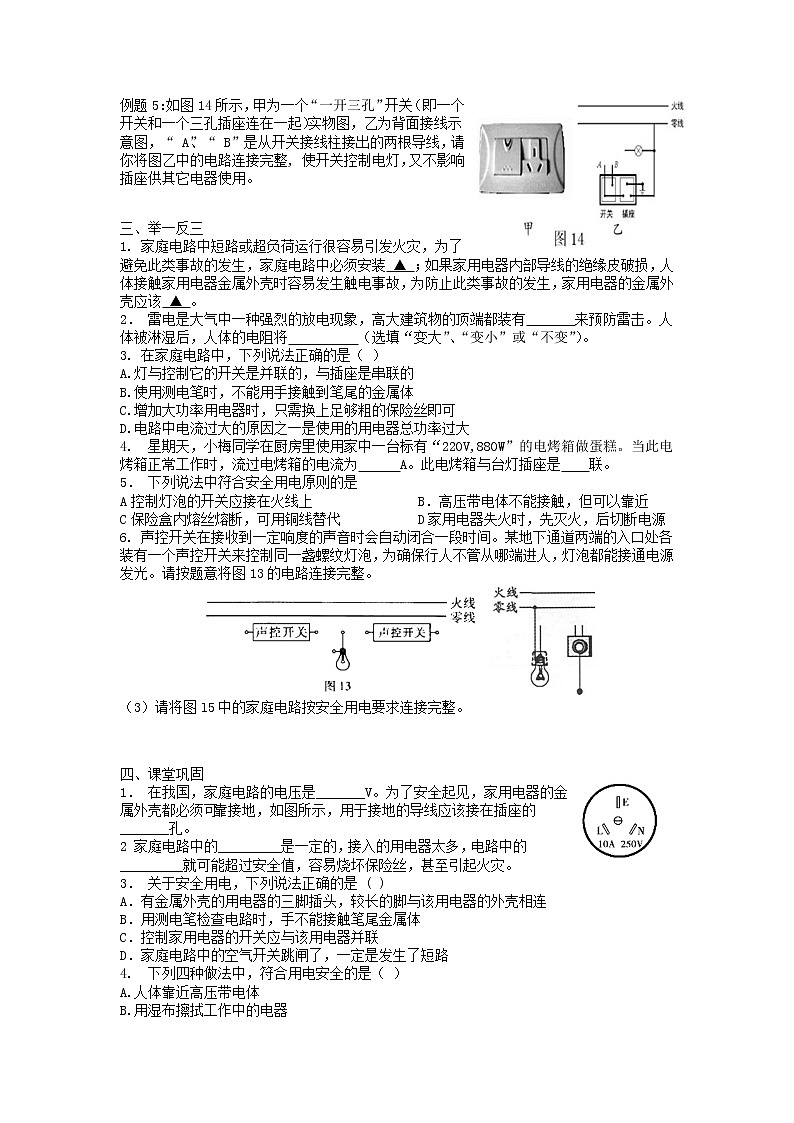

例题5： 如图14所示，甲为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，乙为背面接线示意图，“ A”、“ B”是从开关接线柱接出的两根导线，请你将图乙中的电路连接完整, 使开关控制电灯，又不影响插座供其它电器使用。
三、举一反三
1. 家庭电路中短路或超负荷运行很容易引发火灾，为了避免此类事故的发生，家庭电路中必须安装 ▲ ；如果家用电器内部导线的绝缘皮破损，人体接触家用电器金属外壳时容易发生触电事故，为防止此类事故的发生，家用电器的金属外壳应该 ▲ 。
2． 雷电是大气中一种强烈的放电现象，高大建筑物的顶端都装有 来预防雷击。人体被淋湿后，人体的电阻将 （选填“变大”、“变小”或“不变”）。
3. 在家庭电路中，下列说法正确的是（ ）
A.灯与控制它的开关是并联的，与插座是串联的
B.使用测电笔时，不能用手接触到笔尾的金属体
C.增加大功率用电器时，只需换上足够粗的保险丝即可
D.电路中电流过大的原因之一是使用的用电器总功率过大
4. 星期天，小梅同学在厨房里使用家中一台标有“220V,880W”的电烤箱做蛋糕。当此电烤箱正常工作时，流过电烤箱的电流为 A。此电烤箱与台灯插座是 联。
5． 下列说法中符合安全用电原则的是
A控制灯泡的开关应接在火线上 B．高压带电体不能接触，但可以靠近
C保险盒内熔丝熔断，可用铜线替代 D家用电器失火时，先灭火，后切断电源
6. 声控开关在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光。请按题意将图13的电路连接完整。
（3）请将图l5中的家庭电路按安全用电要求连接完整。
四、课堂巩固
1． 在我国，家庭电路的电压是_______V。为了安全起见，家用电器的金属外壳都必须可靠接地，如图所示，用于接地的导线应该接在插座的_______孔。
2 家庭电路中的_________是一定的，接入的用电器太多，电路中的_________就可能超过安全值，容易烧坏保险丝，甚至引起火灾。
3． 关于安全用电，下列说法正确的是 ( )
A．有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连
B．用测电笔检查电路时，手不能接触笔尾金属体
C．控制家用电器的开关应与该用电器并联
D．家庭电路中的空气开关跳闸了，一定是发生了短路
4. 下列四种做法中，符合用电安全的是（ ）
A.人体靠近高压带电体
B.用湿布擦拭工作中的电器
C.一个插线板供多个大功率用电器同时工作
D.使用测电笔时，手与笔尾金属体接触
5. 下列做法符合安全用电原则要求的是
A.家庭电路因故障导致保险丝熔断，更换保险丝后立即合上闸刀开刀，恢复供电
B.在没有保险丝的情况下可以用铜丝代替保险丝
C.微波炉的金属外壳要接地
D.电灯开关可以接在火线上，也可以接在零线上
6． 如图所示，属于安全用电的是（ ）
五、课后作业
1. 家庭电路中，电冰箱与电视机是 的（选填“串联”或“并联”），家中电灯工作时将 能转化为光能。
2. 下列符合安全用电常识的做法是
A.用湿手拔用电器的插头 B.把衣服搭在电暖器上烘烤
C．用铁丝代替保险是 D.不在高压线附近放风筝
3. 家庭电路中的保险丝熔断了，以下原因中不可能的是
A.家庭中用电器的总功率过大 B.电灯开关中的两根导线相碰
C.保险丝的规格不合适，熔断电流太小 D.插头中的两根导线相碰
4. 下列有关用电知识的叙述正确的是
A.可以用铜丝和铁丝来代替保险丝 B.零线就是电线
C.如果发生触电事故应先切断电源再施救 D.使用试电笔时，手指可以接触到笔尖
5． 在如图4所示的四幅图中，符合安全用电要求的是（ ）
6． 关于家庭电路中电器的安装的说法错误的是（ ）
A．开关应接在火线上 B．螺丝口灯泡的螺旋套一定要接在零线上
C．开关应和灯泡并联 D．三孔插座应有接地线
7. 下列符合安全用电要求的是
A.用湿抹布擦正在发光的灯泡
B.家庭照明电路中，开关要串联在火线和电灯之间
C.为了方便，将洗衣机三脚插头改成两脚插头使用
D.用电器起火时要迅速泼水救火
8. 下列说法符合安全用电原则的是
A．用湿手插电源插头
B．高压警示牌提醒我们安全电压为220V
C．发现有人触电，须用干木棍迅速挑开人身上的电线
D．为了安全，应尽可能选择较粗的保险丝
9. 在家庭用电中，下列做法符合安全用电原则的是( )
A．电水壶在工作时，金属外壳接地 B．人站地上用手触摸裸露的火线
C．控制电灯的开关接在零线上 D．用湿布擦正在工作的灯具
10． 下列符合安全用电原则的是
A．用铜丝做保险丝 B．远离高压装置 C．雷雨天用手机通话 D．用湿布擦拭开关
A.电冰箱的金属外壳接地 B.电视天线与电线接触 C．绝缘皮破损 D.电线上晾衣服
11. 以下做法中正确的是（ ）
A．将废旧电池直接随手丢弃 B. 用铜丝代替保险丝
C．金属外壳的用电器，需将其外壳接地 D．发现有人触电，应立即上前将其拉开
12. 关于安全用电，下列说法中正确的是
A．使用有金属外壳的家用电器时，应将其外壳接在零线上
B．发现有人触电，应迅速用手拉触电的人脱离电源
C．长期使用大功率用电器时，为了避免烧保险丝，可以用铜导线代替保险丝
D．用测电笔辨别火、零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体
13． 有关测电笔的使用，下列说法正确的是
A．氖管发光时测电笔接触的是零线
B．使用时手可以接触测电笔的任何部位
C．测电笔不能用来辨别电池的正负极
D．测电笔与手接触的部分都是绝缘体
14. 电是人们的好帮手，以下做法符合安全用电要求的是（ ）
A.电灯的控制开关可以安装在零线上
B.导线的绝缘皮破损后一定要及时更换
C.使用测电笔时手指千万不能碰到笔尾金属体
D.如果发现有人触电，应立即用手将触电者拉开
15． 遇到雷雨天气时,以下做法正确的是
A.躲在大树下避雨 B. 在露天游泳池里游泳
C. 避免使用手机 D. 撑着金属杆的雨伞在野外行走
16. 下列做法中，符合安全用电要求的是
A.雷雨天在大树下避雨 B.用湿抹布擦正在发光的灯泡
C.发生触电事故时，先切断电源 D.使用试电笔时，手接触金属笔尖
17. 下列做法中符合安全用电原则的是
A.用湿手拔插头 B.选择保险丝时应尽量选择粗的
C.控制家用电器的开关应安装在火线上 D.发现有人触电时，立即用手把人拉开
18. 下列给出的用电器中连接方式属于串联的是
A 烘托节日气氛的小彩灯——满天星 B道路两旁的路灯
C 家中的电视和电脑等家用电器 D教室里照明用的日光灯
19. 请在图7连接家庭电路的电路图。要求：L1灯、L2灯并联，开关S控制两盏灯。
