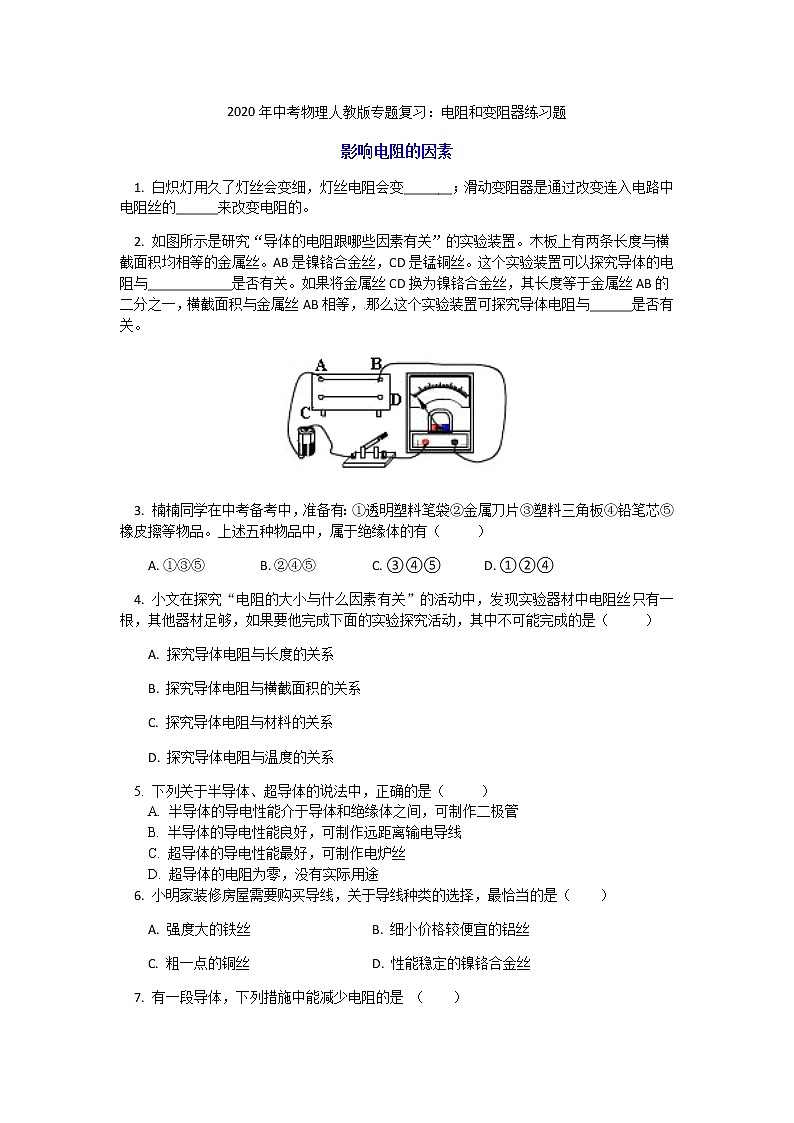

    2020年中考物理人教版专题复习:电阻和变阻器练习题第1页

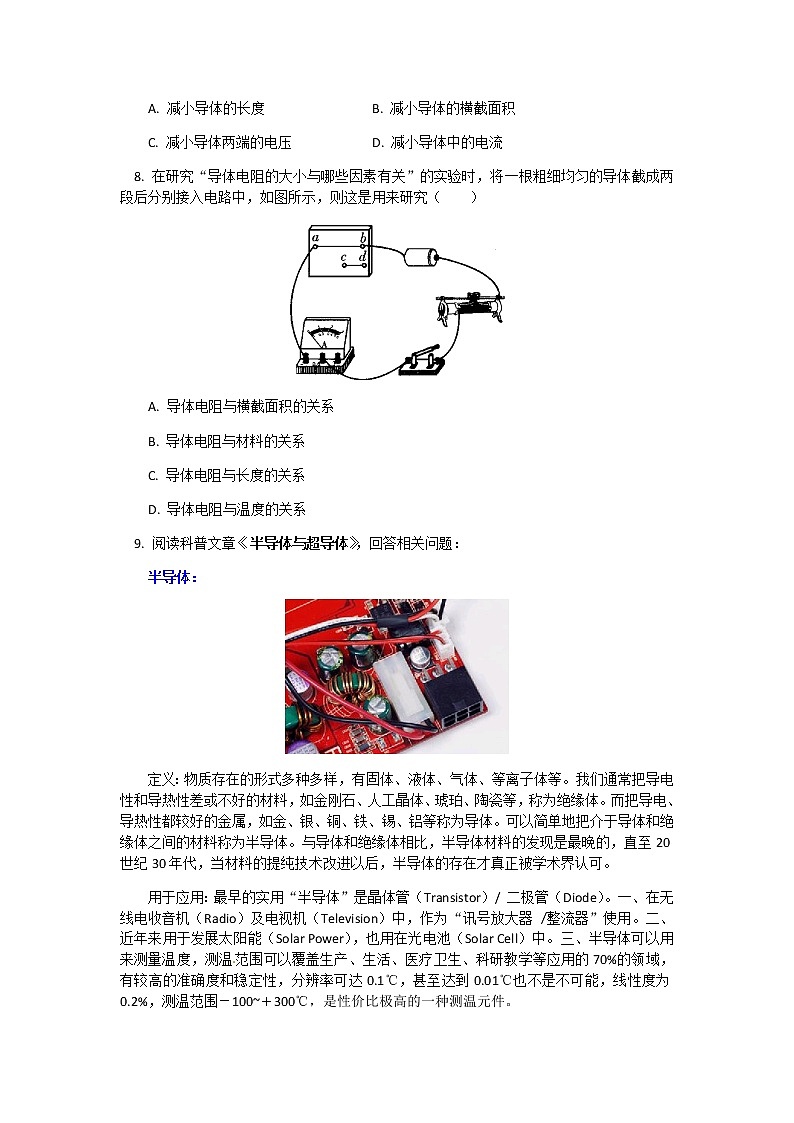

    2020年中考物理人教版专题复习:电阻和变阻器练习题第2页

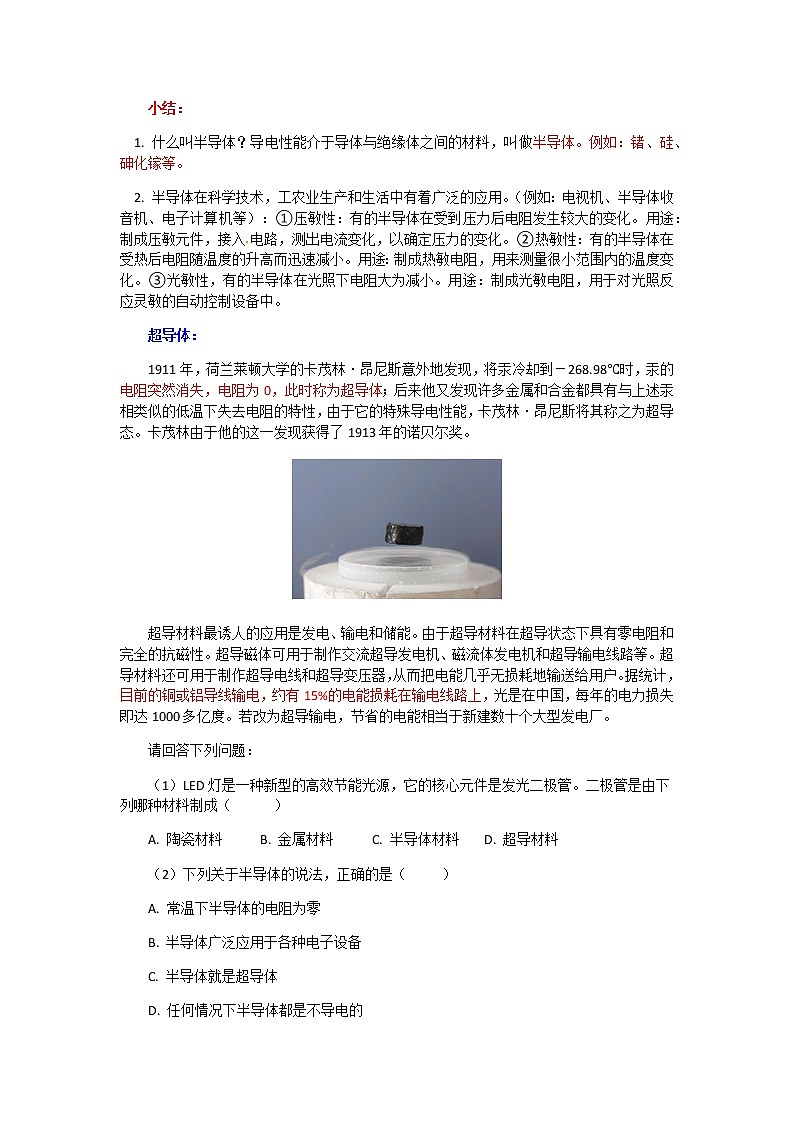

    2020年中考物理人教版专题复习:电阻和变阻器练习题第3页
    还剩11页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2020年中考物理人教版专题复习:电阻和变阻器练习题

    展开

    2020年中考物理人教版专题复习:电阻变阻器练习题影响电阻的因素1. 白炽灯用久了灯丝会变细,灯丝电阻会变_______;滑动变阻器是通过改变连入电路中电阻丝的______来改变电阻的2. 如图所示是研究导体的电阻跟哪些因素有关的实验装置。木板上有两条长度与横截面积均相等的金属丝AB是镍铬合金丝,CD是锰铜丝这个实验装置可以探究导体的电阻与____________是否有关。如果将金属丝CD换为镍铬合金丝,其长度等于金属丝AB的二分之一,横截面积与金属丝AB相等,那么这个实验装置可探究导体电阻与______是否有关3. 楠楠同学在中考备考中,准备有:①透明塑料笔袋②金属刀片③塑料三角板④铅笔芯⑤橡皮擦等物品。上述五种物品中,属于绝缘体的有    A. ①③⑤  B. ②④⑤     C. ③④⑤  D. ①②④4. 小文在探究“电阻的大小与什么因素有关”的活动中,发现实验器材中电阻丝只有一根,器材足够,如果要他完成下面的实验探究活动,其中不可能完成的是     A. 探究导体电阻与长度的关系B. 探究导体电阻与横截面积的关系C. 探究导体电阻与材料的关系D. 探究导体电阻与温度的关系5. 下列关于半导体、超导体的说法中,正确的是     A. 半导体的导电性能介于导体和绝缘体之间,可制作二极管B. 半导体的导电性能良好,可制作远距离输电导线C. 超导体的导电性能最好,可制作电炉丝D. 超导体的电阻为零,没有实际用途6. 小明家装修房屋需要购买导线,关于导线种类的选择,最恰当的是    A. 强度大的铁丝                B. 细小价格较便宜的铝丝C. 粗一点的铜丝                 D. 性能稳定的镍铬合金丝7. 有一段导体,下列措施中能减少电阻的是     A. 减小导体的长度                B. 减小导体的横截面积C. 减小导体两端的电压            D. 减小导体中的电流[来源:Z+xx+k.Com]8. 在研究“导体电阻的大小与哪些因素有关”的实验时,将一根粗细均匀的导体截成两段后分别接入电路中,如图所示,则这是用来研究(    A. 导体电阻与横截面积的关系B. 导体电阻与材料的关系C. 导体电阻与长度的关系D. 导体电阻与温度的关系9. 阅读科普文章《半导体与超导体》,回答相关问题:半导体:定义:物质存在的形式多种多样,固体、液体、气体、等离子体等。我们通常把导电性和导热性差或不好的材料,如金刚石、人工晶体、琥珀、陶瓷等,称为绝缘体。而把导电、导热都较好的金属如金、银、铜、铁、锡、铝等称为导体。可以简单把介于导体和绝缘体之间的材料称为半导体。与导体和绝缘体相比,半导体材料的发现是最晚的,直20世纪30年代,当材料的提纯技术改进以后,半导体的存在才真正被学术界认可。用于应用:最早的实用“半导体”是晶体Transistor/ 二极Diode)。一、在无线电收音机(Radio)及电视机(Television)中,作为“讯号放大器 /整流器”使。二、近用于发展太阳能(Solar Power),也用在光电池(Solar Cell)中。三、半导体可以用来测量温度,测温范围可以覆盖生产、生活、医疗卫生、科研教学等应用的70%的领域,有较高的准确度和稳定性,分辨率可达0.1,甚至达到0.01也不是不可能,线性度0.2%,测温范围100~300℃,是性价比极高的一种测温元件。小结:1. 什么叫半导体?导电性能介于导体与绝缘体之间的材料,叫做半导体例如:锗、硅、砷化镓等2. 半导体在科学技术,工农业生产和生活中有着广泛的应用(例如:电视、半导体收音机、电子计算机等):压敏性:有的半导体在受到压力后电阻发生较大的变化用途:制成压敏元件,接入电路,测出电流变化,以确定压力的变化热敏性:有的半导体在受热后电阻随温度升高而迅速减小用途:制成热敏电阻,用来测量很小范围内的温度变化光敏性,有的半导体在光照下电阻大为减小用途:制成光敏电阻,用于对光照反灵敏的自动控制设备中。超导体:1911年,荷兰莱顿大学的卡茂·尼斯意外地发现,将汞冷却到-268.98℃时,汞的电阻突然消失,电阻为0,此时称为超导体;后来他又发现许多金属和合金都具有与上述汞相类似的低温下失去电阻的特性,由于它的特殊导电性能,卡茂林·昂尼斯将其称之为超导态。卡茂林由于他的这一发现获得了1913诺贝尔奖。超导材料最诱人的应用是发电、输电和储能。由于超导材料在超导状态下具有零电阻和完全的抗磁性。超导磁体可用于制作交流超导发电机、磁流体发电机和超导输电线路等。超导材料还可用于制作超导电线和超导变压器,从而把电几乎无损耗地输送给用户。据统计,目前的铜或铝导线输电,约有15%的电能损耗在输电线路上,光是在中国,每年的电力损失即达1000多亿度。若改为超导输电,节省的电能相当于新建数十个大型发电厂。请回答下列问题:1LED灯是一种新型的高效节能光源,它的核心元件是发光二极管二极管是由下列哪种材料制成      A. 陶瓷材料  B. 金属材料   C. 半导体材料 D. 超导材料2下列关于半导体的说法,正确的是     A. 常温下半导体的电阻为零B. 半导体广泛应用于各种电子设备C. 半导体就是超导体D. 任何情况下半导体都是不导电的10. 在“探究导体的电阻跟哪些因素有关”的实验中。1)小明的猜想是:①电阻可能与导体的材料有关;小亮的猜想是:②电阻可能与导体的温度有关;小敏的猜想是:③电阻可能与导体的长度有关;根据你掌握的电学知识,你认为:④电阻还与____有关。2)下图是三位同学为上述探究活动准备的实验器材,他们已经完成了部分实物的连接。[来源:,,Z,X,X,K]若电阻受温度的影响可以忽略,要探究猜想①,应该控制____不变;要探究猜想③,应该选用导线____和导线____(填导线的代号字母)进行对比实验。 滑动变阻器1. 在下列各图中,滑动变阻器在电路中的接线方式不同,其中对电路能起调节作用的是(    2. 在如图所示的电路中,用滑动变阻器控制灯的亮度,若要求滑片P向左端滑动时灯逐渐变亮,则下列接法正确的是(    A. MCND        B. MANB         C. MCNB        D. MAND3. 如图所示,当开关闭合后,滑动变阻器的滑片向右移动时     A. 电流表的示数变大,灯变亮B. 电流表的示数变小,灯变亮C. 电流表的示数变小,灯变暗D. 电流表的示数不变,灯亮度不变4. 导体的电阻大小与下列哪个因素无关(      A. 导体的长度              B. 导体的横截面积C. 导体的材料                D. 导体两端的电压5. 不少高速公路收费站开始对过往的超载货车实施计重收费,某同学结合所学物理知识设计了如图所示的计重秤原理图,以下说法正确的是(    A. 称重表相当于一个电压表             B. 电路中的R1是没有作用的   C. 当车辆越重时,称重表的示数越小     D. 当车辆越重时,称重表的示数越大6. 如图所示,滑动变阻器有ABCD四个接线柱,将其中的两个接线柱接入电路,改变电路中电流的大小,正确的连接方式最多有              A. 一种       B. 二种       C. 三种       D. 四种7. 电位器是变阻器的一种,它可以用来改变收音机的音量,小红买了一个电位器,如图所示。把它与灯泡串联起来,利用它改变灯的亮度请仔细观察,如果使滑动触头顺时针转动,灯泡变暗,下列连法正确的是(     A. 连接AC        B. 连接BCC. 连接AB              D. 以上都不正确8. 探究影响导体电阻大小的因素活动中,小明发现实验器材中金属丝只有一根,其它器材足够,如图所示。如果要他完成下面的一些实验探究活动,其中不可能完成的是    A. 探究导体电阻与长度的关系    B. 探究导体电阻与横截面积的关系C. 探究导体电阻与材料的关系    D. 探究导体电阻与温度的关系9. 如图甲为调光台灯,乙为一简单调光台灯的电路图,电路图的MN两点之间接入一个滑动变阻器,使得滑片P向左移动时,灯泡的亮度减小,则下列方法中正确的是      A. AMBN       B. CMDN  C. AMDN      D. BMCN10. 一位同学设计了一个风力测定仪,如图所示O是转动轴,OC是金属杆,下面连接着一块受风板。无风时OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段圆弧形电阻,P点是金属杆与圆弧形电阻相接触的点,电路中接有一个小灯泡,测风力时,闭合开关S即可。通过分析可知:金属杆OC与弧形电阻AB组合在一起相当于一个        ,观察小灯泡的        可以粗略地知道风力的大小。11. 滑动变阻器是通过改变电阻丝接入电路的       来改变接入电路的电阻值,从而改变电路中的电流。一个标有10Ω 2A”字样的滑动变阻器,它的阻值变化范围是     Ω,其中2A表示的意思是                             12. 下表列出了一些材料制成的长1m、横截面积为1mm2的导线在20℃时的电阻值。导线锰铜合金镍铬合金电阻R0.0160.0170.0270.0520.0960.441.1根据表中数据回答:假如让你架设一条输电线路,在线和铁线之间,你应选用_____;假如选用一根金属丝来滑动变阻器的电阻丝,在铁丝和镍铬合金丝之间,你应选用_________  [来源:学科网]13. 如图所示,是小明用变阻器改变灯泡亮度的电路。1画出此电路的电路图;2当开关S闭合后,要使滑动变阻器连入电路中的电阻变小,滑动变阻器的滑片P应向    端移动。(填“左”或“右”)14. 铅笔芯是石墨和黏土混合制成的。不同类型铅笔的笔芯软硬程不同,其中6H的铅笔芯最硬,6B的铅笔芯最软,HB的铅笔芯软硬居中。铅笔芯是导体,那么铅笔芯的电阻大小与其软硬度是否有关呢?小明用如图所示的装置探究这个问题。他先后将6BHB6H的铅笔芯分别接入电路AB两点间,通过观察                     ,比较出三者电阻的大小。他选取的这三支铅笔芯应满足的条件是:                        15. 小华学习了滑动变阻器的使用方法后,想利用如图所示的元件设计一个响声大小可以改变的电铃,请你帮助他完成下列问题:1)连接好实物图。 2)画出正确连接后的电路图。 3)怎样使铃声越来越响? 电阻箱1. 如图(a)所示,滑动变阻器标有“50Ω 1A”的字样,其中“50Ω”表示____,“1A”表示____。将AD端接入电路中,当滑动变阻器的滑片P向右滑动时,连入电路中的电阻将变____,通过电路中的电流将变____。如图(b)所示是一个旋盘式电阻箱面板的示意图,图中表示的电阻值应该是____Ω。2. 如图为电阻箱结构示意图,要使连入电路的电阻为7欧姆,应将铜塞插入插孔的是 (    A. ab   B. bc   C. ad        D. bd 3. 如图所示的插入式电阻箱的结构示意图。它的最大电阻值是    Ω,图中AB两个接线柱之间的电阻值是   Ω。4. 如图所示,是四旋盘的变阻箱,使用它时,可以改变的电阻范围是0_____欧,图中所示的读数是________5. 如图所示的电阻箱的读数是_____________
    试题答案影响电阻的因素1.   长度2. 导体的材料   导体的长度  解析:ABCD材料不同,长短、粗细相同,可以用来探究电阻与导体材料的关系;CD的长度换成AB二分之一的镍铬合金后,则粗细、材料相同,长短不同,可用来探究电阻与导体长度的关系,这是利用了“控制变量法”3. A  解析:铅笔芯的主要成是石墨,是导体4. C  解析:借助鳄鱼钳或用铜丝自制滑环,改变电阻接入电路的长度,可以完成A;接入电阻丝的一半长度,再将整根电阻对折增加其横截面,可以完成B,这一步要注意保证长度相同;用火柴等加热电阻丝,可以完成D5. A6. C  解析:导体的电阻是导体本身的一种性质,它的大小取决于导体的材料、长度和横截面积以及温度家庭电路中导线的选择,应选择电阻较小的导体。题中四种材料,在同种情况下,铜丝的电阻最小此外铜丝的横截面积即越粗,电阻越小,更适合家庭电路使用。本题答案为C7. A  解析:导体的长度越长,电阻越大;导体的横截面积越小,电阻越大;导体的电阻与电流、电压无关。8. C  解析:将一根粗细均匀的导体截成两段后分别接入电路中,这是保持材料、横截面积不变,研究电阻跟长度的关系9.1C  2B 10.1)导体的横截面积  2)导体的长度、横截面积   ac   ca解析:本题考查探究影响导体电阻的决定因素的实验。1)决定电阻大小的因素是导体的材料、导体的长度和导体的横截面积,另外还与导体的温度有关.2)本实验探究应采用控制变量法,欲探究猜想①,变量是导体的材料,控制其他因素不变;欲探究猜想③,变量是导体的长度,控制其他因素不变,故应选用导线a和导线c滑动变阻器1. A  解析:A图中,导线分别接上下两个接线柱,滑片向左滑动阻值增大,向右滑动阻值变小;B图中,导线接在金属棒两端,无论滑片向哪个方向滑动,变阻器连入电路的阻值都是零,C图中,导线接在电阻线两端,变阻器连入电路的阻值最大,且移动滑片时,连入电路的阻值没变;D图中,导线接在同一接线柱上,变阻器未连入电路。2. C  解析:滑动变阻器连入电路的有效接法共4种,即“一上一下”选取接线柱,上边的两个接线柱是等效的,关键是下边接线柱的选取。因为是串联,若灯泡变亮,电路中的电流需变大,滑动变阻器接入的电路的电阻应该变小,即:当滑片向左滑动时电阻变小,接入电路的电阻线的长度变短,故下边应接左边的接线柱。3. A  解析:滑片向右滑动,电路中的电阻变小,电流变大,则灯变亮。4. D  解析:电阻是导体本身的一种性质,它的大小决定于导体的长度、横截面积、材料和温度,与两端的电压和通过的电流无关。5. D  解析:本题中的计重秤实际上是滑动变阻器的应用,图中称重表与电阻R组合在一起,组成滑动变阻器,指针相当于滑片,电阻R相当于电阻丝称重表与电阻串连,实际上是电流表,所以选项A不对。货车重力增大时,指针就向下移动,电路中的电阻就减小,电流增大,称重表示数变大,故选项C不对。从称重表示数判断车重,示数越大车越重。选项D正确。当车很重时指针滑到R的最下端,R连入电路电阻为零,如果没有R1就会短路烧坏电源,所以R1起到保护电路元件的作用选项B不对。6. D  解析:由于滑动变阻器的连接不需要考虑电流的方向,对于4的滑动变阻器共有4种有效接法,2种无效接法(接CDAB)。7. C  解析:由图可知,黑色炭膜电阻相当于滑动变阻器中的电阻丝,滑动触头相当于滑片为了使滑动触头顺时针转动时灯泡变暗,接入电路中的电阻要增大,此时应该把滑动触头左边的炭膜电阻接入电路,即AB个接线柱。8. C  解析:当实验器材中只有一根金属丝时,就不能探究导体电阻与材料的关系9. C  解析:滑片向左移,灯泡的亮度要变暗,则要求电流减小,电阻减小,滑动变阻器接入的电阻丝变长,在CD两根接线柱中,只有D符合要求,再根据“一上一下”的原则,确定答案为C.   10. 滑动变阻器    亮暗  解析:风力测定仪实际上是滑动变阻器的应用,图中金属杆OC与弧形电阻AB组合在一起组成滑动变阻器,金属杆OC相当于滑片,弧形电阻AB相当于电阻丝。当风力增大时,滑片OC的位置就向左偏,电路中的电阻就减小,电流增大,灯泡变亮。从灯泡的亮度就可以判断风力的大小,灯泡越亮,说明风力越大。11. 长度   010   允许通过它的最大电流是2A  解析:滑动变阻器的滑片移动时,只能改变接入电路中的电阻线的长度;牌上所标数据是它的最大电阻和允许通过的最大电流。12. 铜线   镍铬合金  解析:输电线的电阻越小越好,线和铁线在相同条件下,铝线的电阻小于铜线,因此应选用铜线。制作滑动变阻器的电阻丝,需要电阻较大的材料,铁丝和镍铬合金丝在相同条件下,镍铬合金丝的电阻大于铁丝的电阻,因此应选用镍铬合金13. 如图所示  解析:画电路图时先观察实物图,弄清楚各元件是串联的,然后用规定的符号把电路连接情况表示出来。滑动变阻器连入电路的电阻线是AP段,要使灯泡变亮,电路中的电阻应减小,AP段电阻线长度应变短,所以滑片P应向左移动。14. 电流表示数的大小   粗细相同长度相同解析:电阻的大小可以通过电流表示数的大小间接表示出来;根据控制变量法,这三支铅笔芯应保证长度粗细相同15.1)实物图连接如图所示  2)电路图如图所示解析:利用滑动变阻器改变电铃响声,它们之间应串联,这样才能改变通过电铃的电流大小,实现电铃响声的改变。要使铃声越来越响,电路中的电流就要越来越大。滑片的移动情况应视连接滑动变阻器的接线柱而定,如接ACAD,滑片应向左移;如接BCBD,滑片应向右移。3)根据图中连接的方法,要使铃声越来越响,滑动变阻器的滑片P应向左移动。 电阻箱1. 滑动变阻器的最大阻值为50Ω   允许通过的最大电流为1A         6 868解析:滑动变阻器铭牌上标有“50Ω 1A”字样,表示该滑动变阻器的最大阻值为50Ω,允许通过的最大电流为1A。在(a)图中,当AD接入电路中时,滑片P到接线柱A之间的电阻线连入电路,当P向右滑动时,连入电路的电阻线的长度变长,则连入电路中的电阻将变大,通过电路的电流将变小,(b)图中四个档位(千位,百位,十位,个位)所对应的数字分别为6868,故读数为6 868Ω。2. A  解析:CD段的电阻相加为7欧姆,所以应把其他的塞子插入。3. 15Ω  解析:最大电阻应为所有铜塞均不插入,为15Ω;如图电阻,未插入铜塞的部分的阻值应该是4. 999923055. 3608
