备战2020中考物理考点提升训练——专题三十八：电能从哪里来

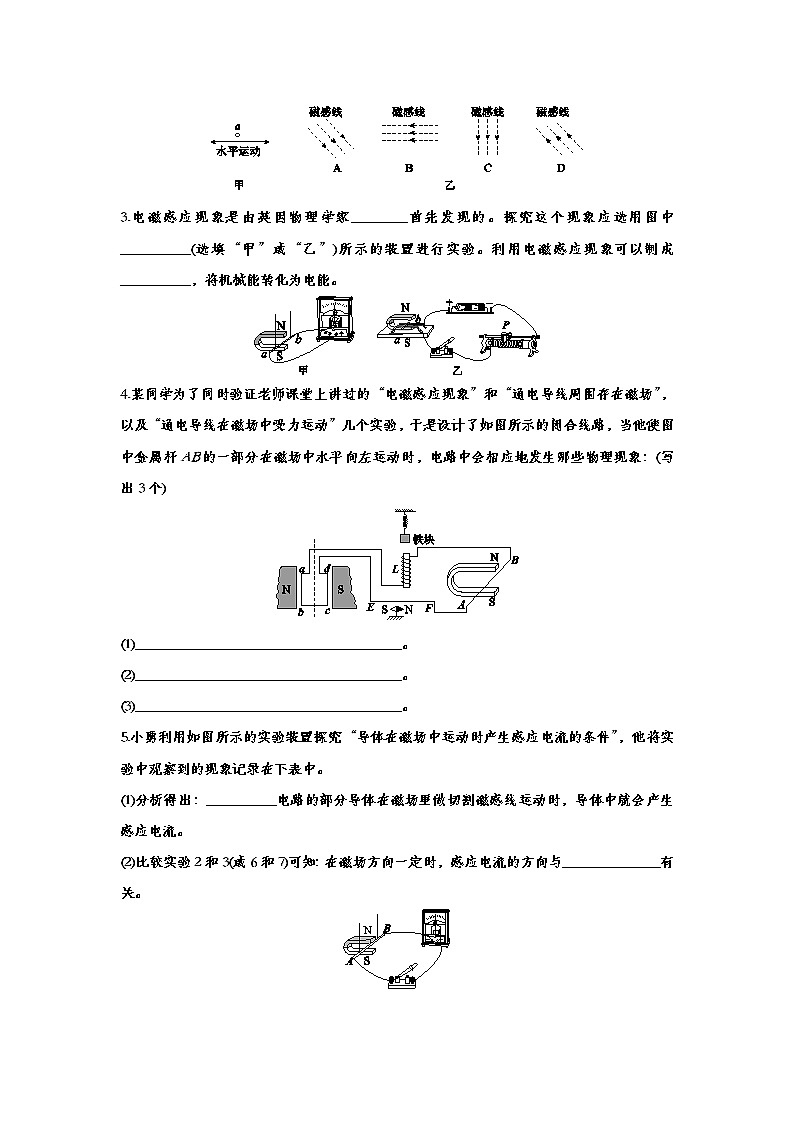

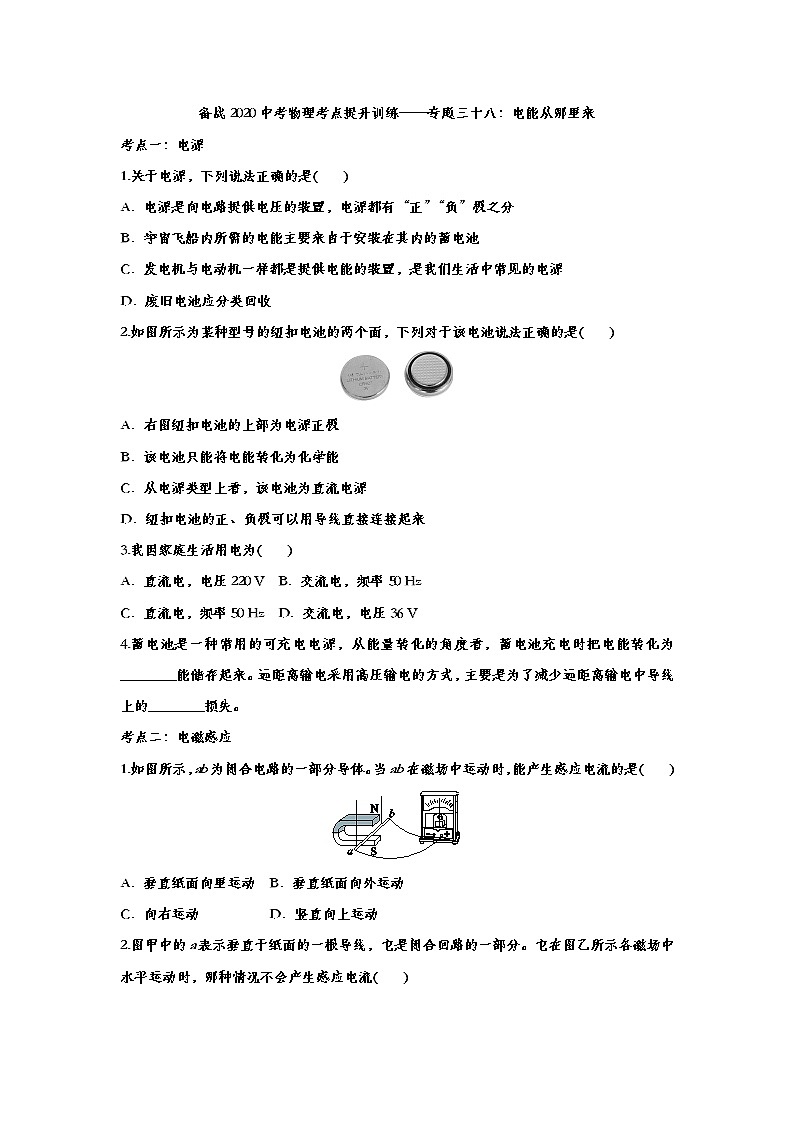

备战2020中考物理考点提升训练——专题三十八：电能从哪里来考点一：电源1.关于电源，下列说法正确的是(　　)A．电源是向电路提供电压的装置，电源都有“正”“负”极之分B．宇宙飞船内所需的电能主要来自于安装在其内的蓄电池C．发电机与电动机一样都是提供电能的装置，是我们生活中常见的电源D．废旧电池应分类回收2.如图所示为某种型号的纽扣电池的两个面，下列对于该电池说法正确的是(　　)A．右图纽扣电池的上部为电源正极B．该电池只能将电能转化为化学能C．从电源类型上看，该电池为直流电源D．纽扣电池的正、负极可以用导线直接连接起来3.我国家庭生活用电为(　　)A．直流电，电压220 V  B．交流电，频率50 HzC．直流电，频率50 Hz  D．交流电，电压36 V4.蓄电池是一种常用的可充电电源，从能量转化的角度看，蓄电池充电时把电能转化为________能储存起来。远距离输电采用高压输电的方式，主要是为了减少远距离输电中导线上的________损失。考点二：电磁感应1.如图所示，ab为闭合电路的一部分导体。当ab在磁场中运动时，能产生感应电流的是(　　)A．垂直纸面向里运动  B．垂直纸面向外运动C．向右运动          D．竖直向上运动2.图甲中的a表示垂直于纸面的一根导线，它是闭合回路的一部分。它在图乙所示各磁场中水平运动时，哪种情况不会产生感应电流(　　)3.电磁感应现象是由英国物理学家________首先发现的。探究这个现象应选用图中__________(选填“甲”或“乙”)所示的装置进行实验。利用电磁感应现象可以制成__________，将机械能转化为电能。4.某同学为了同时验证老师课堂上讲过的“电磁感应现象”和“通电导线周围存在磁场”，以及“通电导线在磁场中受力运动”几个实验，于是设计了如图所示的闭合线路，当他使图中金属杆AB的一部分在磁场中水平向左运动时，电路中会相应地发生哪些物理现象：(写出3个)(1)______________________________________。(2)______________________________________。(3)______________________________________。5.小勇利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”，他将实验中观察到的现象记录在下表中。(1)分析得出：__________电路的部分导体在磁场里做切割磁感线运动时，导体中就会产生感应电流。(2)比较实验2和3(或6和7)可知：在磁场方向一定时，感应电流的方向与______________有关。(3)比较实验________可知：在导体切割磁感线运动方向不变时，感应电流的方向与磁场方向有关。(4)这个现象在生产和生活中的重要应用是________。(5)针对这个实验，小勇进行了进一步的探究，他提出了“感应电流的大小可能与导体切割磁感线的运动速度有关”的猜想，于是他设计了如下的实验方案：①保持磁场强弱不变，让导体AB以________(选填“相同”或“不同”)的速度沿相同方向做切割磁感线运动，观察灵敏电流计指针偏转的幅度大小。②如果灵敏电流计指针偏转的幅度不同，说明感应电流的大小与导体切割磁感线的运动速度________(选填“有关”或“无关”)。6.为了探究“通过磁场获得电流的条件”，小乐设计了如图所示的装置，主要器材有：铁架台、蹄形磁体、灵敏电流计、金属杆(金属杆用细导线连接并悬挂于铁架台上)、开关及导线若干。(1)图中金属杆、灵敏电流计及开关的连接方式是________联。(2)小乐安装好器材，便开始观察灵敏电流计，结果发现指针没有发生偏转，出现这个现象最有可能是因为______________。(3)解决(2)中的问题后，小乐再次观察灵敏电流计，发现指针还是没有发生偏转，于是他晃动金属杆，发现灵敏电流计的指针发生了摆动，则表明电路中有________通过，此时__________就相当于电路中的电源。(4)经历了(2)(3)的探究，小乐便得出了通过磁场获得电流的条件：①电路是一个闭合的电路；②电路的一部分导体要在磁场中运动。对于他的结论，你认为哪一条还不够准确？答：__________(选填“①”或“②”)。要使结论准确，你应该怎样进行操作：____________________________________________________________________________。考点三：发电机1.如图所示是手摇发电机模型，下列说法中正确的是(　　)A．它是利用电磁感应原理发电的B．它是利用通电导体在磁场中受力原理发电的C．发电时，线圈在磁场中运动不切割磁感线D．灯泡发光的亮暗与手摇转盘转动快慢无关2.关于电磁现象，下列说法正确的是(　　)A．发电机是利用电磁感应现象制成的 B．只要导体在磁场中运动，就会产生感应电流 C．奥斯特发现了电磁感应现象 D．法拉第发现电流周围存在磁场 3.如图所示的四个装置中，能说明发电机工作原理的是(　　)4.如图所示是动圈式话筒原理图，其中膜片与线圈固定在一起，线圈套在永久磁体上。当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈也一起振动，于是线圈中产生了随声音变化的电流。则下列电器的原理与动圈式话筒的原理相同的是(　　)A．电动机  B．发电机  C．电磁铁  D．动圈式扬声器5.下图是一种充电鞋的结构示意图。当人走动时，会驱动磁性转子旋转，使线圈中产生电流，产生的电流进入鞋面上的锂聚合物电池。这种充电鞋的工作原理是(　　)A．电磁感应现象  B．电流的磁效应C．磁极间的相互作用  D．通电线圈在磁场中受力转动6.下列关于发电机和直流电动机的说法中，正确的是(　　)①电动机工作时把电能全部转化为机械能　②发电机中产生的电流叫感应电流　③发电机是根据电磁感应现象制成的　④改变通过直流电动机的电流方向可改变其受力方向(　　)A．只有①②   B．只有③④C．①②③     D．②③④7.如图所示，吊扇通电后扇叶会转动，此过程中将______能转化为动能。拔下插头，在插头处接发光二极管，用手旋转叶片，二极管发光，这是________生电的现象，人们利用这一原理制成了________(选填“发电机”或“电动机”)。考点四：电能的输送1.关于高压触电及其防护，下列说法正确的是(　　)A．只要不接触高压带电体就不可能触电B．若发现附近有断落到地面的高压线应立即跑过去用干燥的木棍挑开C．站在高压输电线上的小鸟安然无恙说明高压电并不可怕D．在高压线下架设天线是极其危险的2.核电站发电流程如图所示，其能量转化过程为：核能→内能→________能→电能。3.输送一定功率的电能时，为了减少输电线上电能的损失，可采取__________输电的办法。当输送电压提高为原来的10倍时，线路上的损失变为原来的__________。4.一座水电站输送的电功率是4800 kW，输电电压是220 kV，若输电线总电阻为0.5 Ω。问：(1)输电线路损失的电功率是多少？(结果保留整数)(2)如果改用10 kV的电压输电，输电线路上损失的电功率是多少？                          备战2020中考物理考点提升训练——专题三十八：电能从哪里来参考答案考点一：电源1.关于电源，下列说法正确的是(　　)A．电源是向电路提供电压的装置，电源都有“正”“负”极之分B．宇宙飞船内所需的电能主要来自于安装在其内的蓄电池C．发电机与电动机一样都是提供电能的装置，是我们生活中常见的电源D．废旧电池应分类回收【答案】D　2.如图所示为某种型号的纽扣电池的两个面，下列对于该电池说法正确的是(　　)A．右图纽扣电池的上部为电源正极B．该电池只能将电能转化为化学能C．从电源类型上看，该电池为直流电源D．纽扣电池的正、负极可以用导线直接连接起来【答案】C　3.我国家庭生活用电为(　　)A．直流电，电压220 V  B．交流电，频率50 HzC．直流电，频率50 Hz  D．交流电，电压36 V【答案】B　4.蓄电池是一种常用的可充电电源，从能量转化的角度看，蓄电池充电时把电能转化为________能储存起来。远距离输电采用高压输电的方式，主要是为了减少远距离输电中导线上的________损失。【答案】化学　电能考点二：电磁感应1.如图所示，ab为闭合电路的一部分导体。当ab在磁场中运动时，能产生感应电流的是(　　)A．垂直纸面向里运动  B．垂直纸面向外运动C．向右运动          D．竖直向上运动【答案】C　2.图甲中的a表示垂直于纸面的一根导线，它是闭合回路的一部分。它在图乙所示各磁场中水平运动时，哪种情况不会产生感应电流(　　)【答案】B　【解析】 导体a在图A、C、D所示磁场中运动时均切割磁感线，会产生感应电流；图B所示磁感线方向为水平向左，导体水平运动时不切割磁感线，不会产生感应电流。3.电磁感应现象是由英国物理学家________首先发现的。探究这个现象应选用图中__________(选填“甲”或“乙”)所示的装置进行实验。利用电磁感应现象可以制成__________，将机械能转化为电能。【答案】法拉第　甲　发电机 4.某同学为了同时验证老师课堂上讲过的“电磁感应现象”和“通电导线周围存在磁场”，以及“通电导线在磁场中受力运动”几个实验，于是设计了如图所示的闭合线路，当他使图中金属杆AB的一部分在磁场中水平向左运动时，电路中会相应地发生哪些物理现象：(写出3个)(1)______________________________________。(2)______________________________________。(3)______________________________________。【答案】(1)铁块受吸引向下移动　(2)线圈abcd在磁场中转动　(3)小磁针发生偏转【解析】 本图包含了四个重要的电磁实验，有电磁感应、电磁铁、奥斯特实验、电动机原理。导体AB在磁场中水平向左运动时，产生电流，电流的磁效应使电磁铁吸引铁块，导线EF下面的小磁针因导线产生的磁场而偏转，通电线圈abcd在磁场中受力转动。5.小勇利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”，他将实验中观察到的现象记录在下表中。(1)分析得出：__________电路的部分导体在磁场里做切割磁感线运动时，导体中就会产生感应电流。(2)比较实验2和3(或6和7)可知：在磁场方向一定时，感应电流的方向与______________有关。(3)比较实验________可知：在导体切割磁感线运动方向不变时，感应电流的方向与磁场方向有关。(4)这个现象在生产和生活中的重要应用是________。(5)针对这个实验，小勇进行了进一步的探究，他提出了“感应电流的大小可能与导体切割磁感线的运动速度有关”的猜想，于是他设计了如下的实验方案：①保持磁场强弱不变，让导体AB以________(选填“相同”或“不同”)的速度沿相同方向做切割磁感线运动，观察灵敏电流计指针偏转的幅度大小。②如果灵敏电流计指针偏转的幅度不同，说明感应电流的大小与导体切割磁感线的运动速度________(选填“有关”或“无关”)。【答案】(1)闭合(2)导体切割磁感线的运动方向(3)2、6(或3、7)(4)发电机(5)①不同　②有关6.为了探究“通过磁场获得电流的条件”，小乐设计了如图所示的装置，主要器材有：铁架台、蹄形磁体、灵敏电流计、金属杆(金属杆用细导线连接并悬挂于铁架台上)、开关及导线若干。(1)图中金属杆、灵敏电流计及开关的连接方式是________联。(2)小乐安装好器材，便开始观察灵敏电流计，结果发现指针没有发生偏转，出现这个现象最有可能是因为______________。(3)解决(2)中的问题后，小乐再次观察灵敏电流计，发现指针还是没有发生偏转，于是他晃动金属杆，发现灵敏电流计的指针发生了摆动，则表明电路中有________通过，此时__________就相当于电路中的电源。(4)经历了(2)(3)的探究，小乐便得出了通过磁场获得电流的条件：①电路是一个闭合的电路；②电路的一部分导体要在磁场中运动。对于他的结论，你认为哪一条还不够准确？答：__________(选填“①”或“②”)。要使结论准确，你应该怎样进行操作：____________________________________________________________________________。【答案】(1)串　(2)开关未闭合　(3)电流　金属杆(4)②　使金属杆沿不同方向、以不同形式运动，总结出能产生电流的运动方式考点三：发电机1.如图所示是手摇发电机模型，下列说法中正确的是(　　)A．它是利用电磁感应原理发电的B．它是利用通电导体在磁场中受力原理发电的C．发电时，线圈在磁场中运动不切割磁感线D．灯泡发光的亮暗与手摇转盘转动快慢无关【答案】A　2.关于电磁现象，下列说法正确的是(　　)A．发电机是利用电磁感应现象制成的 B．只要导体在磁场中运动，就会产生感应电流 C．奥斯特发现了电磁感应现象 D．法拉第发现电流周围存在磁场 【答案】A　3.如图所示的四个装置中，能说明发电机工作原理的是(　　)【答案】B4.如图所示是动圈式话筒原理图，其中膜片与线圈固定在一起，线圈套在永久磁体上。当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈也一起振动，于是线圈中产生了随声音变化的电流。则下列电器的原理与动圈式话筒的原理相同的是(　　)A．电动机  B．发电机  C．电磁铁  D．动圈式扬声器【答案】B　5.下图是一种充电鞋的结构示意图。当人走动时，会驱动磁性转子旋转，使线圈中产生电流，产生的电流进入鞋面上的锂聚合物电池。这种充电鞋的工作原理是(　　)A．电磁感应现象  B．电流的磁效应C．磁极间的相互作用  D．通电线圈在磁场中受力转动【答案】A6.下列关于发电机和直流电动机的说法中，正确的是(　　)①电动机工作时把电能全部转化为机械能　②发电机中产生的电流叫感应电流　③发电机是根据电磁感应现象制成的　④改变通过直流电动机的电流方向可改变其受力方向(　　)A．只有①②   B．只有③④C．①②③     D．②③④【答案】D　【解析】 电动机工作时主要把电能转化为机械能，但也有少量电能转化为内能，故①错误。发电机是根据电磁感应现象制成的，电路中产生的电流叫感应电流，故②③正确。导体在磁场中受力的方向与磁场方向和电流方向有关，故改变通过直流电动机的电流方向可改变其受力方向，故④正确。综上所述，正确的有②③④。7.如图所示，吊扇通电后扇叶会转动，此过程中将______能转化为动能。拔下插头，在插头处接发光二极管，用手旋转叶片，二极管发光，这是________生电的现象，人们利用这一原理制成了________(选填“发电机”或“电动机”)。【答案】电　磁　发电机考点四：电能的输送1.关于高压触电及其防护，下列说法正确的是(　　)A．只要不接触高压带电体就不可能触电B．若发现附近有断落到地面的高压线应立即跑过去用干燥的木棍挑开C．站在高压输电线上的小鸟安然无恙说明高压电并不可怕D．在高压线下架设天线是极其危险的【答案】D　2.核电站发电流程如图所示，其能量转化过程为：核能→内能→________能→电能。【答案】机械3.输送一定功率的电能时，为了减少输电线上电能的损失，可采取__________输电的办法。当输送电压提高为原来的10倍时，线路上的损失变为原来的__________。【答案】高压　【解析】 当输电功率一定时，输电电压越高，输电电流越小，输电线上的热损耗越小。输电电压是原来的n倍，输电电流就是原来的，输电线上的热损耗就是原来的。4.一座水电站输送的电功率是4800 kW，输电电压是220 kV，若输电线总电阻为0.5 Ω。问：(1)输电线路损失的电功率是多少？(结果保留整数)(2)如果改用10 kV的电压输电，输电线路上损失的电功率是多少？【答案】(1)238 W　(2)115.2 kW
