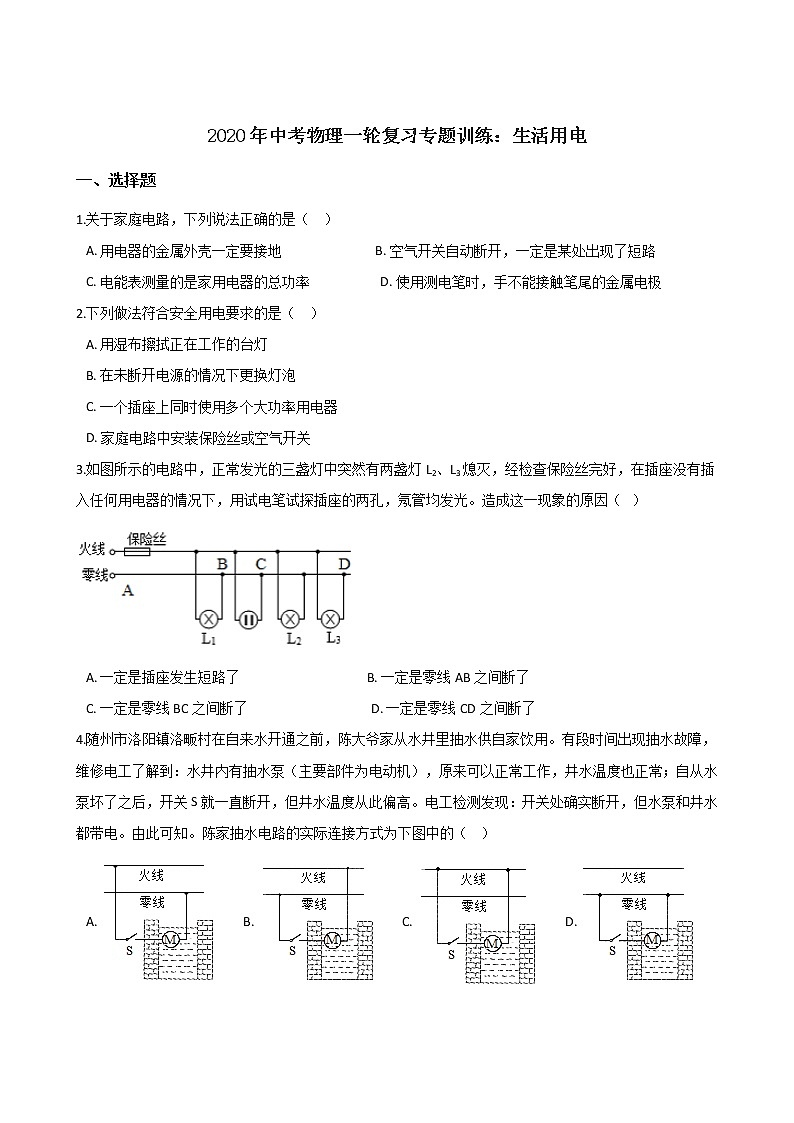

2020年中考物理一轮复习专题训练：生活用电
展开
2020年中考物理一轮复习专题训练：生活用电一、选择题 1.关于家庭电路，下列说法正确的是（ ） A. 用电器的金属外壳一定要接地 B. 空气开关自动断开，一定是某处出现了短路
C. 电能表测量的是家用电器的总功率 D. 使用测电笔时，手不能接触笔尾的金属电极2.下列做法符合安全用电要求的是（ ） A. 用湿布擦拭正在工作的台灯
B. 在未断开电源的情况下更换灯泡
C. 一个插座上同时使用多个大功率用电器
D. 家庭电路中安装保险丝或空气开关3.如图所示的电路中，正常发光的三盏灯中突然有两盏灯L2、L3熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用试电笔试探插座的两孔，氖管均发光。造成这一现象的原因（ ） A. 一定是插座发生短路了 B. 一定是零线AB之间断了
C. 一定是零线BC之间断了 D. 一定是零线CD之间断了4.随州市洛阳镇洛畈村在自来水开通之前，陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障，维修电工了解到：水井内有抽水泵（主要部件为电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此偏高。电工检测发现：开关处确实断开，但水泵和井水都带电。由此可知。陈家抽水电路的实际连接方式为下图中的（ ） A. B. C. D. 5.人们的生活水平在逐步提高，安全意识也要加强，下列说法正确的是（ ）
A. 若有人触电，用湿木棒去分离人与电线 B. 安装漏电装置，可用铜丝代替保险丝
C. 有小孩的家里，电源插座应加保护盖 D. 如图所示，高铁站台上候车可以在黄色安全线外侧站立6.下列现象符合安全用电原则的是（ ） A. B.
C. D. 7.家庭电路的电压值远远超过了安全值，为了防范触电事故，以下做法错误的是（ ） A. 不靠近高压带电体
B. 不弄湿用电器，不损坏绝缘层
C. 更换灯泡、挪到电器前，应先断开电源开关
D. 有人发生触电事故时，可以直接用手去拉触电者进行施救8.如果家庭电路中发生短路，那么（ ） A. 用电器仍然正常工作 B. 灯泡烧坏 C. 电灯发暗 D. 保险丝烧断9.家庭电路中，空气开关发生跳闸的原因是（ ） A. 电流过大 B. 电流过小 C. 电功率过小 D. 电压过低10.如图所示，关于家用插座说法中，正确的是（ ） A. 开关串联在干路中，指示灯与各组插孔并联在电路中
B. 开关、指示灯和各组插孔并联在电路中
C. 开关、指示灯和各组插孔串联在电路中
D. 各组插孔串联在一起与指示灯并联在电路中11.下图是某家庭电路的一部分，下列说法正确的是（ ） A. 电冰箱接入三孔插座后其外壳与零线相连
B. 断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光
C. 保险丝烧断后可用铜丝代替
D. 闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路12.家庭电路中，下列情形可能引起熔丝熔断的是（ ） A. 插座的零线火线接反 B. 两只白炽灯串联连接
C. 电器金属外壳未接地 D. 同时使用大功率电器13.一天晚上，某集体宿舍楼突然断电，走廊的应急灯立即亮起。经检查发现楼内空气开关跳闸。8min之后故障排除，闭合空气开关恢复供电，应急灯熄灭。应急灯的发光元件由多个发光二极管组成，每盏应急灯的实际功率为2W。下列说法中正确的是（ ） A. 空气开关跳闸一定是用电器总功率过大造成的 B. 发光二极管发光部分是由超导体材料制成的
C. 本次断电每盏应急灯消耗的电能是16J D. 应急灯亮起时将电能主要转化为光能14.在家庭用电中，如果闭合开关后，灯泡不亮，可能的原因有：①灯泡的灯丝断了；②灯头的电线断了；③灯头、开关头处接触松动．从电路的组成看，这些故障的原因概括起来应是（ ） A. 短路 B. 无电源 C. 开路 D. 以上说法都不对15.利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是（ ） A. 只有①② B. 只有②③ C. 只有③④ D. 只有①④二、填空题16.语言复读机工作时需要6V的电源，则需要将________节干电池串联起来，人体安全电压为________，家里电灯与风扇之间是________连接的（填“串联”或“并联”）。 17.教室里的电灯是________连接的（选填“串联”或“并联”），工作时将________能转化为其他形式的能；标有“220V 100W”字样的电灯正常工作8小时，耗电________度。 18.家中电风扇长时间使用后叶片上粘有大量灰尘，是由于叶片与空气摩擦后带上________而吸引轻小物体；使用测电笔辨别零线或火线时，手不能接触________（选填“笔尖”或“笔尾”）金属体。 19.中国标准动车组“复兴号”CR400系列的成功研制，对我国掌握核心技术，加快高铁“走出去”具有重要战略意义。 （1）“复兴号”动车组进行了多项技术创新和改进。例如运行过程中，________次能源——电能的消耗降低了10%左右。车内噪声有一定程度的降低，正常运行时约为________（填“6”或“60”）dB；刹车过程优先采用再生制动，也就是将电动机转变为________机，从而将动车的动能转化为电能。 （2）“复兴号”动车组座位上装有两孔和三孔插座。三孔插座________（填“能”或“不能”）防止电器漏电。同一排座位上正在充电的两部手机之间是________（填“串”或“并”）联的，使用快速充电器给手机充电时，其充电________（“功率”或“电压”）一定比使用普通充电器时大。 （3）京沪高铁线路全长1463km。一列从北京到上海的“复兴号”动车组载客1193人，当动车组以300km/h的速度行驶时，平均每人一百公里消耗电能3.4度；当动车组以350km/h的速度行驶时，平均每人一百公里消耗电能3.8度。该动车组全程消耗的电能约为________（填“6”、“60”或“600”）万度。动车组以350km/h的速度行驶时的电功率约为以300km/h的速度行驶时的电功率的________（填“1.1”、“1.2”或“1.3”）倍。 20.如图所示，闭合开关S后小灯泡L1、L2均正常发光，它们的连接方式是________联；一段时间后，有一个小灯泡熄灭，而电流表A的示数为零，则电路中出现的故障是________。 21.家庭电路中有较多的电热器，如电饭锅、电水壶等，随着家中接入电路中的电热器越多，整个家庭电路的总电阻________，电路中的总电流________，电路消耗的总功率________。（选填“变大”、“变小”或“不变”）。 三、作图题22.请用笔画线代替导线将图中的开关、电灯和插座接入家庭电路中，要求开关控制电灯插座单独使用。 23.图中，插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。 四、综合题24.保险丝在电路中起保护作用，电流过大时，能自动切断电路。下表是一段保险丝的数据： （1）请计算当电路中电流达到20A时，在0．5s内该保险丝放出多少热量？（电阻的变化及散热不计） （2）铜的熔点为1 083?C，试说明为什么不能用铜丝代替保险丝？ 25.随着现代教育技术的不断发展，教学多媒体运用越来越多，现在教室内共有“220V 40W”的日光灯16盏，功率为300W的投影仪一台，20W的教学话筒一个，15W的实物展台一个，300W的电脑一台，45W的录音机一台。求 （1）用电器的总功率； （2）干路中的最大正常工作电流； （3）如果安装空气开关，可以选择规格为“220V 5A”的空气开关吗？
参考答案 一、选择题1. A 2. D 3. C 4. B 5. C 6. B 7. D 8. D 9. A 10. A 11. B 12. D 13. D 14. C 15. D 二、填空题16. 4；不高于36V；并联 17. 并联；电；0.8 18. 电荷；笔尖 19. （1）二；60；发电（2）不能；并；功率（3）6；1.3 20. 并；L1或电流表断路或L1和电流表均断路 21. 变小；变大；变大 三、作图题22. 23. 四、综合题24. （1）根据焦耳定律知道，保险丝产生的热量是：Q=I2 Rt=（20A）2 ×0.2Ω×0.5s=40J；
（2）保险丝的作用是当电路中的电流过大时，能自动切断电路，它是利用了电流的热效应来工作的，故要用电阻率大、熔点低的合金制成，所以不能用铜丝代替保险丝，因为电流过大时，铜丝的熔点高，不易熔断，起不到保护电路的作用。 25. （1）解：根据题意知道，电路中用电器的总功率是：P=40W×16+300W+20W+15W+300W+45W=1320W；
（2）解：由P=UI知道，干路中的最大正常工作电流是：I=P/U=1320W/220V=6A；
（3）因为干路中的最大正常工作电流为6A，所以应选规格大于空气开关所允许的最大电流的，故不能选择规格为“220V 5A”的空气开关。
