2020年中考物理一轮复习专题训练：电流和电路

展开

一、选择题

1.下列说法中错误的是（）

A. 电荷的定向移动形成电流 B. 金属导体中的自由电子定向移动的方向与电流方向相反
C. 导体中有大量自由电荷 D. 绝缘体中没有电荷

2.下列用品中，在通常情况下属于导体的是（）

A. 塑料尺 B. 橡胶垫 C. 橡皮擦 D. 铜钥匙

3.小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”如图所示。对此现象解释正确的是（）

A. 摩擦的方法创造了电荷使两气球带了电 B. 摩擦的方法使气球分子发生转移而带电
C. 这种现象与验电器的工作原理相同 D. 两气球因带了异种电荷而互相排斥

4.如图所示，一同学测量小灯泡的电阻时，没有使用滑动变阻器而且把电压表与电流表的位置接错了．闭合开关后，电路可能发生的现象是（）

A. 电流表和电压表都烧坏 B. 电流表和电压表都不烧坏
C. 电流表烧坏，电压表正常 D. 电压表烧坏，电流表正常

5.小明准备在前后门安装两只声音不同的电铃，希望能从铃声分辨出是前门来客还是后门来人，设计的电路图中正确的是：（）

A. B. C. D.

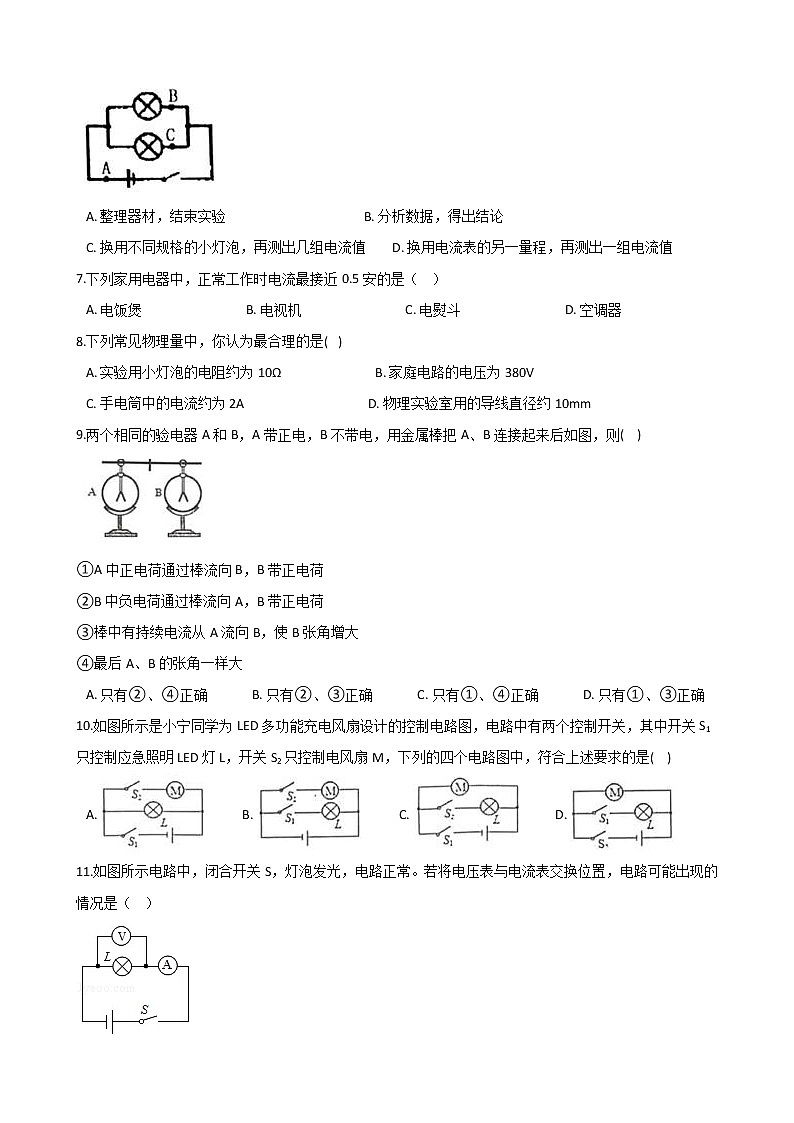

6.如图所小，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、lB=0.2A、lC=0.2A，在表格中记录数据后，下一步应该做的是（）

A. 整理器材，结束实验 B. 分析数据，得出结论
C. 换用不同规格的小灯泡，再测出几组电流值 D. 换用电流表的另一量程，再测出一组电流值

7.下列家用电器中，正常工作时电流最接近0.5安的是（）

A. 电饭煲 B. 电视机 C. 电熨斗 D. 空调器

8.下列常见物理量中，你认为最合理的是( )

A. 实验用小灯泡的电阻约为10Ω B. 家庭电路的电压为380V
C. 手电筒中的电流约为2A D. 物理实验室用的导线直径约10mm

9.两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图，则( )

①A中正电荷通过棒流向B，B带正电荷

②B中负电荷通过棒流向A，B带正电荷

③棒中有持续电流从A流向B，使B张角增大

④最后A、B的张角一样大

A. 只有②、④正确 B. 只有②、③正确 C. 只有①、④正确 D. 只有①、③正确

10.如图所示是小宁同学为LED多功能充电风扇设计的控制电路图，电路中有两个控制开关，其中开关S1只控制应急照明LED灯L，开关S2只控制电风扇M，下列的四个电路图中，符合上述要求的是( )

A. B. C. D.

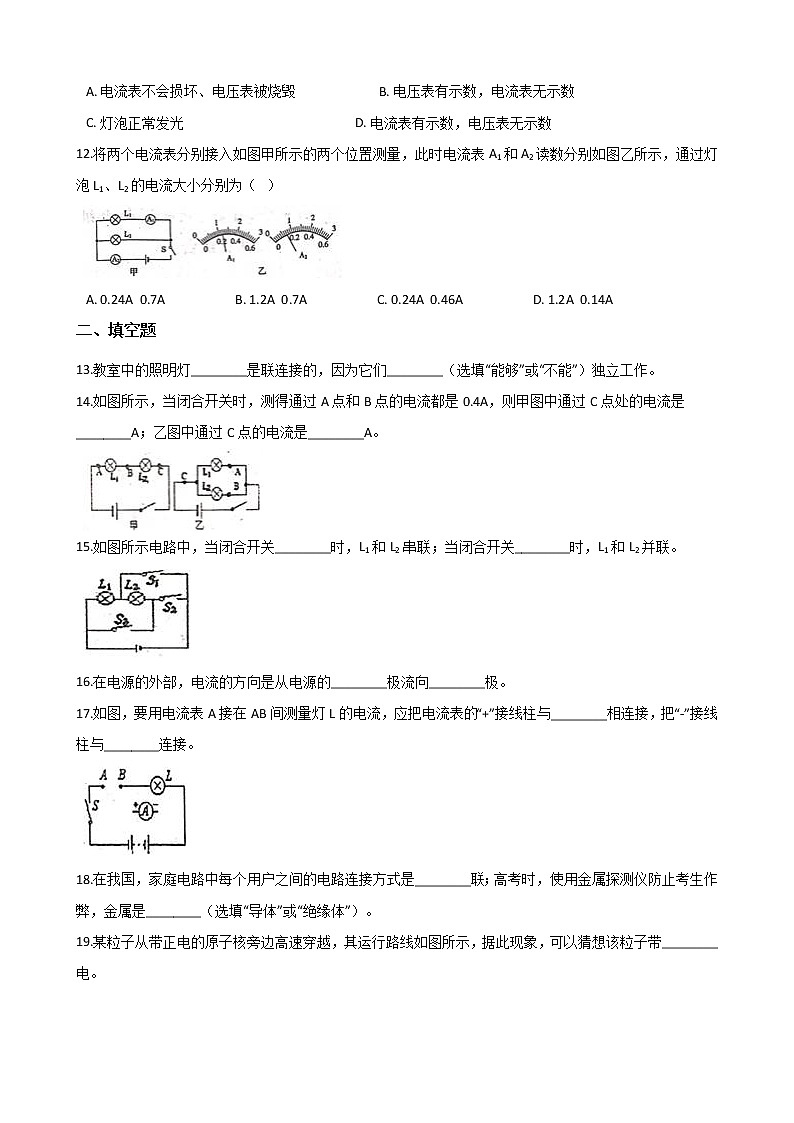

11.如图所示电路中，闭合开关S，灯泡发光，电路正常。若将电压表与电流表交换位置，电路可能出现的情况是（）

A. 电流表不会损坏、电压表被烧毁 B. 电压表有示数，电流表无示数
C. 灯泡正常发光 D. 电流表有示数，电压表无示数

12.将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（）

A. 0.24A 0.7A B. 1.2A 0.7A C. 0.24A 0.46A D. 1.2A 0.14A

二、填空题

13.教室中的照明灯________是联连接的，因为它们________（选填“能够”或“不能”）独立工作。

14.如图所示，当闭合开关时，测得通过A点和B点的电流都是0.4A，则甲图中通过C点处的电流是________A；乙图中通过C点的电流是________A。

15.如图所示电路中，当闭合开关________时，L1和L2串联；当闭合开关________时，L1和L2并联。

16.在电源的外部，电流的方向是从电源的________极流向________极。

17.如图，要用电流表A接在AB间测量灯L的电流，应把电流表的“+”接线柱与________相连接，把“-”接线柱与________连接。

18.在我国，家庭电路中每个用户之间的电路连接方式是________联；高考时，使用金属探测仪防止考生作弊，金属是________（选填“导体”或“绝缘体”）。

19.某粒子从带正电的原子核旁边高速穿越，其运行路线如图所示，据此现象，可以猜想该粒子带________电。

20.小充同学看见他爸爸的手机锂电池上面标明电压为3.7V，容量为300mA·h，则它充满电后存储的电能为________J；经查，该手机的待机电流为15mA，则该手机最长待机时间为________h，一些电池上标有…W·h字样，该锂电池应该标________W·h。

21.如图所示，当开关闭合时，测得通过A点和B点的电流都是0.4A，则甲图中通过C点的电流是________A；乙图中通过C点的电流是________A。

22.如图所示是电冰箱的简化电路图．图中“ ”是压缩机的电动机，L是电冰箱内部的照明灯，当电冰箱接入电路后，关闭电冰箱的门时，开关S2的状态是________的；当打开正在工作的电冰箱门时，开关S1与S2的状态是________的。

三、实验探究题

23.在“探究并联电路电流特点”的实验中，小勇同学连接的电路如图所示。

（1）连接电路前，开关应________；

（2）闭合开关后，观察到灯L1________，L2________；(选填“亮”或“不亮”)

（3）通过分析电路连接情况，请指出图甲中存在的问题是________

（4）请在原图甲上只改动一根导线，符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器，并在虚线框内画出改动后的电路图。(要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉)。

干路电流／A	灯L1电流／A	灯L2的电流／A
0.28	0.14

（5）电路更正后，小勇同学获得实验数据如下表，其中电流表A2示数如图乙，请将其示数填入表格空缺处：

于是得出结论：并联电路中，干路电流是支路电流的两倍。请你帮他分析，小勇所得的实验结论合理吗? 并说明理由。________。

24.某小组同学在进行“探究串联电路电流规律”的实验中，画出了实验电路如图甲所示。

（1）根据电路图，用笔代替导线在图乙中连接实物。

（2）闭合开关后，电流表指针偏转如图甲所示。接下来的操作应该是________。

（3）更正连接后再次闭合开关，发现L1亮，L2不亮。小组同学提出了不同的猜想：①灯泡L2断路②灯泡L2短路③灯泡L2完好，但因为电流太小无法发光或发光不明显.

①猜想________是错误的，你的判断依据是________

②为了进一步排除故障，实验小组的同学将灯泡L2扭出，用导线直接接在一节干电池上，图乙中连接方法正确的是________

四、综合题

25.如图对应的电路中，电源电压不变，L1和L2是完全相同的两个小灯泡，所有开关断开。

（1）两灯要连成串联电路，应闭合的开关是________；

（2）两灯要连成并联电路，应闭合的开关是________；

（3）如果闭合开关S0、S1,断开开关S2,则________灯亮。

26. （1）请在图中的两个虚线框内，填上“电源”和“开关”的符号，并满足当开关闭合时两盏灯组成并联电路。

（2）按照图甲所示的电路图将实物图乙连接完整

（3）银行保密室的电动大门只有当两把钥匙同时插入才可以开启．如图所示虚线框内给出了大门开启电路的一部分，请你添加两个开关，代表两把钥匙，实现上述功能。

27. （1）如图甲所示，把两种不同的金属片A、B插入柠檬，制成的“水果电池”，与电压表连接在一起。水果电池是把________能转化为________能的装置。把图甲中的电压表换为图乙中的二极管，要想二极管发光，金属片________要接二极管负极(选填“A或“B”)。二极管主要是由________材料制成的。

（2）电动轮椅为残障人士出行提供了方便。某型号的电动轮椅工作原理如图所示，操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能週速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池电压为24V，定值电阻R2=20Ω，R1为滑动变阻器。分别将S1和S2同时接触对应点________(选填“1”或“2”)时，轮椅前进；当轮椅后退时，电流表示数________ (选填“大于”、“小于”或“等于”)1.2A。
