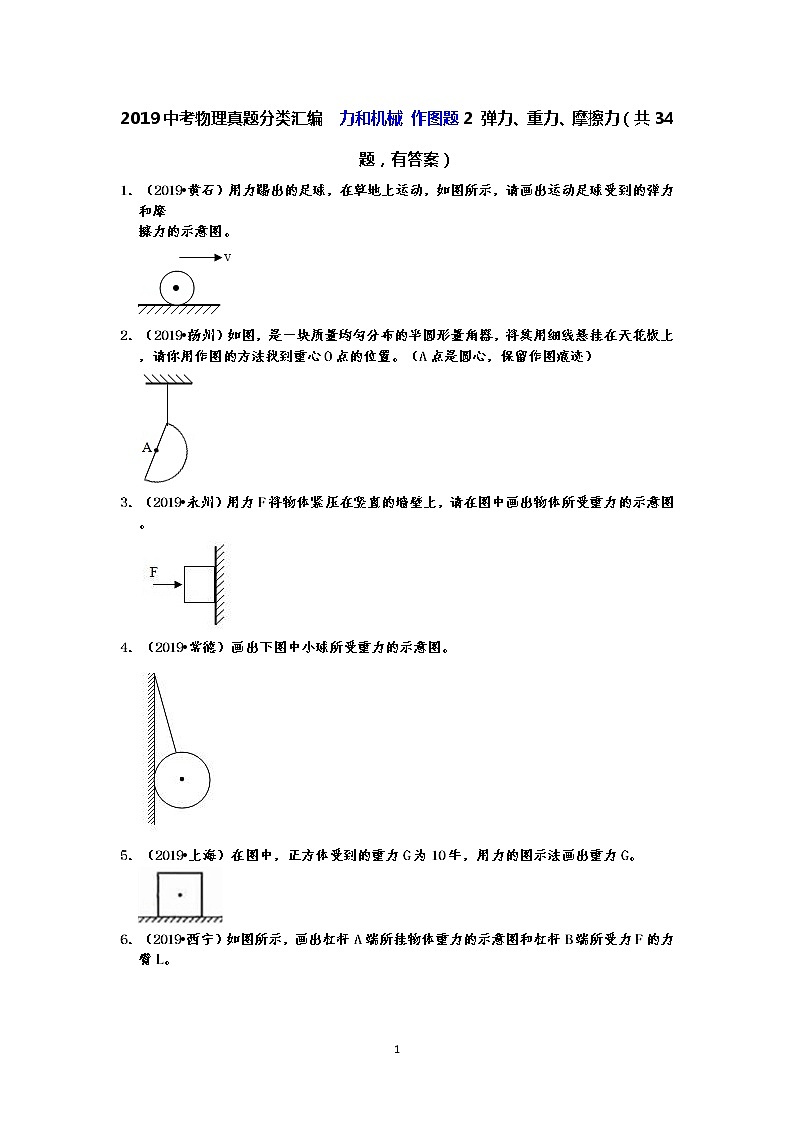

2019中考物理真题分类汇编 力和机械 作图题2 弹力、重力、摩擦力（共34题，有答案）

2019中考物理真题分类汇编  力和机械 作图题2 弹力、重力、摩擦力（共34题，有答案）

1．（2019•黄石）用力踢出的足球，在草地上运动，如图所示，请画出运动足球受到的弹力和摩

擦力的示意图。

2．（2019•扬州）如图，是一块质量均匀分布的半圆形量角器，将其用细线悬挂在天花板上，请你用作图的方法找到重心O点的位置。（A点是圆心，保留作图痕迹）

3．（2019•永州）用力F将物体紧压在竖直的墙壁上，请在图中画出物体所受重力的示意图。

4．（2019•常德）画出下图中小球所受重力的示意图。

5．（2019•上海）在图中，正方体受到的重力G为10牛，用力的图示法画出重力G。

6．（2019•西宁）如图所示，画出杠杆A端所挂物体重力的示意图和杠杆B端所受力F的力臂L。

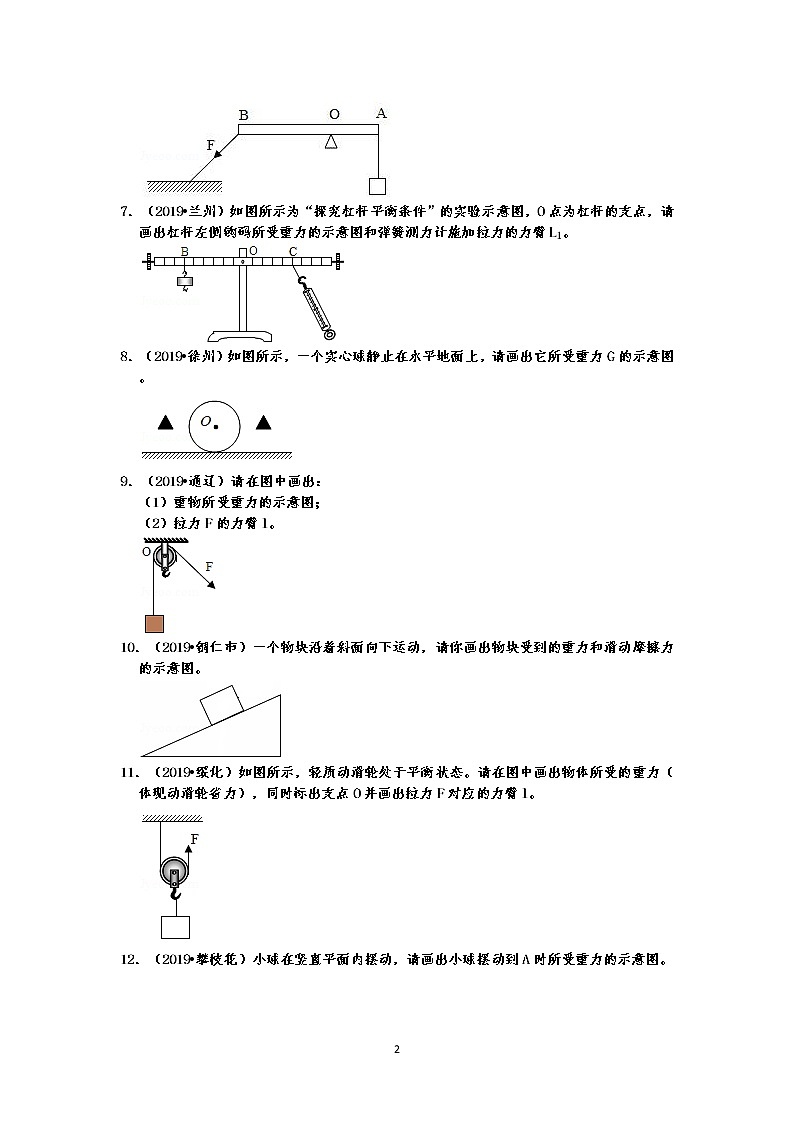

7．（2019•兰州）如图所示为“探究杠杆平衡条件”的实验示意图，O点为杠杆的支点，请画出杠杆左侧钩码所受重力的示意图和弹簧测力计施加拉力的力臂L1。

8．（2019•徐州）如图所示，一个实心球静止在水平地面上，请画出它所受重力G的示意图。

9．（2019•通辽）请在图中画出：

（1）重物所受重力的示意图；

（2）拉力F的力臂l。

10．（2019•铜仁市）一个物块沿着斜面向下运动，请你画出物块受到的重力和滑动摩擦力的示意图。

11．（2019•绥化）如图所示，轻质动滑轮处于平衡状态。请在图中画出物体所受的重力（体现动滑轮省力），同时标出支点O并画出拉力F对应的力臂l。

12．（2019•攀枝花）小球在竖直平面内摆动，请画出小球摆动到A时所受重力的示意图。

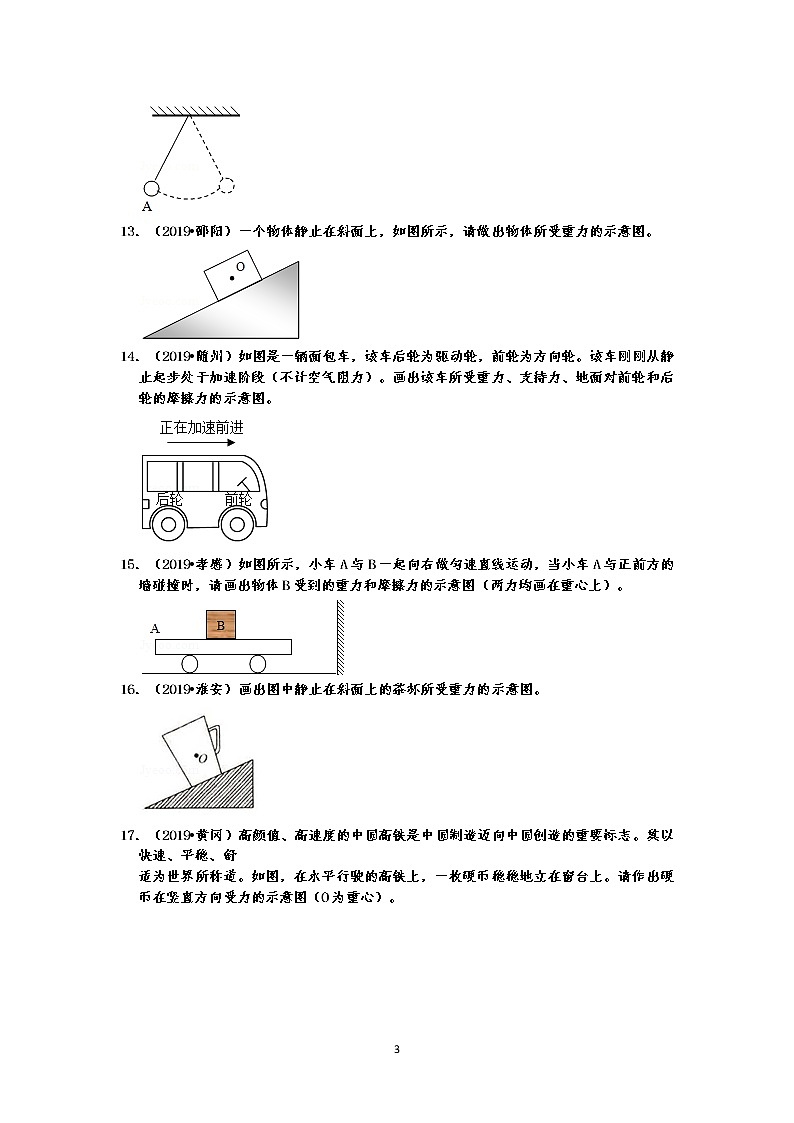

13．（2019•邵阳）一个物体静止在斜面上，如图所示，请做出物体所受重力的示意图。

14．（2019•随州）如图是一辆面包车，该车后轮为驱动轮，前轮为方向轮。该车刚刚从静止起步处于加速阶段（不计空气阻力）。画出该车所受重力、支持力、地面对前轮和后轮的摩擦力的示意图。

15．（2019•孝感）如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B受到的重力和摩擦力的示意图（两力均画在重心上）。

16．（2019•淮安）画出图中静止在斜面上的茶杯所受重力的示意图。

17．（2019•黄冈）高颜值、高速度的中国高铁是中国制造迈向中国创造的重要标志。其以快速、平稳、舒

适为世界所称道。如图，在水平行驶的高铁上，一枚硬币稳稳地立在窗台上。请作出硬币在竖直方向受力的示意图（O为重心）。

18．（2019•东莞市）如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L。

19．（2019•襄阳）请画出正方体木块所受的重力的示意图。

20．（2019•郴州）如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重

心已画出）。

21．（2019•淄博）如图是小明起跑时的背景，请画出小明所受重力（点O为重心）和右脚所受摩擦力的示意图。

22．（2019•湘潭）小球悬浮在静止于斜面上的杯內液体中，请在图中画出小球所受重力G和浮力F两个力的示意图。（设两个力的作用点都在球心，请作图。）

23．（2019•无锡）如图所示，在水平地面上拉动木块，请画出木块所受重力和拉力的示意图。

24．（2019•德阳）如图，雨燕沿虚线方向匀速自由飞翔，在图中画出雨燕所受重力和空气对它的作用力的示意图。

25．（2019•泰安）如图所示，小球悬挂在细线下来回摆动。请作出小球在图示位置时，所受细线拉力F和重

力G的示意图。

26．（2019•成都）质量均匀的小球a从地面冲上弧形轨道，如图所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图。

27．（2019•南充）如图，物体A放在斜面上处于静止状态，在图中画出A所受重力G和对斜面的压力F的示意图。

28．（2019•重庆）在答图中画出静止在水平面上的木块所受重力的示意图。

29．（2019•德州）如图所示，一质地均匀的小球由a点沿轨道滚下，请画出小球运动至最高点c时所受重力和支持力的示意图。

30．（2019•新疆）在图中画出足球所受重力的示意图。

31．（2019•海南）在图中画出茶壶所受重力的示意图。

32．（2019•恩施州）如图，小明用双手握住轻质笔杆（笔杆粗糙），其中右手向右滑动，另一只手不动，试作出笔杆对两手的摩擦力示意图。

33．（2019•锦州）如图所示，小车向右运动时，物体A处于静止状态。请在图中画出物体A所受到的摩擦力和它对小车压力的示意图。

34．（2019•遂宁）在探究“推断物体不受力时的运动”实验中，小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止，请以“O”为力的作用点，在图中作出小车经过B点时受到的摩擦力和重力示意图。

参考答案

1．【解答】解：在草地上向右滚动的足球受到三个力的作用：竖直向下的重力G、地面竖直向上的支持力N（弹力）、水平向左的摩擦力f，力的作用点画在重心上。

如图所示：

。

2．【解答】解：在图中，量角器受竖直向下的重力和细线竖直向上的拉力，这两个力是一对平衡力，所以二力的方向相反，重心在细线拉力的作用线上；

已知量角器质量分布均匀，所以从圆心A向右将量角器平均分成2份，分割线一定过重心，此时分割线与拉力作用线的交点就是量角器的重心；如图所示：

。

3．【解答】解：从物体的重心沿竖直向下的方向画一条带箭头的线段，符号用G表示；如图所示：

4．【解答】解：重力的方向是竖直向下的，过小球的球心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：

5．【解答】解：物体受到的重力方向竖直向下，作用点在重心，大小为10N，可确定标度为5N，则画重力的图示如下图：

6．【解答】解：物体受到的重力作用在物体的重心，方向竖直向下；

先反向延长画出力F的作用线，从支点O画F的作用线的垂线可得其力臂L，如图所示：

7．【解答】解：

（1）测力计对杠杆的拉力作用在C点，拉力的方向斜向右下方，过支点O作这条拉力作用线的垂线段，即拉力的力臂L1。

（2）重力的方向是竖直向下的，过物体重心画一条带箭头的竖直向下的有向线段，用G表示，即为其所受重力的示意图。如图所示：

8．【解答】解：重力的方向是竖直向下的，过实心球球心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：

9．【解答】解：

（1）重物受到的重力作用在它的重心（几何中心），由重心开始画一条竖直向下的有向线段，并标出符号G，即为其重力示意图；

（2）定滑轮可以绕中间轴转动，所以支点O为定滑轮的支点；

图中拉力F是斜向下的，过支点O作拉力F作用线的垂线段，即为拉力F的力臂l。

如图所示：

10．【解答】解：

物体所受重力竖直向下，滑动摩擦力平行于斜面向上。重力与滑动摩擦力的示意图如图示：

11．【解答】解：

动滑轮的支点在左边缘，从支点O到力F作用线的距离就等于F的力臂，如图所示；

物体的重力作用点在其几何中心，由重心向下作竖直向下的有向线段，即为其重力示意图，动滑轮动力臂是阻力臂的两倍，所以绳子自由端拉力F是物体重力的，所以重力G的线段长是F的两倍，如图所示；

12．【解答】解：

小球的重心在小球的球心，过球心作竖直向下的有向线段，即重力的示意图，如图所示：

13．【解答】解：重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：

14．【解答】解：面包车沿水平面加速运动，受竖直向下的重力竖直向上的支持力，二者大小相等，方向相反，是一对平衡力；

面包车前进时，后轮是驱动轮，在它与地面接触处有相对地面向后滑动的趋势，故受到向前的摩擦力；

前轮是从动轮，在它与地面接触处有相对于地面向前滑动的趋势，故受到向后的摩擦力。如图所示：

15．【解答】解：重力的方向是竖直向下的，过B的重心画一条带箭头的竖直向下的有向线段，用G表示，即为其所受重力示意图：

小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，小车停止运动，但B因为具有惯性，所以B会向右运动，则B受到的摩擦力方向水平向左，如图所示：

16．【解答】解：过茶杯的重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示，如图所示：

17．【解答】解：分析可知，硬币受到两个力的作用：重力G和支持力F，二力是一对平衡力，大小相等、方向相反。

过硬币的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，注意两条线段长度要相等。如图所示：

18．【解答】解：

重力的方向竖直向下，从行李箱的重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示；

反向延长力F画出力的作用线，然后从支点O向力F的作用线作垂线段，垂线段就是力F的力臂L，如图所示：

19．【解答】解：重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：

20．【解答】解：

小球的重心已画出，过重心沿竖直向下的方向画一条线段并标出箭头和符号G，即为重力的示意图，如图所示：

21．【解答】解：

过重心O画一条竖直向下的带箭头的线段，标上符号G，即为重力的示意图；

人走路时后脚蹬地面，脚有向后运动的趋势，则后脚受到的摩擦力向前，作用点在脚掌与地面的接触面上，如图所示：

22．【解答】解：小球悬浮在液体中，所以F浮＝G，过小球的球心作竖直向下的重力G和竖直向上的浮力F浮，如图所示：

23．【解答】解：

重力方向竖直向下，拉力水平向右，作用点在木块重心上，如图所示：

24．【解答】解：雨燕沿虚线方向匀速自由飞翔，处于平衡状态，受到的是平衡力，故雨燕所受重力和空气对它的作用力大小相等、方向相反。过雨燕重心分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，注意两条线段长度要相等，如图所示：

25．【解答】解：小球受到重力的方向竖直向下，拉力的方向沿绳子向上；

过球心作竖直向下的重力G和沿绳子斜向上的拉力F．如图所示：

26．【解答】解：小球所受重力的作用点在小球的球心，方向竖直向下，过球心沿竖直向下画一条有向线段，标上符号“G”；

压力 的作用点在弧形轨道上，方向垂直于弧形轨道向下，过作用点沿垂直轨道向下画一条有向线段，标上符号“F”； 如下图所示：

27．【解答】解：过物体的重心画一条竖直向下的带箭头的线段，符号为G，即为重力的示意图；

在斜面上选取物体与接触面的中点为压力的作用点，过压力作用点画一条垂直于斜面向下、带箭头的线段，符号为F，即为压力的示意图。如图所示：

28．【解答】解：找出木块的重心，画一竖直向下的线段，标出箭头，记为G，如下图所示：

29．【解答】解：过球心作竖直向下的重力G和以小球与斜面接触的点为作用点垂直斜面向上的支持力F．如图所示：

30．【解答】解：重力的方向是竖直向下的，过足球的重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：

31．【解答】解：

茶壶所受的重力竖直向下，过重力的作用点（即茶壶的重心）竖直向下画一条线段，标上符号G，即为茶壶所受重力的示意图，如图所示：

32．【解答】解：用双手握住轻质笔杆（笔杆粗糙），其中右手向右滑动，其受到的摩擦力与手的运动方向相反，故该摩擦力向左；左手不动，相对于笔杆有向左运动的趋势，故受到的摩擦力向右，如图所示：

33．【解答】解：

物体A处于静止状态，一定受到平衡力的作用，由图可知，物体A受向左的拉力，所以在水平方向上一定受到一个向右的力与之平衡，这个力就是向右的摩擦力，作用点可以画在重心上；

它对小车压力作用在小车上，方向垂直于小车向下，如图所示：

34．【解答】解：

小车从斜面顶端A自由滑下，在水平面上滑行经过B点，最终在C点静止，

则小车经过B点时受到摩擦力的方向水平向左；重力的方向竖直向下，作用点都在小车重心上。

过小车的重心，沿竖直向下的方向画一条有向线段，用G表示，即为重力的示意图；

过小车的重心，沿水平向左的方向画一条有向线段，用f表示，即为摩擦力的示意图。如图所示：
