四川省中考物理专题训练：三、电阻的测量

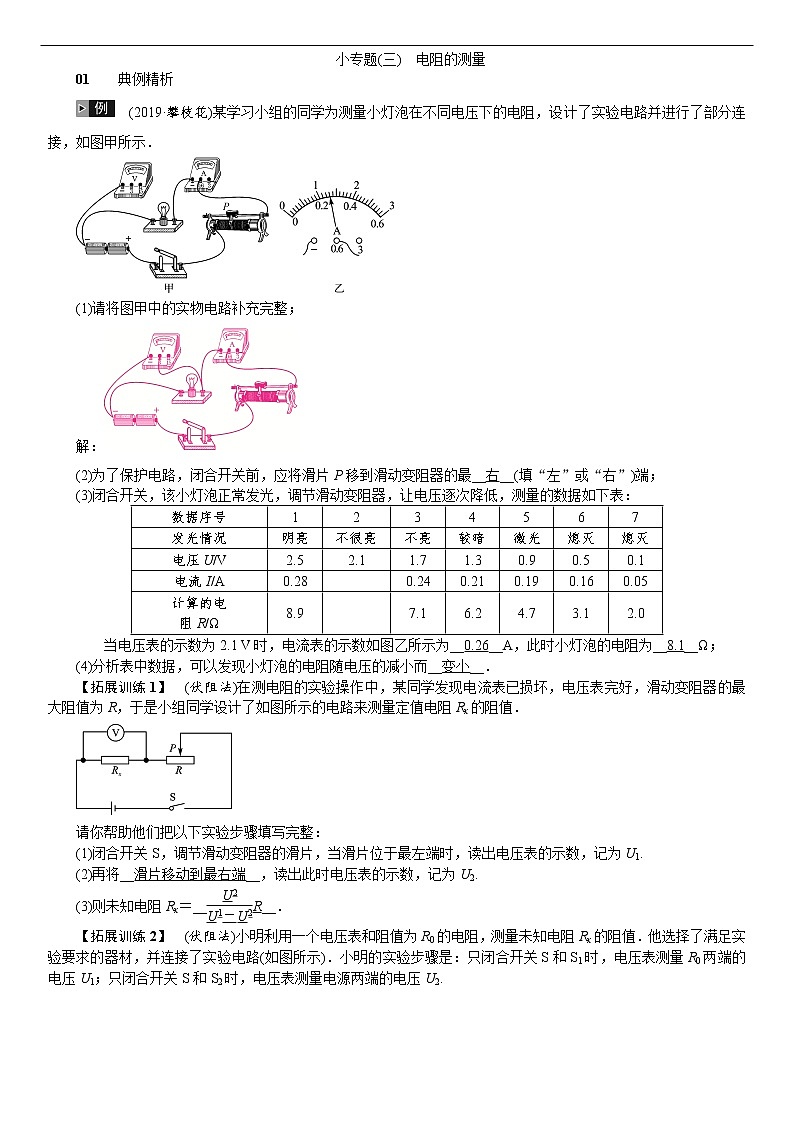

小专题(三)　电阻的测量

01　　典例精析

　(2019·攀枝花)某学习小组的同学为测量小灯泡在不同电压下的电阻，设计了实验电路并进行了部分连接，如图甲所示．

(1)请将图甲中的实物电路补充完整；

解：

(2)为了保护电路，闭合开关前，应将滑片P移到滑动变阻器的最__右__(填“左”或“右”)端；

(3)闭合开关，该小灯泡正常发光，调节滑动变阻器，让电压逐次降低，测量的数据如下表：

　　当电压表的示数为2.1 V时，电流表的示数如图乙所示为__0.26__A，此时小灯泡的电阻为__8.1__Ω；

(4)分析表中数据，可以发现小灯泡的电阻随电压的减小而__变小__．

【拓展训练1】　(伏阻法)在测电阻的实验操作中，某同学发现电流表已损坏，电压表完好，滑动变阻器的最大阻值为R，于是小组同学设计了如图所示的电路来测量定值电阻Rx的阻值．

请你帮助他们把以下实验步骤填写完整：

(1)闭合开关S，调节滑动变阻器的滑片，当滑片位于最左端时，读出电压表的示数，记为U1.

(2)再将__滑片移动到最右端__，读出此时电压表的示数，记为U2.

(3)则未知电阻Rx＝__R__．

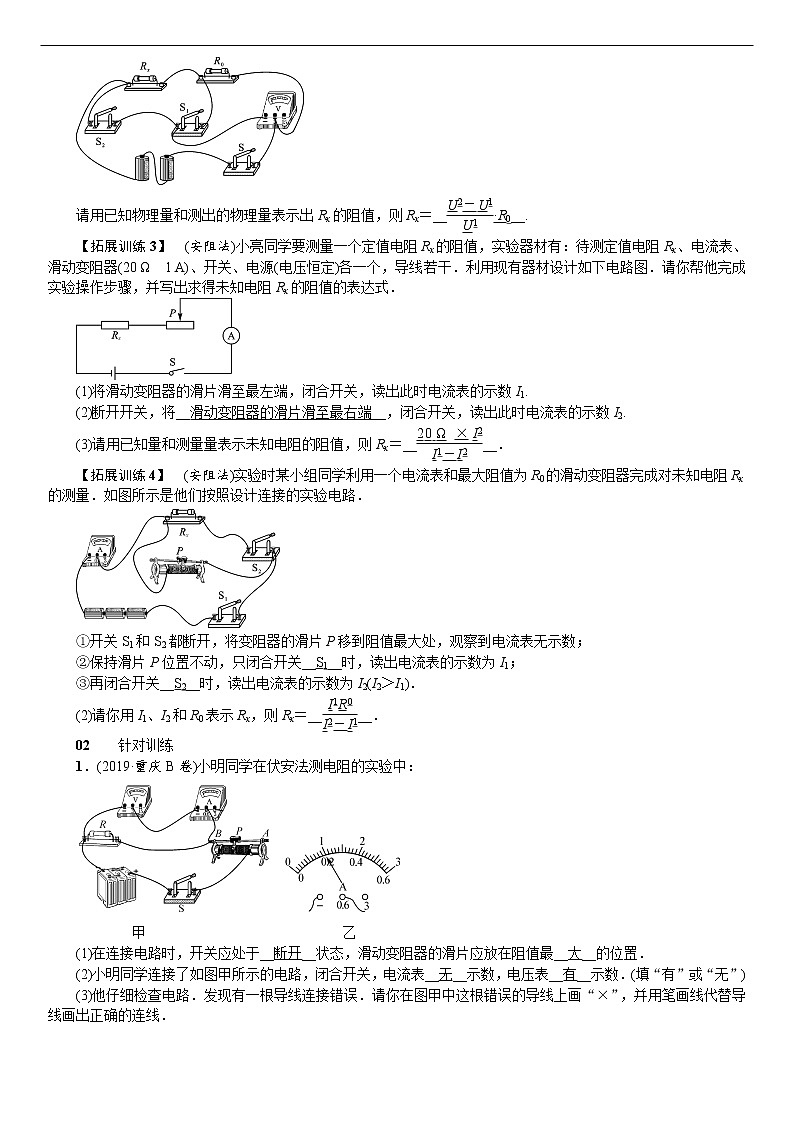

【拓展训练2】　(伏阻法)小明利用一个电压表和阻值为R0的电阻，测量未知电阻Rx的阻值．他选择了满足实验要求的器材，并连接了实验电路(如图所示)．小明的实验步骤是：只闭合开关S和S1时，电压表测量R0两端的电压U1；只闭合开关S和S2时，电压表测量电源两端的电压U2.

请用已知物理量和测出的物理量表示出Rx的阻值，则Rx＝__·R0__.

【拓展训练3】　(安阻法)小亮同学要测量一个定值电阻Rx的阻值，实验器材有：待测定值电阻Rx、电流表、滑动变阻器(20 Ω　1 A)、开关、电源(电压恒定)各一个，导线若干．利用现有器材设计如下电路图．请你帮他完成实验操作步骤，并写出求得未知电阻Rx的阻值的表达式．

(1)将滑动变阻器的滑片滑至最左端，闭合开关，读出此时电流表的示数I1.

(2)断开开关，将__滑动变阻器的滑片滑至最右端__，闭合开关，读出此时电流表的示数I2.

(3)请用已知量和测量量表示未知电阻的阻值，则Rx＝____．

【拓展训练4】　(安阻法)实验时某小组同学利用一个电流表和最大阻值为R0的滑动变阻器完成对未知电阻Rx的测量．如图所示是他们按照设计连接的实验电路．

①开关S1和S2都断开，将变阻器的滑片P移到阻值最大处，观察到电流表无示数；

②保持滑片P位置不动，只闭合开关__S1__时，读出电流表的示数为I1；

③再闭合开关__S2__时，读出电流表的示数为I2(I2＞I1)．

(2)请你用I1、I2和R0表示Rx，则Rx＝____．

02　　针对训练

1．(2019·重庆B卷)小明同学在伏安法测电阻的实验中：

　　　　甲　　　　　　　　　　　　　　乙

(1)在连接电路时，开关应处于__断开__状态，滑动变阻器的滑片应放在阻值最__大__的位置．

(2)小明同学连接了如图甲所示的电路，闭合开关，电流表__无__示数，电压表__有__示数．(填“有”或“无”)

(3)他仔细检查电路．发现有一根导线连接错误．请你在图甲中这根错误的导线上画“×”，并用笔画线代替导线画出正确的连线．

解：　

(4)正确连接电路后，闭合开关，调节滑动变阻器滑片P，当电压表的示数为2 V时，观察到电流表示数如图乙所示，他记下数据并算出电阻R的阻值为__10__Ω.

(5)同组小斌同学继续向__A__(填“A”或“B”)端移动滑片P，适当增大电阻R两端的电压，并进行了多次测量，计算电阻的平均值从而减小实验误差．

2．(2019·广安)学校科技创新小组用伏安法测量小灯泡的电阻，电源电压为3 V，待测小灯泡的额定电压为2.5 V.

(1)请用笔画线代替导线，完成图甲中实物电路的连接，要求：①滑片P向右移动时，电流表示数变小；②连线不能交叉．

解：

(2)检查电路无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零，导致这一现象的原因可能是__D__．

A．电压表短路  B．电压表断路

C．滑动变阻器短路  D．小灯泡断路

(3)故障排除后，闭合开关，当滑动变阻器的滑片P移到某一位置时，电压表示数如图乙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向__左__(填“左”或“右”)移动．

(4)通过移动滑动变阻器的滑片P记录了多组数据，并作出了如图丙所示的I－U图象，由图可知小灯泡正常发光时的电阻为__12.5__Ω.

3．在“伏安法测电阻”的实验中，连接的电路如图甲所示．

甲

(1)闭合开关前，滑动变阻器的滑片P应置于最__右__(填“左”或“右”)端．正确调节滑片P后闭合开关，发现电流表示数为零，电压表示数约为3 V，则电路中的故障可能是__待测电阻断路__．

(2)排除故障后进行实验．移动滑片P，当电压表的示数为1.3 V时，电流表的示数如图乙所示，则待测电阻Rx＝__5__Ω.若要将电压表的示数调到2.0 V，需将滑片P向__左__(填“左”或“右”)移动．

乙　　　　　　　　　　　丙

(3)某同学利用一个电压表和一个已知阻值的电阻R0，设计了如图丙所示的电路，同样能测出待测电阻Rx的阻值．实验步骤如下：

①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；

②再闭合__S1__，用电压表测出__电源电压__U2；

③可得待测电阻Rx＝__R0__(用U1、U2和R0表示)．

4．(2019·泸州)程新同学设计了如图甲所示的电路来测量电源电压U和未知电阻Rx的阻值．已知定值电阻的阻值为R0、电源两端电压保持不变．请完成下列问题：

(1)根据图甲电路图，用笔画线代替导线，将图乙实物图补充完整．

解：

(2)电路正确连接后，当开关S、S1闭合，S2断开时，电流表示数为I1；则电源电压U＝__I1R0__．

(3)当开关S、S2闭合，S1断开时，电流表示数为I2；则待测电阻Rx＝____．

(4)不改变图甲所示的电路，若开关S1始终处于断开状态，仅对开关S、S2进行操作__仍能__(填“仍能”或“不能”)测量电源电压和未知电阻Rx的阻值．

5．(2019·郴州)为了测量电源电压和定值电阻阻值，某物理小组设计了如图甲所示的电路．

　　　甲　　　　　　　　　　　　乙

(1)闭合开关前，滑动变阻器的滑片应放在__b__(填“a”或“b”)端．

(2)假设电源电压恒为U0，定值电阻的阻值为R1.如果电压表示数用U表示，电流表示数用I表示，则U与I的关系式为U＝__U0－IR1__(用U0、I、R1表示)．

(3)检查电路无误后，闭合开关S，移动滑动变阻器的滑片P，进行多次实验，记录电流表和电压表的示数，并画出了U－I图象，如图乙所示．该图象是一条直线，与U、I坐标轴分别交于3 V和0.6 A处．由此可知，电源电压U0＝__3__V，定值电阻阻值R1＝__5__Ω.
