突破中考物理考点及近年中考真题精选12：生活用电

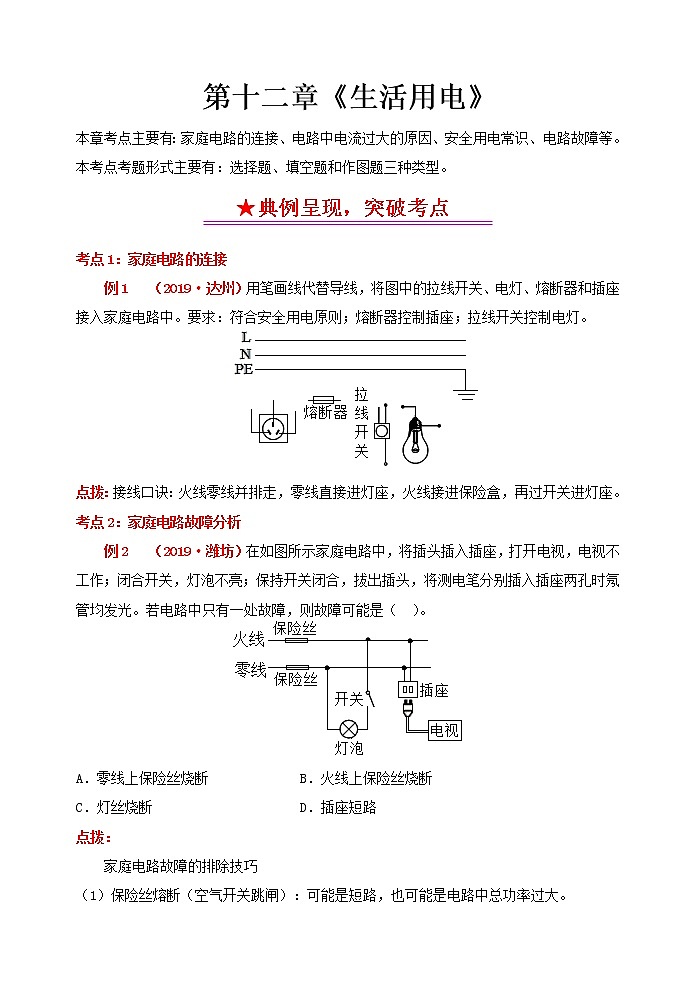

第十二章《生活用电》

本章考点主要有：家庭电路的连接、电路中电流过大的原因、安全用电常识、电路故障等。

本考点考题形式主要有：选择题、填空题和作图题三种类型。

考点1：家庭电路的连接

例1　 （2019·达州）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。

点拨：接线口诀：火线零线并排走，零线直接进灯座，火线接进保险盒，再过开关进灯座。

考点2：家庭电路故障分析

例2　 （2019·潍坊）在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（  ）。

A．零线上保险丝烧断             B．火线上保险丝烧断

C．灯丝烧断                     D．插座短路

点拨：

家庭电路故障的排除技巧

（1）保险丝熔断（空气开关跳闸）：可能是短路，也可能是电路中总功率过大。

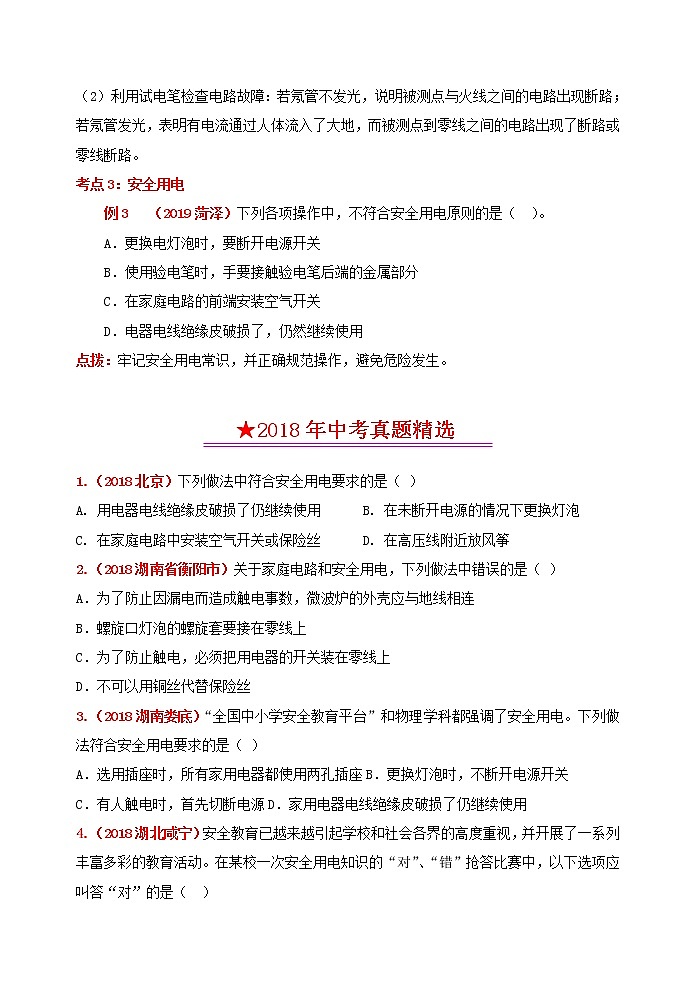

（2）利用试电笔检查电路故障：若氖管不发光，说明被测点与火线之间的电路出现断路；若氖管发光，表明有电流通过人体流入了大地，而被测点到零线之间的电路出现了断路或零线断路。

考点3：安全用电

例3　 （2019菏泽）下列各项操作中，不符合安全用电原则的是（  ）。

A．更换电灯泡时，要断开电源开关

B．使用验电笔时，手要接触验电笔后端的金属部分

C．在家庭电路的前端安装空气开关

D．电器电线绝缘皮破损了，仍然继续使用

点拨：牢记安全用电常识，并正确规范操作，避免危险发生。

1.（2018北京）下列做法中符合安全用电要求的是（ ）

A. 用电器电线绝缘皮破损了仍继续使用      B. 在未断开电源的情况下更换灯泡

C. 在家庭电路中安装空气开关或保险丝      D. 在高压线附近放风筝

2.（2018湖南省衡阳市）关于家庭电路和安全用电，下列做法中错误的是（ ）

A．为了防止因漏电而造成触电事数，微波炉的外壳应与地线相连

B．螺旋口灯泡的螺旋套要接在零线上

C．为了防止触电，必须把用电器的开关装在零线上

D．不可以用铜丝代替保险丝

3.（2018湖南娄底）“全国中小学安全教育平台”和物理学科都强调了安全用电。下列做法符合安全用电要求的是（ ）

A．选用插座时，所有家用电器都使用两孔插座B．更换灯泡时，不断开电源开关

C．有人触电时，首先切断电源D．家用电器电线绝缘皮破损了仍继续使用

4.（2018湖北咸宁）安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动。在某校一次安全用电知识的“对”、“错”抢答比赛中，以下选项应叫答“对”的是（  ）

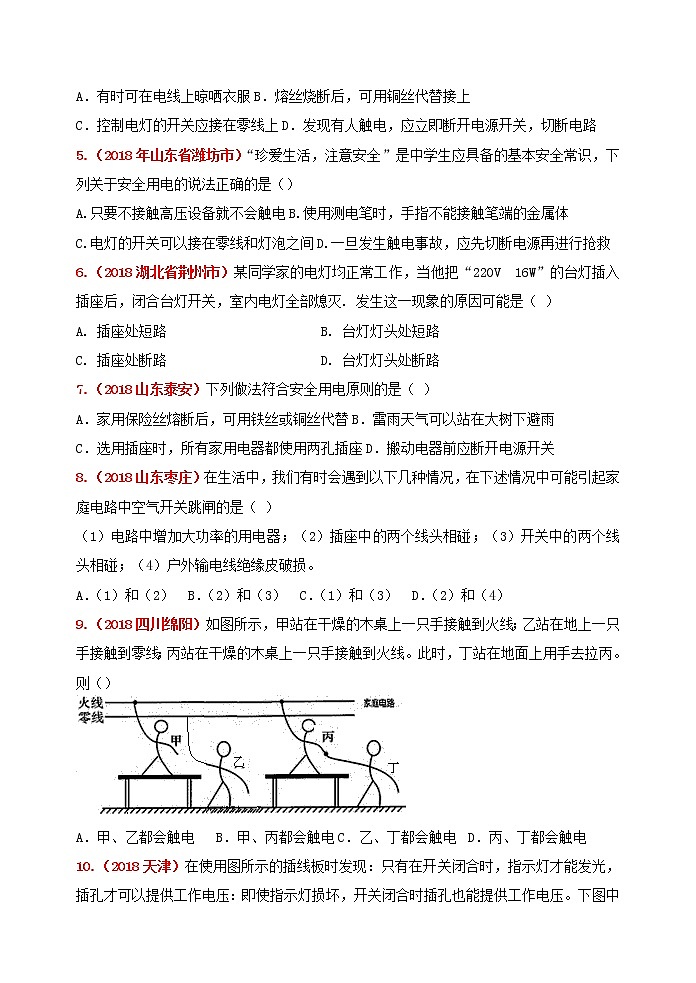

A．有时可在电线上晾哂衣服B．熔丝烧断后，可用铜丝代替接上

C．控制电灯的开关应接在零线上D．发现有人触电，应立即断开电源开关，切断电路

5.（2018年山东省潍坊市）“珍爱生活，注意安全”是中学生应具备的基本安全常识，下列关于安全用电的说法正确的是（）

A.只要不接触高压设备就不会触电B.使用测电笔时，手指不能接触笔端的金属体

C.电灯的开关可以接在零线和灯泡之间D.一旦发生触电事故，应先切断电源再进行抢救

6.（2018湖北省荆州市）某同学家的电灯均正常工作，当他把“220V  16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭. 发生这一现象的原因可能是（ ）

A. 插座处短路                      B. 台灯灯头处短路

C. 插座处断路                      D. 台灯灯头处断路

7.（2018山东泰安）下列做法符合安全用电原则的是（ ）

A．家用保险丝熔断后，可用铁丝或铜丝代替B．雷雨天气可以站在大树下避雨

C．选用插座时，所有家用电器都使用两孔插座D．搬动电器前应断开电源开关

8.（2018山东枣庄）在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（ ）

（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。

A．（1）和（2） B．（2）和（3） C．（1）和（3） D．（2）和（4）

9.（2018四川绵阳）如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（）

A．甲、乙都会触电 B．甲、丙都会触电C．乙、丁都会触电 D．丙、丁都会触电

10.（2018天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是（ ）

A． B． C． D．

11.（2018云南省昆明市）关于安全用电，图中错误的是（  ）

A．使用测电笔的方法  B.开关接在火线上 C.螺口灯的螺旋金属接在零线上   D.三孔插座应有接地线

12.（2018浙江宁波）如图是正常家庭电路的一部分。下列说法正确的是（ ）

A．导线B与大地之间的电压为220V

B．测电笔先后插入插座的左右插孔，氖管都发光

C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地

D．断开开关S后，站在地上的人接触a点或b点一定不会触电

13.（2018湖北省宜昌市）下列有关生活用电的说法，错误的是（ ）

A.在发生触电事故的现场，一定要先切断电源，再采取急救措施

B.有金属外壳的家用电器外壳一定要接地，防止发生触电事故

C.使用试电笔时，手指要接触笔尾的金属体

D.当电路中电流过大时，漏电保护器会迅速切断电路

14.（2018广西玉林）如图所示的做法中，符合安全用电原则的是（ ）

A．     B．      C．    D．

将冰箱的金属外壳接地   用湿抹布擦发光的灯泡    用手指接触插座的插孔   雷雨天站在大树下避雨

15.（2018呼和浩特）关于电学知识，下列说法正确的是              （   ）

A.甲图，表盘上的“3000r/kw·h”表示电能表转盘转过3000圈，消耗电能3600kW

B.乙图，在家庭电路中，开关应接在火线和用电器之间

C.丙图；在“伏安法测小灯泡电阻”的实验中，为了减小误差，应调节滑动变阻器在电路中的电阻，多次测量求平均值

D.丁图；实验表明：在电流相同、通电时间相同的情况下，电阻越小，这个电阻产生的热量越多

16.（2018福建B卷）家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分別测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（ ）

A．进户零线断路

B．灯泡L断路

C．开关S接触不良

D．导线ad断路

17.（2018湖北荆门）我们日常生活中离不开电。下列有关安全用电的说法中正确的是（）

A．家庭电路的开关，接在零线或火线上都可以B．放风筝时，应远离高压输电线

C．空气开关跳闸后，应立即合上D．使用试电笔时，不接触笔尾金属体，会发生触电事故

18.（2018江苏泰州）如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ ）

A．一定是零线上的熔丝熔断了

B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光

C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光

D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光

20.（2018四川省泸州市）“珍惜生命，注意安全”是人们生活中必备的意识，下列涉及物理知识中的安全问题，说法正确的是（  ）

A.光学实验用的激光笔发出的激光不能直接照射眼睛

B．控制用电器的开关要接在照明电路中的零线上

C．可以把三孔插座接地孔与照明电路中的零线连接使用

D．人体总漂浮在河水中，私自下河塘洗澡无溺水风险

21.（2018四川省泸州市）小明家有额定电压相同的微波炉和电视机各一个，按照每度电0.55元的计费标准，将这两个用电器正常工作1h所用的电费绘制成了如图所示的柱状图，对小明家的这两个用电器，下列判断正确的是（  ）

A.微波炉正常工作时的电压大于电视机正常工作时的电压

B.微波炉正常工作时的电流等于电视机正常工作时的电流

C.微波炉正常工作时的电功率大于电视机正常工作时的电功率

D.每月微波炉用的电费一定比在电视机上用的电费多

22.（2018重庆B卷）我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障。如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是（  ）

A．手机充电器水久的插在插座上B．断开电源后 ，再更换灯泡

C．使用测电笔时，手直接接触它的笔尖D．家庭电路保险丝断了用钢丝代替保险丝

23.（2018浙江省舟山市）归纳和推理是学习科学时常用的思维方法，必须科学严谨。以下说法正确的是（　　）

A．春分日全球昼夜平分，则全球昼夜平分一定是春分日

B．家庭电路中发生短路时保险丝会熔断，则保险丝熔断一定是发生了短路

C．单质是由同种元素组成的纯净物，则由同种元素组成的纯净物一定是单质

D．显微镜使用中转动反光镜可使视野变亮，则视野变亮一定是转动了反光镜

24.（2018湖北武汉）一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（　　）

A．试电笔可用来测试物体是带正电还是带负电

B．试电笔通常也用来检查电气设备的外壳是否带电

C．使用时手指不能碰到金属笔卡

D．使用时人不会触电是因为试电笔氖管中的氖气不会导电

25.（2018湖南省常德市）以下安全警示语中涉及的物理知识正确的是（  ）

A.汽车尾部标有“保持车距”——惯性B.景区水池边立有“水深危险”——光的反射

C.商场走廊过道标有“小心碰头”——摩擦力D.输电铁塔下挂有“严禁攀爬”——电生磁

26.（2018湖南省常德市）现代家庭的生活离不开电，但也时常因为用电不规范造成火灾，以下用电措施不可能造成火灾的是（ ）

A.同时使用许多大功率用电器B.电线绝缘皮破损后用普通胶带包裹

C.电冰箱的金属外壳接地D.保险丝熔断后，用铜丝来代替保险丝

27.（2018山东德州）下列情况符合安全用电原则的是（ ）

A．发生触电事故时，不能用手去拉，要立即切断电源

B．控制用电器的开关连接在零线和用电器之间

C．将电风扇三线插头最长的脚折弯后，插在两孔插座上使用

D．在同一个插排上连接多个大功率用电器

28.（2018山东聊城）如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（ ）

A．插排上的插孔与指示灯是串联关系

B．“跳闸”的原因一定是电路发生了断路

C．“跳闸”的原因一定是电路发生了短路

D．“跳闸”的原因可能是电路总功率过大

29.（2018山东临沂）下列做法符合安全用电要求的是（ ）

A．开关应接在电灯与零线之间B．在户外，不要靠近高压带电体

C．使用测电笔时手不能接触金属体笔尾D．将三脚插头改为两脚插头接在两孔插座上使用

30.（2018广西柳州）家庭电路中，火线与零线之间的电压为____ V。 用测电笔辨别火线与零线时，使测电笔发光的是      (选填“火线”或“零线”)。

31.（2018山东青岛）家庭电路中电流过大时，空气开关自动切断电路，俗称跳闸。产生跳闸的原因可能是      或        。

32.（2018湖北十堰）在家庭电路中，各用电器之间是      （选填“串联”或“并联”）连接的。星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部      ，也可能是家里电路中用电器总功率      。

33.（2018湖北襄阳）家庭电路中电灯、电视、电风扇的连接方式是       （填“串联”或“并联”）；带有金属外壳的电水壶用三脚插头，是为了使用时让金属外壳与      相连。

34.（2018江苏常州）测电笔可以测试导线是火线还是零线。如图所示，持笔方式正确的是        ；将笔尖与导线接触，若氖管发光，此导线为         。

35.（2018江苏宿迁）如图所示，家庭电路中的同一个插排上连接了多个大功率用电器．用电器所接电压是________，用电器间的连接方式是________；在日常生活中，不易同时使用这些用电器，放置电流过大，因电流的________效应而引发火灾．

36.（2018四川省内江市）如图所示是用来测量电能的仪表，这只电表此时的读数是        kW·h,当电路中只有一个电饭煲接入电路，正常工作l2min.发现此电能表的转盘转过了500转。则这个电饭煲的额定功率是        W。

37.（2018山东省威海市）苹果园里铺满银光闪闪的膜，用途是         ;这种膜表面涂有铝粉，若不小心刮到高压线上可能会导致           . (填一种电路故障)

38.（2018广东省广州）测得某熔断开关S在不同电流下的熔断时间如下表。将电磁铁开关和S接入电路，如图20所示当I＞4A时，电磁铁能在0.1s内吸动衔铁，使电路断开．衔铁无法自动恢复至图示位置；当1A<I≤4A时，电磁铁无法吸动衔铁，S发热熔断，使电路断开（熔断时间为S开始通电到它熔断的时间）

（1）S的电阻为1Ω，当I＝2A，通电时间为       s时S熔断，此过程中S产生的热量是         J

（2）当1＝5A时，通电0.1s。S能否熔断？

（3）若电路中电流方向与图20中相反，电磁铁吸引还是排斥衔铁？

39.（2018浙江省衢州市）小柯家新添了一台变频空调，部分参数如下表所示。当室温和空调的设定温度相差较大时，变频空调一开机，即以最大功率工作，使室温迅速达到设定温度；当室温达到设定温度后，空调的制冷（热）功率随之减小，以维持室温基本不变。该空调另设电辅热功能，可以辅助制热，以弥补单靠空调压缩机工作制热不足的问题。

（1）空调接人家庭电路后，与其他用电器_______联。

（2）假设该空调开机后以最大制冷功率工作0．5h，使室温降至设定温度。然后，空调又以某一恒定的功率工作了2.5h，全过程空调消耗的电能为1.9k·Wh。求

①前0.5h空调消耗的电能。

②后2.5h通过空调的电流。

（3）在空调机的结构中有很多粗细不同的铜管，作为制冷剂“搬运”“热”的管道。常见炼铜的方法：

Fe＋CuSO4==Cu＋FeSO4，该反应属于______________（填基本反应类型）。

40.（2018四川眉山）投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在如图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮。

41.（2018江苏连云港）按照题目要求作图或作答.

(1)如图甲所示,请画出这東光线经过凹透镜后的折射光线；

(2)如图乙所示,用笔画线代替导线将电灯和开关接到电路中。

42.（2018四川省内江市）请在图中用笔画线代替导线正确地将电灯、开关和插座接入家庭供电电路。

43.(2018恩施)如图，要求开关控制螺口灯泡，将图中元件分别正确连接到电路中。

1.（2019·广东）如图为家庭部分电路示意图，正常发光的电灯突然熄灭，检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光。由此判断电路故障的原因可能是（ ）

A．插座短路    B．进户的火线断路    C．进户的零线断路    D．电灯的灯丝断路

2.（2019·岳阳）下列做法符合安全用电要求的是（ ）。

A．开关接在用电器和零线之间；B．用正在充电的手机玩游戏；

C．电冰箱的金属外壳未接地；  D．切断电源后，再进行电路维修

3.（2019·潍坊）在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（ ）。

A．零线上保险丝烧断    B．火线上保险丝烧断   C．灯丝烧断    D．插座短路

4.（2019·湘潭）下列做法符合安全用电要求的是（ ）。

A．用湿布擦拭正在工作的台灯；          B．在未断开电源的情况下更换灯泡；

C．一个插座上同时使用多个大功率用电器；D．家庭电路中安装保险丝或空气开关

5.（2019·湖州）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光。若电路中只有一处故障，则是（ ）。

A．灯L2短路；B．灯L2所在支路开路；C．c、d两点间开路；D．c点左侧的零线开路

6.（2019·邵阳）随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（ ）。

A．总开关     B．电源     C．用电器     D．电能表

7.（2019·岳阳）下列做法符合安全用电要求的是（ ）。

A．开关接在用电器和零线之间

B．用正在充电的手机玩游戏

C．电冰箱的金属外壳未接地

D．切断电源后，再进行电路维修

8.（2019·泸州）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（ ）。

A.家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用；

B.电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比；

C.靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电；

D.将两个完全相同的灯泡串联在电路中，则靠近电源正极的灯泡较亮

9.（2019·绵阳）正确使用插线板是安全用电的要求。使用右图所示的插线板时发现：只有开关闭合时，指示灯才能放光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。根据上述现象，插线板内线路及电源连接方式是（ ）。

A． B．

C． D．

10.（2019·湖州）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（ ）。

A.灯短路   B.灯所在支路开路  C.c、d两点间开路  D.c点左侧的零线开路

11.（2019·天津）如图中的家庭电路元件，连接顺序正确的是（ ）。

A.        B.

C.         D.

12.（2019·贵港）在日常家庭用电中如果使用不当会给人们带来危害。下列做法中可能给人们带来危害的是（  ）。

A．更换灯泡或维修电路时要先断开电源；    B．有金属外壳的用电器都使用两脚插头；

C．使用测电笔时，手不能接触笔尖的金属体；D．开关要接在火线上

13.（2019·遂宁）电的使用提高了我们的生活品质，但使用不当也会给我们的生命财产造成损失，下列关于家庭用电安全的说法中错误的是（ ）。

A.控制用电器的开关应接在用电器和火线之间；

B.若空气开关“跳闸”，一定是使用了大功率用电器；

C.发现电路起火，应立即断开电源开关，切断电路；

D. 有金属外壳的用电器使用三脚插头是为了防止漏电而采取的安全措施

14.（2019·湘潭）下列做法符合安全用电要求的是（ ）。

A．用湿布擦拭正在工作的台灯；          B．在未断开电源的情况下更换灯泡；

C．一个插座上同时使用多个大功率用电器；D．家庭电路中安装保险丝或空气开关

15.（2019·潍坊）在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是（ ）。

A．零线上保险丝烧断

B．火线上保险丝烧断

C．灯丝烧断

D．插座短路

16.（2019菏泽）下列各项操作中，不符合安全用电原则的是（ ）。

A．更换电灯泡时，要断开电源开关

B．使用验电笔时，手要接触验电笔后端的金属部分

C．在家庭电路的前端安装空气开关

D．电器电线绝缘皮破损了，仍然继续使用

17.（2019·泸州）为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线。

18.(2019·聊城)在家庭电路中，为了用电安全，控制用电器的开关要连接在　    　线和用电器之间，为了节能、方便，楼道照明灯普遍使用了声、光控开关，实现了只在夜晚天黑且有声音时灯才能亮，这种现象说明声波可以传递　      　（选填“信息”或“能量”）

19.（2019·泸州）为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线。

20.（2019·河北）家用电灯的开关要接到     （选填“零线”或“火线”）和灯泡之间。造成家庭电路中电流过大的原因是     （只填写一种即可）。

21.（2019·达州）用笔画线代替导线，将图中的拉线开关、电灯、熔断器和插座接入家庭电路中。要求：符合安全用电原则；熔断器控制插座；拉线开关控制电灯。

22.（2019·郴州）请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。

23.(2019·天水)小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带探险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。（导线不得交叉）

24.（2019·吉林）请在图中用笔代替导线，将电灯、开关接入家庭电路中。

25.（2019·青岛）有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮。如图，现有灯L、声控开关S（有声音时开关闭合）和光控开关S光（光线暗时开关闭合），请设计并连接满足上述要求的电路。

26.（2019·毕节）如图是空调的三脚插头与三孔插座，请运用物理知识回答下列问题：

（1）三脚插头中较长的脚E与空调的什么部位相连？

（2）针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法。

27.(2019·自贡)用试电笔可辨别火线和零线，使氖管发光的是　  　。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是　     　。

28.(2019·泸州)为安全用电，家庭电路中的空气开关应装在______线上；空气开关“跳闸”后，受它控制的电路处于______（选填“短路”“断路”或“通路”）状态；验电笔______（选填“能”或“不能”）区分零线与接地线。

29.（2019·黔南）“珍爱生命，安全用电”是公民日常生活中必备的安全意识，我国家庭电路的电压是    V；在家庭电路中，为了防止触电，必须把用电器的开关连接在      线上,当发现家用电器或电线失火时，必须先          电源，然后再救火。

30.(2019·十堰)在小明家照明电路中，控制客厅灯的开关应接在线和灯之间：他用测电笔检测电路操作方法正确的是　   　图；在使用滚筒洗衣机时，他发现接触金属门手柄会“麻手”，可解决的办法是给洗衣机电路　   　（选填“增接零线”、“加接地线”或“加接空气开关”）。

31.(2019·自贡)用试电笔可辨别火线和零线，使氖管发光的是　  　。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是　     　。

32.(2019·聊城)在家庭电路中，为了用电安全，控制用电器的开关要连接在______线和用电器之间，为了节能、方便，楼道照明灯普遍使用了声、光控开关，实现了只在夜晚天黑且有声音时灯才能亮，这种现象说明声波可以传递______（选填“信息”或“能量”）

33.（2019·河北）家用电灯的开关要接到　  　（选填“零线”或“火线”）和灯泡之间。造成家庭电路中电流过大的原因是　                  　（只填写一种即可）。

参考答案：

典例呈现，突破考点

例1【答案】

例2【答案】A。

例3【答案】D

2018年中考真题

 1.C 2.A 3.C 4.D 5.D 6.B 7.D 8.A  9.D 10.D 11.A 12.C 13.D 14.A 15.B 16.C 17.B 18.B 20.A 21.C 22.B 23.C24.B25.A26.C27.A28.D29.B

30【答案】220V   火线

31【答案】短路；用电器的总功率过大。

32【答案】并联；短路；过大

33【答案】并联；大地

34【答案】甲  火线

35【答案】220；并联；热

36【答案】231.6  1000

37【答案】除草、反光、保湿、保温、驱鸟等；短路

38【答案】（1）40   160  （2）不能   （3）吸引

39【答案】（1）并；（2）0.8kWh；2A；（3）置换反应。

40【答案】

41【答案】

42【答案】

43【答案】

2019年中考真题

1.C2.D3.A4.D5.C6.A7.D8.C9.D10.C11.B12.B13.B14.D15.A16.D

17【答案】火；断路；不能。

18【答案】火；能量。

19【答案】火；断路；不能。

20【答案】火线；短路（或用电器的总功率过大）。

21【答案】

22【答案】

23【答案】

24【答案】

25【答案】

26【答案】（1）三脚插头中较长的脚E与空调的外壳相连。（2）节约电能的方法：人走灯灭；夏天把空调温度设置的高一些

27【答案】火线；ab之间断路

28【答案】火   断路   不能

29【答案】220；火；断开

30【答案】甲；加接地线

31【答案】火线；ab之间断路

32【答案】火   能量

33【答案】火线；短路（或用电器的总功率过大）
