山东省青岛市2020年中考物理猜想卷（四）（含解析）

山东省青岛市2020年中考物理猜想卷（四）

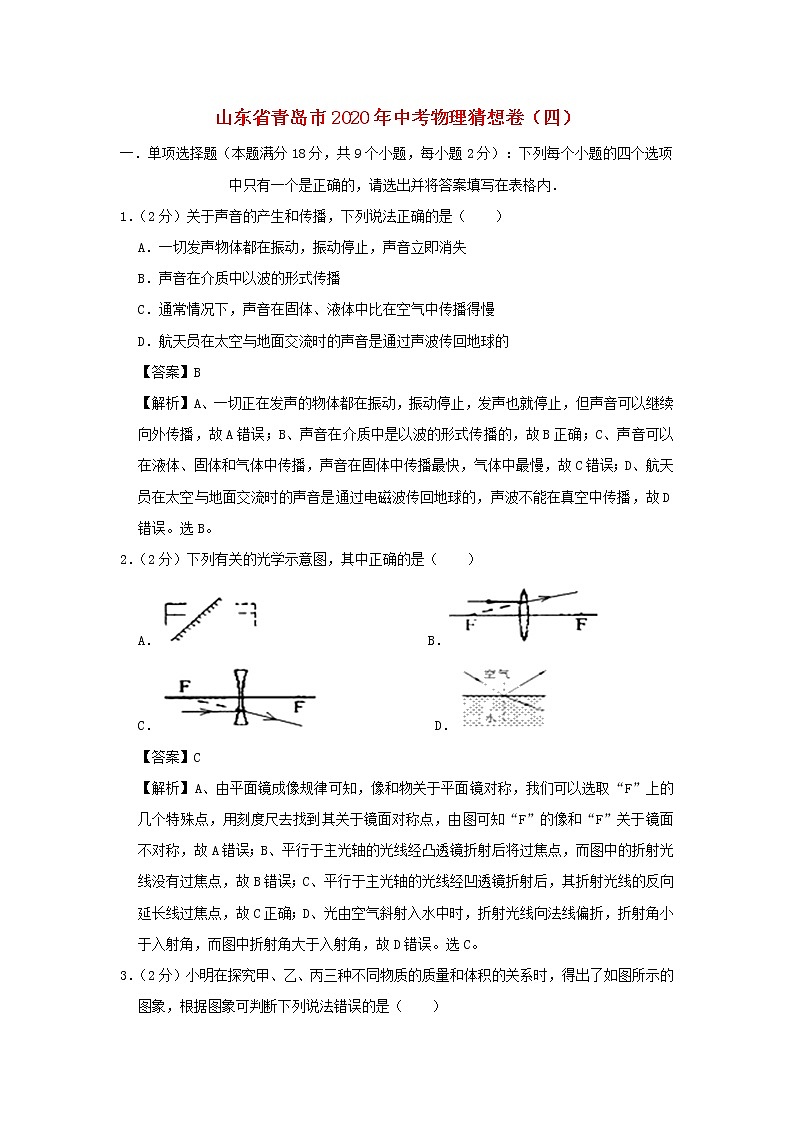

一．单项选择题（本题满分18分，共9个小题，每小题2分）：下列每个小题的四个选项中只有一个是正确的，请选出并将答案填写在表格内．
1．（2分）关于声音的产生和传播，下列说法正确的是（　　）
A．一切发声物体都在振动，振动停止，声音立即消失
B．声音在介质中以波的形式传播
C．通常情况下，声音在固体、液体中比在空气中传播得慢
D．航天员在太空与地面交流时的声音是通过声波传回地球的
【答案】B
【解析】A、一切正在发声的物体都在振动，振动停止，发声也就停止，但声音可以继续向外传播，故A错误；B、声音在介质中是以波的形式传播的，故B正确；C、声音可以在液体、固体和气体中传播，声音在固体中传播最快，气体中最慢，故C错误；D、航天员在太空与地面交流时的声音是通过电磁波传回地球的，声波不能在真空中传播，故D错误。选B。
2．（2分）下列有关的光学示意图，其中正确的是（　　）
A． B．
C． D．
【答案】C
【解析】A、由平面镜成像规律可知，像和物关于平面镜对称，我们可以选取“F”上的几个特殊点，用刻度尺去找到其关于镜面对称点，由图可知“F”的像和“F”关于镜面不对称，故A错误；B、平行于主光轴的光线经凸透镜折射后将过焦点，而图中的折射光线没有过焦点，故B错误；C、平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，故C正确；D、光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角，而图中折射角大于入射角，故D错误。选C。

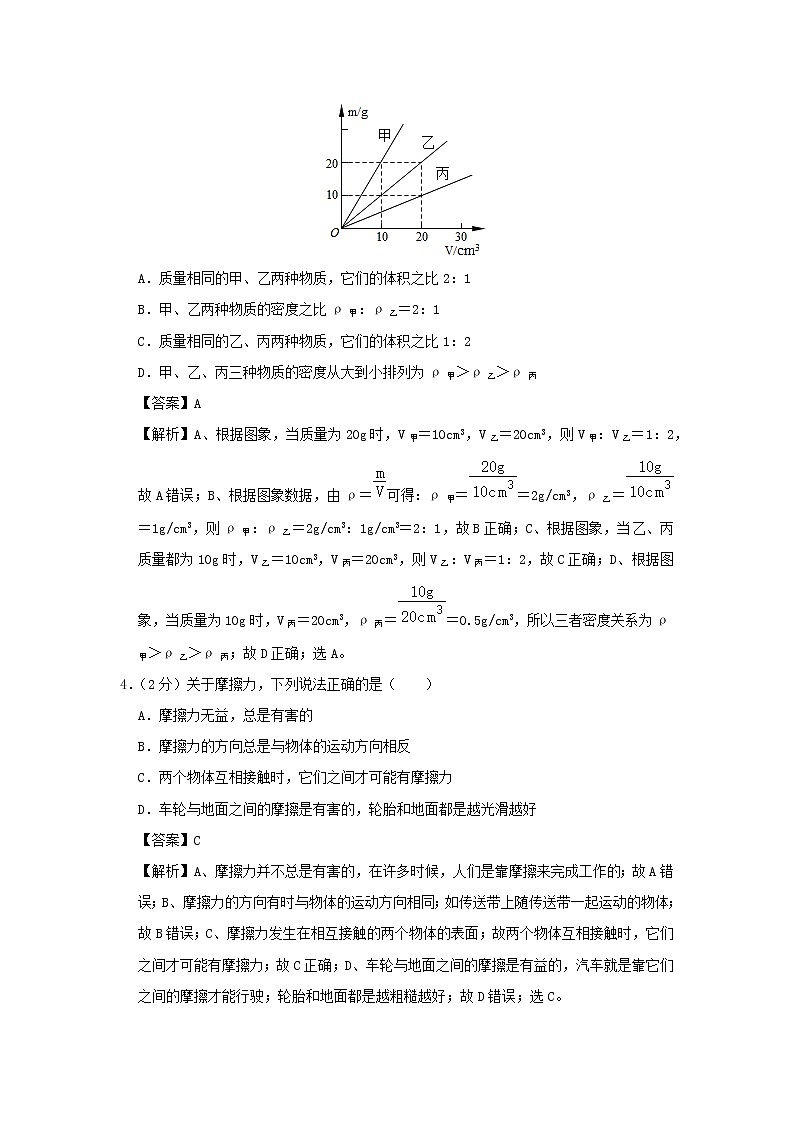

3．（2分）小明在探究甲、乙、丙三种不同物质的质量和体积的关系时，得出了如图所示的图象，根据图象可判断下列说法错误的是（　　）

A．质量相同的甲、乙两种物质，它们的体积之比2：1
B．甲、乙两种物质的密度之比ρ甲：ρ乙＝2：1
C．质量相同的乙、丙两种物质，它们的体积之比1：2
D．甲、乙、丙三种物质的密度从大到小排列为ρ甲＞ρ乙＞ρ丙
【答案】A
【解析】A、根据图象，当质量为20g时，V甲＝10cm3，V乙＝20cm3，则V甲：V乙＝1：2，故A错误；B、根据图象数据，由ρ＝可得：ρ甲＝＝2g/cm3，ρ乙＝＝1g/cm3，则ρ甲：ρ乙＝2g/cm3：1g/cm3＝2：1，故B正确；C、根据图象，当乙、丙质量都为10g时，V乙＝10cm3，V丙＝20cm3，则V乙：V丙＝1：2，故C正确；D、根据图象，当质量为10g时，V丙＝20cm3，ρ丙＝＝0.5g/cm3，所以三者密度关系为ρ甲＞ρ乙＞ρ丙；故D正确；选A。
4．（2分）关于摩擦力，下列说法正确的是（　　）
A．摩擦力无益，总是有害的
B．摩擦力的方向总是与物体的运动方向相反
C．两个物体互相接触时，它们之间才可能有摩擦力
D．车轮与地面之间的摩擦是有害的，轮胎和地面都是越光滑越好
【答案】C
【解析】A、摩擦力并不总是有害的，在许多时候，人们是靠摩擦来完成工作的；故A错误；B、摩擦力的方向有时与物体的运动方向相同；如传送带上随传送带一起运动的物体；故B错误；C、摩擦力发生在相互接触的两个物体的表面；故两个物体互相接触时，它们之间才可能有摩擦力；故C正确；D、车轮与地面之间的摩擦是有益的，汽车就是靠它们之间的摩擦才能行驶；轮胎和地面都是越粗糙越好；故D错误；选C。

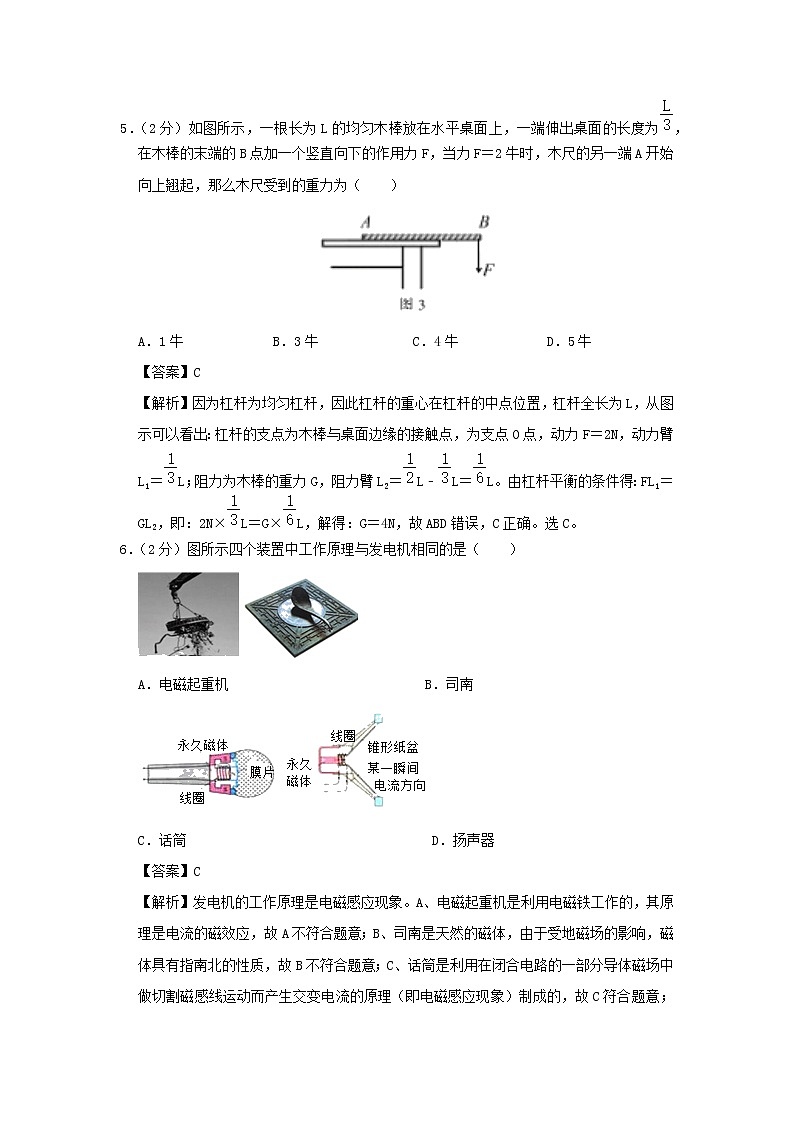

5．（2分）如图所示，一根长为L的均匀木棒放在水平桌面上，一端伸出桌面的长度为，在木棒的末端的B点加一个竖直向下的作用力F，当力F＝2牛时，木尺的另一端A开始向上翘起，那么木尺受到的重力为（　　）

A．1牛 B．3牛 C．4牛 D．5牛
【答案】C
【解析】因为杠杆为均匀杠杆，因此杠杆的重心在杠杆的中点位置，杠杆全长为L，从图示可以看出：杠杆的支点为木棒与桌面边缘的接触点，为支点O点，动力F＝2N，动力臂L1＝L；阻力为木棒的重力G，阻力臂L2＝L﹣L＝L。由杠杆平衡的条件得：FL1＝GL2，即：2N×L＝G×L，解得：G＝4N，故ABD错误，C正确。选C。
6．（2分）图所示四个装置中工作原理与发电机相同的是（　　）

A．电磁起重机 B．司南

C．话筒 D．扬声器
【答案】C
【解析】发电机的工作原理是电磁感应现象。A、电磁起重机是利用电磁铁工作的，其原理是电流的磁效应，故A不符合题意；B、司南是天然的磁体，由于受地磁场的影响，磁体具有指南北的性质，故B不符合题意；C、话筒是利用在闭合电路的一部分导体磁场中做切割磁感线运动而产生交变电流的原理（即电磁感应现象）制成的，故C符合题意；D、扬声器把电信号转化为声信号，利用通电导体在磁场中受到力的作用的原理，故D不符合题意。选C。
7．（2分）即将初中毕业的你，对与自己相关的事是否了解呢？以下估测与实际情况相符的是（　　）
A．洗澡水的温度大约是80℃
B．人正常步行的平均速度是10m/s
C．一名初中生从二楼匀速下到一楼重力做的功约150J
D．你手中物理试卷的宽度约为26cm
【答案】D
【解析】A、洗澡水的温度大约是50℃左右，80℃太高了，人根本受不了，故该选项不符合题意； B、人正常步行的速度约为1.1m/s，10m/s太快了，故该选项不符合题意； C、中学生的体重估计在500N，一层楼高3m，根据重力做功公式W＝Gh，可得初中生从二楼匀速下到一楼重力做的功约1500J，故该选项不符合题意； D、物理试卷的宽度一般就是在25cm左右，故该选项符合题意。选D。
8．（2分）如图所示，下列实验设计不是利用控制变量法的是（　　）

A．研究压力作用的效果 B．探究电磁铁磁性强弱与什么因素有关

C．研究液体压强的特点 D．研究平面镜成像的特点
【答案】D
【解析】A、在研究压力或受力面积对作用效果的影响时，需要控制其中一个物理量，改变另一个物理量。采用的是控制变量法，故A错误；B、此图中电磁铁的匝数不同，但串联，电流相同，所以控制电流相同，探究电磁铁磁性强弱与匝数是否有关，故用到了控制变量法，故B错误；C、液体压强的大小与液体的密度、液体的深度有关，此选项是在液体的密度、液体的深度相同时，研究液体压强是否与方向有关，是控制变量的研究方法，故C错误；D、此项是研究物距变化时，像距的变化情况，以及物像的大小关系，不是控制变量法，故D正确；选D。
9．（2分）如图所示。在一个有水的容器内，在水中有一个小试管开口向下竖起浮于水面上，试管露出水面的高度差为h，当将容器封闭并向外抽气时（　　）

A．h不变，H增大 B．h和H增大
C．h增大，H不变 D．h增大，H减小
【答案】C
【解析】由于试管仍要处于漂浮状态，则浮力和重力相等，试管重力不变，所以浮力不变，根据阿基米德原理可知排开水的体积也不变，由于试管的横截面积不变，则H不变。小试管开口向下竖起浮于水面上时，p试管＝p容器+ρ水gH；当将容器封闭并向外抽气时，容器内气体体积要增大，气体压强减小，管内封闭气体体积要增大，则试管露出水面的高度差h变大。选C。
二、不定项选择题（本题满分12分，共4个小题）：每小题中至少有一个选项是正确的，请选出并将答题卡的对应选项涂黑（每小题全选对得3分，漏选得1分，选错或不选得0分）．
10．（3分）如图，在盛水杯子的杯口盖上明信片，将一枚鸡蛋放在明信片上，用手指将明信片弹飞，鸡蛋掉入水中。下列分析正确的是（　　）

A．明信片被弹飞前，鸡蛋对明信片的压力和明信片对鸡蛋的支持力相互平衡
B．明信片被弹飞，说明力能改变物体的运动状态
C．明信片被弹飞时，鸡蛋没有随明信片一起飞出去是由于鸡蛋具有惯性
D．明信片被弹飞后，鸡蛋掉入水中是由于受到重力
【答案】BCD
【解析】A、鸡蛋对明信片的压力和明信片对鸡蛋的支持力大小相等、方向相反，作用在同一条直线上，作用在两个物体上，因此二力是相互作用力，故A错误；B、明信片由静止变为运动，说明力可以改变物体的运动状态，故B正确；C、明信片被弹飞前，鸡蛋静止在明信片上，明信片被弹飞时，鸡蛋由于惯性，还要保持原来的静止状态，所以鸡蛋没有随明信片一起飞出去，故C正确；D、明信片被弹飞后，鸡蛋由于受到重力的作用，会落入杯中，故D正确。选BCD。
11．（3分）如图所示，闭合开关，两灯泡及各表均正常工作，则以下说法正确的是（　　）
A．灯L1和灯L2是串联关系
B．电流表A2的示数大于A1的示数
C．电压表测量的是L1两端的电压
D．将灯泡L2拧下来，L1仍能正常发光
【答案】AC
【解析】ABC、根据实物图可知，灯L1和灯L2顺次连接，电流表都串联在电路中，电压表并联在L1两端；因此灯L1和灯L2是串联，电流表A2的示数等于A1的示数，电压表测量的是L1两端的电压，故AC正确，B错误；D、因为串联电路中各用电器相互影响，因此将灯泡L2拧下来，L1不能发光，故D错误。选AC。
12．（3分）甲图是小灯泡L和电阻R的I﹣U图象，将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W，下列说法正确的是（　　）

A．只闭合开关S1时，小灯泡L的电阻为4Ω
B．再闭合开关S2时，电流表示数增加0.2A
C．再闭合开关S2时，电路总功率为1.4W
D．再闭合开关S2后，在1min内电阻R产生的热量为240J
【答案】ABC
【解析】A、只闭合 S1时，电路为小灯泡L的简单电路，L 的实际功率为 1W，根据P＝UI可知，在甲图L的图线上找符合U、I乘积为 1W 的坐标，则有：UL＝2V，IL＝0.5A，则小灯泡 L 的电阻：RL＝＝＝4Ω，故 A 正确；B、由 A 选项分析得，电源电压U＝UL＝2V，再闭合 S2后，此时R、L并联接入电路，电流表测干路中的电流，电压为 2V，在甲图中找出 R 此时对应电流为0.2A，则电流表示数增大0.2A，故B正确；C、电源电压为 2V，R的电流为 IR＝0.2A，L 的电流为IL＝0.5A，电路中总电流为 I＝IR+IL＝0.2A+0.5A＝0.7A，则电路总功率：P＝U总I＝2V×0.7A＝1.4W，故 C 正确；D、再闭合 S2时，电阻R的电压为 2V，电流为 0.2A，通电 1min 产生热量：Q＝W＝UIt＝2V×0.2A×60s＝24J，故D错误。选ABC。
13．（3分）如图所示，一装有水的小桶放在水平面上，桶与水的总重为50N，用测力计吊着一个体积为200cm3的金属球，将金属球缓慢浸没在水中，使其在水中静止，且不与桶壁、桶底接触，此时测力计的示数为15N，g＝10N/kg．则（　　）

A．金属球所受浮力为2N
B．金属球的密度为8.5×103kg/m
C．桶对水平面的压力为67N
D．水平面对桶的支持力为55N
【答案】AB
【解析】A、金属球受到的浮力F浮＝ρ水gv排＝1×103kg/m3×10N/kg×2×10﹣4m3＝2N；故A选项正确；B、金属球的重力：G＝F浮+F示＝2N+15N＝17N，则m＝＝＝1.7kg；ρ＝＝＝8.5×103kg/m3，故B选项正确；C、桶对水平面的压力为F＝50N+17N﹣15N＝52N．故C选项错误；D、水平面对桶的支持力等于桶对水平面的压力，即52N，故D选项错误。选AB。
三、基础知识题（本题满分43分，共9小题）
14．（6分）（1）图甲是“探究冰熔化的特点”的实验装置，采用水浴法加热的目的是________。用酒精灯对烧杯加热，当试管中的冰完全熔化后，继续加热一段时间，图乙是冰的温度随时间变化的图象，由图象可知：冰的熔化过程是________段（选填“BC”或“DE”）。t1到t2这段时间，冰处于________状态，t3到t4这段时间内试管内的水________沸腾（选填“在”或“不在”）。
（2）小明做“探究凸透镜成像规律”的实验，调整器材高度时，应________（选填“点燃”或“不点燃”）蜡烛。如图丙所示，此时在光屏上得到一个清晰的像，若将凸透镜向蜡烛移动适当距离，光屏上又得到一个清晰的________的像（选填“放大”或“缩小”）。

【答案】（1）受热均匀；BC；固液共存；不在；（2）点燃；放大。
【解析】（1）用水浴法加热，这样受热比较均匀；冰吸收热量温度升高，达到熔点，冰在熔化过程中，继续吸收热量，温度保持不变，处于固液共存状态，故BC为熔化过程，冰在t1到t2时刻为固液共存态；沸腾的条件；达到沸点，不断吸热。图象中的t3到t4这段时间，试管中的水达到沸点，虽然继续加热，因试管内外温度相同，不能继续吸热，所以不会沸腾。（2）根据凸透镜成像规律中实验的要求，必须让三者中心放在同一高度上，使其成像在光屏的中心；只有先将蜡烛点燃，才可以确定烛焰的中心，所以点燃蜡烛应在调整高度之前；（2）由图可知，此时物距大于像距，即物距大于二倍焦距，根据凸透镜成像的规律可知，此时物体成倒立的、缩小的实像。生活中的照相机就是利用凸透镜的这种成像情况制成的。由于光路是可逆的，将凸透镜向蜡烛移动适当距离，即把光屏和蜡烛的位置互换，在光屏上能成清晰的倒立的放大的像。
15．（1分）东平龙泉美食街汇集地方特色小吃，同学们总能闻到风味独特的“臭豆腐”的味道，这属于________现象。
【答案】扩散。
【解析】闻到臭豆腐的味道，是因为臭豆腐的分子在不停地做无规则运动，运动到空气中被人闻到了，分子运动属于扩散现象。
16．（2分）如图所示，平面镜前有一点光源S，S发出的一束光被平面镜反射后经过A点。完成此光路图。

【答案】见解析
【解析】先通过平面镜作出发光点S的对称点S′，连接S′A交平面镜于点O，OA为反射光线，如图所示：

17．（5分）一质量为500g的金属块，吸收8800J的热量后，由30℃升高到50℃，求该金属块的比热容。
【答案】这种金属的比热容是0.88×103J/（kg•℃）。
【解析】根据Q吸＝cm△t可知，金属的比热容为：
c＝＝＝0.88×103J/（kg•℃）。
18．（11分）在探究“物体所受的重力跟它的质量的关系”的实验中，把钩码逐个挂在弹簧测力计上，分别读出钩码的质量和弹簧测力计相应的示数，并记录在表格中
m（g）
100
200
300
400
500
G（N）
1
2
3
4
5
② 在图中以质量m为横坐标，以重力G为纵坐标进行描点并连线。
②画出的图线是一条________这说明物体的重力与它的质量成________比。
③由图中可得出重力与质量的关系式是________实验中得到重力与质量的比值是________N/kg，它表示的物理意义是________
（2）如图1所示，让同一辆小车从同一斜面的同一高度滑下分别滑到铺有不同材料的水平面
①让同一小车从同一斜面的同一高度滑下，其目的是________。
②小车在不同的平面上运动的距离不相等，说明了平面越________小车受到的阻力越________，小车前进的距离就越________。
③ 推理，若平面绝对光滑物体受到的阻力为零，它的速度将________（填“会”或“不会”）改变，小车将做________运动而且永远运动下去。

【答案】（1）①如上图；②过原点的直线；正；③G＝mg；10；质量为1kg的物体受到的重力是10N；（2）①保证每次小车在水平面上运动时都具有相同的初速度；②光滑；小；远；③不会；匀速直线。
【解析】（1）①横坐标对应质量，纵坐标对应重力，利用描点法绘出图象如下：
。
②由图象可见，是一条过原点的直线，属于数学上的正比例函数图象，物体的重力和质量成正比；③重力与质量成正比，用数学公式表达为G＝mg，其中g为重力和质量的比值，即g＝，g值为一常数，大小为10N/kg，表示质量为1kg的物体受到的重力是10N。（2）①在探究过程中，采用控制变量法，保证小车到达水平面时的速度要相同；②改变接触面的粗糙程度来改变摩擦阻力的大小，通过的平面越光滑，小车受到的阻力越小，速度减小的越慢；小车的运动距离越远；③若平面绝对光滑，物体受到的阻力为零，由此可推理，它的速度将不会改变，即小车将做匀速直线运动而永远运动下去。
19．（3分）如图为四旋翼无人机，它依靠电池为电动机供电，带动机翼旋转实现升空。小明操纵遥控器，使无人机从地面先加速上升，然后减速上升，最后悬停在某一高度进行摄影。则无人机在加速上升过程中，电动机将________能转化为________能；从地面开始升空至刚悬停在某一高度的过程中，无人机的动能变化情况是________。

【答案】电；机械；先增大后减小。
【解析】电动机工作的过程中消耗电能得到机械能，故电动机将电能转化为机械能；从地面开始升空至刚悬停在某一高度的过程中，是先加速上升，然后减速上升，无人机的质量不变，所有无人机的动能变化情况是：先增大后减小。
20．（5分）在“探究电流与电阻的关系”实验中，现有器材如下：电源（电压恒定但未知）四个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω），标有“XΩ1A”的滑动变阻器（阻值模糊不清）。电压表（可用量程：0～3V、0～15V），电流表（可用量程：0～0.6A），导线、开关。

（1）设计并正确连接如图甲所示的电路，把定值电阻R1接入图甲中的A、B两点之间，将滑动变阻器的滑片移到最________端，闭合开关，移动变阻器的滑片，使电压表的示数为2V，电流表的示数应为________A。
（2）分别用定值电阻R2、R3、R4依次替换R1，重复（1）的实验步骤。根据所测得的四次实验数据绘制出I﹣R图象，如图乙所示，由图象可得出的结论是：________。
（3）当使用定值电阻R4进行实验时，刚一闭合开关，就发现电压表的示数恰好为2V．为了用以上四个定值电阻完成实验并确保电路安全，应控制A、B两点之间的电压在________范围内。
（4）使用定值电阻R1和R4进行试验过程中，读取数据时，滑动变阻器消耗的电功率之比为________。
【答案】（1）右；0.4；（2）在导体两端电压一定时，通过导体的电流与导体的电阻成反比；（3）2V﹣3V；（4）4：1。
【解析】（1）闭合开关前，需将滑动变阻器的滑片移到阻值最大处，故将滑片移到最右端；由欧姆定律，电流表的示数：I＝＝＝0.4A；（3）根据图乙可知，电流与电阻之积为：U＝0.4A×5Ω＝﹣﹣﹣﹣0.1A×20Ω＝2V，为一定值，即在导体两端电压一定时，通过导体的电流与导体的电阻成反比；
（4）因为R4的阻值最大，因此当R4接入电路时，电压表示数刚好为2V，说明R4两端的最小电压为2V，因此为了用以上四个定值电阻完成实验且确保电路安全，应控制A、B两点之间的电压在大于2V范围内；由于电流表的量程为0.6A，因此定值电阻两端允许的最大电压：U最大＝I最大R1＝0.6A×5Ω＝3V；故A、B两点之间的电压范围为2V～3V；（5）根据图乙可知，当R1接入电路时，电路电流为0.4A；当R4接入电路时，电路电流为0.1A；因为定值电阻两端电压相等，电源电压不变，因此滑动变阻器两端电压也相等；由P＝UI可得，滑动变阻器消耗的电功率之比：P2：P3＝UI1：UI4＝I1：I4＝4：1。
21．（3分）居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开。请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路。

【答案】见解析
【解析】由题意知，只有当“光控开关”、“声控开关”都闭合时灯才能亮，所以灯泡与两个开关串联；为了保证用电安全，火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套，如下图所示：

22．（5分）有一只灯泡，额定电压为36V，正常工作时灯丝的电阻为12Ω，
求：①灯泡正常工作的电流？
②灯泡的额定功率是多少？
【答案】①灯泡正常工作的电流3A；②灯泡的额定功率是108W。
【解析】①灯泡正常工作的电流：I＝＝＝3A；
②灯泡的额定功率：P＝UI＝36V×3A＝108W。
四、综合能力题（本题满分27分，共6小题．第23小题2分，第24小题5分，第25小题9分，第26小题6分，第27小题3分，第28小题2分）
23．（2分）如图所示的电路中，R为阻值未知的定值电阻，在不拆改电路的情况下，利用这个电路可测量________的数值，还可探究________一定时，________的关系。

【答案】电阻R；电阻R；通过电阻R的电流与R两端电压。
【解析】由电路图可知，电阻与滑动变阻器串联，电压表测电阻两端的电压，电流表测电路中的电流，利用欧姆定律可以求出R阻值，或根据P＝UI可以测量出电功率的数值；在不拆改电路的情况下，控制电阻的阻值不变，通过移动滑片改变R两端的电压和通过的电流，来探究“电阻一定时，通过电阻的电流与电阻两端的电压关系”。
24．（5分）小红从市场买了一桶色拉油，她想测量色拉油的密度。

（1）实验步骤如下：
①将托盘天平放在水平台上，移动游码至标尺零刻度线处，发现指针静止时如图甲所示，则应将平衡螺母向________（选填“左”或“右”）调节，使横梁水平平衡；
②用天平称出空烧杯的质量为10g；
③往烧杯中倒入适量的色拉油，将装色拉油的烧杯放在左盘，天平平衡时所用砝码和游码的位置如图乙所示，则烧杯和色拉油的总质量为________g；
④将烧杯中的色拉油全部倒入量筒中，静置后色拉油的体积如图丙所示。
（2）该色拉油的密度为________g/cm3。
（3）分析小红同学的实验过程，你认为测量结果________（选填“偏大”或“偏小”）。
（4）为了减小上述实验的误差，只要将上面的实验步骤顺序稍加调整即可，调整后的实验步骤是________（只填写实验步骤前的序号）。
【答案】（1）①右；③56；（2）0.9；（3）偏大；（4）①③④②。
【解析】（1）把天平放在水平台上，移动游码至标尺零刻度线处，由图甲知，指针静止时偏左，此时应将平街螺母向右调节，直到天平平衡。（2）由图乙可知，标尺分度值为0.2g，烧杯和色拉油的总质量为50g+5g+1g＝56g，由丙图知，倒入量筒中色拉油的体积为50ml＝50cm3；倒入量筒中色拉油的质量为56g﹣10g＝45g，所以色拉油的密度ρ＝＝＝0.9g/cm3＝0.9×103kg/m3。（3）将烧杯中的色拉油全部倒入量筒，因烧杯壁上有少量残留的色拉油，导致测得油的体积偏小，根据密度公式可知，测得色拉油的密度偏大。（4）实验时可先测量烧杯和色拉油的总质量，再将色拉油全部倒入量筒中，最后测量空烧杯的质量，即可减小测量时的误差，故顺序为①③④②。
25．（9分）近期我市马路上多了一些模样迷你的绿色环保电动小汽车，白绿色车身上印着“微公交”。该电动小汽车每次充电完成后可以跑100公里，最高时速为100公里/小时，每个轮胎与地面接触面积为2.5分米2．某天，王刚爸爸开车带着王刚出去游玩，途中这趟汽车在半小时的时间内，在水平路面上匀速行驶了36千米，若已知该汽车蓄电池供电电压始终是380伏，供电电流为90安，发动机输出功率（即牵引力的动率）恒定为22千瓦，汽车（包括车上的人和物品）质量为1.4吨，请列式计算，在这段时间里：
（1）该汽车对路面的压强为多少帕？
（2）该汽车的牵引力是多少牛？
（3）该汽车发动机的效率是多少？
【答案】（1）该汽车对路面的压强为1.4×105Pa。（2）该汽车的牵引力是1100N。（3）该汽车发动机的效率是64.3%。
【解析】（1）轮胎与路面的总接触面积S＝2.5×10﹣2m2×4＝0.1m2；
车对路面的压力F＝G＝mg＝1.4×1000kg×10N/kg＝1.4×104N。
该汽车对路面的压强p＝＝＝1.4×105Pa；
（2）匀速运动的速度v＝＝＝72km/h＝20m/s；
根据车的功率P＝＝＝Fv得：车受到的牵引力F＝＝＝1100N。
（3）由于车在水平路面上匀速行驶，根据平衡条件可知：f＝F＝1000N，
则克服阻力做的功W＝fs＝1100N×36×1000m＝3.96×107J；
消耗的电能W电＝UIt＝380V×90×0.5×3600s＝6.156×107J
则发动机的效率为η＝＝≈64.3%。
26．（6分）小平同学爱好锻炼身体，在学校科技创新大赛中，他利用所学物理知识设计了一个电子拉力计（通过仪表读数显示拉力的大小），图甲是原理图，硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计）。定值电阻R0是10Ω．ab是一根长度10cm的均匀电阻丝，阻值R1是20Ω，电源电压U是3V，电压表的量程为0﹣3V。

（1）作用在拉环上拉力的大小可以通过电压表示数的大小来反映，当作用在拉环上的力增大时，电压表的示数将________（填“增大”“减小”或“不变”）；
（2）当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的读数为________V；
（3）已知该弹簧伸长的长度△L与所受的拉力F间的关系如图乙所示，通过计算，说明开关S闭合后，当电压表指针指在2V处，作用在拉环上水平向右的拉力为多少？
【答案】（1）增大；（2）1；（3）当电压表指针指在2V处，作用在拉环上水平向右的拉力为375N。
【解析】（1）由电路图可知，R0与R1串联，电压表测R0两端的电压，当作用在拉环上的力增大时，滑片右移，接入电路中的电阻减小，电路中的总电阻减小，
根据I＝可得：电路中的电流增大，根据U＝IR可知：R0两端的电压增大，即电压表的示数增大；
（2）当拉力不受拉力时，R0与R1的最大阻值串联，则总电阻R＝R0+R1＝10Ω+20Ω＝30Ω，则电路中的电流：I＝＝＝0.1A，
电压表的示数：U1＝IR1＝0.1A×10Ω＝1V；
（3）电压表的示数U0′＝2V时，根据串联电路中总电压等于各分电压之和可得：此时R1两端的电压：U1＝U﹣U0′＝3V﹣2V＝1V，
根据串联电路中各处的电流相等可知：＝，即：＝，
解得：R1′＝5Ω，ab是一根长度10cm的均匀电阻丝，阻值R1＝20Ω，
所以，此时电阻丝接入电路中的长度：L′＝×10cm＝2.5cm，
弹簧伸长的长度：△L＝L﹣L′＝10cm﹣2.5cm＝7.5cm，
由图乙可知，拉力与弹簧伸长的长度成正比，且F′＝500N，△L′＝10cm，
则△L＝7.5cm时的拉力F′：＝，即＝，
解得：F＝375N；
27．（3分）演绎式探究：
（1）自由电子在导体中定向移动形成电流。物理学上把单位时间通过导体横截面积的电荷叫电流。若用字母Q表示电荷，用字母t表示通电时间，则电流的定义式为：I＝________。
（2）若流过导体的电流为0.5A，2分钟通过导体横截面的电荷量为________。
（3）若流过圆柱形导体单位体积的电子数为n，每个电子所带电荷为e，电子在导体中流动速度为v，导体直径为d，则导体中电流的数学表达式为：I＝________。

【答案】（1）；（2）60C；（3）。
【解析】（1）在时间t内通过导体横截面的电荷量为Q，根据电流的定义可知，电流I＝；
（2）由I＝得电荷量：Q＝It＝0.5A×2×60s＝60C；
（3）在t时间内电子移动的距离：L＝vt，
导体的横截面积：S＝π（）2＝πd2，
t时间内通过导体某一横截面的电子数：N＝nSL＝，
t时间内通过导体某一横截面的电荷量：Q＝Ne＝，
则通过导体的电流：I＝＝。
28．（2分）为了测出细铜丝的直径，某同学把铜丝在铅笔上紧密排绕32圈。如图所示，用分度值是1mm的刻度尺测得这32圈的总宽度为________cm，可算出细铜丝的直径约为________mm。

【答案】5.00； 1.6。
【解析】由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；线圈左侧与10.00cm对齐，右侧与15.0cm对齐，估读为15.00cm，所以线圈的总宽度为L＝15.00cm﹣10.00cm＝5.00cm。由图可知L＝4.95cm，n＝32，故d＝cm≈0.156cm≈1.6mm；
