福建省2020年中考物理猜想卷（四）（含解析）

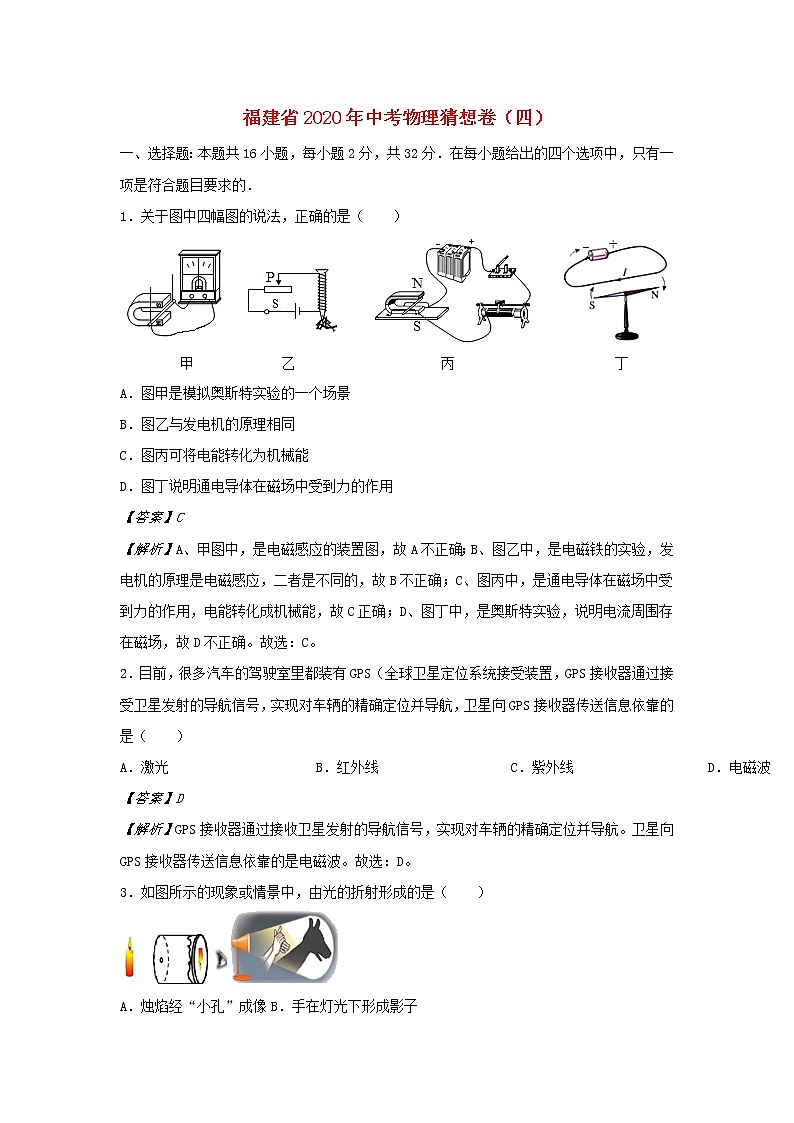

福建省2020年中考物理猜想卷（四）
一、选择题：本题共16小题，每小题2分，共32分．在每小题给出的四个选项中，只有一项是符合题目要求的．
1．关于图中四幅图的说法，正确的是（　　）

A．图甲是模拟奥斯特实验的一个场景
B．图乙与发电机的原理相同
C．图丙可将电能转化为机械能
D．图丁说明通电导体在磁场中受到力的作用
【答案】C
【解析】A、甲图中，是电磁感应的装置图，故A不正确；B、图乙中，是电磁铁的实验，发电机的原理是电磁感应，二者是不同的，故B不正确；C、图丙中，是通电导体在磁场中受到力的作用，电能转化成机械能，故C正确；D、图丁中，是奥斯特实验，说明电流周围存在磁场，故D不正确。故选：C。
2．目前，很多汽车的驾驶室里都装有GPS（全球卫星定位系统接受装置，GPS接收器通过接受卫星发射的导航信号，实现对车辆的精确定位并导航，卫星向GPS接收器传送信息依靠的是（　　）
A．激光 B．红外线 C．紫外线 D．电磁波
【答案】D
【解析】GPS接收器通过接收卫星发射的导航信号，实现对车辆的精确定位并导航。卫星向GPS接收器传送信息依靠的是电磁波。故选：D。

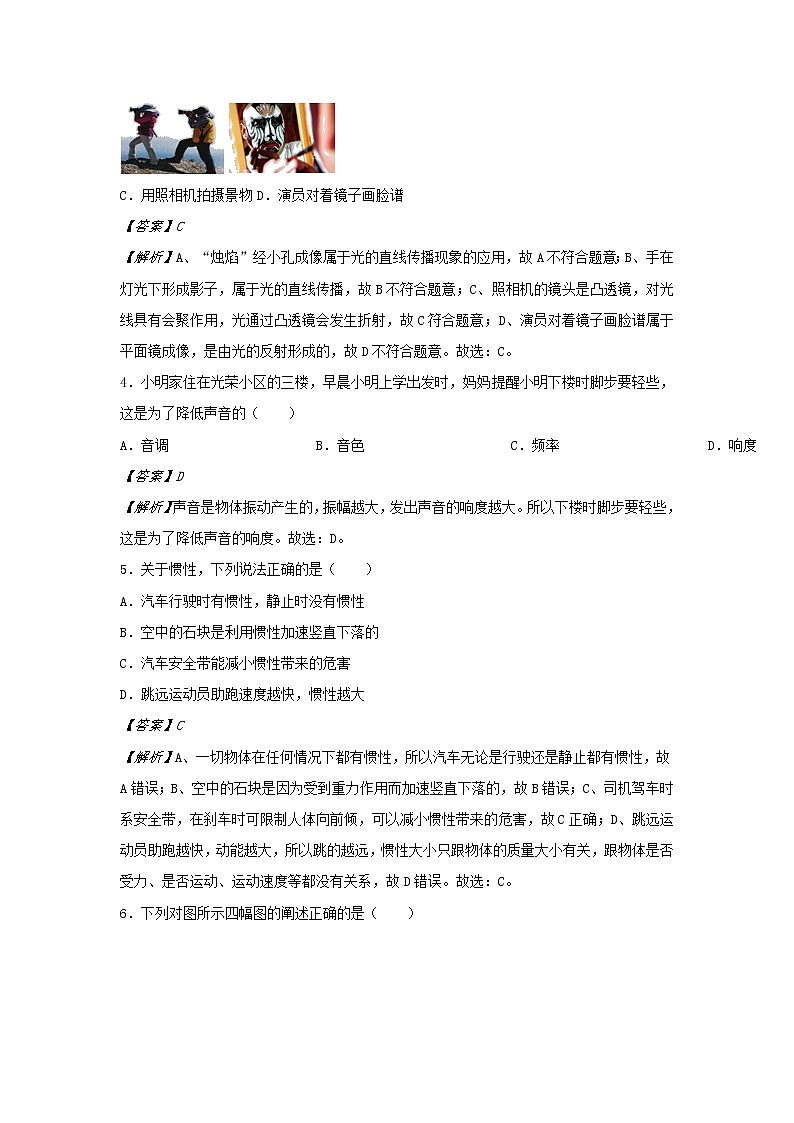

3．如图所示的现象或情景中，由光的折射形成的是（　　）

A．烛焰经“小孔”成像B．手在灯光下形成影子

C．用照相机拍摄景物D．演员对着镜子画脸谱
【答案】C
【解析】A、“烛焰”经小孔成像属于光的直线传播现象的应用，故A不符合题意；B、手在灯光下形成影子，属于光的直线传播，故B不符合题意；C、照相机的镜头是凸透镜，对光线具有会聚作用，光通过凸透镜会发生折射，故C符合题意；D、演员对着镜子画脸谱属于平面镜成像，是由光的反射形成的，故D不符合题意。故选：C。
4．小明家住在光荣小区的三楼，早晨小明上学出发时，妈妈提醒小明下楼时脚步要轻些，这是为了降低声音的（　　）
A．音调 B．音色 C．频率 D．响度
【答案】D
【解析】声音是物体振动产生的，振幅越大，发出声音的响度越大。所以下楼时脚步要轻些，这是为了降低声音的响度。故选：D。
5．关于惯性，下列说法正确的是（　　）
A．汽车行驶时有惯性，静止时没有惯性
B．空中的石块是利用惯性加速竖直下落的
C．汽车安全带能减小惯性带来的危害
D．跳远运动员助跑速度越快，惯性越大
【答案】C
【解析】A、一切物体在任何情况下都有惯性，所以汽车无论是行驶还是静止都有惯性，故A错误；B、空中的石块是因为受到重力作用而加速竖直下落的，故B错误；C、司机驾车时系安全带，在刹车时可限制人体向前倾，可以减小惯性带来的危害，故C正确；D、跳远运动员助跑越快，动能越大，所以跳的越远，惯性大小只跟物体的质量大小有关，跟物体是否受力、是否运动、运动速度等都没有关系，故D错误。故选：C。

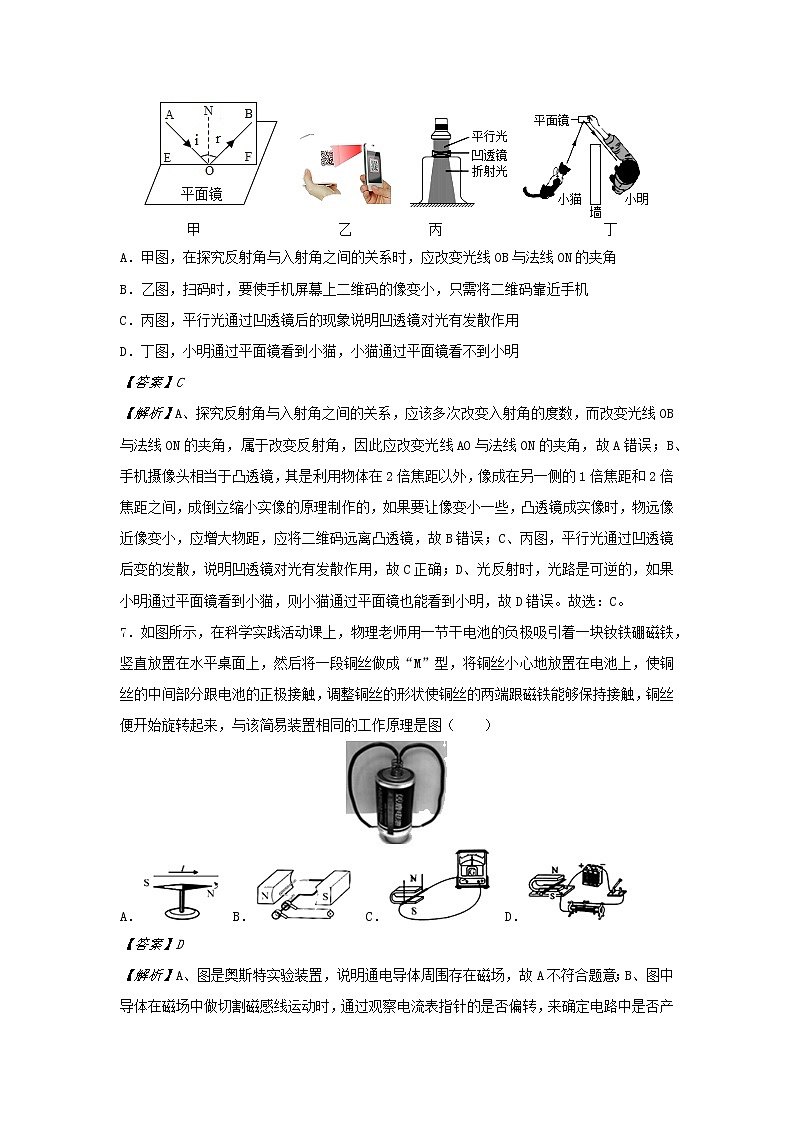

6．下列对图所示四幅图的阐述正确的是（　　）

A．甲图，在探究反射角与入射角之间的关系时，应改变光线OB与法线ON的夹角
B．乙图，扫码时，要使手机屏幕上二维码的像变小，只需将二维码靠近手机
C．丙图，平行光通过凹透镜后的现象说明凹透镜对光有发散作用
D．丁图，小明通过平面镜看到小猫，小猫通过平面镜看不到小明
【答案】C
【解析】A、探究反射角与入射角之间的关系，应该多次改变入射角的度数，而改变光线OB与法线ON的夹角，属于改变反射角，因此应改变光线AO与法线ON的夹角，故A错误；B、手机摄像头相当于凸透镜，其是利用物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理制作的，如果要让像变小一些，凸透镜成实像时，物远像近像变小，应增大物距，应将二维码远离凸透镜，故B错误；C、丙图，平行光通过凹透镜后变的发散，说明凹透镜对光有发散作用，故C正确；D、光反射时，光路是可逆的，如果小明通过平面镜看到小猫，则小猫通过平面镜也能看到小明，故D错误。故选：C。
7．如图所示，在科学实践活动课上，物理老师用一节干电池的负极吸引着一块钕铁硼磁铁，竖直放置在水平桌面上，然后将一段铜丝做成“M”型，将铜丝小心地放置在电池上，使铜丝的中间部分跟电池的正极接触，调整铜丝的形状使铜丝的两端跟磁铁能够保持接触，铜丝便开始旋转起来，与该简易装置相同的工作原理是图（　　）

A． B． C． D．
【答案】D
【解析】A、图是奥斯特实验装置，说明通电导体周围存在磁场，故A不符合题意；B、图中导体在磁场中做切割磁感线运动时，通过观察电流表指针的是否偏转，来确定电路中是否产生感应电流，这是用来研究电磁感应现象的装置，这是发电机的原理，故B不符合题意；C、图是电磁感应实验装置，根据此原理可以制成发电机，故C不符合题意；D、通电后，原来在磁场中静止的导体运动起来，说明通电导体在磁场中受到力的作用，这是电动机的原理，故D符合题意。故选：D。
8．下列情形中，物体内能的改变是靠做功实现的是（　　）

A．只有丁 B．乙与丁 C．乙与丙 D．甲与丁
【答案】B
【解析】甲、企鹅从太阳吸收热量，内能增加、温度升高，是利用热传递改变物体的内能；乙、气球喷气时，球内气体对外做功，内能转化为机械能，温度降低，是通过做功的方式改变内能的；丙、在烘干机下烘手时，手吸收热量内能增加温度升高，是利用热传递改变物体的内能；丁、锯木头时，克服摩擦做功，使锯子的内能增加、温度升高，是通过做功改变物体内能的；通过做功改变内能的是乙和丁，故B正确。故选：B。
9．下列数据中，最符合实际的是（　　）
A．人的正常体温约为42℃
B．人的正常步行速度约为1m/s
C．一层普通教室的高度约为10 m
D．一个鸡蛋的重力约为2N
【答案】B
【解析】A、正常情况下，人的体温在37℃左右，变化幅度很小。故A不符合实际；B、人正常步行的速度在4km/h=4×m/s≈1m/s左右。故B符合实际；C、三层楼的高度在10m左右，一层普通教室的高度在3m左右。故C不符合实际；D、一个鸡蛋的质量在50g=0.05kg左右，受到的重力为G=mg=0.05kg×10N/kg=0.5N．故D不符合实际。故选：B。
10．如图所示，木块竖立在小车上，随小车一起以相同的速度向右做匀速直线运动，不考虑空气阻力，小车表面光滑（即摩擦力忽略不计），下列分析正确的是（　　）

A．若小车加速运动，则木块的惯性和动能也随之增大
B．若小车突然加速运动，木块将向左倾倒
C．若小车突然停止运动，木块将不会向右倾倒，而是向右滑动
D．木块对小车的压力与小车对木块的支持力是一对平衡力
【答案】C
【解析】A．惯性是物体保持原来动状态不变的性质，与物体运动的速度无关，故A错误；B．小车表面光滑，小车突然加速运动时，木块在水平方向没有力的作用，会保持原来的速度做匀速直线运动，故B错误；C．小车表面光滑，小车突然停止运动，木块水平方向没有力的作用，会保持原来的速度向右做匀速直线运动，故C正确；D．木块对小车的压力与小车对木块的支持力分别作用在小车和木块上，属于相互作用力，是一对作用力和反作用力，不是平衡力，故D错误。故选：C。
11．如表列出一些物质的比热容，根据表中数据，下列判断正确的是（　　）
物质
水
煤油
冰
铝
铜
比热容/（J•kg-1•℃-1）
4.2×103
2.1×103
2.1×l03
0.88×103
0.39×103
A．不同物质的比热容一定不同
B．物质的物态发生变化，比热容不变
C．质量相等的铝和铜升高相同的温度，铝吸收的热量更多
D．质量相等的水和煤油吸收相同的热量，水升高的温度更多
【答案】C
【解析】A、由表中数据可知，不同物质的比热容一般不同，但也有的物质比热容相同，如煤油和冰，故A错误；B、水和冰是水的两种状态，分析表中数据可知，其比热容是不同的，说明比热容与物质状态有关，物质的物态发生变化，比热容也会发生变化，故B错误；C、由表中数据可知，铝的比热容大于铜的比热容；质量相等的铝和铜升高相同的温度，因铝的比热容大，则根据Q=cm△t可知铝吸收的热量更多，故C正确；D、质量相等的水和煤油吸收相同的热量，因为水的比热容大，所以根据Q=cm△t可知水升高的温度少，故D错误。故选：C。
12．工人用如图的机械将物体匀速提升到某一高度，若物体的重力与滑轮的重力之比G物：G滑轮=9：1，忽略绳重与摩擦的影响，则机械效率为（　　）

A．10% B．45% C．80% D．90%
【答案】D
【解析】物体的重力与滑轮的重力之比G物：G轮=9：1，G=9G轮，忽略绳重与摩擦的影响，则机械效率：。故选：D。
13．如表是A、B两种电阻线的参数，下列分析正确的是（　　）
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜

A．把A电阻线剪去一半，剩下的一半电阻比B电阻线的电阻小
B．把0.5m的A电阻线均匀拉长到1m与B电阻线的电阻相等
C．A、B两电阻线可探究电阻与横截面积的关系
D．将A、B两电阻线串联在电路中通过A电阻线的电流比B大
【答案】C
【解析】A、由表中信息可知，A、B两电阻线的材料和长度都相同，A电阻线的横截面积为B电阻线的一半，则A电阻线的电阻是B电阻线的2倍，即RA=2RB；把A电阻线剪去一半，剩下一半的电阻变为原来的一半，即，即A剩下的一半电阻与B电阻线的电阻相同，故A错误；B、把0.5m的A电阻线均匀拉长到1m时横截面积变为0.1mm2，此时其电阻是1m长、横截面积为0.4mm2的B电阻线的阻值的4倍，故B错误；C、由表中信息可知，A、B两电阻线的材料和长度相同，横截面积不同，可探究电阻与横截面积的关系，故C正确；D、串联电路中电流处处相等，则将A、B两电阻线串联在电路中时通过A电阻线和B电阻线的电流相同，故D错误。故选：C。
14．如图所示“深海勇士号”载人潜水器是中国自主研制的深海探测神器，它标志着中国深海技术装备由集成创新向自主创新的历史性转变。它体长9米，身高4米，体重20吨；可以在4500米的水下连续工作6个小时以上。若海水密度约为1.0×103kg/m3，g取10N/kg。下列说法正确的是（　　）

A．潜水器在海面上漂浮时浮力大于重力
B．潜水器在海面下4500米处作业时，潜水器受到的海水压强约为4.5×103Pa
C．潜水器在海面下4500米处连续作业时，所受浮力保持不变
D．潜水器从海面下4500米匀速上浮至海面下3500米过程中，潜水器底部所受海水的压力不变
【答案】C
【解析】A、潜水器在海面上漂浮时浮力等于重力，故A错误；B、潜水器在海面下4500米处作业时，潜水器受到的海水压强约为：p=ρ海水gh=1.0×103kg/m3×10N/kg×4500m=4.5×107Pa，故B错误；C、潜水器在海面下4500米处连续作业时，海水的密度和排开海水的体积不变，根据F浮=ρ液gV排可知，所受浮力的大小不变，故C正确；D、潜水器从海面下4500米匀速上浮至海面下3500米过程中，深度变小，根据p=ρgh可知潜水器受到海水的压强变小，由F=pS可知潜水器底部所受海水的压力变小，故D错误。故选：C。
15．踢毽子是一项有益的体育活动。如图，毽子某次被踢出后，竖直上升经过某一位置时，毽子的动能和重力势能分别为EK1和EP1下落经过同一位置时，毽子的动能和重力势能分别为EK2和EP2，则（　　）

A．EK2＞EK1 B．EK2＜EK1 C．EP2＞EP1 D．EP2＜EP1
【答案】B
【解析】毽子某次被踢出后，竖直上升经过某一位置时，毽子的动能和重力势能分别为EK1和EP1；下落经过同一位置时，毽子的动能和重力势能分别为EK2和EP2，由于此时的高度是相同的，质量也相同，故重力势能是相同的，即EP1=EP2；毽子在上升、下落的过程中，由于存在摩擦，机械能转化为内能，机械能减小，由于重力势能是相同的，则EK1＞EK2；故B正确，ACD错误。故选：B。
16．如图所示是小明设计的一个简易电子身高测量仪的示意图。其中，电源电压恒为6V，保护电阻R0=20Ω，R是一只固定着的、竖直放置的硬电阻棒，总长为40cm，其接入电路的电阻与接入电路的棒长成正比；金属棒cd和MP（右端P是滑片）与电路接触良好，电阻不计。小明用该测量仪对甲、乙和丙三位同学的身高进行了测量，其数据见下表。若已知乙同学测量时，滑片恰在电阻棒ab的中点位置，则根据题中提供的信息可知（　　）


甲同学
乙同学
丙同学
A表读数I/A
0.2
0.15
0.12
U表读数U/V
2
3
3.6
身高h/m

1.6


A．电阻棒的总电阻是30Ω
B．甲的身高是1.7m，丙的身高是1.5m
C．甲的身高是1.5m，乙的身高是1.8m
D．从理论上分析，该测量仪的身高测量范围是1.4-1.8m
【答案】D
【解析】由电路图可知，滑动变阻器R与定值电阻R0串联，电流表测电路中的电流，电压表测R两端的电压。（1）乙同学测量时，滑片恰在电阻棒ab的中点位置，由可得，电阻棒的总电阻：，则电阻棒的总电阻R=40Ω，故A错误；（2）已知总长为40cm，所以1cm的电阻为1Ω，甲同学量身高时接入电路的电阻为：，接入电路的长度为：，所以甲同学的身高是1.6m-0.2m+0.1m=1.5m，丙同学量身高时接入电路的电阻为：，接入电路的长度为：，所以丙同学的身高是1.6m-0.2m+0.3m=1.7m，故BC错误；当滑片在a点时，滑动变阻器全部接入电路，所以测量范围最大是1.6m-0.2m+0.4m=1.8m，当滑片在b点时，滑动变阻器接入电路电阻为0，所以测量范围最小时1.6m-0.2m=1.4m，则从理论上分析，该测量仪的身高测量范围是1.4～1.8m，故D正确。故选：D。
二、填空题：本题共6小题，每空1分，共15分．
17．城市里尘土飞扬，空气中灰尘的运动________（是/不是）分子运动，如图是某城市新型除尘洒水车，洒水车在水平公路上一边向前匀速直线行驶一边向高空喷水雾，在此过程中，洒水车的机械能________（变大/变小/不变），以洒水车为参照物，路边的树木是________（运动/静止）的，洒水车喷雾时后方常会出现彩虹，这是光的________现象。

【答案】不是；变小；运动；色散。
【解析】（1）尘土飞扬是固体颗粒在空中的运动，属于机械运动，不是分子的无规则运动；（2）洒水车在匀速行驶过程中，速度不变，高度不变，水不断减少（车的质量减小），动能会逐渐减小，重力势能减小，则机械能不断减小；（3）洒水车在匀速行驶的过程中，与路边的树木之间不断发生位置的变化，所以，以洒水车为参照物，路边的树木是运动的；（4）雨过天晴，天空出现了美丽的彩虹，这是由于太阳光照到空气中的小水滴上，被分解为绚丽的七色光，即光的色散。
18．如图，轻杆OA可绕O点自由转动，用细线将重物挂在B处，小林在A处用竖直向上的拉力提住轻杆，下列问题中，轻杆始终在水平位置平衡。此杠杆类型与________（钓鱼竿/羊角锤）相同；使用该杠杆________（一定省功/不省功）；若拉力方向变为图中虚线所示方向，则拉力将变________。

【答案】羊角锤； 不省功；  变大。
【解析】由图可知，O点为支点，OA为动力臂，OB为阻力臂，阻力大小等于所挂物体的重力，在A点的拉力为动力；（1）由图可知，OA大于OB，即动力臂大于阻力臂，所以是省力杠杆；羊角锤就是此杠杆类型；（2）根据功的原理，使用该杠杆不省功；（3）若拉力方向变为图中虚线所示方向，阻力及阻力臂不变，拉力的力臂变小，由杠杆的平衡条件F1L1=F2L2可知拉力将变大。
19．电热水壶上标有“220V 800W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻________；在额定电压下，热水壶烧水210s，这段时间内电热水壶发热体产生的热量为________J。
【答案】小；1.68×105。
【解析】（1）热水壶的发热体与电线串联，通过它们的电流及时间相等，但热水壶的发热体的电阻比电线的电阻大得多，由焦耳定律Q=I2Rt可知，热水壶的发热体比电线产生的热量就多得多，所以电热丝很热，但与之相连的电线却不怎么热；（2）在额定电压下，烧开一壶水用时210s，这段时间内电热水壶发热体产生的热量：Q=W=Pt=800W×210s=1.68×105J；
20．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P自左端向中点移动时，电压表V的示数将________，电压表V与电流表A示数的比值将________（两空均选填“变大”、“不变”或“变小”）。

【答案】不变；变小。
【解析】由电路图可知，R1与R2并联，电压表测电源两端的电压，电流表A1测R1支路的电流，电流表A测干路电流，因电源的电压保持不变，所以，滑片移动时，电压表V的示数不变；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R2的电流不变，当滑动变阻器的滑片P自左端向中点移动时，接入电路中的电阻变小，由可知，通过R1的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，则电压表V与电流表A示数的比值将变小。
21．密度不同的木块A、B、C体积相同，放在同种液体中，静止后如图，则木块________所受浮力最大，木块________的密度最大。

【答案】C；C。
【解析】由图可知，VC排＞VB排＞VA排，根据F浮=ρ液gV排知，在液体密度相同时，C的浮力最大，A的浮力最小；由图可知，木块A、B、C均处于漂浮状态，故它们受到的浮力等于其各自的重力，所以，C的重力最大，A的重力最小；因为A、B、C体积相同，所以，根据G=mg和可知：C的密度最大，A的密度最小；
22．如图所示，是甲、乙两导体电流与电压的关系图象，根据图象可知R甲________R乙（选填“大于”或“小于”），若将甲和乙串联接在电路中，则通过它们的电压之比U甲：U乙=________。

【答案】＜；1：2。
【解析】（1）由图象可知，当U甲=U乙=2V时，I甲=0.2A，I乙=0.1A，由可得，两导体的电阻分别为：，；显然知R甲＜R乙。（2）将甲和乙串联接在电路中，因串联电路中各处的电流相等，所以，通过它们的电流之比I甲：I乙=1：1；由可得，两导体两端的电压之比：。
三、作图题：本题共2小题，每小题2分，共4分．
23．重力为6牛的小球置于水平地面上，用力的图示法在图中作出地面所受的压力F。

【答案】见解析
【解析】小球置于水平地面上，则地面所受压力的大小等于小球的重力，为6N，方向垂直于接触面向下，作用点在接触面上；可选取标度为3N，则所画线段的长度是标度的2倍，如图所示：

24．许多楼道灯是通过“声控”开关（有声时自动闭合，无声时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的，天黑且有声音时灯才亮。请用笔画线代替导线在图中完成能实现上述功能的电路。

【答案】见解析
【解析】只有当“光控开关”、“声控开关”都闭合了灯才能亮，灯泡与两个开关串联，且火线要先过开关，再接入灯泡，如图所示：

四、简答题：本题共1小题，共4分．
25．秋天早晨乘车时，汽车风挡玻璃的内侧上出现了水雾，影响司机视线，这时司机将车窗玻璃都打开一些，让车外空气流过车内，车窗上的水雾很快消失了。请用学过的知识解释水雾形成的原因和很快消失的原因。
【答案】见解析
【解析】（1）水雾形成的原因是：冬天汽车玻璃温度较低，车内的水蒸气遇到温度较低的车玻璃，放出热量发生液化，出现水雾，附着在车玻璃内侧。（2）水雾很快消失的原因是：将车窗玻璃都打开一些，让车外空气流过车内，加快了水雾表面的空气流动速度，玻璃上的水蒸发加快。故水雾很快消失。
五、实验题：本题共5小题，共31分．
26.如图所示，在“探究凸透镜成像的规律”的实验中：
（1）为了确定凸透镜的焦距，小明让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑，如图所示，可确定该凸透镜的焦距f=________cm。
（2）小明用此透镜做“探究凸透镜成像的规律”的实验。将蜡烛、凸透镜和光屏放在水平桌面上，在点燃蜡烛后，调节烛焰、凸透镜和光屏，使它们的中心大致在________。
（3）将蜡烛移动到距凸透镜18cm处时，在光屏上________（选填“能”或“不能”）呈现清晰的倒立、放大的实像，生活中应用该原理制作的光学仪器是________（填一种即可）。
（4）当将蜡烛移动到距凸透镜45cm处时，光屏上会出现的是________立、________的实像，生活中应用该原理制作的光学仪器是________；如果他将蜡烛再靠近凸透镜一些，这时光屏应向________（选填“靠近”或“远离”）凸透镜的方向移动，以获得清晰的实像。

【答案】（1）10.0；（2）同一高度；（3）能；投影仪；（4）倒；缩小；照相机；远离。
【解析】（1）由图中，平行光线经凸透镜后会聚到一点，说明凸透镜对光线具有会聚作用；光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为20.0cm-10.0cm=10.0cm。（2）蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心。（3）当移动蜡烛距凸透镜18cm处时，已知f=10.0cm，则f＜u＜2f，此时成倒立放大的实像；生活中应用该原理制作的光学仪器是投影仪；（4）蜡烛距凸透镜45cm处时，即u＞2f的位置时，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、缩小的实像，根据这个原理制成了照相机；如果他将蜡烛再靠近凸透镜一些，根据凸透镜成实像时，物近像远像变大，可知，这时光屏应向右移动，远离凸透镜，以获得清晰的实像。
27.如图1所示，小李同学用此装置探究冰熔化过程中温度变化情况

（1）将装有冰的试管放入水中加热，而不是用酒精灯直接对试管加热，这样做不但能使试管受热均匀，而且冰的温度上升速度较________（选填“快”或“慢”），便于记录各个时刻的温度
（2）他将观察到的温度计示数变化情况记录在表中。请根据表中数据，在图2的坐标系上画出冰熔化过程中的温度---时间图象
时间/min
0
1
2
3
4
5
6
7
8
9
温度/℃
-4
-3
-2
-1
0
0
0
0.5
1
1.5
（3）某时刻温度计的读数如图1所示，此时的温度是________℃：第2min时冰处________（选填“固态”、“液态”或“固液共存态”）；本实验中，冰熔化一共经历了________min。
（4）为减小误差，实验过程中试管内的碎冰宜选用________（选填“较大”或“较小”）的冰块
【答案】（1）慢；（2）如图；（3）4；固态；2；（4）较小。
【解析】（1）实验室选用碎冰，实验中将装有冰的试管放入水中加热，这样做目的是能使试管受热均匀，由于水的温度上升缓慢，所以冰的温度上升速度较慢；（2）在图象上把表格中对应的十个点做出来，然后将它们连起来，如图所示：
；
（3）温度计的分度值是1℃，此时的温度是4℃；第2min时还未熔化，冰处于固态；本实验中，冰熔化一共经历了6min-4min=2min。（4）为减小实验误差，实验过程中宜选用较小的冰块，因为较小的冰块之间接触紧密，受热均匀；
28.如图，“验证阿基米德原理”的实验步骤如下：

①用弹簧测力计测出物体所受的重力G（图甲）；
②将物体浸没在水面恰好与溢口相平的溢水杯中，用空的小桶接从溢水杯里被物体排开的水，读出这时测力计的示数F（图乙）；
③测出接水后小桶与水所受的总重力G1（图丙）；
④将小桶中的水倒出，测岀小桶所受的重力G2（图丁）；
⑤分别计算出物体受到的浮力和排开的水所受的重力，并比较它们的大小是否相同。
回答下列问题：
（1）物体浸没在水中，受到水的浮力F浮=________，被排开的水所受的重力G排=________。（用上述测得量的符号表示）
（2）指出本实验产生误差的原因（写出两点）：
（a）________；
（b）________。
（3）物体没有完全浸没在水中，________（选填“能”或“不能”）用实验验证阿基米德原理。
【答案】（1）G-F；G1-G2；（2）（a）测力计的精度不够，测量时测力计未保持静止等；（b）小桶中的水未倒净，排开的水未全部流入小桶等；（3）能。
【解析】（1）根据称重法测浮力：物体浸没在水中，受到水的浮力：F浮=G-F；被排开的水所受的重力：G排=G1-G2；（2）实验产生误差的原因：（a）测力计的精度不够，测量时测力计未保持静止等；（b）小桶中的水未倒净，排开的水未全部流入小桶等。（3）物体没有完全浸没在水中，按照上面的方法，能用实验验证阿基米德原理。
29.小林和小光在“测定小灯泡电阻”的实验中，所用小灯泡正常发光电压为2.5V，电阻约为10Ω。

（1）小林的实验过程如下：
①如图甲所示是小林连接的实验电路，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线，将甲图的实验电路连接完整。
②电路连接正确后，闭合开关前，应将滑动变阻器的滑片移到最________（填“左”或“右”）端；闭合开关发现小灯泡不亮，电压表的示数为0V，电流表有示数，产生这种现象的原因是________。
③以上故障排除后，再闭合开关，发现小灯泡仍不亮，但电流表和电压表均有示数，接下来他应进行的操作是________。
④实验中当滑动变阻器滑片移到某一位置时，电流表指针如图乙所示，这时通过小灯泡的电流是________。
⑤小林又根据实验数据绘制成了U-I图象如图丙，根据图象提供的信息，可计算出小灯泡正常发光的电阻是________Ω。
（2）小光想利用如图丁所示的电路测量未知电阻Rx的大小（R0阻值已知）。下面是他的实验过程，请你帮他完成实验。
①闭合开关S和S2，断开S1，读出此时电压表的示数为U1。
②________，读出此时电压表的示数为U2。
③未知电阻阻值的表达式为：Rx=________。
④实验后小光又将开关S2换成了一个电压表，当闭合开关S和S1时，发现电路中两个电压表的指针偏转角度相同，如果R0=10Ω且Rx＜R0，则Rx=________Ω。
【答案】（1）①如下所示；②右；灯泡短路（或电压表短路）；③向左移动变阻器的滑片，观察灯的发光情况；④0.16A；⑤12.5；（2）②闭合开关S和S1，断开S2；③；④2。
【解析】（1）①原电路中，灯与变阻器并联，电压表串联在电路中是错误的，灯应与变阻器串联，电压表与灯并联，如下图所示：

②电路连接正确后，闭合开关前，应将滑动变阻器的滑片移到阻值最大处，即最右端；闭合开关，电流表有示数，则电路为通路，发现小灯泡不亮，电压表的示数为0V，产生这种现象的原因是灯泡短路（或电压表短路）。 ③以上故障排除后，再闭合开关，发现小灯泡仍不亮，但电流表和电压表均有示数，则电路为通路，电流较小，电路的电阻较大，故接下来他应进行的操作是向左移动变阻器的滑片，观察灯的发光情况。④由图乙可知，电流表选用小量程，分度值为0.02A，示数为0.16A，即通过小灯泡的电流是0.16A。⑤由U-I图象可知知，灯在额定电压下的电流为0.2A，由欧姆定律得，灯泡正常发光的电阻：。（2）①闭合开关S和S2，断开S1，读出此时电压表的示数为U1；②闭合开关S和S1，断开S2，读出此时电压表的示数为U2；③在①中，两电阻串联，电压表测量电源电压；在②中，电压表测定值电阻的电压，由串联电路电压的规律，待测电阻的电压：Ux=U1-U2，电路的电流：，由欧姆定律：；④若将S2换成电压表，当闭合开关S和S1时，两电压表分别测量R0和Rx的电压，已知两个电压表的指针偏转角度相同，但因Rx＜R0，由分压原理，测R0的电压表（选用大量程）示数为测Rx的电压表（选用小量程）示数的5倍，即：U0=5Ux，根据串联分压的知识可知，R0：Rx=U0：Ux=5：1，所以。
30.在探究“影响滑动摩擦力大小的因素”实验中，装置如图所示。

（1）实验中，弹簧测力计必须沿水平方向拉动木块做________运动，此时根据________可知：滑动摩擦力的大小等于拉力的大小。
（2）在甲、乙、丙三次实验中，分析________两次实验可知，滑动摩擦力的大小与压力大小有关；分析________两次实验可知，滑动摩擦力的大小与接触面的粗糙程度有关。
（3）大量实验表明：在接触面粗糙程度相同时，滑动摩擦力与压力大小成正比，若丙图的实验过程中测得摩擦力为2N，在丙图的物块A上叠放一块与A相同的物块B，如丁图所示，则此时拉动木块A运动过程中的摩擦力为________N。
【答案】（1）匀速直线；二力平衡；（2）甲、乙；甲、丙；（3）4。
【解析】（1）只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，实验时，用弹簧测力计水平拉动木块，使它沿长木板做匀速直线运动，根据二力平衡知识，滑动摩擦力的大小等于拉力的大小；（2）由甲、乙两次接触面粗糙程度相同，压力不同，是探究滑动摩擦力的大小跟压力大小的关系；由图甲、丙两次实验需要控制压力相同，改变接触面的粗糙程度，是探究滑动摩擦力的大小与接触面粗糙程度的关系；（3）在接触面粗糙程度相同时，滑动摩擦力大小与压力大小成正比，丁与丙的接触面粗糙程度相同，丁的压力是丙的2倍，所以丁的摩擦力是丙的2倍，丁的拉力也是丙的2倍，则F丁=2F丙=2×2N=4N。
六、计算题：本题共3小题，共14分．
31.星期天，小刘骑电动自行车以18km/h的速度在通港大道上匀速行驶了6000m，电动自行车牵引力的功率为150W．求：
（1）小刘在通港大道上行驶的时间；
（2）电动自行车的牵引力；
（3）电动自行车在这段时间内牵引力所做的功。
【答案】（1）小刘在通港大道上行驶的时间为20min；（2）电动自行车的牵引力为30N；（3）电动自行车在这段时间内牵引力所做的功为1.8×105J。
【解析】（1）v=18km/h=5m/s，得小刘在通港大道上行驶的时间：；
（2）由可得电动自行车的牵引力：；
（3）由可得，电动自行车在这段时间内牵引力所做的功：
W=Pt=150W×1200s=1.8×105J。
32.如甲图所示电路，电源电压恒定。闭合开关，当滑动变阻器R1的滑片P从最右端滑到最左端的过程中，电流表A和电压表V2的示数的变化关系如图乙所示，求：

（1）电源电压为多少？
（2）R1的最大阻值；
（3）滑动变阻器的滑片位于中点时，电压表V1的示数；
【答案】（1）电源电压为18V；（2）R1的最大阻值为40Ω；（3）滑动变阻器的滑片位于中点时，电压表V1的示数为9V。
【解析】（1）当滑片在最左端时，电路为R2的基本电路，电路电流最大，滑动变阻器接入电路的阻值为0，并且其两端电压为0，根据图乙可知，Imax=0.9A，U2=18V，所以电源电压：U=U2=18V；
（2）当滑片在最右端时，R1、R2串联，并且R1接入电路的阻值最大，此时电路中的电流最小；由图乙可得，Imin=0.3A，U2min=6V，
因为串联电路两端电压等于各部分电压之和，所以R1两端电压：U1=U-U2=18V-6V=12V，
由可得，R1的最大阻值：；
（3）由可得，R2的阻值：，
当滑片在中点时，电路中的电流：，
由可得，电压表V1的示数：。
33.我市自行车租赁系统正式运行以来，质量为50kg的小明坚持骑自行车上学。g取10N/kg，自行车的相关数据见表。
车架材料
碳纤维
车架材料体积/cm3
2500
车架质量/kg
4.5
整车质量/kg
10
单轮接触面积/cm2
4

（1）求车架材料的密度。
（2）求小明骑行时自行车对地面的压力和压强。
【答案】（1）车架材料的密度为1.8×103kg/m3；（2）小明骑行时自行车对地面的压力为600N，压强为7.5×105Pa。
【解析】（1）车架材料的密度：；
（2）小明骑行时自行车对地面的压力：
F=G=（m人+m整车）g=（50kg+10kg）×10N/kg=600N，
自行车对地面的压强：。
